R4A5, V4A5



2 – тормоз 2ND;
3 – тормоз LR;
5 – обгонная муфта LR;

6 – муфта UD;
7 – муфта OD;
8 – муфта REV.



Диапазон  Передача

Передаточно

е отношение

5

2

(2ND)

3 (LR)  6 (UD) 7 (OD)

8

(REV)

P -  -



Х







N -  -



Х







R R  2,72



Х





Х

1 2,884

Х





Х





2 1,495



Х



Х





3

1,0     Х

Х



D

4 0,731



Х





Х



1 2,884

Х





Х





2 1,495



Х



Х





3

3

1,0     Х

Х



1 2,884





Х

Х





2

2 1,495



Х



Х





L 1 1,495





Х

Х





Рис.4-18





59

V5A5




2 – тормоз второй передачи;
3 – тормоз  первой  передачи  и  передачи
заднего хода;
5 – обгонная муфта первой передачи;
6 – муфта понижающих передач;
7 – муфта повышающей передачи;

8 – муфта передачи заднего хода;
9 – муфта  понижающего  планетарного
ряда;
10 – ленточный  тормоз  понижающего
планетарного ряда;
11 –

обгонная  муфта  понижающего

планетарного ряда.

Данная трансмиссия имеет четыре степени свободы.

Режим

Передача

Переда-

точное

отноше-

ние

2

(2ND)

3

(LR)

6

(UD)

7

(OD)

8

(REV)

5

(OWC-

L)

9

(DIR)

10

(RED)

11

(OWC-

D)

P, N

-





Х











Х



R R

3,865



Х





Х





Х



1 3,789

 Х

Х





Х



Х

Х

2 2,057

Х



Х









Х

Х

3 1,421

  Х

Х







Х

Х

4 1,000

  Х

Х





Х





D

5 0,731

Х





Х





Х





Рис.4-19.





60



61

5. ФРИКЦИОННЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ АКПП
В  предыдущей  главе  мы  познакомились  с  устройством  и  свойствами

планетарных  механизмов.  Для  получения  жёсткой  кинематической  связи  между
ведущим  и  ведомым  валом  в  таких  механизмах  необходимо  включать
определенные  комбинации  элементов  управления,  в  качестве  которых  в
автоматических  коробках  передач  используются,  как  отмечалось  в  предыдущей
главе, фрикционные элементы: ленточные, дисковые или обгонные муфты.

Обгонные  муфты  относятся  к  автоматическим  элементам  управления,  и

поэтому не требуют никаких приводов управления ими.

Управление  ленточными  и  дисковыми  элементами  управления  в  АКПП

осуществляется  с  помощью  гидравлики.  Гидравлический  привод  представляет
собой  устройство,  состоящее  из  насоса,  одного  или  нескольких  клапанов  и
гидроцилиндра или бустера (гидропривода).

5.1. ЛЕНТОЧНЫЕ ТОРМОЗА

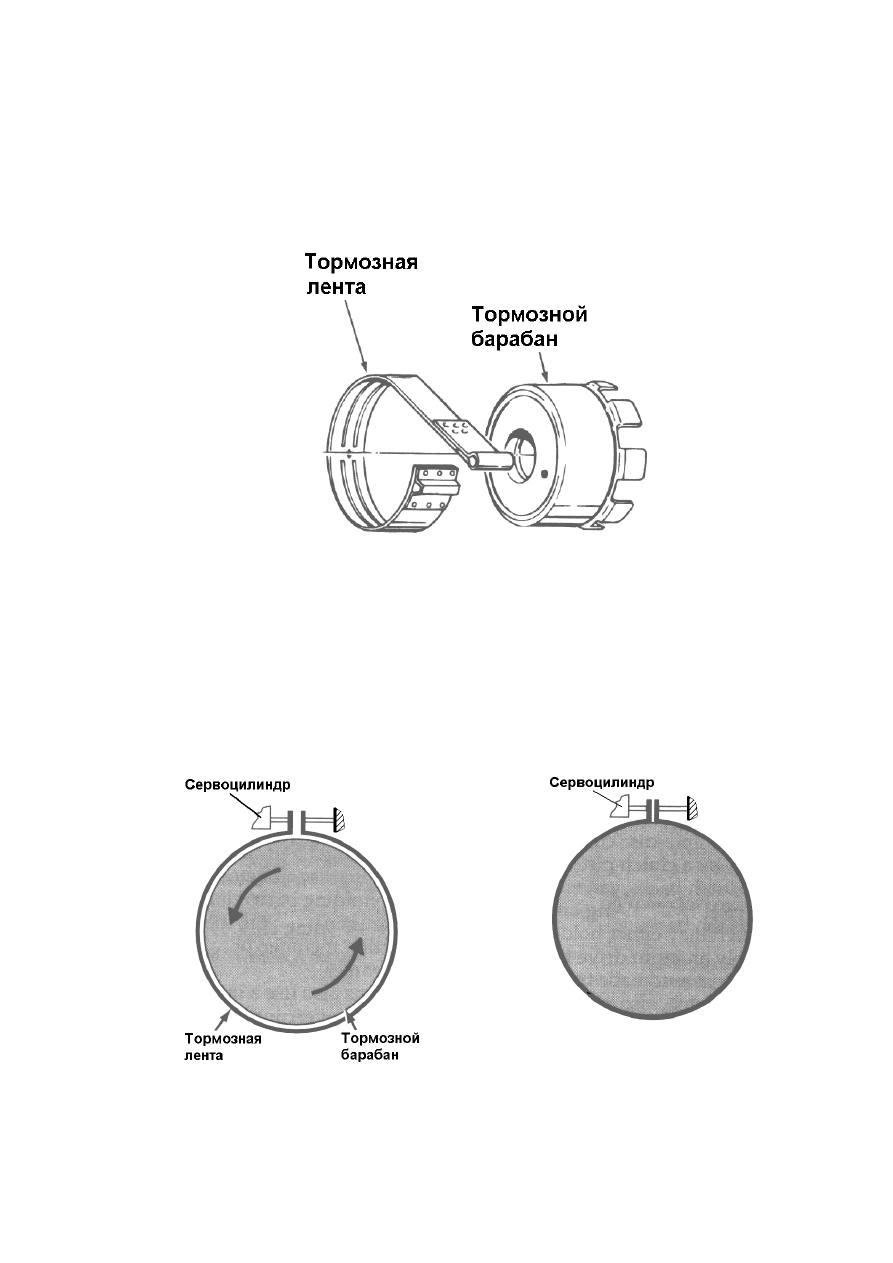

Ленточный тормоз, как уже отмечалось, используется для остановки одного

из звеньев АКПП, и состоит из тормозной ленты и тормозного барабана (рис.5-1).
Тормозная лента практически полностью охватывает тормозной барабан; один ее
конец  жёстко  прикреплен  к  картеру  АКПП,  а  второй  соединен  либо  с  помощью
штока, либо через рычажный механизм с поршнем гидропривода.



Рис. 5-1


В  выключенном  состоянии  между  лентой  и  барабаном  должен  быть

некоторый  зазор  (рис.5-2а),  в  результате  тормозная  лента  ни  коем  образом  не
воздействует  на  барабан,  и  он  может  беспрепятственно  вращаться.  Для
включения  тормоза  в  цилиндр  сервопривода  подается  давление  и  шток,  жёстко
соединенный с поршнем гидроцилиндра, перемещает конец тормозной ленты так,
чтобы зазор между лентой и барабаном уменьшился до нулевого значения (рис.5-
2б).





Рис. 5-2 а)

Рис. 5-2 б)





62

При  соприкосновении  ленты  с  барабаном  за  счет  силы  трения  создается

момент  торможения.  В  результате  барабан  останавливается  и  удерживается
лентой в неподвижном состоянии до тех пор, пока давление в гидроцилиндре не
