Mitsubishi Outlander 3. Руководство - часть 545

РАЗДАТОЧЕАЯ КОРОБКА <Модель 4WD>

Бесступенчатая трансмиссия с вариатором (CVT)

23A

-64

РАЗДАТОЧЕАЯ КОРОБКА <Модель 4WD>

СНЯТИЕ И УСТАНОВКА

M1231211000367

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> СНЯТИЕ РАЗДАТОЧНОЙ КОРОБКИ

Переместите двигатель с трансмиссией в сборе в
направлении передней части автомобиля, чтобы
создать зазор между блоком двигатель/трансмиссия
и поперечиной. Вытяните раздаточную коробку
через этот зазор.

Дополнительные операции до и после установки

•

Снятие и установка нижней защитной крышки моторного
отделения (Обратитесь к ГРУППА 51

− Нижняя крышка ).

•

Слив и заправка рабочей жидкости вариатора CVT
(Обратитесь к

C.23A-48

).

•

Слив и заправка масла раздаточной коробки
(Обратитесь к

C.23A-50

).

•

Снятие передней трубы системы выпуска отработавших
газов (Обратитесь к ГРУППЕ 15

−Глушитель передней

трубы системы выпуска отработавших газов.)

•

Снятие и установка карданного вала (Обратитесь к
ГРУППЕ 25

−Карданный вал .)

•

Снятие и установка вала привода <правого> колеса
(Обратитесь к ГРУППЕ 26

−Вал привода колеса в сборе .)

ACB04865

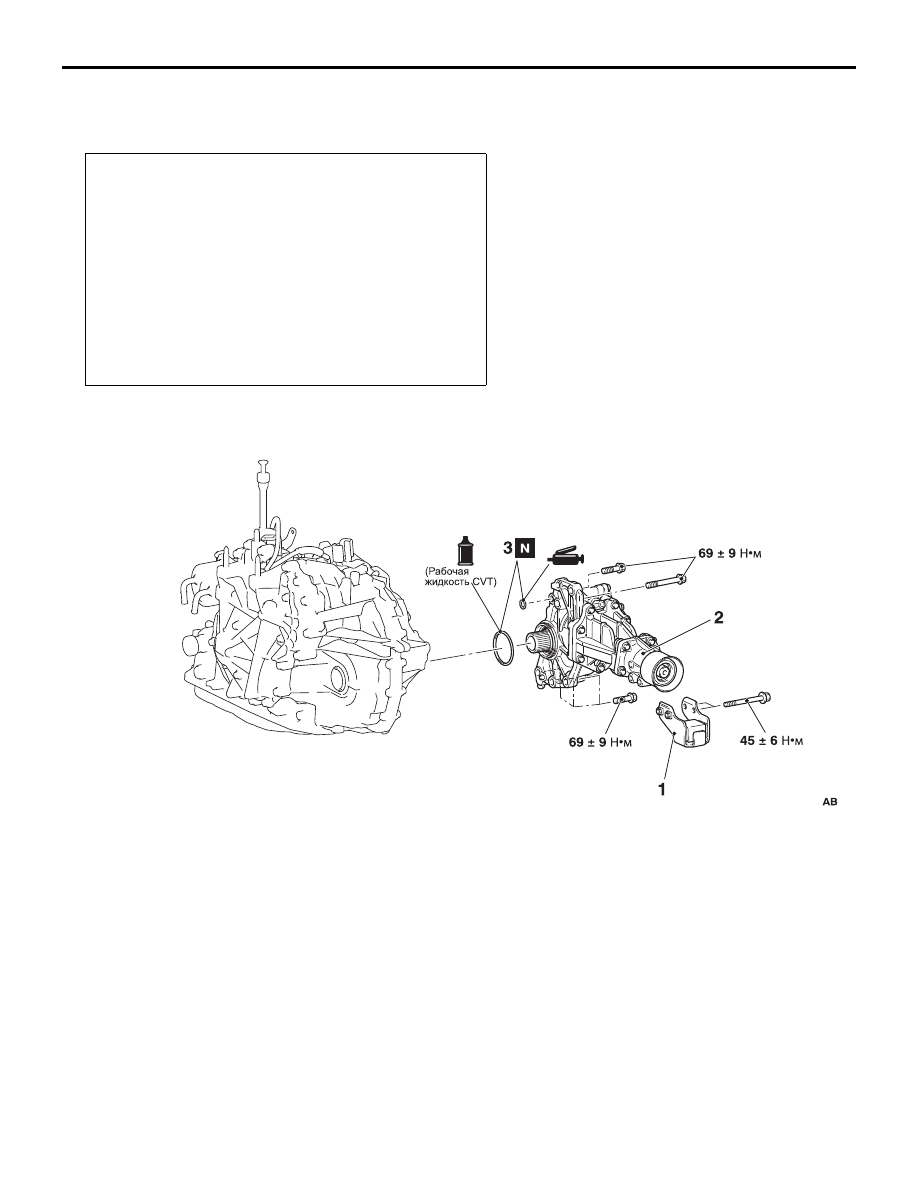

Последовательность снятия



1.

Динамический демпфер

<<

A

>>

2.

Раздаточная коробка

3.

Уплотнительное кольцо

Блок управления CVTECU

Бесступенчатая трансмиссия с вариатором (CVT)

23A

-65

Блок управления CVTECU

СНЯТИЕ И УСТАНОВКА

M1231211400310

ВНИМАНИЕ

Для сохранения в памяти блока управления CVT изменений передаточного отношения, после
замены блока CVTECU двигайтесь на автомобиле со скоростью  3 км/ч или более.

Дополнительные операции до и после установки

•

Снятие и установка нижней крышки (со стороны водителя)
(Обратитесь к ГРУППЕ 52A

− Панель приборов .)

ACB05822

Последовательность снятия



1.

Блок управления CVTECU

2.

Кронштейн блока управления
CVTECU

ТЕПЛООБМЕННИК CVT И ТРУБОПРОВОДЫ

Бесступенчатая трансмиссия с вариатором (CVT)

23A

-66

ТЕПЛООБМЕННИК CVT И ТРУБОПРОВОДЫ

СНЯТИЕ И УСТАНОВКА

M1231212500332

ЛЕПЕСТКОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1231213600097

Обратитесь к ГРУППЕ 37  Вал рулевой колонки в
сборе .

ПРОВЕРКА ЛЕПЕСТКОВОГО
ПЕРЕКЛЮЧАТЕЛЯ

M1231211500317

1. Проверьте электрическую проводимость между

клеммами разъема лепесткового переключателя.

Номинальное значение:

2. Если лепестковый переключатель функционирует

отличным от указанного выше образом, замените
его.

Дополнительные операции до и после
установки

•

Передняя часть нижней защитной крышки и боковая
крышка моторного отделения (Обратитесь к ГРУППА
51

− Нижняя крышка ).

•

Слив и залив охлаждающей жидкости двигателя
(Обратитесь к ГРУППЕ 14

− Обслуживание на

автомобиле

− Замена охлаждающей жидкости

двигателя .)

ACC00442AB

1

2

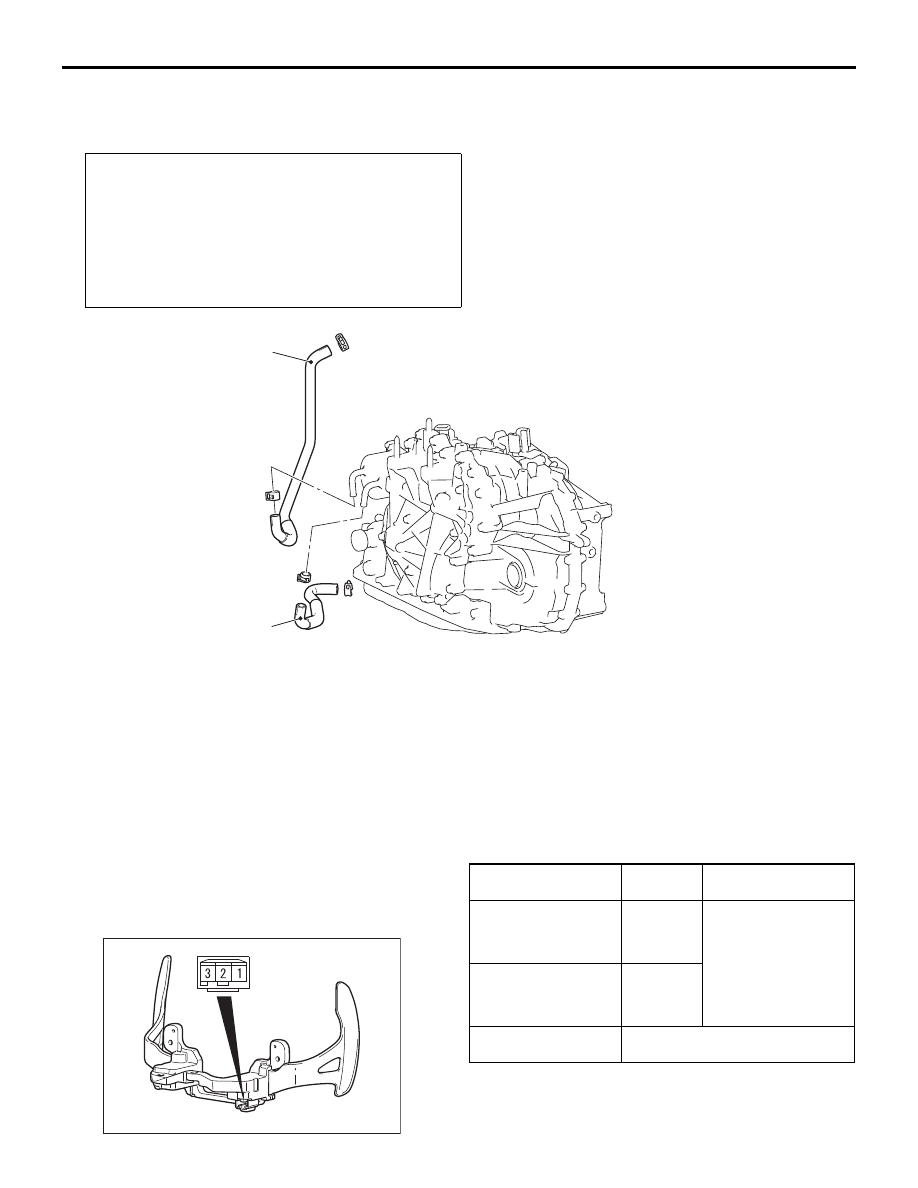

Последовательность снятия
теплообменника CVT



1.

Шланг подвода охлаждающей жидкости

2.

Шланг отвода охлаждающей жидкости

ACB05424AB

Рычаг лепесткового
переключателя

Номер
клеммы

Электрическое
сопротивление

Удерживается в
положении
переключения на
высшие передачи.

3

− 2

Проводимость
присутствует (2

Ω или

менее).

Удерживается в
положении
переключения на
низшие передачи.

1

− 2

Не нажат

Проводимость между клеммами
отсутствует.
