МАСЛЯНЫЙ НАСОС <4B11>

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ

12

-10

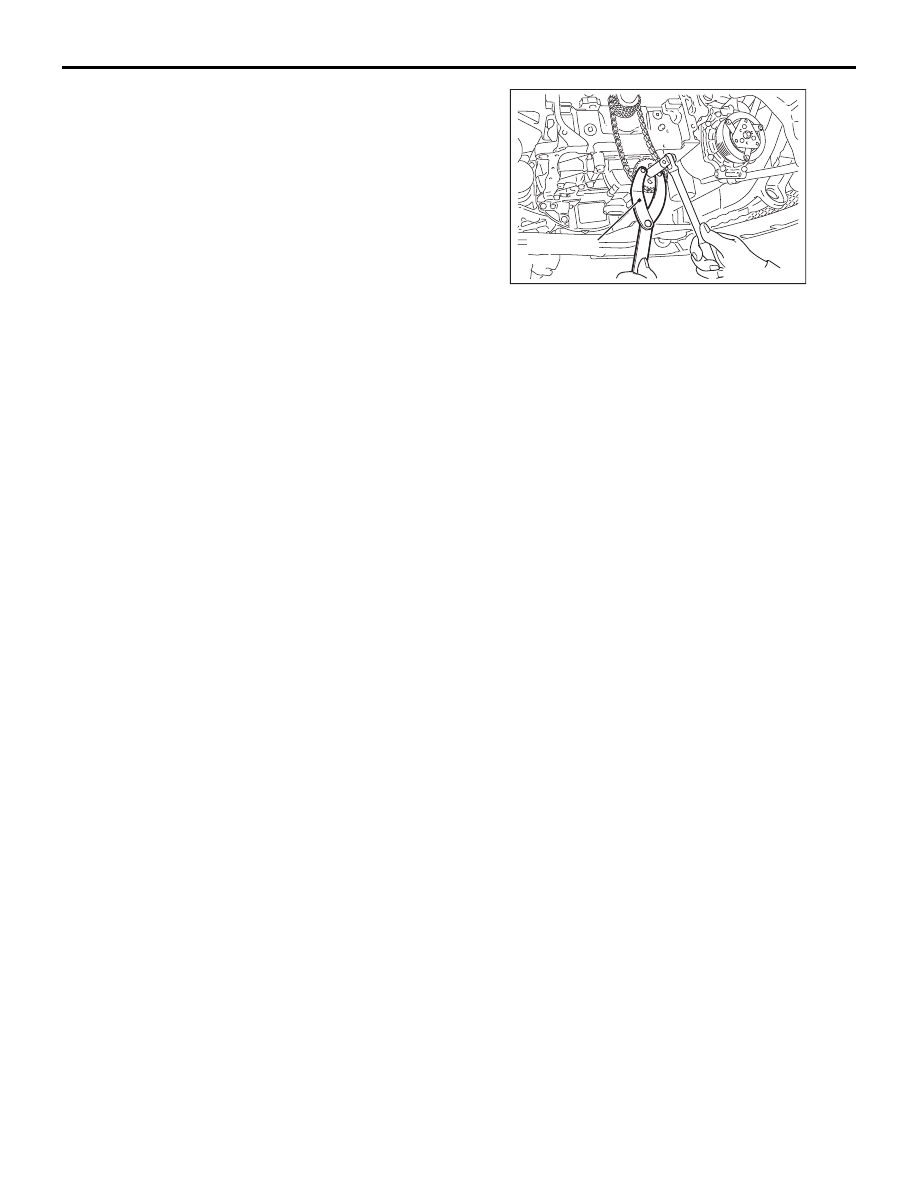

1. С целью исключения возможности

перескакивания зубьев звездочки привода
масляного насоса на звеньях его цепи, закрепите
указанную цепь на звездочке при помощи
ленточного хомута.

2. При помощи специального ключа$вилки

(MB991346) зафиксируйте звездочку привода
масляного насоса.

3. После отворачивания центрального болта,

снимите с масляного насоса приводную
звездочку при установленной на ней цепи.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< УСТАНОВКА ЦЕНТРАЛЬНОГО
БОЛТА ЗВЕЗДОЧКИ ПРИВОДА
МАСЛЯНОГО НАСОСА

1. При установленной на звездочку привода

масляного насоса цепи, установите указанную
звездочку на масляный насос.

1. При помощи специального ключа$вилки

(MB991346) зафиксируйте звездочку привода
масляного насоса, как это выполнялось при ее
снятии.

2. Затяните центральный болт крепления звездочки

привода масляного насоса указанным моментом.

Момент затяжки: 23 ± 2 Н

⋅м

1. Снимите ленточный хомут со звездочки привода

масляного насоса, ранее установленный для
исключения возможности перескакивания зубьев
указанной звездочки на звеньях цепи.
