МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-62

МОДУЛЬ УРАВНОВЕШИВАЮЩИХ ВАЛОВ И МАСЛЯНОГО НАСОСА <4B12>

10.После затяжки болтов заданным моментом,

используя специальный угловой вороток
(MB991614), доверните их на угол 135 градусов в
показанном на рисунке порядке.

11.Затяните нижний болт крепления успокоителя

цепи привода уравновешивающих валов
заданным моментом.

Момент затяжки: 10

± 2 Нм

12.Выньте из плунжера натяжителя цепи привода

уравновешивающих валов отрезок твердой
проволоки L[образной формы (

φ1,5 мм, типа

струны от пианино и т.п.) или L[образный
шестигранный ключ (1,5 мм).

AC506784

AC506777

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-63

ДВИГАТЕЛЬ

ДВИГАТЕЛЬ

СНЯТИЕ И УСТАНОВКА

M1112001007000

ВНИМАНИЕ

При замене двигателя необходимо инициализировать адаптационные параметры управления при
помощи тестера M.U.T.III (См. ГЛАВА 00

 «Предостережения перед выполнением работ по

техническому обслуживанию», а также «Процедура инициализации адаптационных параметров
системы управления двигателем с распределенным впрыском топлива (MPI)» ).

Дополнительные операции перед снятием

• Снятие капота (См. ГЛАВА 42A [ Капот ) <Автомобили

с левосторонним расположением органов управле[
ния>.

• Снятие капота (См. ГЛАВА 42A [ Капот ) <Автомобили

с правосторонним расположением органов управле[
ния>.

• Сброс давления в системе топливоподачи

(См. ГЛАВА 13A [ Технические операции на автомо[
биле, Сброс давления в магистралях системы топли[
воподачи) .)

• Снятие нижней защиты A, B и D передней части

моторного отсека, а также его правой боковой ниж[
ней защиты (См. ГЛАВА 51 [ Нижняя защита мотор[
ного отсека ).

• Слив охлаждающей жидкости (См. ГЛАВА 14 [ Техни[

ческие операции на автомобиле, Замена охлаждаю[
щей жидкости в двигателе ).

• Слив моторного масла из двигателя (См. ГЛАВА 12 [

Технические операции на автомобиле, Замена мотор[
ного масла ).

• Слив трансмиссионного масла (См. ГЛАВА 23А [ ,

«Техническое обслуживание без демонтажа с автомо[
биля», «Замена рабочей жидкости в бесступенчатой
трансмиссии (CVT)» ).

• Слив масла из раздаточной коробки (См. ГЛАВА 23А, [

«Технические операции на автомобиле», «Замена
масла в раздаточной коробке» ).

• Снятие кожуха двигателя (См.

C.11A-19

).

• Снятие приёмного воздушного шланга и воздухоо[

чистителя (См. ГЛАВА 15 [ Воздухоочиститель )..

• Снятие аккумуляторной батареи и площадки аккуму[

ляторной батареи (См. ГЛАВА 54A [ Аккумуляторная
батарея ).

• Снятие блока управления двигателем (См. ГЛАВА 13A

[ Блок управления двигателем ).

• Снятие выпускного коллектора (См. ГЛАВА 15 [

Выпускной коллектор ).

• Снятие приводного ремня генератора и других навес[

ных агрегатов (См.

C.11A-16

).

Дополнительные операции после установки

• Установка приводного ремня генератора и других

навесных агрегатов (См.

C.11A-16

).

• Установка выпускного коллектора (См. ГЛАВА 15 [

Выпускной коллектор ).

• Установка блока управления двигателем (См. ГЛАВА

13A [ Блок управления двигателем ).

• Установка аккумуляторной батареи и площадки акку[

муляторной батареи (См. ГЛАВА 54A [ Аккумулятор[
ная батарея ).

• Установка приёмного воздушного шланга и воздухоо[

чистителя (См. ГЛАВА 15 [ Воздухоочиститель )..

• Установка кожуха двигателя (См.

C.11A-19

).

• Заполнение маслом раздаточной коробки (См. ГЛАВА

23А [ «Технические операции на автомобиле»,
«Замена масла в раздаточной коробке» ).

• Заправка трансмиссии рабочей жидкостью (См.

ГЛАВА 23А [ «Техническое обслуживание без демон[
тажа с автомобиля», «Замена рабочей жидкости в
бесступенчатой трансмиссии (CVT)» ).

• Заливка моторного масла в двигатель (См. ГЛАВА 12 [

Технические операции на автомобиле, Замена мотор[
ного масла ).

• Заполнение системы охлаждающей жидкостью

(См. ГЛАВА 14 [ Технические операции на автомо[
биле, Замена охлаждающей жидкости в двигателе ).

• Проверка натяжения ремня привода генератора и

других навесных агрегатов (См.

C.11A-7

).

• Установка нижней защиты A, B и D передней части

моторного отсека, а также его правой боковой ниж[
ней защиты (См. ГЛАВА 51 [ Нижняя защита мотор[
ного отсека ).

• Проверка герметичности топливной системы.

• Установка капота (См. ГЛАВА 42A [ Капот ) <Автомо[

били с левосторонним расположением органов
управления>.

• Установка капота (См. ГЛАВА 42A [ Капот ) <Автомо[

били с правосторонним расположением органов
управления>.

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-64

ДВИГАТЕЛЬ

ACC00063

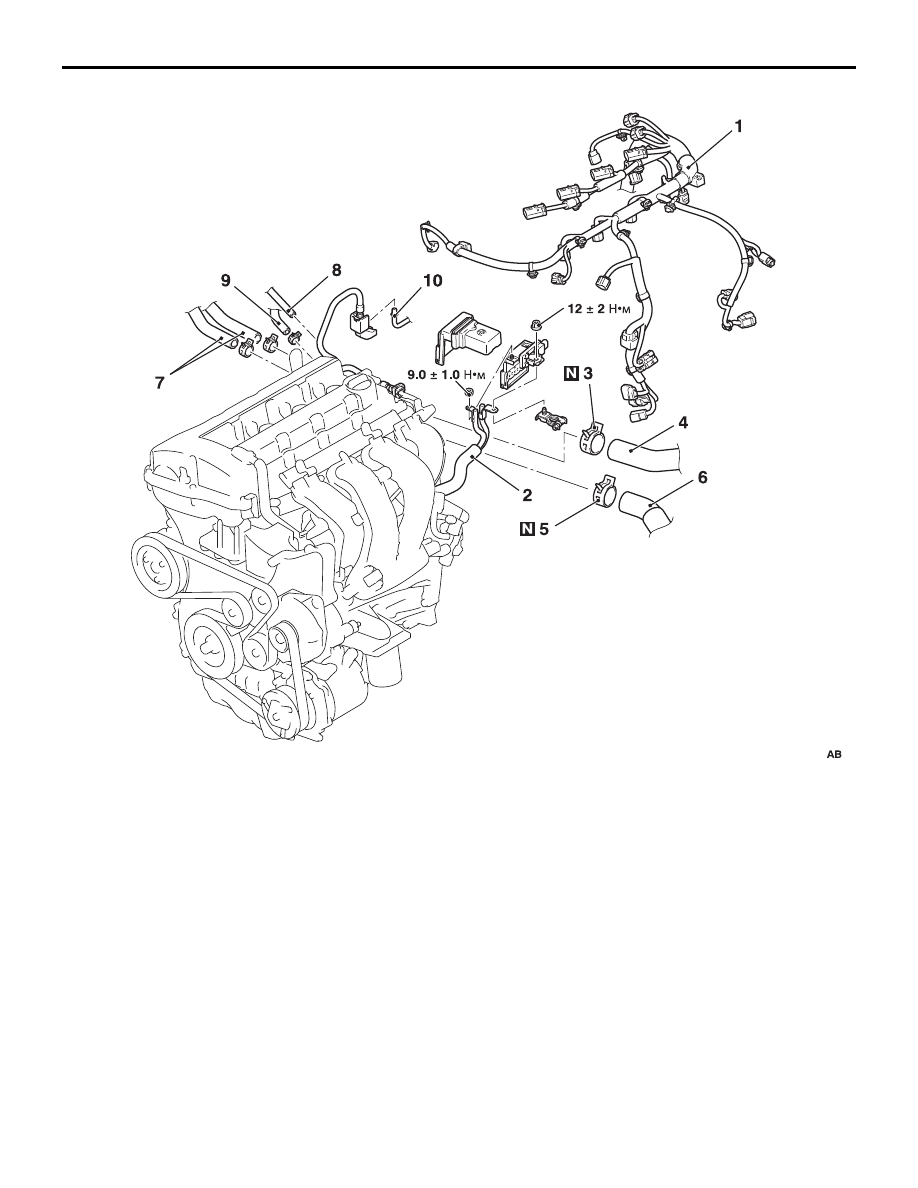

Последовательность операций
по снятию деталей

1.

Разъём жгута проводов системы
управления

2.

Провод подключения к
аккумуляторной батарее

<<A>>

>>F<<

3.

Хомут шланга

<<A>>

>>F<<

4.

Узел присоединения верхнего
шланга радиатора

<<A>>

>>F<<

5.

Хомут шланга

<<A>>

>>F<<

6.

Узел присоединения нижнего
шланга радиатора

7.

Узел присоединения шланга
отопителя

8.

Узел присоединеиия вакуумного
шланга адсорбера

9.

Узел присоединения вакуумного
шланга усилителя тормозной
системы

<<B>>

>>Е<<

10. Узел присоединения топливного

шланга высокого давления

Приводной ремень генератора и
других навесных агрегатов



(См.

C.11A16

).

Последовательность операций
по снятию деталей

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-65

ДВИГАТЕЛЬ

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ ХОМУТА/ШЛАНГА
РАДИАТОРА

1. Нанесите, как это показано на рисунке, метки на

шланг радиатора и хомут, чтобы при последующей
сборке установить их в первоначальное
положение.

ACC00064

Последовательность операций
по снятию деталей



<<

C

>>

>>

D

<<

11. Компрессор системы

кондиционирования воздуха (A/C) с
муфтой

12. Впускной коллектор в сборе (См.

ГЛАВА 15

 Впускной коллектор )

Коробка передач в сборе (См.
ГЛАВА 23A

 Коробка передач в

сборе ).

>>

C

<<

13. Отсоедините "массовый" провод

<<

D

>>>

B

<<

14. Кронштейн опоры двигателя

<<

Е

>>

>>

A

<<

15. Двигатель

AC606081
