МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-30

МАСЛОСЪЕМНЫЕ КОЛПАЧКИ НА СТЕРЖНЯХ КЛАПАНОВ

МАСЛОСЪЕМНЫЕ КОЛПАЧКИ НА СТЕРЖНЯХ

КЛАПАНОВ

СНЯТИЕ И УСТАНОВКА

M1112008101787

ВНИМАНИЕ

*Помеченные детали нужно снимать на каждом из цилиндров.

Дополнительные операции перед снятием

Снятие нижней защиты моторного отсека A, B, а
также его правой боковой нижней защиты (См.
ГЛАВА 51 [ Нижняя защита моторного отсека ).

Слив моторного масла из двигателя (См. ГЛАВА 12 [
Технические операции на автомобиле, Замена
моторного масла ).

Снятие клапанной крышки (См.

C.11A-19

).

Снятие масляного поддона двигателя (См.

C.11A-36

).

Снятие цепи привода механизма
газораспределения (См.

C.11A-50

).

Дополнительные операции после установки

Установка цепи привода механизма газораспределения
(См.

C.11A-50

).

Установка масляного поддона двигателя (См.

C.11A-36

).

Проверка теплового зазора в приводе клапанов (См.

C.11A-12

).

Установка клапанной крышки (См.

C.11A-19

).

Заливка моторного масла в двигатель (См. ГЛАВА 12 [
Технические операции на автомобиле, Замена моторного
масла ).

Установка передней нижней защиты А, В моторного отсека,
а также его правой боковой нижней защиты (См. ГЛАВА 51 [
Нижняя защита моторного отсека ).

AC904692

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-31

МАСЛОСЪЕМНЫЕ КОЛПАЧКИ НА СТЕРЖНЯХ КЛАПАНОВ

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ КРЫШКИ ПЕРЕДНИХ
ПОДШИПНИКОВ РАСПРЕДЕЛИТЕЛЬНЫХ
ВАЛОВ

1. Временно установите масляный поддон, который

был демонтирован при снятии цепи привода
механизма газораспределения (См.

C.11A[36

).

ВНИМАНИЕ

При поддержке силового агрегата автомобиля
при помощи гаражного домкрата будьте
осторожны, не допускайте деформации
масляного поддона двигателя.
2. Расположите гаражный домкрат под масляным

поддоном двигателя, поместив под него
деревянную подкладку, чтобы опереть на нее
двигатель в сборе с коробкой передач.

3. Уберите специальное подъемное

приспособление (MB991928 или MB991895),
которое было установлено при демонтаже цепи
привода механизма газораспределения для
поддержки двигателя в сборе с коробкой передач.

ВНИМАНИЕ

Будьте осторожны, не уроните вкладыши
подшипника распределительного вала.

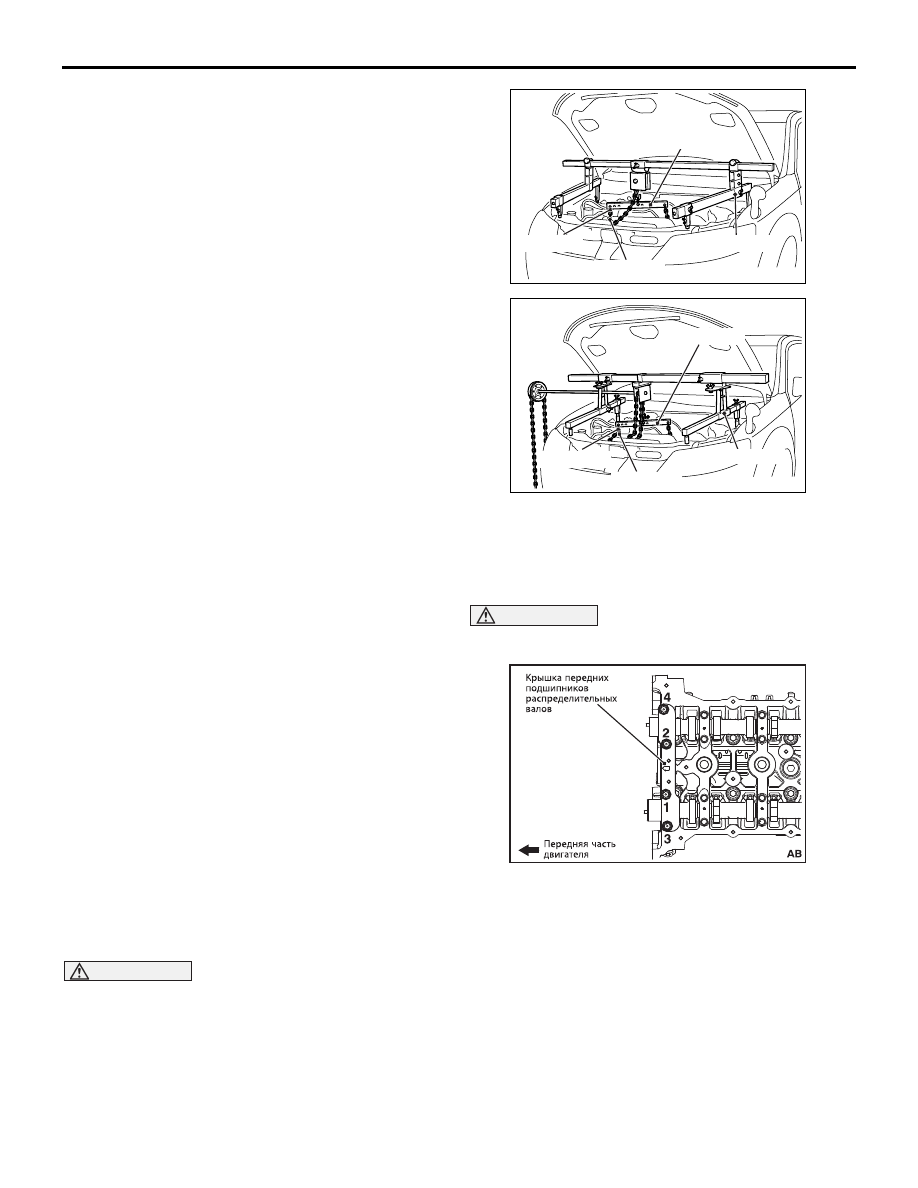

4. Отверните в указанном на рисунке порядке болты

крепления крышки передних подшипников
распределительных валов и снимите указанную
крышку.

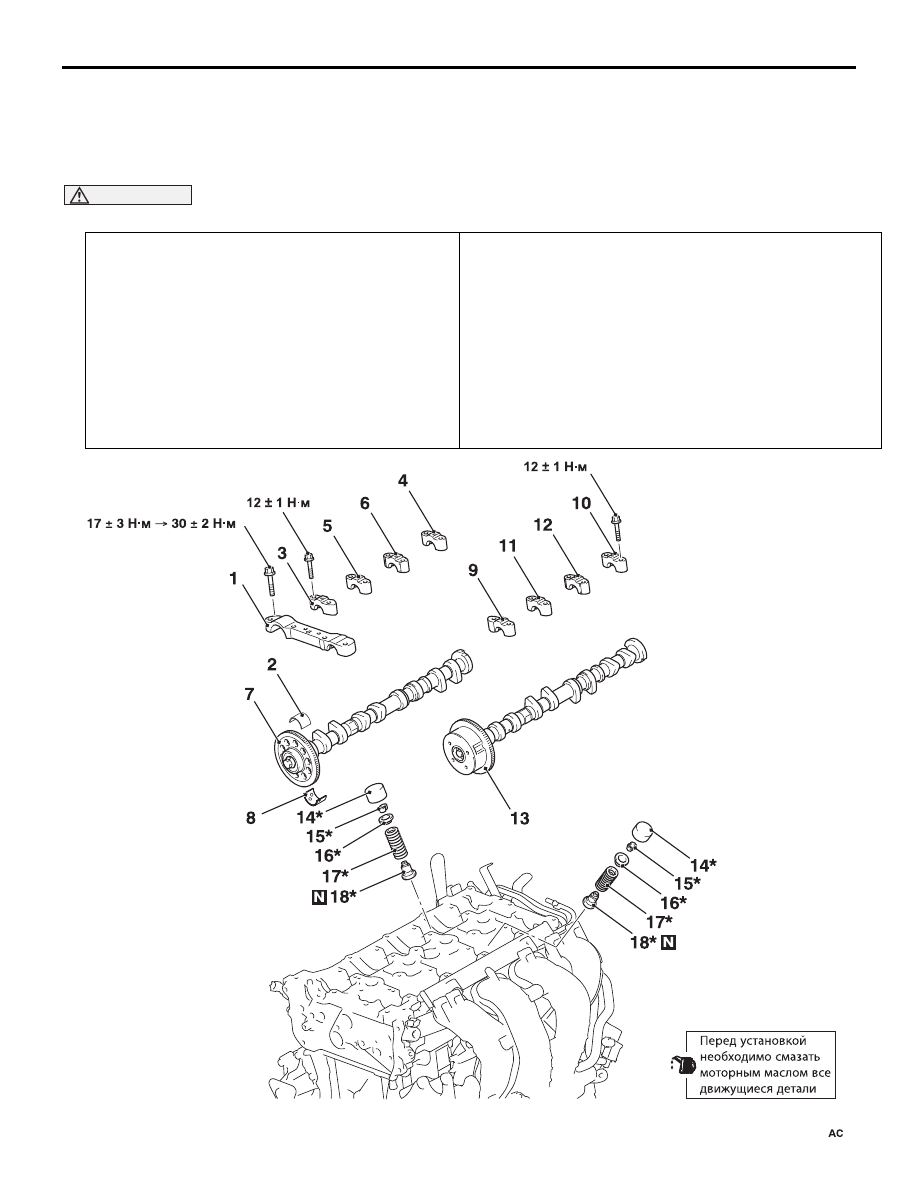

Последовательность операций
по снятию деталей



<<A>>

>>F<< 1.

Крышка передних подшипников
распределительных валов

>>Е<< 2.

Вкладыши подшипника
распределительного вала

<<B>>

>>D<< 3.

Крышка подшипника
распределительного вала
выпускных клапанов с каналом
подачи масла

<<B>>

>>D<< 4.

Крышка подшипника
распределительного вала
выпускных клапанов

<<B>>

>>D<< 5.

Крышка подшипника
распределительного вала
выпускных клапанов

<<B>>

>>D<< 6.

Крышка упорного подшипника
распределительного вала
выпускных клапанов

>>Е<< 7.

Распределительный вал выпускных
клапанов с приводной звездочкой

>>Е<< 8.

Вкладыши подшипника
распределительного вала

<<B>>

>>D<< 9.

Крышка подшипника
распределительного вала впускных
клапанов с каналом подачи масла

<<B>>

>>D<< 10. Крышка подшипника

распределительного вала впускных
клапанов

<<B>>

>>D<< 11. Крышка подшипника

распределительного вала впускных
клапанов

<<B>>

>>D<< 12. Крышка упорного подшипника

распределительного вала впускных
клапанов

13.

Распределительный вал впускных
клапанов с приводной звездочкой

І

Свечи зажигания (См. ГЛАВА 16 2
Система зажигания, Катушки
зажигания )

<<C>>

>>C<< 14. Толкатели клапанов

<<D>>

>>B<< 15. Сухари верхней тарелки клапанной

пружины

16.

Тарелка клапанной пружины

17.

Клапанная пружина

<<Е>>

>>A<< 18. Маслосъёмный колпачок

AC506487

AD

MB991527

MB991454

MB991928

MB991956

AC506484

MB991527

AD

MB991454

MB991956

MB991895

AC506745

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-32

МАСЛОСЪЕМНЫЕ КОЛПАЧКИ НА СТЕРЖНЯХ КЛАПАНОВ

<<B>> СНЯТИЕ КРЫШКИ ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА



С КАНАЛОМ ПОДАЧИ МАСЛА/КРЫШКИ
ПОДШИПНИКА РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА/КРЫШКИ УПОРНОГО
ПОДШИПНИКА РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА

ВНИМАНИЕ

Если болты крепления крышки подшипника
распределительного вала отворачивать за один
прием, они будут выброшены из отверстий за
счет упругих сил и их резьба будет повреждена.
Отворачивайте указанные болты в четыре или
пять приемов.

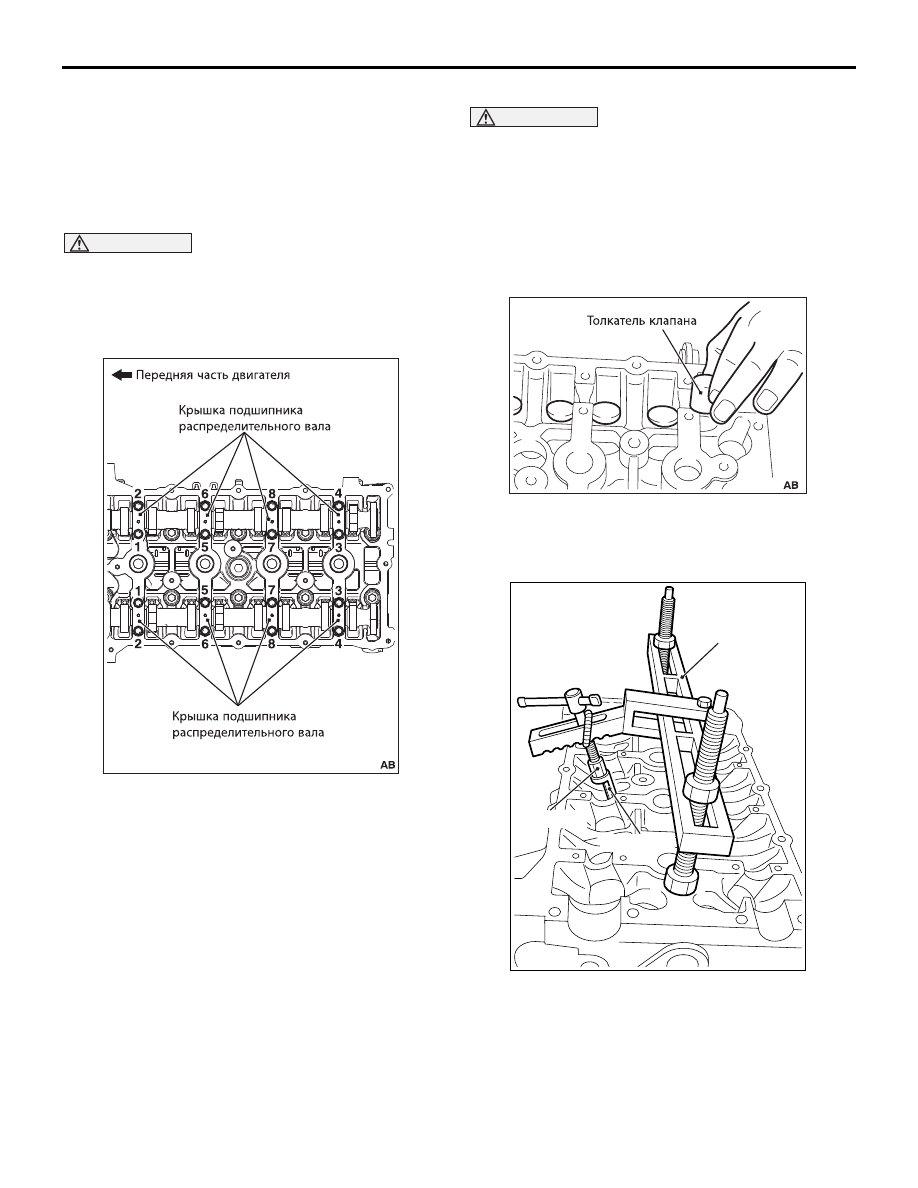

Отверните в указанном на рисунке порядке, за 4 или
5 приемов, болты крепления крышек подшипников
распределительного вала и снимите указанные
крышки.

<<C>> СНЯТИЕ ТОЛКАТЕЛЕЙ КЛАПАНОВ

ВНИМАНИЕ

• Для снятия толкателей клапанов не

используйте щипцы или иные инструменты.
Снимайте их только руками.

• При повторном использовании толкателей

клапанов, они должны быть установлены на
свои первоначальные места. При хранении
снятых толкателей клапанов примите меры,
исключающие возможность изменения их
первоначального положения при
последующей установке на двигатель.

Снимите руками все толкатели клапанов.

<<D>> СНЯТИЕ СУХАРЕЙ ТАРЕЛКИ
КЛАПАННОЙ ПРУЖИНЫ

1. Закрепите специальное приспособление для

снятия сухарей клапанов (MB992090) на
специальной планке для сжатия пружин клапанов
(MD998772), после чего установите съемник С
сухарей клапанов (MB992089).

AC506746

AC509270

AC509271

AB

MD998772

MB992090

MB992089

МЕХАНИЧЕСКИЕ УЗЛЫ И СИСТЕМЫ ДВИГАТЕЛЯ

11A

-33

МАСЛОСЪЕМНЫЕ КОЛПАЧКИ НА СТЕРЖНЯХ КЛАПАНОВ

ВНИМАНИЕ

Перед снятием сухарей клапанов устанавливайте
поршень соответствующего цилиндра в положе
ние ВМТ. Если поршень не находится положении
ВМТ, клапан может провалиться в цилиндр.
2. Установите специальный инструмент MD998772

(в сборе с инструментами MB992090 и MB992089)
на головку цилиндров и сожмите клапанную
пружину. После этого снимите сухари тарелки
клапана.

<<Е>> СНЯТИЕ МАСЛОСЪЁМНОГО
КОЛПАЧКА

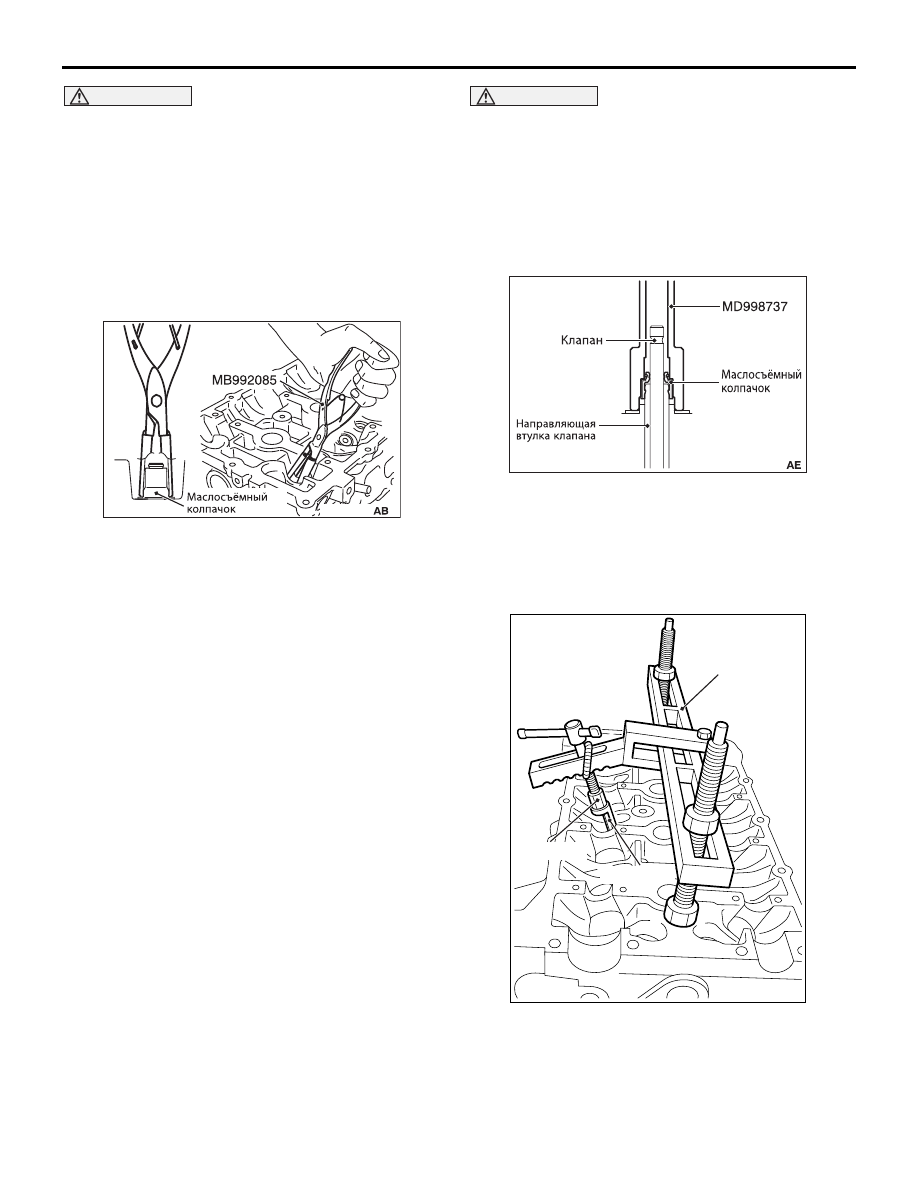

Используя специальные щипцы (MB992085), плотно
сожмите армированный корпус маслосъемного
колпачка стержня клапана (в том месте, где его
диаметр наибольший) и, поворачивая колпачок
вправо и влево, снимите его.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>A<< УСТАНОВКА МАСЛОСЪЁМНОГО
КОЛПАЧКА

1. Смажьте колпачки небольшим количеством

моторного масла.

ВНИМАНИЕ

• Повторное использование колпачков не

допускается.

• При установке маслосъемного колпачка не

повредите стенку отверстия под толкатель.

• Для установки маслосъемных колпачков на

стержнях клапанов применяется оправка
(MD998737). Неправильная установка
маслосъемного колпачка может привести к
проникновению масла через направляющую
втулку клапана.

2. Используя стержень клапана в качестве

направляющей, запрессуйте колпачок на
направляющую втулку клапана при помощи
специальной оправки (MD998737).

>>В<< УСТАНОВКА СУХАРЕЙ ТАРЕЛКИ
КЛАПАННОЙ ПРУЖИНЫ

AK502782

AC308654

AC509271

AB

MD998772

MB992090

MB992089
