КАК ЧИТАТЬ СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ОБЩАЯ ИНФОРМАЦИЯ <(ЭЛЕКТРООБОРУДОВАНИЕ)>

00E

-2

КАК ЧИТАТЬ СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

СОСТАВ И СОДЕРЖАНИЕ СХЕМ
ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

M1001012800194

В каждом разделе указаны все характеристики компонентов, включая дополнительные сведения. Поэтому
некоторые из приведенных сведений могут быть неприменимы к отдельным автомобилям.

КАК ЧИТАТЬ МОНТАЖНЫЕ
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

M1001006400357

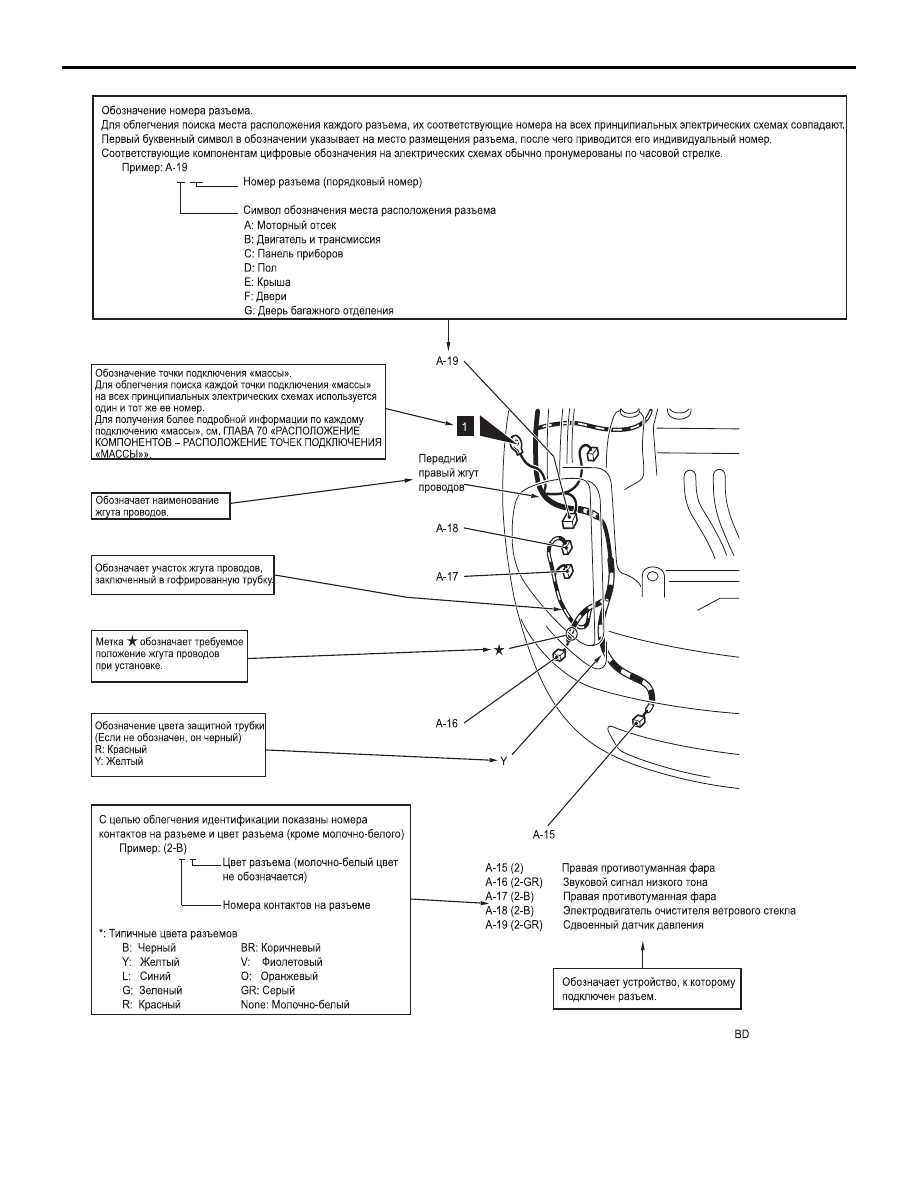

На монтажных электрических схемах указано расположение разъемов и особенности трассировки жгутов
проводов на автомобиле.

Раздел

Содержание

Расположение
компонентов

Указано расположение реле, электронных блоков, датчиков, электромагнитных
клапанов, сервисных разъемов, предохранителей, плавких вставок и др. Компоненты
в списке располагаются в алфавитном порядке.

Монтажные
электрические
схемы

Приведены монтажные электрические схемы жгутов проводов и расположение
разъемов на автомобиле.

Принципиальные
электрические
схемы

Показаны цепи от источника питания до соединения с "массой", при этом
произведено разделение по системам. Основное разделение выполнено на цепи
питания и цепи различных систем.

•   ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•   Приведена полная электрическая схема блока ETACS, так как обычно в каждой

электрической схеме указывается только необходимая его часть.

•   J/C

•    Приведены электрические схемы всех разъемов, так как на каждой

принципиальной электрической схеме указывается только необходимая часть
разъемов.

•   Цепи питания

•    Указаны цепи от аккумуляторной батареи до плавких вставок,

предохранителей, выключателя зажигания и т.д.

•   Классификация цепей по системам

•    Для каждой системы приведены электрические схемы цепей от

предохранителей до "массы", исключая цепи подачи напряжения питания.

КАК ЧИТАТЬ СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ОБЩАЯ ИНФОРМАЦИЯ <(ЭЛЕКТРООБОРУДОВАНИЕ)>

00E

-3

AC208446

КАК ЧИТАТЬ СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ОБЩАЯ ИНФОРМАЦИЯ <(ЭЛЕКТРООБОРУДОВАНИЕ)>

00E

-4

КАК ЧИТАТЬ ПРИНЦИПИАЛЬНЫЕ
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

M1001006500224

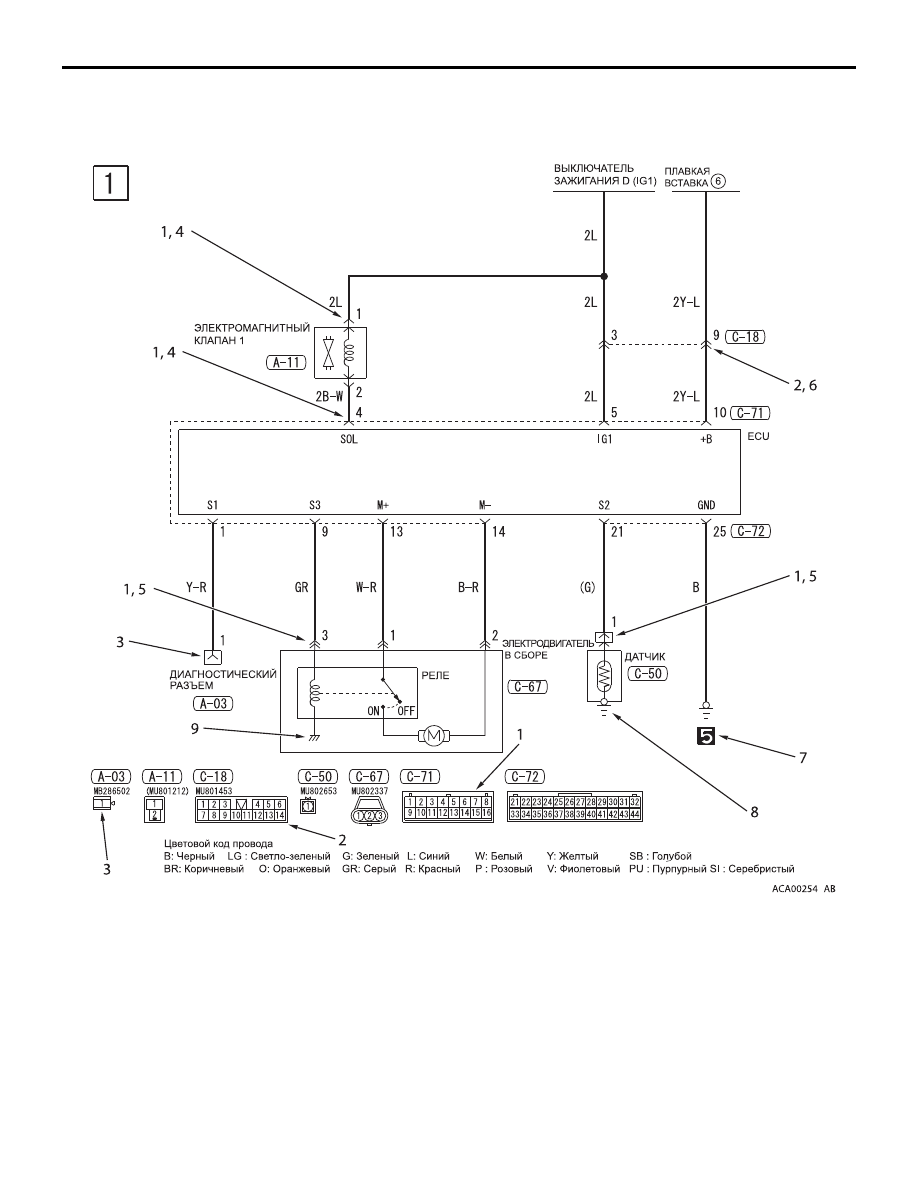

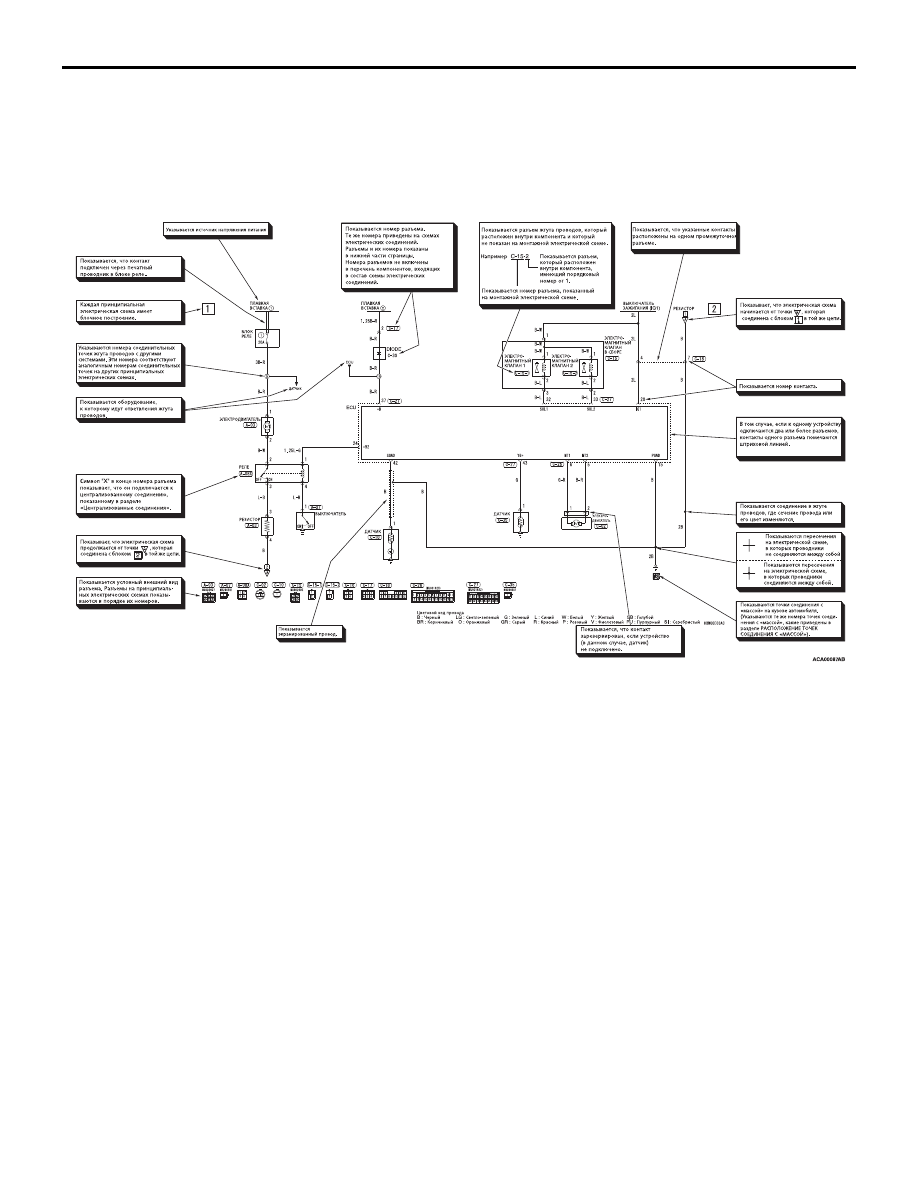

Для каждой из систем приведены схемы электрический цепей от предохранителя или плавкой вставки до
"массы". Для облегчения понимания направления течения электрического тока, цепи от источника питания
располагаются в верхней части схемы, а цепи "массы" P в ее нижней части. Принципиальные электрические
схемы показаны в состоянии, кода соответствующие выключатели разомкнуты.

КАК ЧИТАТЬ СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ОБЩАЯ ИНФОРМАЦИЯ <(ЭЛЕКТРООБОРУДОВАНИЕ)>

00E

-5

ОБОЗНАЧЕНИЕ РАЗЪЕМОВ И ТОЧЕК
СОЕДИНЕНИЯ С "МАССОЙ"

M1001007900195
