ВЫПУСКНАЯ СИСТЕМА И ОСНОВНОЙ ГЛУШИТЕЛЬ

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ

15

-9

<4WD>

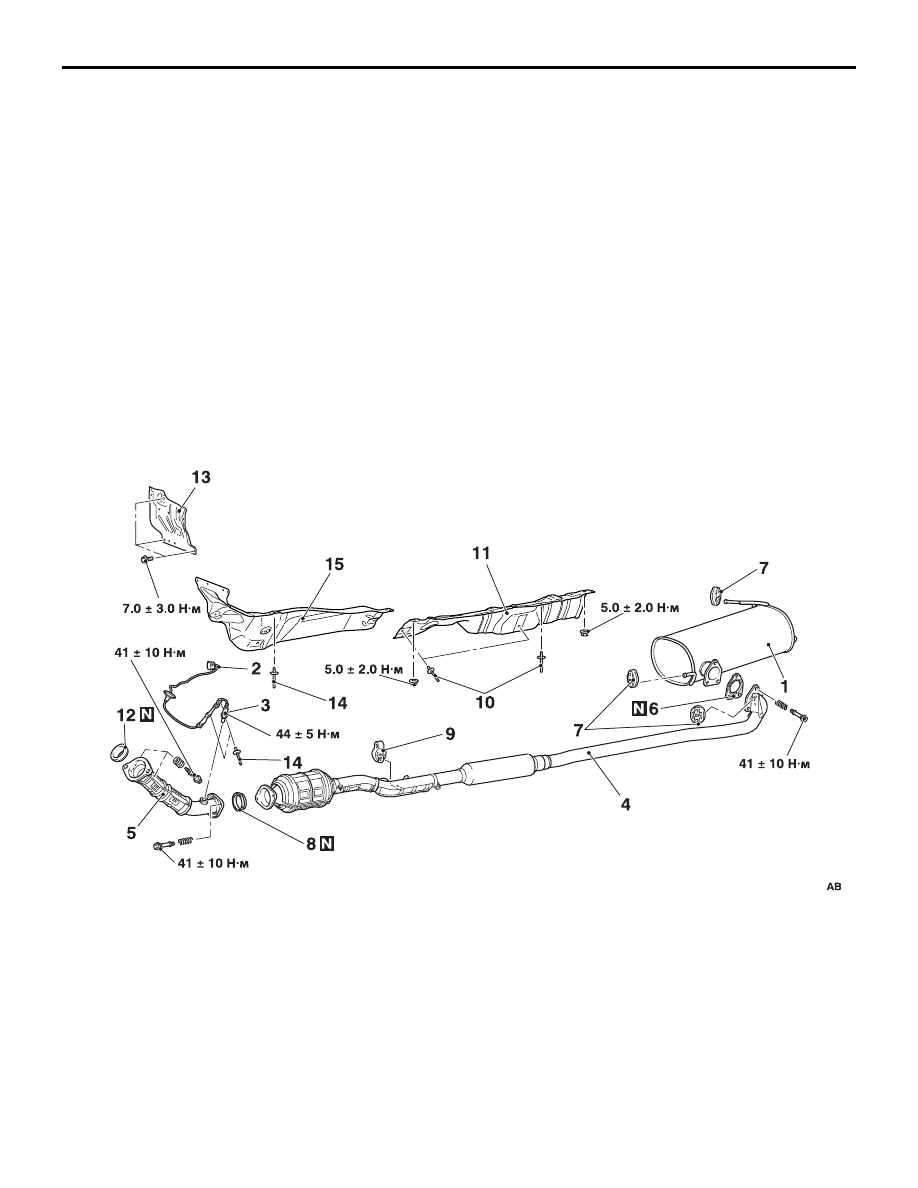

Последовательность операций по
снятию основного глушителя



1.

Основной глушитель

6.

Прокладка

7.

Детали подвеса приёмной трубы
Последовательность операций по
снятию средней выпускной трубы
и заднего теплозащитного экрана
передней панели пола кузова



•

Упор для ног

•

Нижняя боковая крышка (См. ГЛАВА
52A

− Передняя напольная консоль ).

•

Заверните вверх напольный коврик
со стороны водителя.

2.

Разъем кислородного датчика

<<

B

>> >>

A

<<

14. Заклепка

<<

A

>> >>

B

<<

3.

Кислородный датчик

4.

Средняя труба выпускной системы

8.

Кольцевое уплотнение

9.

Детали подвеса приёмной трубы

<<

B

>> >>

A

<<

10. Заклепка

<<

B

>> >>

A

<<

11. Задний теплозащитный экран

передней панели пола кузова

Последовательность операций
по снятию приемной трубы
системы выпуска и переднего
теплозащитного экрана
передней панели пола кузова



5.

Приёмная труба

8.

Кольцевое уплотнение

12.

Кольцевое уплотнение

13.

Теплозащитный экран задней
панели моторного отсека

<<

B

>> >>

A

<<

14.

Заклепка

<<

B

>> >>

A

<<

15.

Передний теплозащитный экран
передней панели пола кузова

ACB05512

Последовательность операций



по снятию основного глушителя

1.

Основной глушитель

6.

Прокладка

7.

Детали подвеса приёмной трубы
Последовательность операций



по снятию средней выпускной
трубы и заднего теплозащитного
экрана передней панели пола
кузова

•

Упор для ног

•

Нижняя боковая крышка (См. ГЛАВА
52A

− Передняя напольная консоль ).

•

Заверните вверх напольный коврик
со стороны водителя.

2.

Разъем кислородного датчика

<<

B

>> >>

A

<<

14.

Заклепка

<<

A

>> >>

B

<<

3.

Кислородный датчик

4.

Средняя труба выпускной системы

8.

Кольцевое уплотнение

9.

Детали подвеса приёмной трубы

Последовательность операций



по снятию средней выпускной
трубы и заднего теплозащитного
экрана передней панели пола
кузова

ВЫПУСКНАЯ СИСТЕМА И ОСНОВНОЙ ГЛУШИТЕЛЬ

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМЫ

15

-10

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ КИСЛОРОДНОГО
ДАТЧИКА

Отключите разъем кислородного датчика и
зафиксируйте его, после чего при помощи
специального инструмента (MB991953) отверните
кислородный датчик.

<<B>> УДАЛЕНИЕ ЗАКЛЕПКИ

ВНИМАНИЕ

Будьте осторожны, не повредите сверлом
теплозащитный экран.

Используйте сверло (диаметром 6,0 мм) для
высверливания отверстия в заклепке, затем удалите
заклепку.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>A<< УСТАНОВКА ЗАКЛЕПКИ

Используйте показанные на рисунке заклепочные
клещи, чтобы установить заклепку в описанном ниже
порядке.
1. Установите заклепку в соответствующем месте.
2. Захватите клещами часть А заклепки.
3. Захватив фланец заклепки клещами, сожмите их

рукоятки.

4. Тонкая часть А заклепки будет срезана и детали

будут закреплены в необходимом положении.

>>В<< УСТАНОВКА КИСЛОРОДНОГО
ДАТЧИКА

ВНИМАНИЕ

″ Не используйте датчик, который падал на

пол.

При помощи специального ключа (MB991953)
затяните кислородный датчик заданным моментом.

Величина момента затяжки: 44 ± 5 Н

⋅м

<<

B

>> >>

A

<<

10.

Заклепка

<<

B

>> >>

A

<<

11.

Задний теплозащитный экран
передней панели пола кузова
Последовательность операций по
снятию приемной трубы системы
выпуска и переднего
теплозащитного экрана передней
панели пола кузова



5.

Приёмная труба

8.

Кольцевое уплотнение

12.

Кольцевое уплотнение

13.

Теплозащитный экран задней панели
моторного отсека

<<

B

>>>>

A

<<

14.

Заклепка

<<

B

>>>>

A

<<

15.

Передний теплозащитный экран
передней панели пола кузова

Последовательность операций



по снятию средней выпускной
трубы и заднего теплозащитного
экрана передней панели пола
кузова

AC301966

AC301909

AC700168

AC301966

16

-1

ˆ¸ ´  16

ЭЛЕКТРООБОРУДОВАНИЕ

ДВИГАТЕЛЯ

˛˜¯—˘ ˝¨¯

СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ  .

162

ОБЩАЯ ИНФОРМАЦИЯ  . . . . . . . . . . . . . .

162

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ



И КОНТРОЛЯ  . . . . . . . . . . . . . . . . . . . . . . .

163

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ . . . . . . . .

164

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ  . . . . . . . . . . . . . . . . . . .

166

ПРОВЕРКА ПАДЕНИЯ НАПРЯЖЕНИЯ



НА ПРОВОДЕ, СОЕДИНЯЮЩИМ ТОКОВЫЙ
ВЫВОД ГЕНЕРАТОРА С АККУМУЛЯТОРНОЙ
БАТАРЕЕЙ . . . . . . . . . . . . . . . . . . . . . . . . . .

166

ПРОВЕРКА ТОКА ОТДАЧИ ГЕНЕРАТОРА

167

ПРОВЕРКА РЕГУЛИРУЕМОГО



НАПРЯЖЕНИЯ  . . . . . . . . . . . . . . . . . . . . . .

169

СНЯТИЕ ОСЦИЛОГРАММ НАПРЯЖЕНИЯ



С ИСПОЛЬЗОВАНИЕМ ОСЦИЛОГРАФА

1610

ГЕНЕРАТОРНАЯ УСТАНОВКА. . . . . . . . . .

1613

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

1613

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

1614

ПРОВЕРКА  . . . . . . . . . . . . . . . . . . . . . . . . .

1616

СИСТЕМА ЭЛЕКТРОПУСКА . . . . . . .

1618

ОБЩАЯ ИНФОРМАЦИЯ  . . . . . . . . . . . . . .

1618

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ



И КОНТРОЛЯ  . . . . . . . . . . . . . . . . . . . . . . .

1619

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ  . . . . . . . . . . . . . . . . . . .

1619

ПРОВЕРКА РЕЛЕ СТАРТЕРА. . . . . . . . . . .

1619

СТАРТЕР . . . . . . . . . . . . . . . . . . . . . . . . . . .

1620

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

1620

ПРОВЕРКА СТАРТЕРА . . . . . . . . . . . . . . . .

1621

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

1623

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

1625

СИСТЕМА ЗАЖИГАНИЯ . . . . . . . . . .

1626

ОБЩАЯ ИНФОРМАЦИЯ  . . . . . . . . . . . . . .

1626

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ



И КОНТРОЛЯ  . . . . . . . . . . . . . . . . . . . . . . .

1627

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  . . . . . . . .

1628

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ. . . . . . . . . . . . . . . . . . . .

1629

ПРОВЕРКА КАТУШЕК ЗАЖИГАНИЯ . . . . .

1629

ПРОВЕРКА И ОЧИСТКА СВЕЧЕЙ



ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . . . . . . . . .

1630

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА . . . . . . . .

1631

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ



КОЛЕНЧАТОГО ВАЛА. . . . . . . . . . . . . . . . .

1631

ПРОВЕРКА ДАТЧИКА ДЕТОНАЦИИ . . . . .

1631

КАТУШКА ЗАЖИГАНИЯ . . . . . . . . . . . . . . .

1632

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

1632

ДАТЧИК ПОЛОЖЕНИЯ



РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА . . . . . . . .

1633

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

1633

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО



ВАЛА  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1634

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

1634

ДАТЧИК ДЕТОНАЦИИ  . . . . . . . . . . . . . . . .

1635

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

1635

СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-2

СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

ОБЩАЯ ИНФОРМАЦИЯ

M1161000102153

Система электроснабжения служит для подзарядки
аккумуляторной батареи на автомобиле.

ПРИНЦИП ДЕЙСТВИЯ

При вращении катушки возбуждения, по которой
пропускается электрический ток, в обмотках статора
наводится переменное напряжение.
С помощью выпрямительных диодов переменное
напряжение генератора выпрямляется. График
выпрямленного напряжения показан на рисунке.
Среднее значение выпрямленного напряжения
незначительно изменяется в зависимости от
нагрузки.

При включении зажигания по обмотке возбуждения
пропускается ток от аккумуляторной батареи, обес
печивая первоначальное возбуждение генератора.
После запуска двигателя возбуждение генератора
обеспечивается за счёт напряжения, наводимого в
обмотках статора.
Выходное напряжение генератора возрастает с уве
личением тока обмотки возбуждения и уменьшается
с уменьшением тока обмотки возбуждения.



В момент, когда напряжение аккумуляторной бата
реи (напряжение на выводе "S" генератора) достиг
нет значения приблизительно 14,4 В, ток обмотки
возбуждения прекратится. Как только напряжение
аккумуляторной батареи понизится ниже регулируе
мого значения, регулятор напряжения снова замы
кает цепь обмотки возбуждения. Таким образом, за
счёт регулирования тока обмотки возбуждения под
держивается постоянное напряжение бортовой сети.
Если ток обмотки возбуждения остаётся постоян
ным, то с увеличением частоты вращения двигателя
напряжение генератора возрастает.

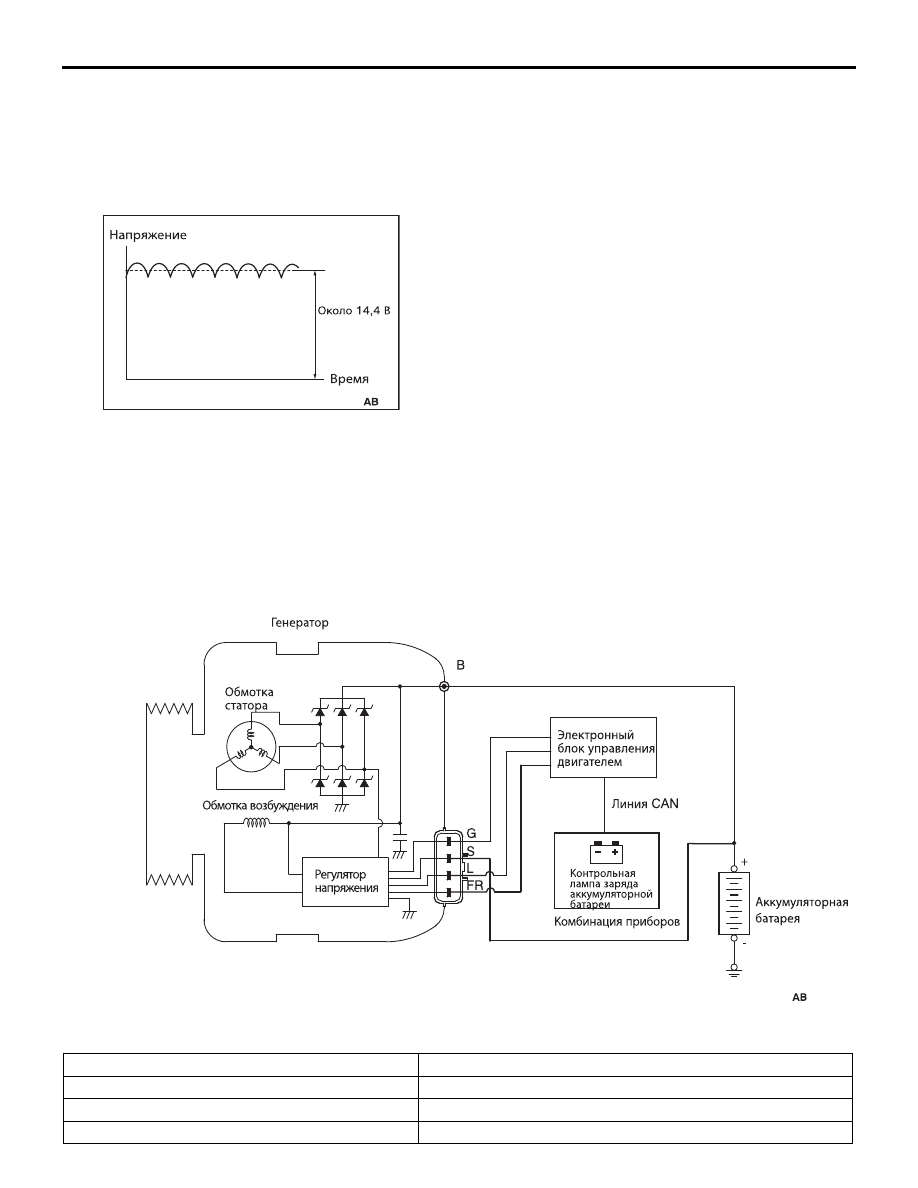

СХЕМА СИСТЕМЫ

ПОКАЗАТЕЛИ ГЕНЕРАТОРНОЙ УСТАНОВКИ

AK400075

AK604823

Показатель

4B1

Тип

С опорным напряжением, снимаемым с аккумуляторной батареи

Номинальный ток отдачи при указанном напряжении

12/105

Регулятор напряжения

Встроенный, интегральный
