ШЛАНГ И ТРУБА СИСТЕМЫ ОХЛАЖДЕНИЯ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

14

-17

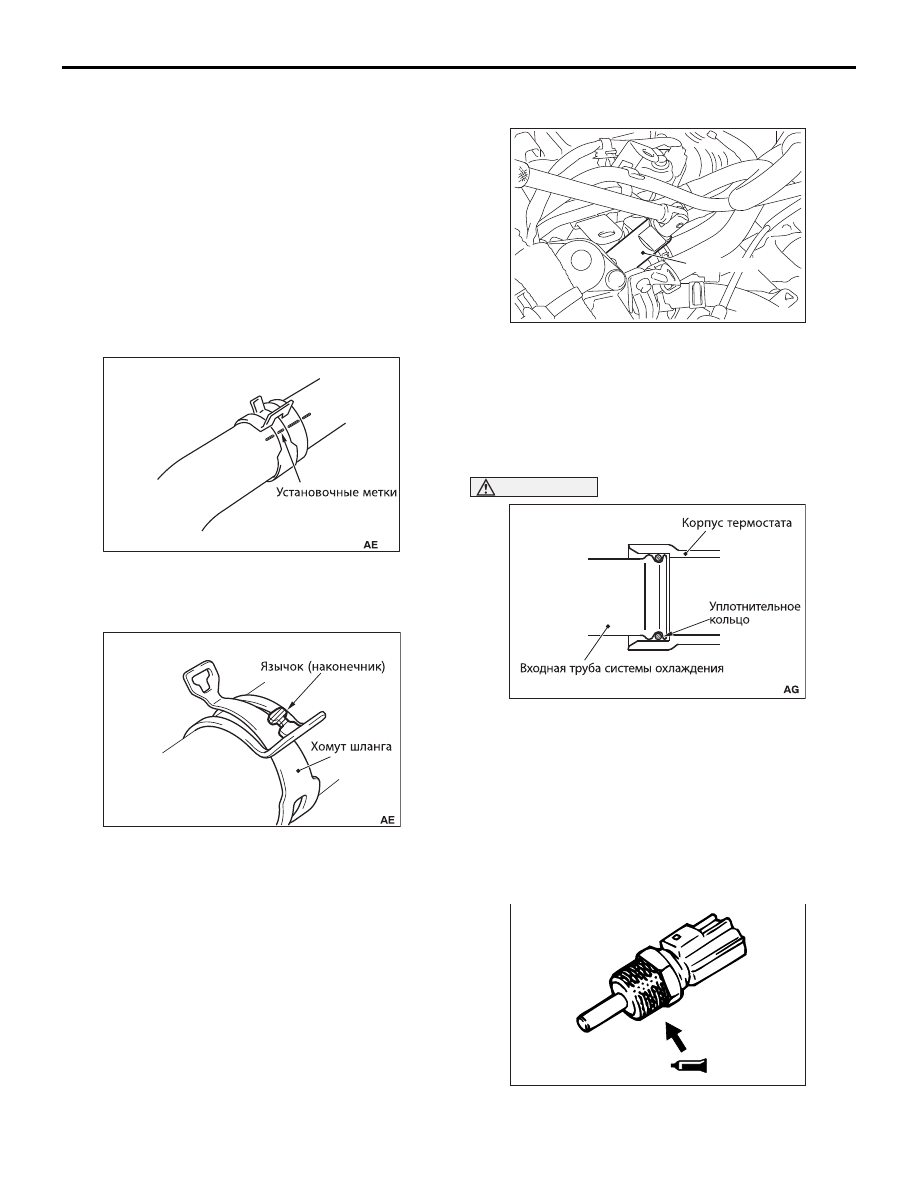

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ ХОМУТА/ВЕРХНЕГО
ШЛАНГА РАДИАТОРА

1. Нанесите, как это показано на рисунке, метки на

верхний шланг радиатора и хомут, чтобы при
последующей сборке установить их в
первоначальное положение.

2. Обломите головку хомута и освободите хомут на

шланге, после чего снимите верхний шланг
радиатора.
ПРИМЕЧАНИЕ: Если на язычке хомута останется
головка, хомут нельзя будет освободить, т.к.
головка будет зацепляться за хомут.

<<В>> СНЯТИЕ ДАТЧИКА ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Для снятия датчика температуры охлаждающей
жидкости двигателя используйте специальный ключ
(MB992042).

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

>>A<< УСТАНОВКА УПЛОТНИТЕЛЬНОГО
КОЛЬЦА

ВНИМАНИЕ

Не допускайте попадания на уплотнительное
кольцо моторного масла или консистентной
смазки.
Установите уплотнительное кольцо в канавку на
входной трубе системы охлаждения, смочите водой
наружную поверхность уплотнительного кольца или
внутреннюю установочную поверхность трубы, после
чего вставьте уплотнительное кольцо.

>>В<< УСТАНОВКА ДАТЧИКА
ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ

1. Нанесите рекомендованный герметик на резьбу

датчика температуры охлаждающей жидкости
двигателя.

12. Кронштейн крепления жгута

проводов

13. Узел присоединения шланга

отопителя

14. Патрубок термостата
15. Прокладка корпуса термостата
16. Входная труба системы охлаждения

>>

A

<<

17. Уплотнительное кольцо
18. Прокладка трубки системы

охлаждения

Последовательность операций



по снятию деталей

AC606081

AC302615

AC509216

MB992042

AB

AC103007

AC103399AB

ШЛАНГ И ТРУБА СИСТЕМЫ ОХЛАЖДЕНИЯ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

14

-18

Рекомендуемый герметик: ThreeBond 1
324N или аналогичный

ПРИМЕЧАНИЕ: Устанавливайте датчик
температуры охлаждающей жидкости двигателя
немедленно после нанесения герметика.

ВНИМАНИЕ

После установки деталей подождите некоторое
время (не менее одного часа), не допуская в это
время контактирования нанесенного герметика с
маслами или иными техническими жидкостями, а
также не запуская двигатель.

2. Для затяжки установленным моментом датчика

температуры охлаждающей жидкости двигателя
используйте специальный ключ (MB992042).

Момент затяжки: 30 ± 9 Н

⋅м

>>С<< УСТАНОВКА ВЕРХНЕГО ШЛАНГА
РАДИАТОРА/ХОМУТА ШЛАНГА

ВНИМАНИЕ

С целью предотвращения возможности
коррозии, запрещается использовать хомут
шланга, головка язычка которого была сломана.
1. Нанесите метку на новом хомуте в том же месте, в

котором она была на старом хомуте.

2. Наденьте верхний шланг радиатора на штуцер до

имеющегося на нем пояска.

3. Совместите метки на верхнем шланге радиатора

и хомуте.

4. Отведите головку язычка хомута и сожмите хомут,

закрепив верхний шланг радиатора.

ПРОВЕРКА

M1141003400876

ШЛАНГИ И ТРУБОПРОВОДЫ

После снятия проверьте водяную трубу и шланги на
наличие трещин, повреждений и засорение. В случае
необходимости замените неисправные компоненты.

AC509216

MB992042

AB

AC606082

РАДИАТОР

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

14

-19

РАДИАТОР

СНЯТИЕ И УСТАНОВКА

M1141001503940

Дополнительные операции перед снятием

• Снятие передней панели нижней защиты моторного

отсека и ее удлинителя (См. ГЛАВА 51

− Нижняя

защита моторного отсека ).

• Слив охлаждающей жидкости (См.

C.14-9

).

• Демонтаж узла воздухоочистителя (См. ГЛАВА 15 −

Воздухоочиститель ).

Дополнительные операции после установки

• Установка узла воздухоочистителя (см. ГЛАВА 15 −

Воздухоочиститель ).

• Заполнение системы охлаждения рабочей

жидкостью (См.

C.14-9

).

• Установка передней панели нижней защиты

моторного отсека и ее удлинителя (См. ГЛАВА 51

−

Нижняя защита моторного отсека ).

ACB05949

Последовательность операций



по снятию деталей

1.

Сливная пробка радиатора

2.

Уплотнительное кольцо

3.

Пробка радиатора

4.

Шланг расширительного бачка

5.

Расширительный бачок радиатора

6.

Подающий шланг охладителя рабочей
жидкости бесступенчатой коробки
передач (CVT)

7.

Отводящий шланг охладителя рабочей
жидкости бесступенчатой коробки
передач (CVT)

<<

A

>>>>

A

<

<

8.

Хомут шланга

Последовательность операций



по снятию деталей

РАДИАТОР

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

14

-20

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ ХОМУТА/ШЛАНГА
РАДИАТОРА

1. Нанесите, как это показано на рисунке, метки на

шланг радиатора и хомут, чтобы при последующей
сборке установить их в первоначальное
положение.

2. Обломите головку хомута и освободите хомут на

шланге, после чего снимите шланг радиатора.
ПРИМЕЧАНИЕ: Если на язычке хомута останется
головка, хомут нельзя будет освободить, т.к.
головка будет зацепляться за хомут.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

>>А<< УСТАНОВКА ШЛАНГА
РАДИАТОРА/ХОМУТА ШЛАНГА

ВНИМАНИЕ

С целью предотвращения возможности
коррозии, запрещается использовать хомут
шланга, головка язычка которого была сломана.
1. Нанесите метку на новом хомуте в том же месте, в

котором она была на старом хомуте.

2. Наденьте шланг радиатора на штуцер до

имеющегося на ней пояска.

3. Совместите метки на шланге радиатора и хомуте.
4. Отведите головку язычка хомута и сожмите хомут,

закрепив шланг радиатора.

<<

A

>>>>

A

<

<

9.

Верхний шланг радиатора

10. Труба системы охлаждения

<<

A

>>>>

A

<

<

11. Хомут шланга

<<

A

>>>>

A

<

<

12. Верхний шланг радиатора

<<

A

>>>>

A

<

<

13. Хомут шланга

<<

A

>>>>

A

<

<

14. Нижний шланг радиатора
15. Труба системы охлаждения

<<

A

>>>>

A

<

<

16. Хомут шланга

<<

A

>>>>

A

<

<

17. Нижний шланг радиатора
•

Присоединение разъема
электродвигателя вентилятора системы
охлаждения двигателя

•

Присоединение разъема
электродвигателя вентилятора
конденсатора системы
кондиционирования воздуха

18. Вентилятор, электродвигатель

вентилятора и обрамление вентилятора

•

Верхняя поперечина передней части
кузова (См. ГЛАВА 42A

− Панель

радиатора )

19. Опора верхней подушки
•

Конденсатор системы
кондиционирования воздуха в сборе (См.
ГЛАВА 55A

− Конденсатор системы

кондиционирования воздуха в сборе

20. Радиатор в сборе
21. Опора нижней подушки
22. Вентилятор системы охлаждения
23. Электродвигатель вентилятора системы

охлаждения

24. Вентилятор конденсатора
25. Электродвигатель вентилятора

конденсатора

26. Кожух вентилятора
27. Опора шланга радиатора

Последовательность операций



по снятию деталей
