ВЫПУСКНОЙ КОЛЛЕКТОР

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-17

ВЫПУСКНОЙ КОЛЛЕКТОР

СНЯТИЕ И УСТАНОВКА

M1113011901247

AKB00728

Последовательность операций



по снятию деталей

>>D<<

1. Кронштейн выпускного коллектора
2. Защита датчика положения

коленчатого вала

>>C<<

3. Датчик положения коленчатого вала

двигателя

>>C<<

4. Уплотнительное кольцо

<<A>>

>>B<<

5. Кислородный датчик
6. Экран выпускного коллектора

>>A<<

7. Выпускной коллектор
8. Прокладка выпускного коллектора

Последовательность операций



по снятию деталей

ВЫПУСКНОЙ КОЛЛЕКТОР

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-18

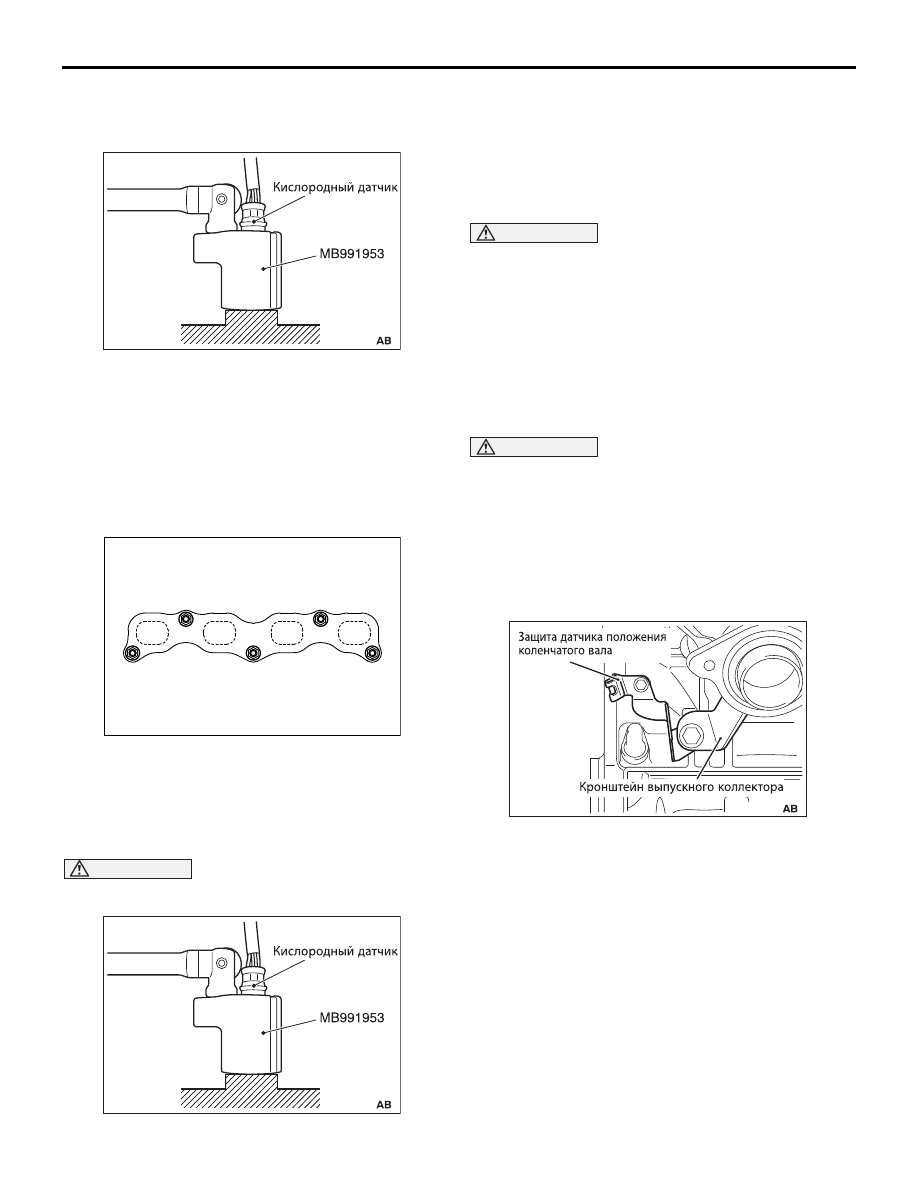

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ КИСЛОРОДНОГО
ДАТЧИКА

Отключите разъем кислородного датчика и
зафиксируйте его, после чего при помощи
специального инструмента (MB991953) отверните
кислородный датчик.

ОСОБЕННОСТИ ОПЕРАЦИЙ ПО
УСТАНОВКЕ КОМПОНЕНТОВ

>>A<< УСТАНОВКА ВЫПУСКНОГО
КОЛЛЕКТОРА

1. Затяните гайки выпускного коллектора заданным

моментом 49 ± 5 Н

⋅м в показанном на рисунке

порядке.

>>В<< УСТАНОВКА КИСЛОРОДНОГО
ДАТЧИКА

ВНИМАНИЕ

″ Не используйте датчик, который падал на

пол.

При помощи специального ключа (MB991953)
затяните кислородный датчик заданным моментом.

Момент затяжки: 44 ± 5 Н

⋅м

>>C<< УСТАНОВКА ДАТЧИКА
ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА /
УПЛОТНИТЕЛЬНОГО КОЛЬЦА

ВНИМАНИЕ

• При установке датчика не прилагайте к

кольцу изгибающие и вращающие усилия.

• Установите датчик, не подвергая его

воздействию ударов.

• Не используйте датчик, который падал на

пол.

Затяните датчик положения коленчатого вала
заданным моментом 11 ± 1 Н

⋅м.

>>D<< УСТАНОВКА КРОНШТЕЙНА
ВЫПУСКНОГО КОЛЛЕКТОРА

ВНИМАНИЕ

Прокладка выпускного коллектора, шайбы и
гайки не должны использоваться повторно.
1. После предварительной затяжки болтов

кронштейна выпускного коллектора убедитесь,
что выпускной коллектор плотно прилегает к
блоку цилиндров.

2. Затяните заданным моментом боковой болт на

блоке цилиндров.

Момент затяжки: 41 ± 10 Н

⋅м

3. Затяните заданным моментом боковой болт на

выпускном коллекторе.

Величина момента затяжки: 56 ± 8 Н

⋅м

AC301966

AKB00880

1

2

AB

3

4

5

AC301966

AKC00009

ШЛАНГ И ТРУБКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-19

ШЛАНГ И ТРУБКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

СНЯТИЕ И УСТАНОВКА

M1113032900722

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

>>A<< УСТАНОВКА КОРПУСА
ТЕРМОСТАТА / ТРУБКИ СИСТЕМЫ
ОХЛАЖДЕНИЯ

Соедините корпус термостата и трубку системы
охлаждения, после чего предварительно затяните их
крепления на головке цилиндров и насосе
охлаждающей жидкости. Затем затяните их
заданным моментом 24 ± 3 Н

⋅м.

AKC00005

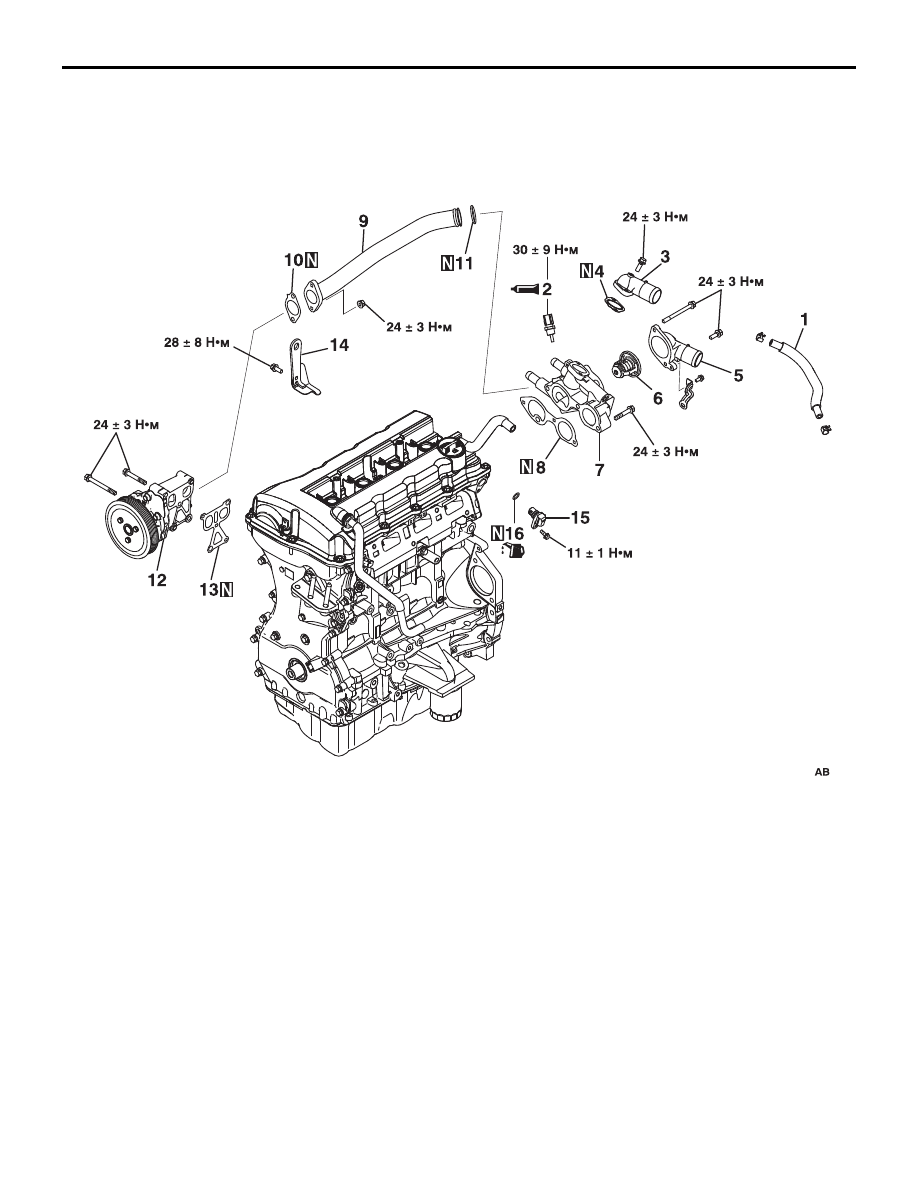

Последовательность операций
по снятию деталей

1.

Шланг

>>C<<

2.

Датчик температуры охлаждающей
жидкости

3.

Выходной патрубок системы
охлаждения

4.

Прокладка выходного патрубка
системы охлаждения

5.

Входной патрубок системы
охлаждения

>>B<<

6.

Термостат

>>A<<

7.

Патрубок термостата

8.

Прокладка корпуса термостата

>>A<<

9.

Трубка системы охлаждения

10. Прокладка трубки системы

охлаждения

11. Уплотнительное кольцо
12. Насос охлаждающей жидкости
13. Прокладка насоса охлаждающей

жидкости

14. Проушина для вывешивания

двигателя

15. Датчик положения

распределительного вала

16. Уплотнительное кольцо

Последовательность операций
по снятию деталей

ШЛАНГ И ТРУБКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

РАЗБОРКА И СБОРКА ДВИГАТЕЛЯ

11B

-20

>>B<< УСТАНОВКА ТЕРМОСТАТА

Установите термостат, ориентировав его таким
образом, чтобы золотниковый клапан был обращен
вверх.

>>С<< УСТАНОВКА ДАТЧИКА
ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ

ВНИМАНИЕ

Будьте осторожны, при установке компонента с
использованием инструмента не подвергайте
его воздействию ударов, скручиванию, а также
очистите его от похожих на плесень отложений.

1. Нанесите минимальное, однако достаточное

количество герметика на резьбовую часть
датчика, не допуская его выдавливания.

Рекомендуемый герметик:

ThreeBond 1324N, Loctite 262 или

аналогичный

2. Затяните датчик температуры озлаждающей

жидкости на блоке цилиндров заданным
моментом 30 ± 9 Н

⋅м.

AK304916

AK502544 AC
