КОЛЕСНЫЕ ДИСКИ И ШИНЫ

 -

Общая информация

31-1

ГЛАВА 31

КОЛЕСНЫЕ ДИСКИ И ШИНЫ

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Технические характеристики колесных дисков и шин были изменены.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОЛЕСНЫХ ДИСКОВ И ШИН

Параметры

CLASSIC, COMFORT

SPORT, ELEGANCE

Тип диска

Стальные

Алюминиевые*

Алюминиевые*

Размер диска

15 х 6,0J

15 х 6,0J

Вылет колеса, мм

46

46

Диск

Диаметр окружности центров болтов
(Р.С.D.), мм

114,3

114,3

Шина

Размер

195/60R15 88H

195/60R15 88H

Тип диска

Стальные

Алюминиевые*

Стальные

Алюминиевые*

Размер диска

15 х 3,50В

15 х 6,0J*

15 х 3,50В

15 х 6,0J*

Вылет колеса, мм

46

46

Диск
запасного
колеса

Диаметр окружности центров болтов
(Р.С.D.), мм

114,3

114,3

Шина
запасного
колеса

Размер

Т125/90R15
(высокое давление)

195/60R15 88Н*

Т125/90R15
(высокое давление)

195/60R15 88Н*

ПРИМЕЧАНИЕ:
*: Опционное оборудование

32-1

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ............................... 2

КРЕПЛЕНИЕ ДВИГАТЕЛЯ ........................... 2

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ .............. 4

ОПОРЫ ДВИГАТЕЛЯ И ЦЕНТРАЛЬНАЯ
(ПРОДОЛЬНАЯ) БАЛКА............................... 5

КРЕПЛЕНИЕ СИЛОВОГО АГРЕГАТА -

Общая информация / Крепление двигателя

32-2

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

В связи с использованием дизельного двигателя F9Q было добавлено несколько дополнительных процедур обслуживания.

КРЕПЛЕНИЕ ДВИГАТЕЛЯ

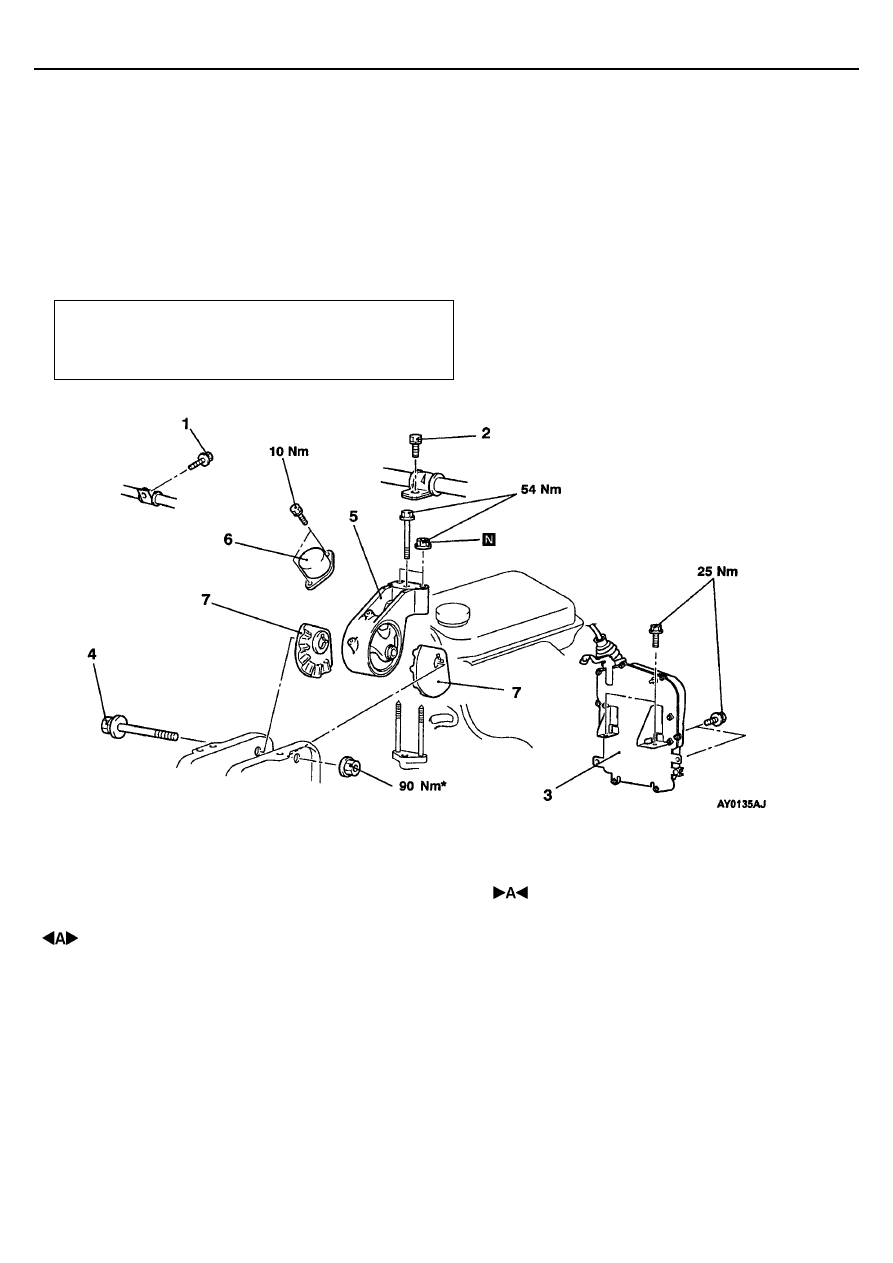

СНЯТИЕ И УСТАНОВКА

Внимание:
Элементы крепления, отмеченные знаком *, следует сначала затянуть предварительно, а окончательную затяжку
произвести после полного опускания двигателя на опоры.

Предварительная операция
Приподнимите домкратом силовой агрегат в сборе до
освобождения кронштейна опоры двигателя от нагрузки
силового агрегата.

Последовательность снятия
1. Болт крепления трубки высокого давления

кондиционера

2. Болт крепления шланга гидроусилителя

рулевого управления

3. Блок управления двигателем в сборе
4. Болт крепления опоры двигателя

5. Кронштейн опоры двигателя
6. Ограничитель опоры двигателя
7. Динамический демпфер опоры двигателя

КРЕПЛЕНИЕ СИЛОВОГО АГРЕГАТА -

Крепление двигателя

32-3

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ БЛОКА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ В

СБОРЕ

Отсоедините блок управления двигателем вместе со жгутом проводов, и
поместите его так, чтобы он не мешал снятию опоры двигателя.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

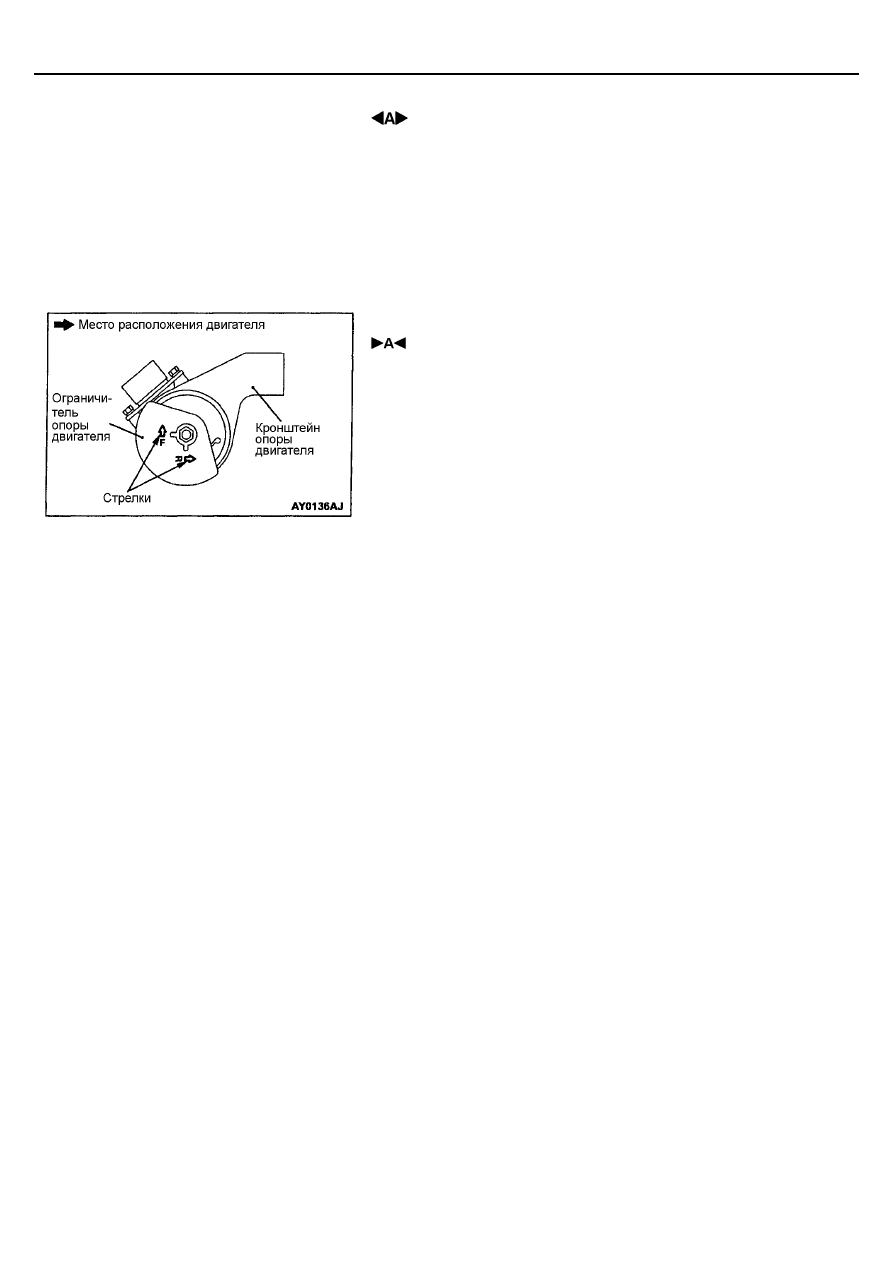

 УСТАНОВКА ОГРАНИЧИТЕЛЯ ОПОРЫ ДВИГАТЕЛЯ

Установите ограничитель опоры двигателя так, чтобы стрелки были
расположены соответствующим образом (см. рисунок).
