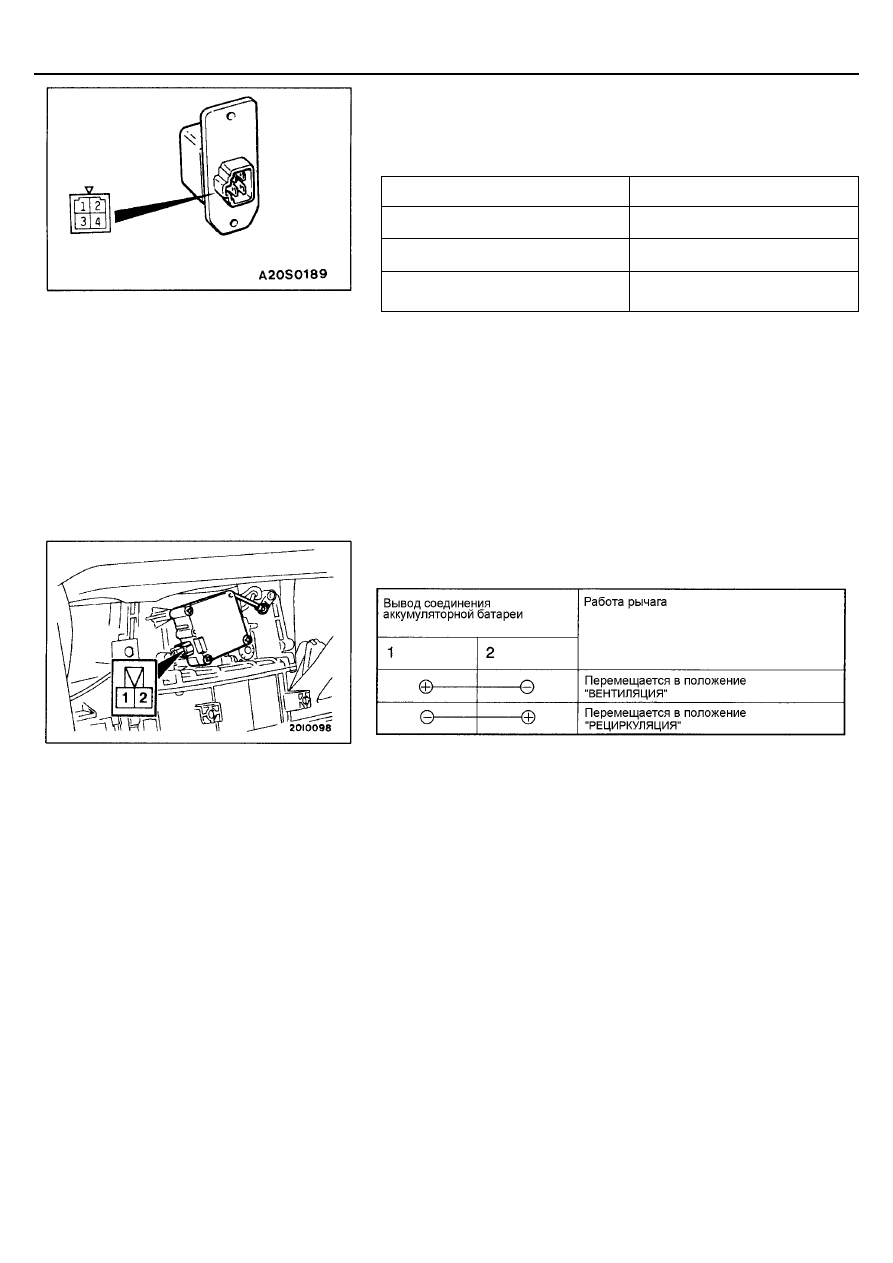

Mitsubishi Galant (1997 год). Руководство - часть 394

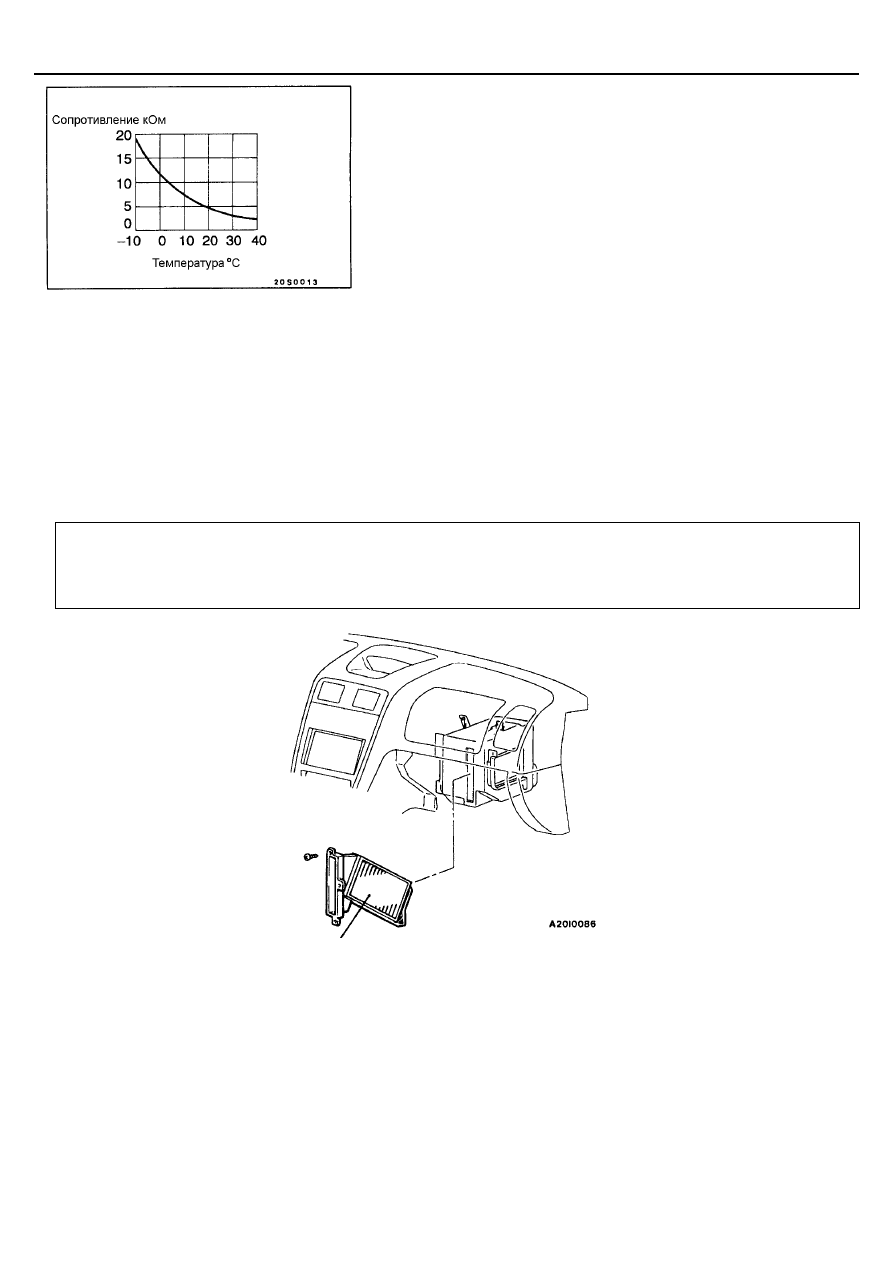

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Резистор, электровентилятор отопителя и электродви-
гатель привода заслонки рециркуляция / вентиляция

55-24

ПРОВЕРКА РЕЗИСТОРА

Используйте тестер для электрических цепей для измерения
сопротивления между выводами, указанными ниже. Проверьте
соответствие измеренного значения номинальной величине.
Номинальное значение:

Сопротивление между выводами

Номинальное значение Ом

Между выводами 3 и 2 (LO)

2,30

Между выводами 3 и 4 (ML)

1,10

Между выводами 3 и 1 (МН)

0,40

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЗАСЛОНКИ
РЕЦИРКУЛЯЦИЯ / ВЕНТИЛЯЦИЯ

Внимание:
Отключите напряжение аккумуляторной батареи, когда заслонка
будет находиться в положении РЕЦИРКУЛЯЦИЯ или ВЕНТИЛЯЦИЯ.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Испаритель

55-25

ИСПАРИТЕЛЬ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•

Заправка и слив хладагента (См. стр. 55-9).

•

Снятие и установка вещевого ящика, боковой

крышки и рамы вещевого ящика (См. Главу 52А –
Панель приборов).

•

Снятие и установка нижней крышки (См. стр. 55-33).

Последовательность снятия
1. Соединение шланга низкого давления
(подводящего к компрессору; suction hose)
2. Соединение трубки высокого давления
(отводящей от компрессора; discharge pipe)
3. Уплотнительная кольцевая прокладка

4. Дренажный шланг
5. Пластина
6. Испаритель

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ШЛАНГА НИЗКОГО ДАВЛЕНИЯ

(SUCTION HOSE) И ТРУБКИ ВЫСОКОГО ДАВЛЕНИЯ
(DISCHARGE PIPE)

Закройте отверстия в испарителе и в отсоединенных шлангах пробками,
чтобы не допустить попадания в них посторонних частиц.

Внимание:
Отверстия в шлангах должны быть закрыты герметично, иначе
компрессорное масло и ресивер быстро впитают влагу из
окружающего воздуха.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ИСПАРИТЕЛЯ

При замене испарителя залейте в него указанное количество
компрессорного масла и установите на автомобиль.
Количество и марка компрессорного масла: 60 мл

SUN PAG 56

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Испаритель

55-26

РАЗБОРКА И СБОРКА

Последовательность разборки
1. Зажим
2. Кожух испарителя (верхний)
3. Электронный блок управления

автоматическим компрессором
<Кондиционер с ручным управлением>

4. Датчик температуры воздуха

<Автоматический кондиционер>

5. Кожух испарителя (нижний)
6. Клапан расширительный
7. Кольцевая прокладка
8. Испаритель

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЗАЖИМА

Снимайте зажимы отверткой с плоским жалом, обернутым мягкой
фланелью, для предотвращения повреждения корпуса испарителя.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Испаритель / Фильтр очистки воздуха в
сборе / Компрессор и натяжной шкив

55-27

ПРОВЕРКА

ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА

При измерении сопротивления на выводах датчика при различных
значениях температуры, полученные значения должны быть близки
значениям на графике.

ПРИМЕЧАНИЕ:
Диапазон температур, при которых проводится проверка, не должен
выходить за пределы, указанные на графике.

ФИЛЬТР ОЧИСТКИ ВОЗДУХА В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•

Снятие и установка вещевого ящика, боковой

крышки и рамы вещевого ящика (См. Главу 52А –
Панель приборов).

•

Снятие и установка нижней крышки (См. стр. 55-33).

КОМПРЕССОР И НАТЯЖНОЙ ШКИВ

См. стр. 55-61.

Фильтр очистки воздуха в сборе
