ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Задний комбинированный фонарь

54-48

ЗАДНИЕ КОМБИНИРОВАННЫЕ ФОНАРИ

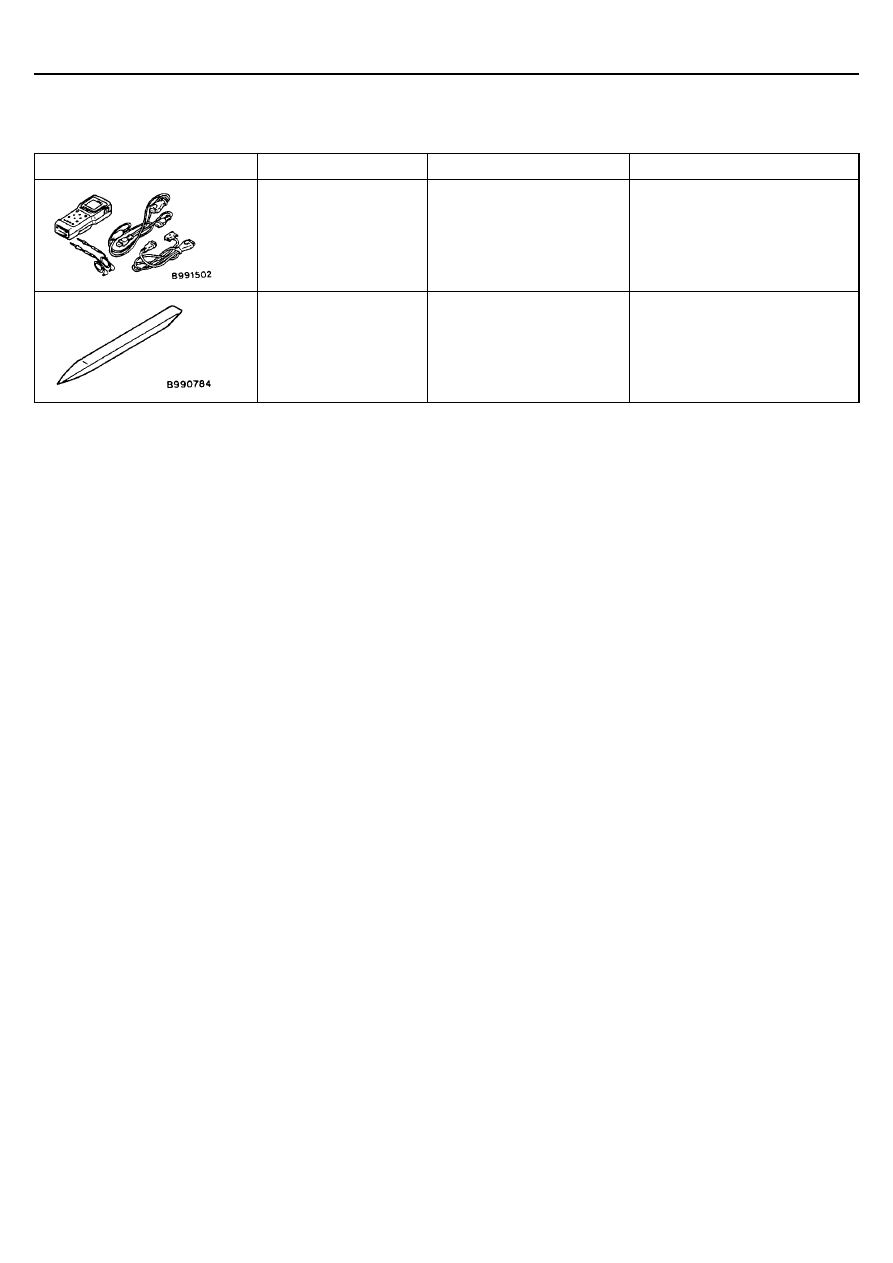

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Использование

МВ991502

Специальный инструмент

Проверка сигнала на входе элек-
тронного блока управления
ETACS

МВ990784

Специальный инструмент

Снятие бокового дефлектора
(Левого)

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Задний комбинированный фонарь

54-49

ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ

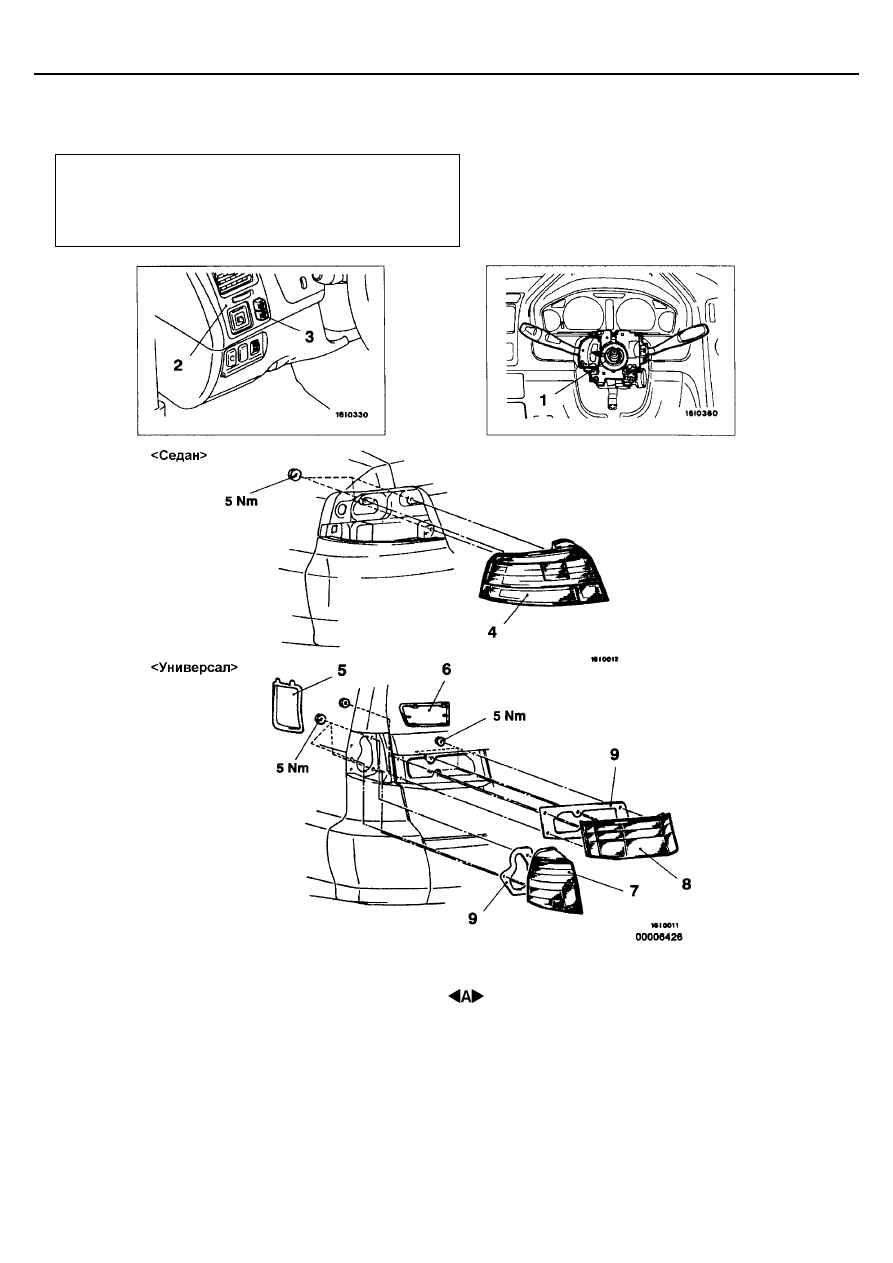

СНЯТИЕ И УСТАНОВКА

ВНИМАНИЕ: SRS
Перед снятием модуля подушки безопасности и часовой
пружины, см. Главу 52В -–Меры предосторожности, мо-
дуль подушки безопасности и часовая пружина.

1. Переключатель рулевой колонки <Пере-

ключатель освещения и выключатель
ближнего света и освещения в дневное
время>
(См. Главу 37А – Рулевое колесо и вал).

Последовательность снятия выключате-
ля заднего противотуманного фонаря
2. Боковой дефлектор
3. Выключатель заднего противотуманного

фонаря

Последовательность снятия заднего
комбинированного фонаря <Седан>

•  Задняя и боковая облицовка (левая)
•  Боковой ящик (левый)

4. Задний комбинированный фонарь

Последовательность снятия заднего ком-
бинированного фонаря <Универсал>
5. Крышка для обслуживания
6. Крышка лампы задней двери
7. Задний комбинированный фонарь
•  Водонепроницаемая пленка задней двери

(См. Главу 42).

8. Лампа задней двери
9. Уплотнитель

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Задний комбинированный фонарь

54-50

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЗАДНЕГО КОМБИНИРОВАННОГО ФОНАРЯ

<СЕДАН>

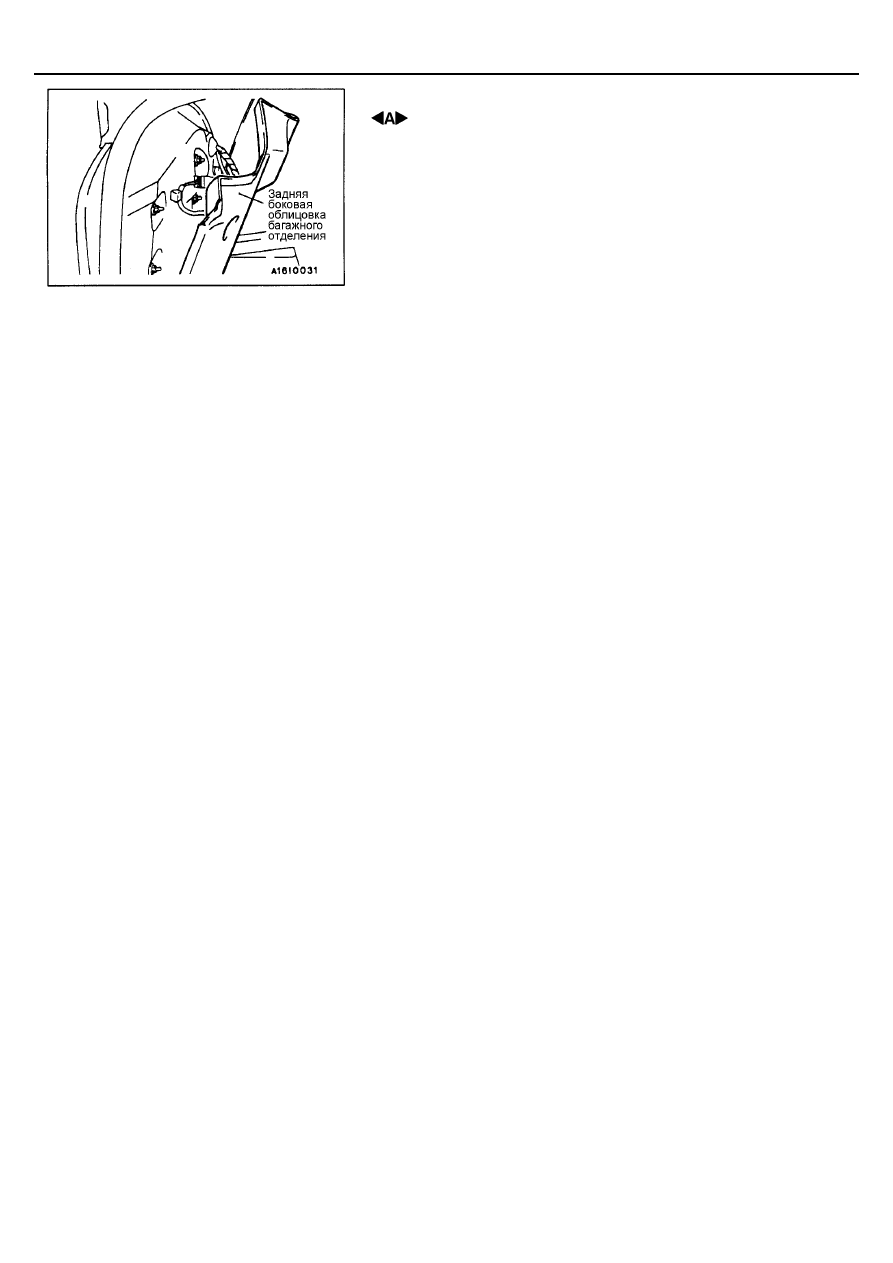

1.

Отогните вверх заднюю боковую облицовку багажного отделения
как показано на рисунке, отверните крепежную гайку и отсоедините
разъем.

2.

Снимите задний комбинированный фонарь.

ПРОВЕРКА

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ И ПЕРЕКЛЮ-
ЧАТЕЛЯ УКАЗАТЕЛЕЙ ПОВОРОТОВ

См. стр. 54-41.

ПРОВЕРКА РЕЛЕ ЗАДНИХ ФОНАРЕЙ <Автомобили с сис-
темой освещения в дневное время>

См. стр. 54-42.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Верхний стоп-сигнал

54-51

ВЕРХНИЙ СТОП-СИГНАЛ

СНЯТИЕ И УСТАНОВКА

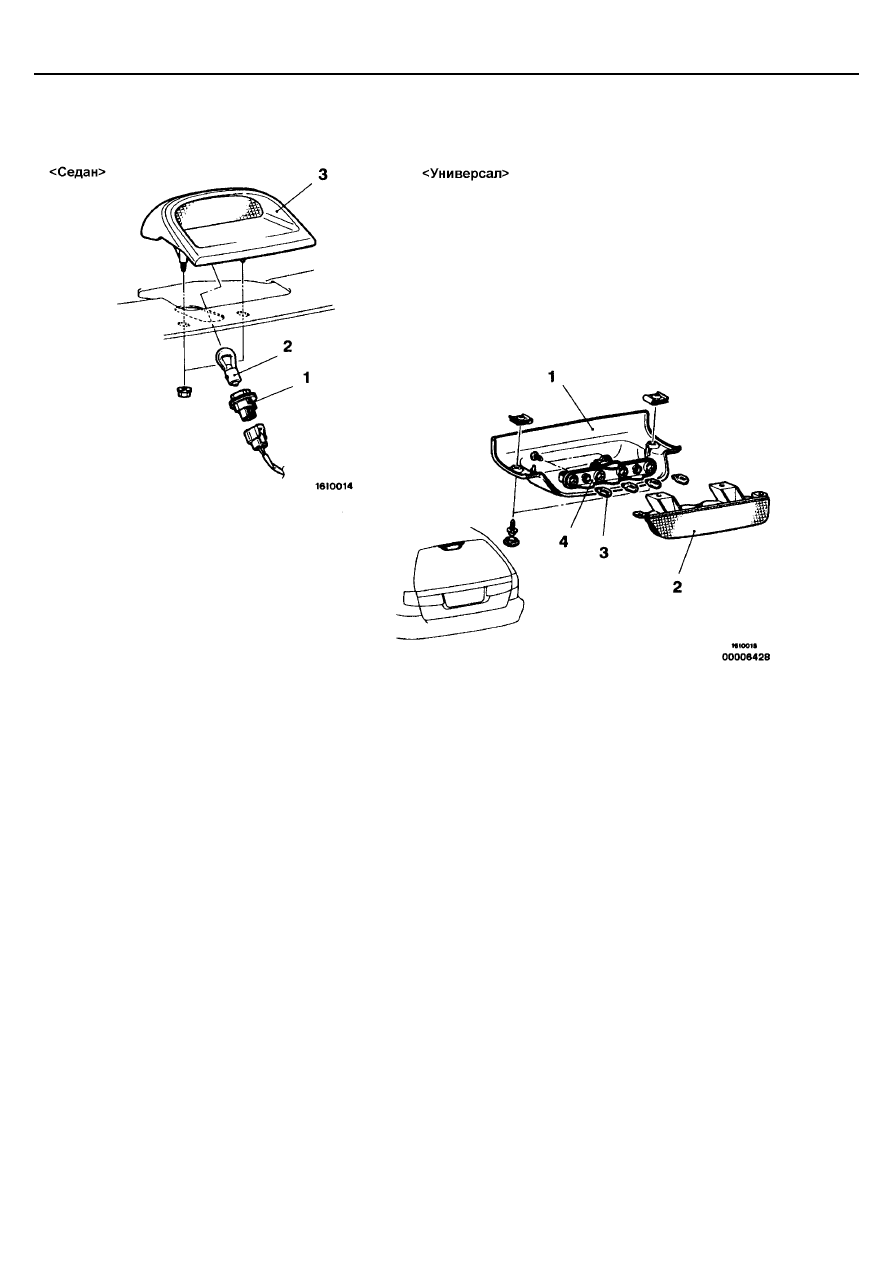

Последовательность снятия деталей
<Седан>
1. Патрон в сборе
2. Лампа
3. Верхний стоп сигнал

Последовательность снятия деталей
<Универсал>
1. Крышка
2. Блок стоп-сигнала
3. Лампа
4. Патрон в сборе
