ОБОРУДОВАНИЕ САЛОНА -

Основные данные для регулировок и контроля /
Специальный инструмент / Панель приборов

52A-3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальное значение

Сопротивление спирали подогревателя спинки сидения (между выводами), Ом

Примерно 8

Между выводами 2 и 3

Примерно 8

Сопротивление спирали подогревателя подушки сидения
(между выводами), Ом

Между выводами 1 и 2

0

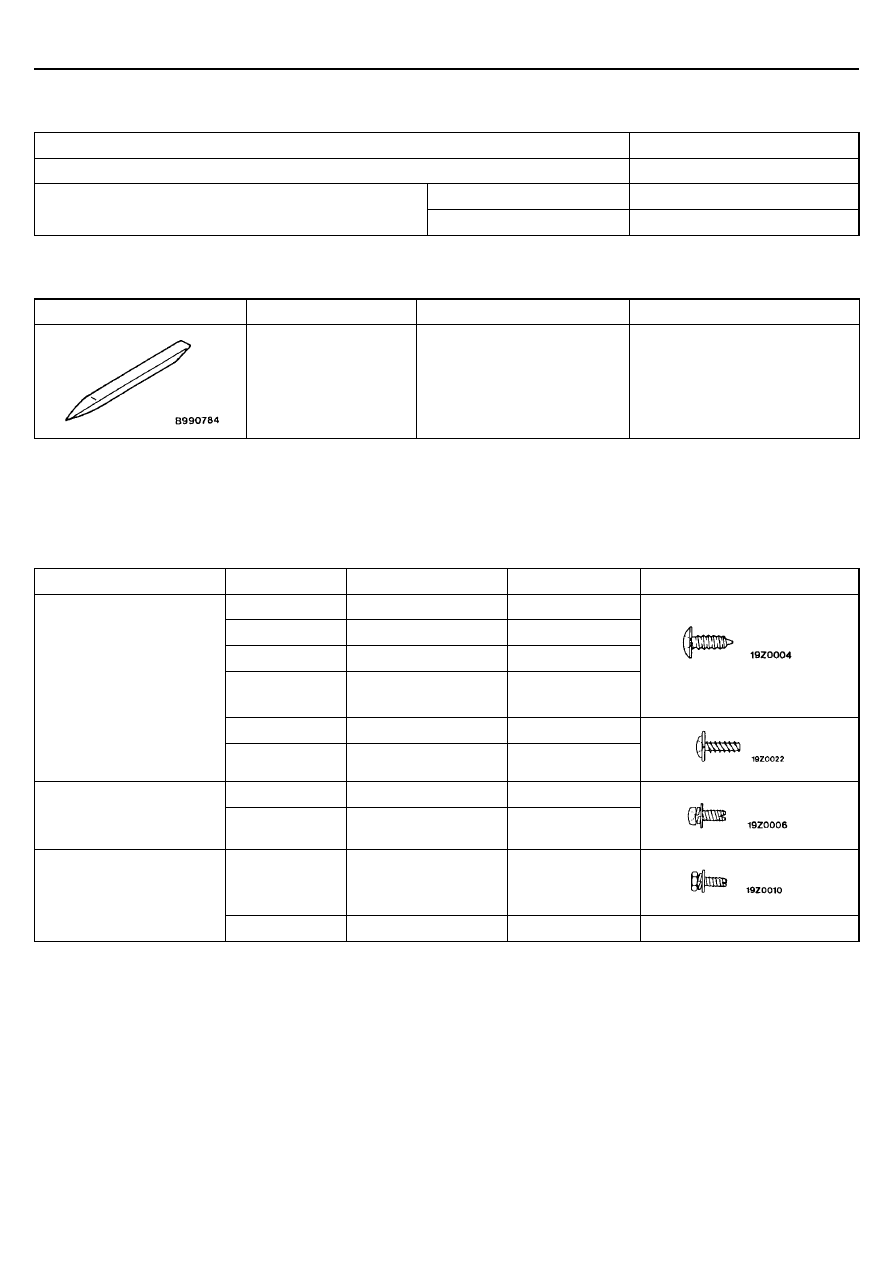

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Использование

МВ990784

Съемник деталей отделки

Снятие переключателя,
облицовки и т. п.

ПАНЕЛЬ ПРИБОРОВ

СНЯТИЕ И УСТАНОВКА

Для установки панели приборов используются различные типы болтов и винтов, которые описаны ниже в таблице.
Они также обозначены соответствующими символами на рисунках.

Название

Обозначение

Размер, мм (D x L)

Цвет

Вид

A

5 х 12

-

B

5 х 14

-

C

5 х 16

-

D

4 х 25

Черный

E

5 х 12

-

Саморез

F

5 х 20

-

G

5 х 16

-

Винт в сборе с шайбой

H

5 х 20

-

I

6 х 16

-

Болт в сборе с шайбой

J

6 х 20

-

D = диаметр резьбы
L = Длина рабочей части (болта)

ОБОРУДОВАНИЕ САЛОНА -

Панель приборов

52A-4

ВНИМАНИЕ: SRS
Перед снятием / установкой модуля подушки
безопасности пассажира, всегда смотрите процедуры

в Главе 52В – Модуль подушки безопасности и
часовая пружина.

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

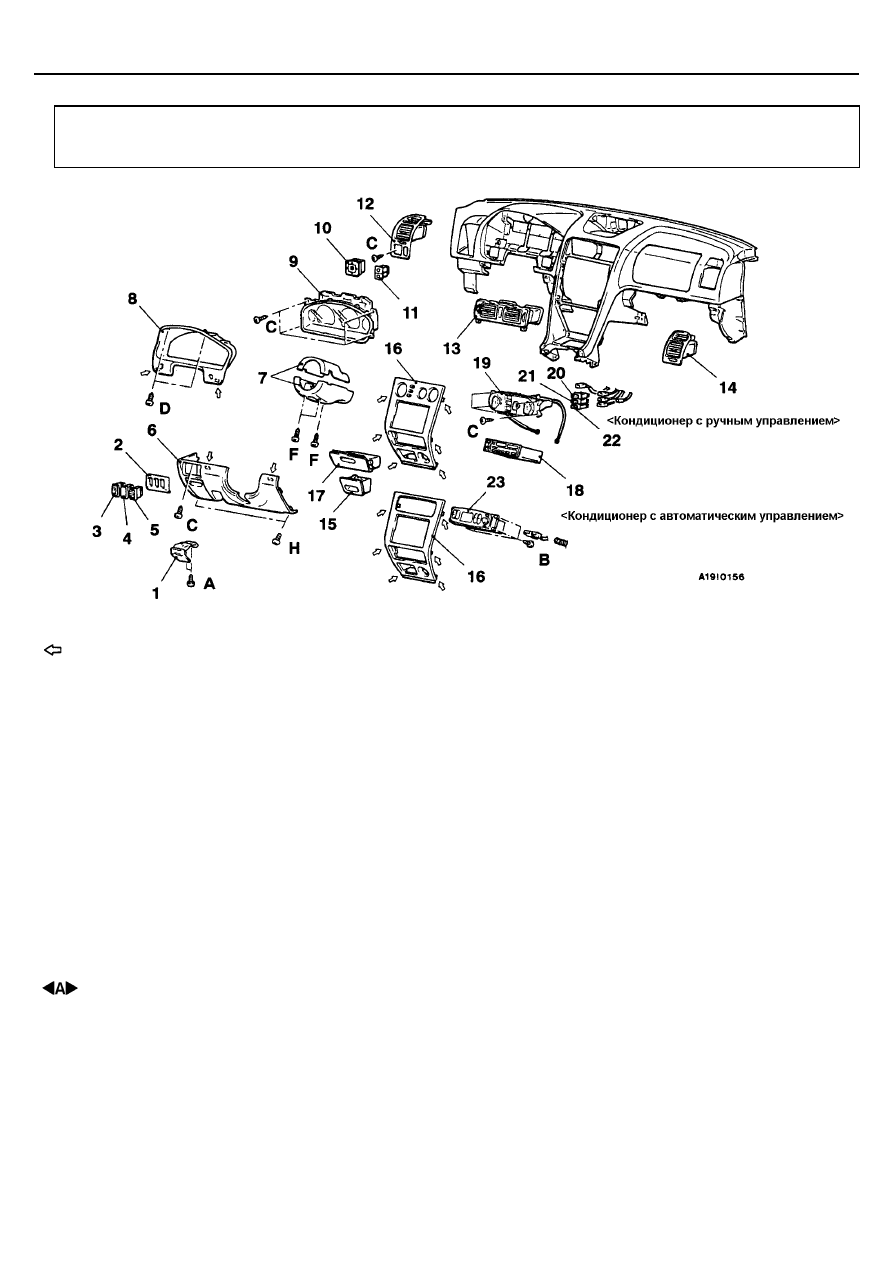

Последовательность снятия деталей
1. Ручка привода замка капота
2. Облицовка (накладка) переключателей
3. Переключатель противобуксовочной

системы (TCL) или главный переключатель
круиз-контроля

4. Переключатель противобуксовочной

системы (TCL) или заглушка

5. Переключатель корректора фар
6. Нижняя крышка
7. Крышка рулевой колонки
8. Облицовка (накладка) комбинации

приборов

9. Комбинация приборов
10. Переключатель управления приводом

боковых зеркал заднего вида

11. Выключатель противотуманных фар
12. Боковой дефлектор в сборе (левый)
13. Центральный дефлектор в сборе
14. Боковой дефлектор в сборе (правый)

15. Пепельница
•    Панель напольной консоли (См. стр. 52А-7)

16. Панель центральной консоли
17. Отделение для очков
18. Радиомагнитола
19. Управление отопителем в сборе

(См. Главу 55 – Кондиционер с ручным
управлением)

20. Выключатель обогревателя заднего стекла
21. Выключатель кондиционера
22. Переключатель рециркуляция / вентиляция
23. Панель управления кондиционером и

электронный блок управления в сборе

ОБОРУДОВАНИЕ САЛОНА -

Панель приборов

52A-5

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

•   Ящик напольной консоли (См. стр. 52А-7)

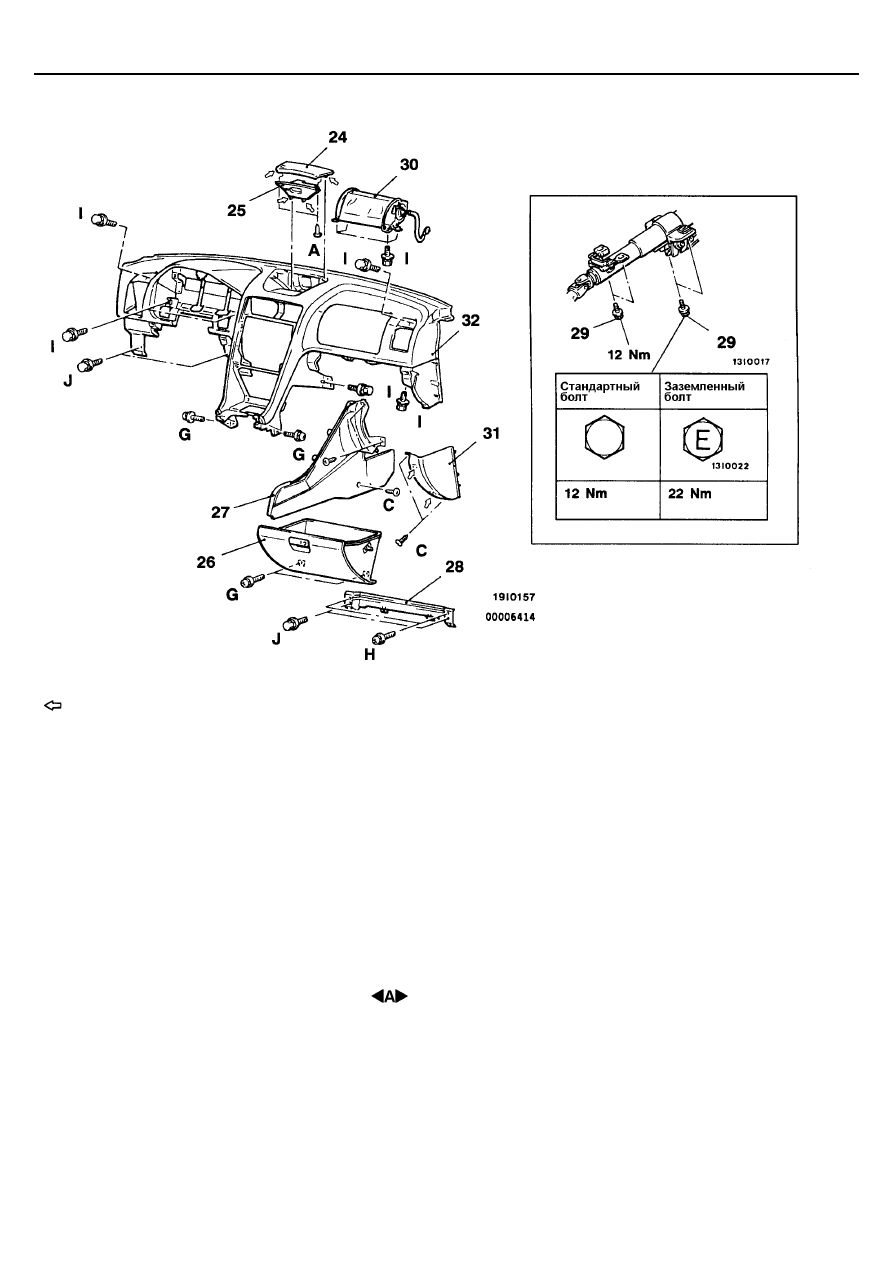

31. Угловая панель
32. Панель приборов в сборе

24. Облицовка (накладка) центрального

дисплея

25. Часы
26. Вещевой ящик
•   Нижняя крышка (См. Главу 52В)

27. Боковая крышка
28. Рама вещевого ящика
29. Болты крепления рулевого управления
30. Модуль боковой подушки безопасности

переднего пассажира (См. Главу 52В)

Внимание:
Один из болтов крепления рулевого вала должен быть
заземленным. Заземленный болт имеет маркировку “E” на
своей головке.

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЦЕНТРАЛЬНОГО ДЕФЛЕКТОРА В СБОРЕ

См. Главу 54 – Выключатель аварийной сигнализации.

ОБОРУДОВАНИЕ САЛОНА -

Панель приборов

52A-6

РАЗБОРКА И СБОРКА

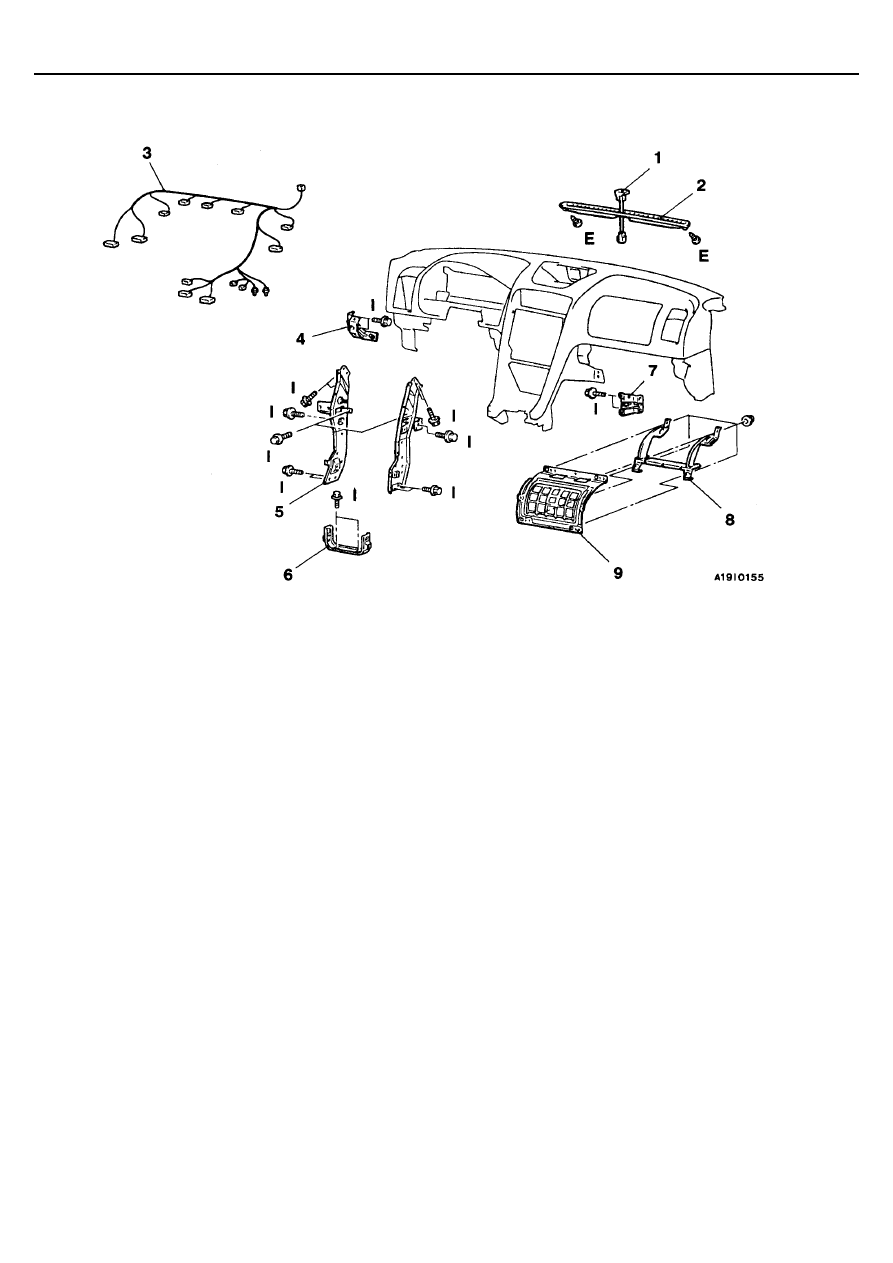

Последовательность снятия деталей
•  Воздуховоды отопителя (См. Главу 55)

1. Фотоэлемент (См. Главу 55)
2. Облицовка обогревателя ветрового

стекла

3. Жгут проводов панели инструментов
4. Нижний кронштейн панели приборов со

стороны водителя

5. Центральный усилитель

6. Кронштейн консоли
7. Нижний кронштейн панели приборов со

стороны пассажира

8. Задний кронштейн подушки безопасности со

стороны пассажира

9. Усилитель подушки безопасности в сборе
