КУЗОВ

 – Люк

42-65

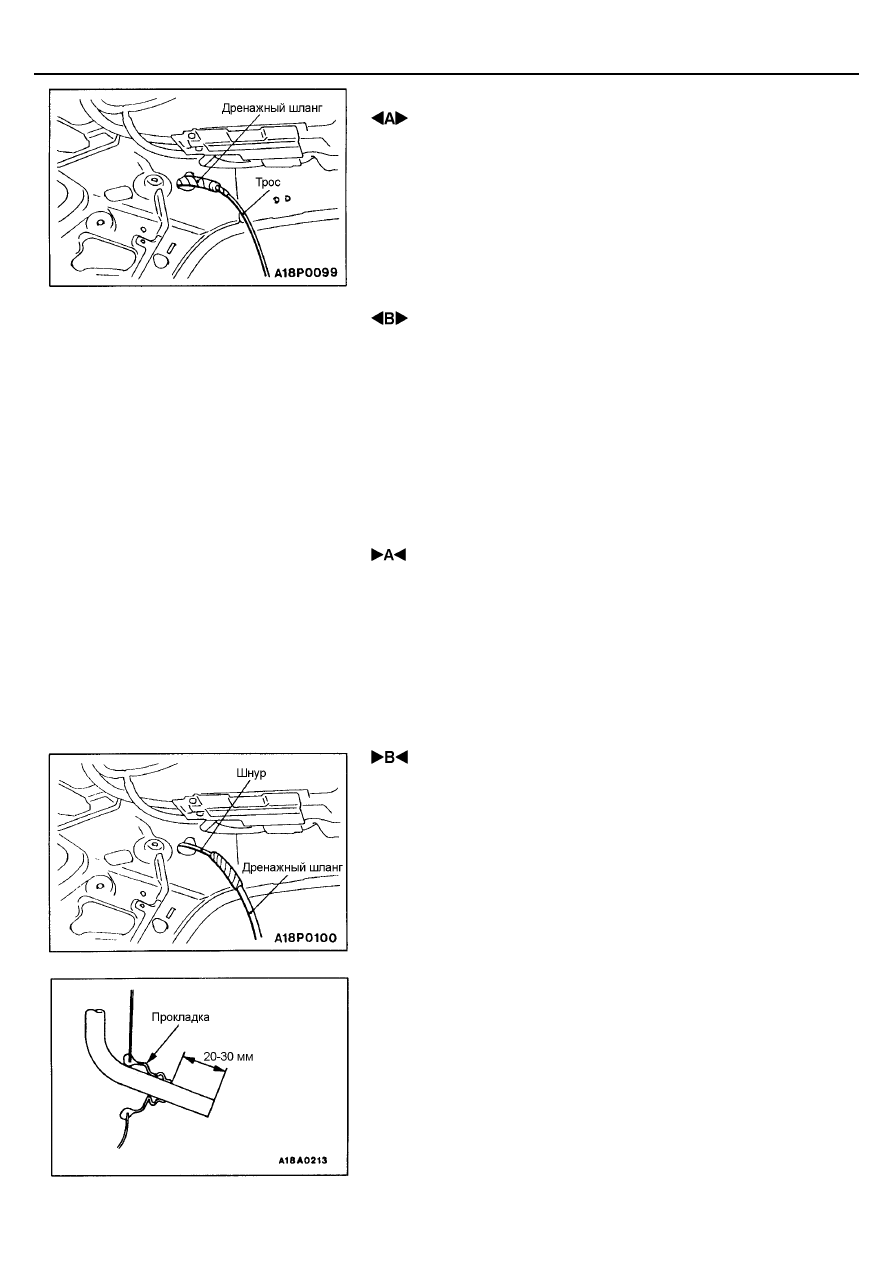

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ДРЕНАЖНОГО ШЛАНГА

Соедините трос с концом дренажного шланга, и обмотайте изоляционную
ленту вокруг соединения. Затем вытяните дренажный шланг из салона
автомобиля.

 СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА

Внимание:
Перед снятием электродвигателя привода люка полностью закройте
крышку люка. Если положение полного закрытия крышки люка и
электродвигателя не совпадает, это приведет к нарушению работы
привода люка.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА

В случае неправильной установки полностью закрытого положения элек-
тродвигателя проделайте следующие операции.
1.

Подсоедините тестер к выводам (5) и (6) разъема.

2.

Включайте электродвигатель привода люка до тех пор, пока он не
достигнет положения, при котором выключатель переключиться из
"ВКЛ." в "ВЫКЛ." или наоборот, и только после этого установите элек-
тродвигатель на место.

 УСТАНОВКА ДРЕНАЖНОГО ШЛАНГА

1.

Привяжите к концу дренажного шланга шнур и обмотайте место со-
единения изолентой, чтобы на стыке не было неровностей.

2.

Вытягивая шнур, вытяните дренажный шланг.

3.

Выдвиньте дренажный шланг относительно уплотнения как показано
на рисунке.

КУЗОВ

 – Люк

42-66

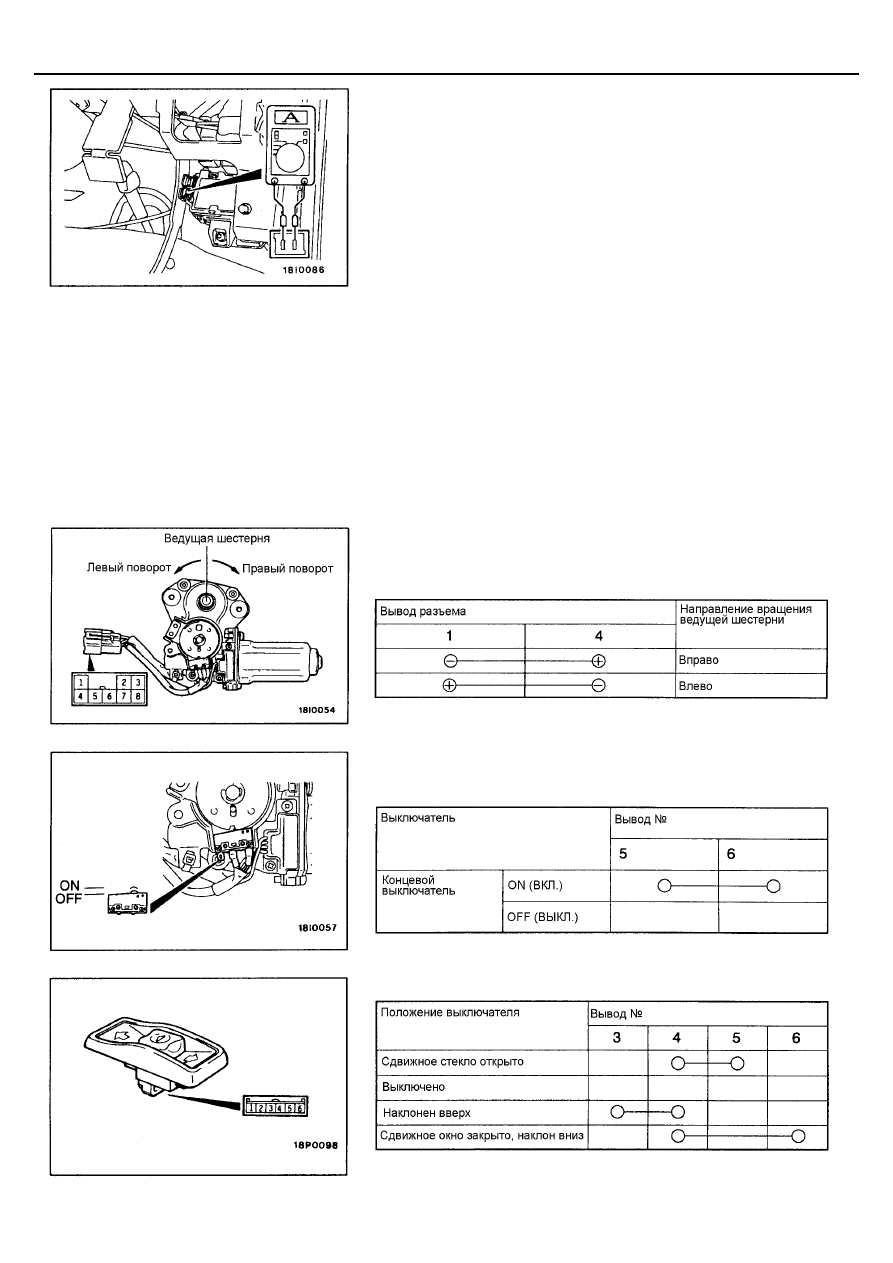

ПРОВЕРКА

ПРОВЕРКА РАБОЧЕЙ СИЛЫ ТОКА ПРИВОДА СТЕКЛА
КРЫШКИ ЛЮКА

1.

Снимите предохранитель привода люка и подсоедините тестер как
показано на рисунке.

2.

Нажмите переключатель электропривода люка в положение ON (ВКЛ).
и измерьте величины рабочего тока в диапазонах между положениями
люка, когда он начинает движение, полностью открыт, полностью за-
крыт и когда он полностью приподнят вверх.
Номинальное значение: 7 А или меньше (при 20°°°°С)

3.

Если рабочий ток превышает номинальное значение, проверьте сле-
дующие моменты.
•

Правильность установки, коробление или заклинивание люка в
сборе.

•

Заедание троса привода люка

•

Перекос крышки люка

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЛЮКА КРЫ-
ШИ

Проверьте направление вращения ведущей шестерни, когда аккумулятор-
ная батарея подсоединена к разъему.

ПРОВЕРКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ

Снимите концевой выключатель с электродвигателя привода люка крыши,
и затем проверьте работу концевого выключателя.

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЭЛЕКТРОПРИВОДА ЛЮКА

КУЗОВ

 – Люк

42-67

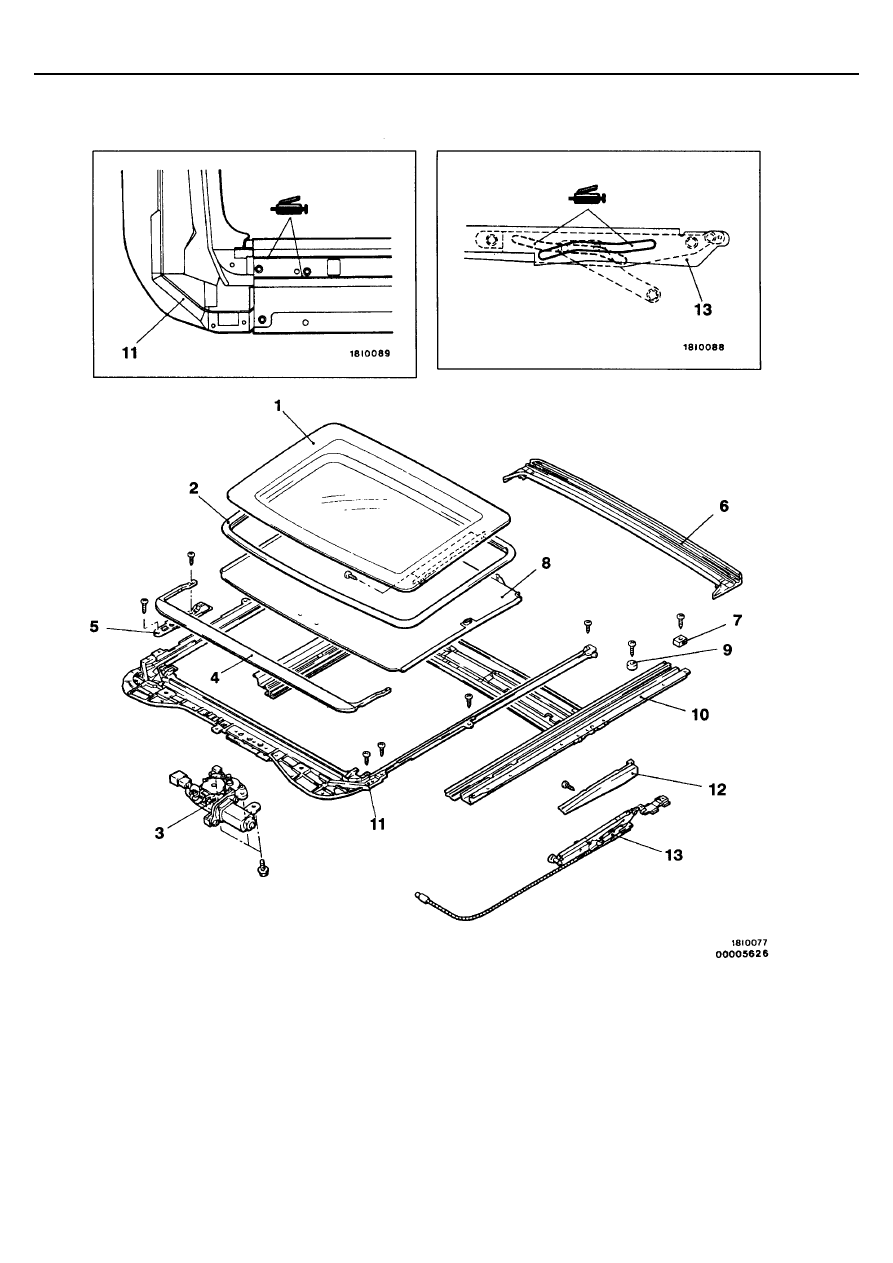

РАЗБОРКА И СБОРКА

<Седан>

Последовательность снятия деталей
1. Стекло крышки люка в сборе
2. Уплотнитель
3. Электродвигатель привода люка
4. Панель дефлектора крыши
5. Направляющий блок
6. Водоотводящий канал крыши
7. Ограничитель панели

8. Шторка в сборе
9. Ограничитель направляющей
10. Направляющая
11. Корпус
12. Боковой дефлектор
13. Трос привода в сборе

КУЗОВ

 – Люк

42-68

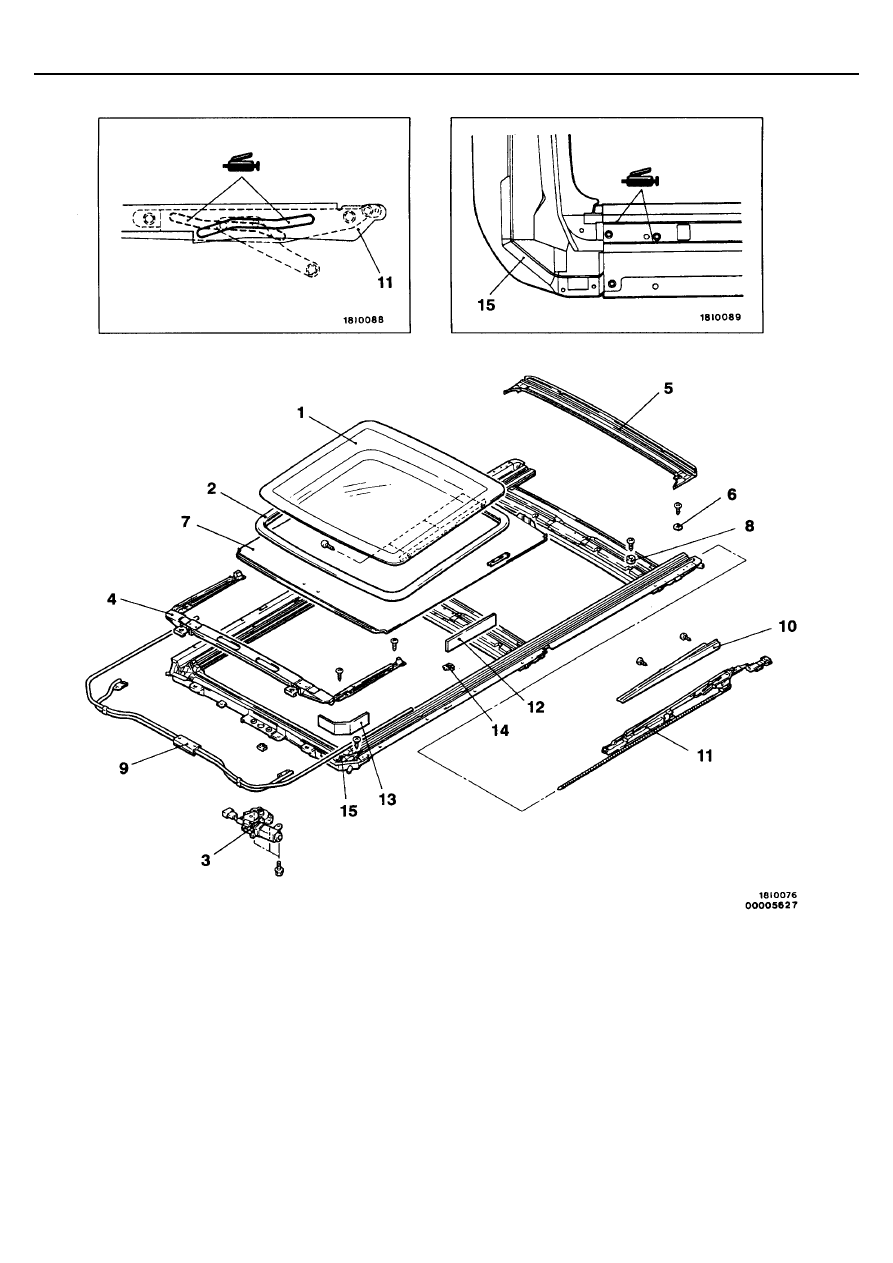

<Универсал>

Последовательность снятия деталей
1. Стекло крышки люка в сборе
2. Уплотнитель
3. Электродвигатель привода люка
4. Панель дефлектора крыши
5. Водоотводящий канал крыши
6. Ограничитель панели
7. Шторка в сборе
8. Ограничитель направляющей

9. Направляющая оболочка троса
10. Боковой дефлектор
11. Трос привода в сборе
12. Уплотнитель
13. Уплотнитель
14. Фиксатор
15. Направляющая
