РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя рулевого управления

37A-33

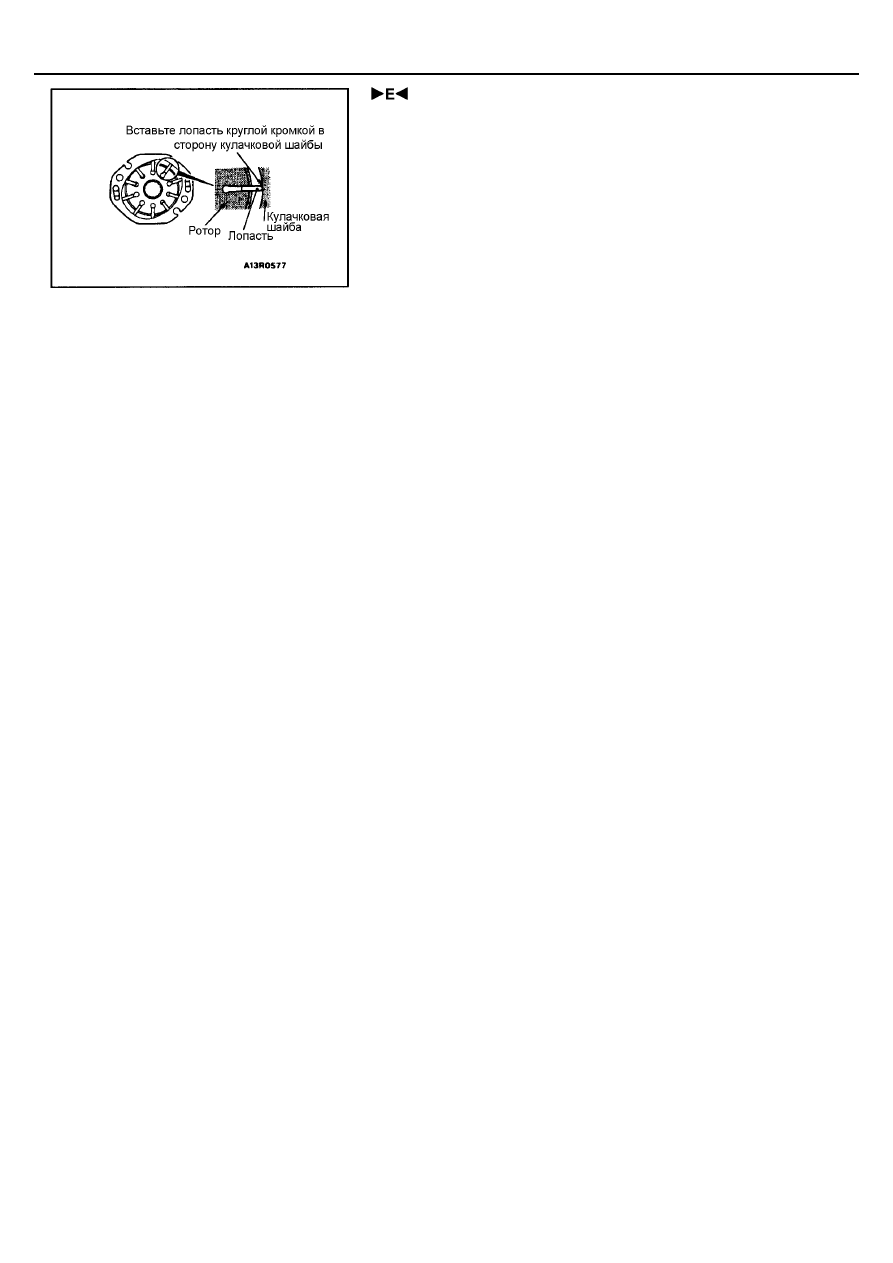

 УСТАНОВКА ЛОПАСТЕЙ

Установите лопасти в ротор, обратив особое внимание на направление
установки.

ПРОВЕРКА

•

Проверьте отсутствие засорения в клапане регулировки расхода жид-
кости.

•

Проверьте отсутствие износа или повреждений на шкиве в сборе.

•

Проверьте отсутствие "ступенчатого" износа на лопастях и в пазах
ротора.

•

Проверьте отсутствие "ступенчатого" износа на сопрягаемых поверх-
ностях лопастей и кулачковой шайбы.

•

Проверьте отсутствие повреждений на лопастях.

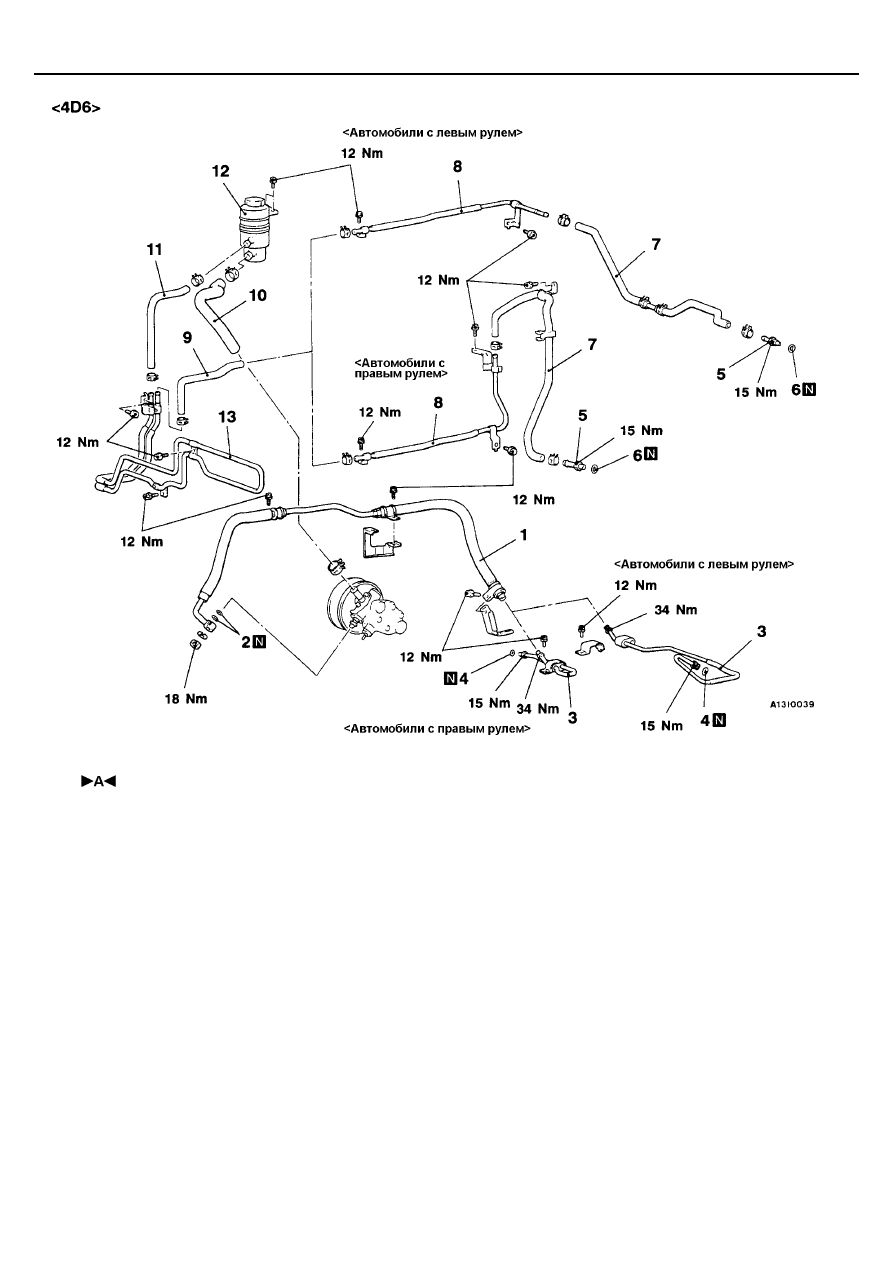

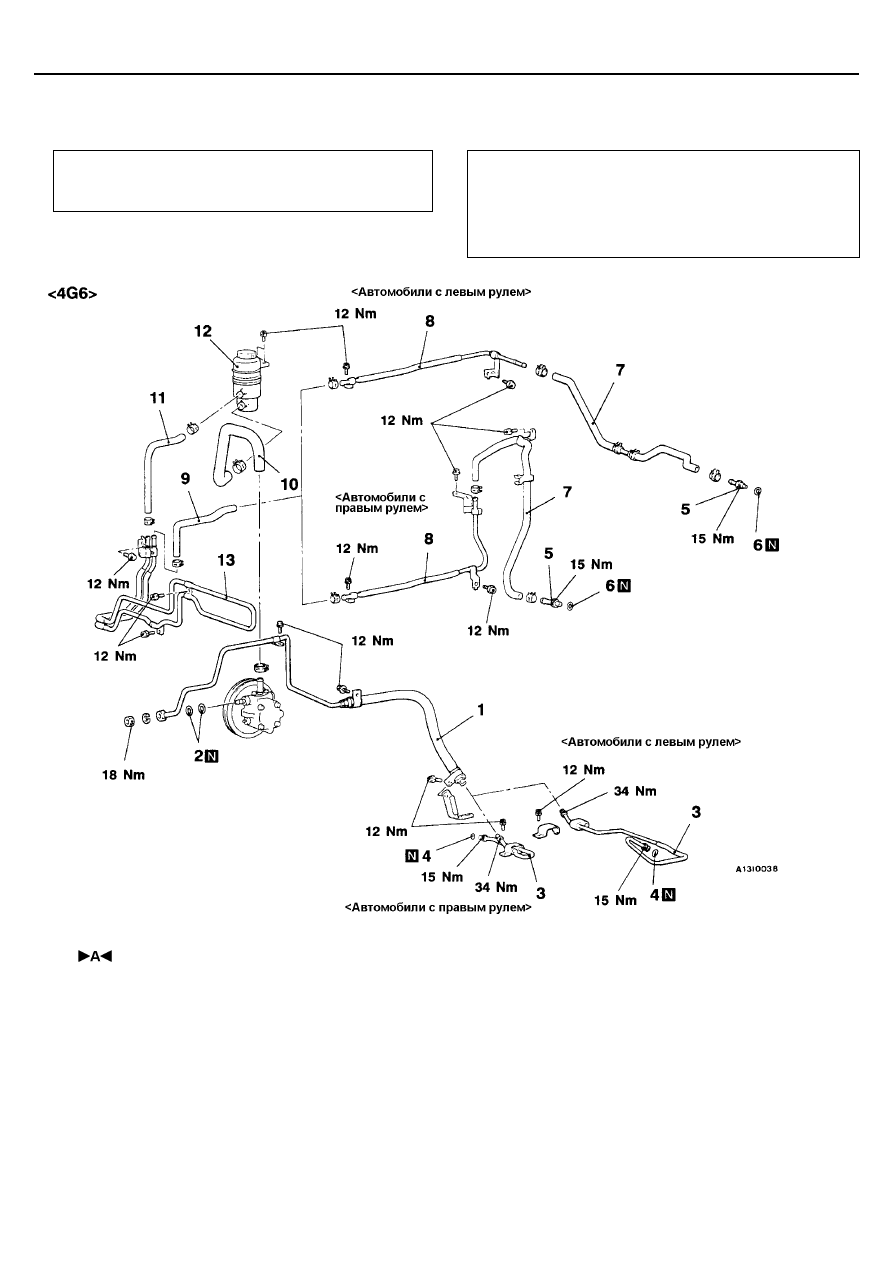

РУЛЕВОЕ УПРАВЛЕНИЕ -

Шланги гидросистемы усилителя руле-
вого управления

37A-34

ШЛАНГИ ГИДРОСИСТЕМЫ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

Предварительные операции
•  Слив жидкости из гидросистемы усилителя рулевого

управления (См. стр. 37А-9).

•

Снятие переднего бампера (См. Главу 51).

Заключительные операции
•

Установка переднего бампера (См. Главу 51).

•

Заливка жидкости в гидросистему усилителя рулевого
управления (См. стр. 37А-9).

•

Удаление воздуха из гидросистемы усилителя рулево-
го управления (См. стр. 37А-10).

1. Шланг высокого давления гидроусилителя

рулевого управления

2. Кольцевая прокладка
3. Трубка высокого давления гидроусилителя

рулевого управления

4. Кольцевая прокладка
5. Возвратная трубка гидроусилителя руле-

вого управления (низкого давления)

6. Кольцевая прокладка
7. Возвратный шланг гидроусилителя руле-

вого управления (низкого давления)

8. Возвратная трубка гидроусилителя рулево-

го управления (низкого давления)

9. Возвратный шланг гидроусилителя рулево-

го управления (низкого давления)

10. Впускной шланг насоса гидроусилителя

рулевого управления (низкого давления)

11. Возвратный шланг гидроусилителя рулево-

го управления (низкого давления)

12. Бачок гидросистемы усилителя рулевого

управления

13. Трубка охладителя

РУЛЕВОЕ УПРАВЛЕНИЕ -

Шланги гидросистемы усилителя руле-
вого управления

37A-35

1. Шланг высокого давления гидроусилителя

рулевого управления

2. Кольцевая прокладка
3. Трубка высокого давления гидроусилите-

ля рулевого управления

4. Кольцевая прокладка
5. Возвратная трубка гидроусилителя руле-

вого управления (низкого давления)

6. Кольцевая прокладка
7. Возвратный шланг гидроусилителя руле-

вого управления (низкого давления)

8. Возвратная трубка гидроусилителя рулево-

го управления (низкого давления)

9. Возвратный шланг гидроусилителя рулево-

го управления (низкого давления)

10. Впускной шланг насоса гидроусилителя

рулевого управления (низкого давления)

11. Возвратный шланг гидроусилителя рулево-

го управления (низкого давления)

12. Бачок гидросистемы усилителя рулевого

управления

13. Трубка охладителя

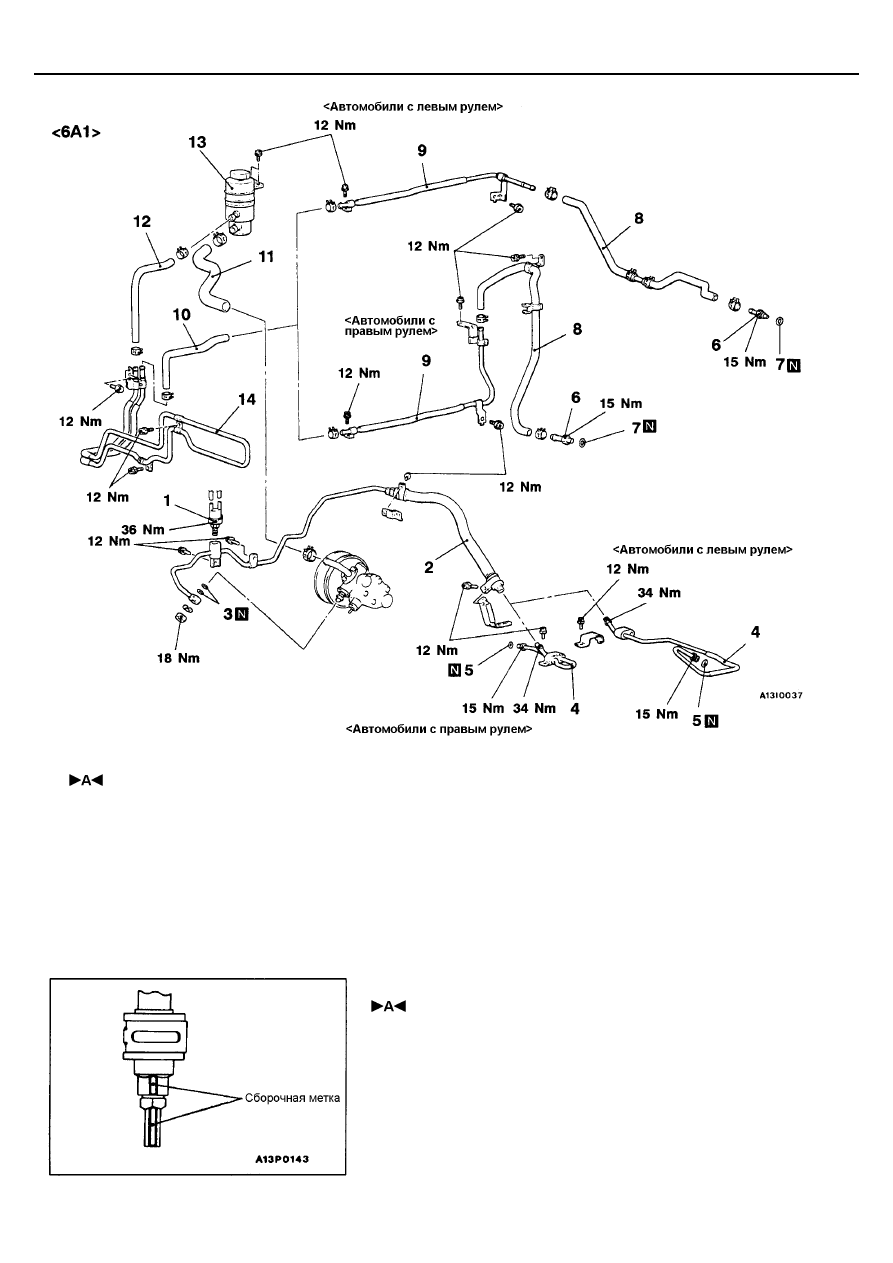

РУЛЕВОЕ УПРАВЛЕНИЕ -

Шланги гидросистемы усилителя руле-
вого управления

37A-36

1. Управляющий пневмоклапан
2. Шланг высокого давления гидроусилителя

рулевого управления

3. Кольцевая прокладка
4. Трубка высокого давления гидроусилителя

рулевого управления

5. Кольцевая прокладка
6. Возвратная трубка гидроусилителя рулевого

управления (низкого давления)

7. Кольцевая прокладка

8. Возвратный шланг гидроусилителя рулевого управ-

ления (низкого давления)

9. Возвратная трубка гидроусилителя рулевого управ-

ления (низкого давления)

10. Возвратный шланг гидроусилителя рулевого управ-

ления (низкого давления)

11. Впускной шланг насоса гидроусилителя рулевого

управления (низкого давления)

12. Возвратный шланг гидроусилителя рулевого управ-

ления (низкого давления)

13. Бачок гидросистемы усилителя рулевого управления
14. Трубка охладителя

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА НАГНЕТАТЕЛЬНОГО ШЛАНГА

Совместите сборочные метки на шланге высокого давления и трубке высо-
кого давления и установите шланг гидроусилителя рулевого управления.
