СТОЯНОЧНЫЙ ТОРМОЗ -

Специальный инструмент /
Технические операции на автомобиле

36-3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Назначение

МВ990998

Специальный инструмент

Фиксация ступицы заднего колеса

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА И РЕГУЛИРОВКА ХОДА РЫЧАГА
СТОЯНОЧНОГО ТОРМОЗА

1.

Потяните рычаг стояночного тормоза с усилием примерно 196 Н и
сосчитайте число щелчков.
Номинальная величина:

5 - 7 щелчков <Автомобили с барабанными тормозами>
3 - 5 щелчков <Автомобили с дисковыми тормозами и
встроенным барабанным стояночным тормозом>

2.

Если ход рычага стояночного тормоза не соответствует номинальному
значению, отрегулируйте его как описано ниже.
Снимите держатель стаканов напольной консоли, ослабьте затяжку
регулировочной гайки до конца тяги троса, чтобы освободить трос, и
затем отрегулируйте следующим образом:
<Автомобили с барабанными тормозами>
Повторяйте нажатие на педаль тормоза, пока ход не перестанет
изменяться.
ПРИМЕЧАНИЕ:
Повторяющееся нажатие на педаль тормоза автоматически
отрегулирует зазор между колодками и барабаном.
<Автомобили с дисковыми тормозами и встроенным барабанным
стояночным тормозом>

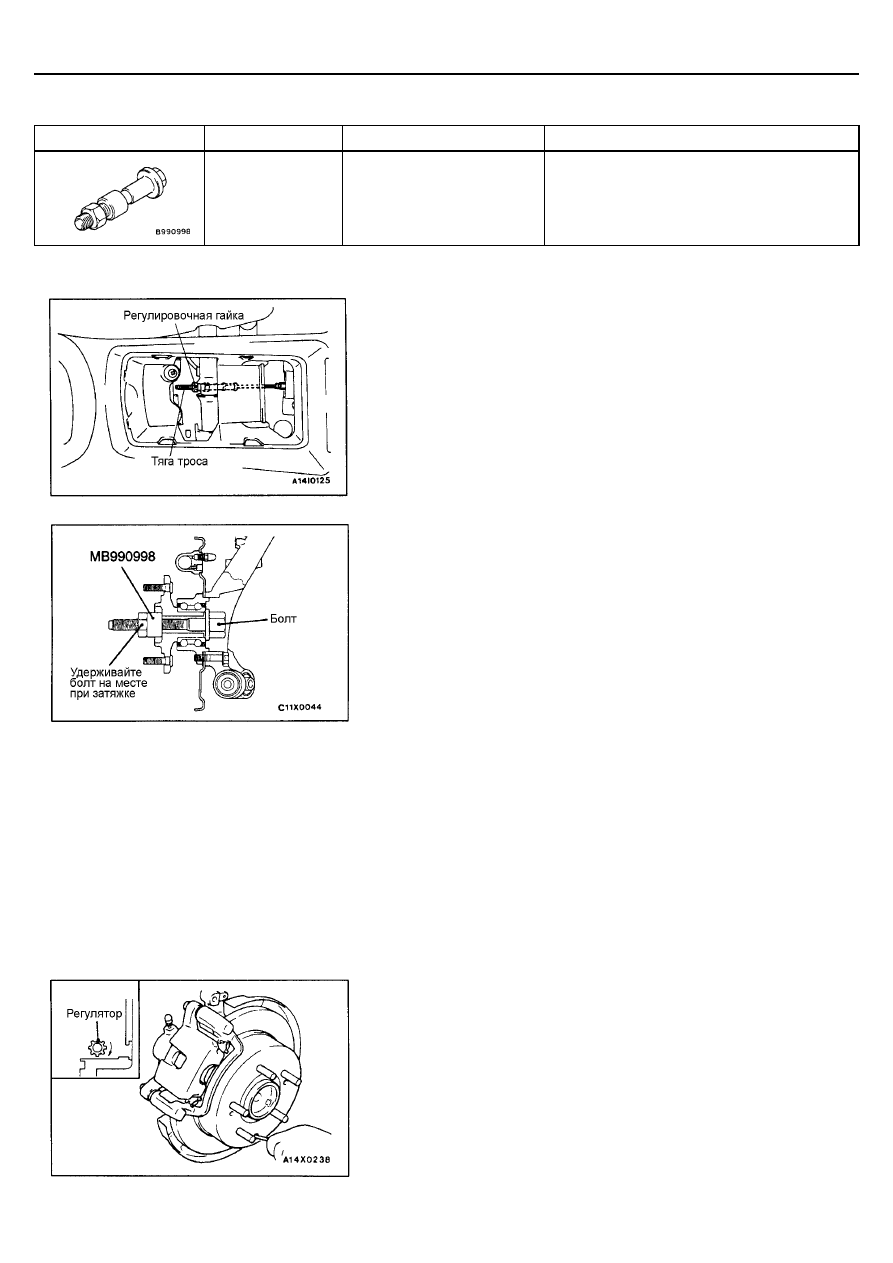

(1) Установите специальный инструмент на ступицу как показано на

рисунке.

(2) Снимите заглушку регулировочного с отверстия, и затем

используйте плоскую отвертку (-) чтобы повернуть регулятор в
направлении стрелки (направление при котором расходятся
колодки) чтобы диск не вращался.
Верните регулятор на пять щелчков в направлении
противоположном стрелке.

СТОЯНОЧНЫЙ ТОРМОЗ -



Технические операции на автомобиле

36-4

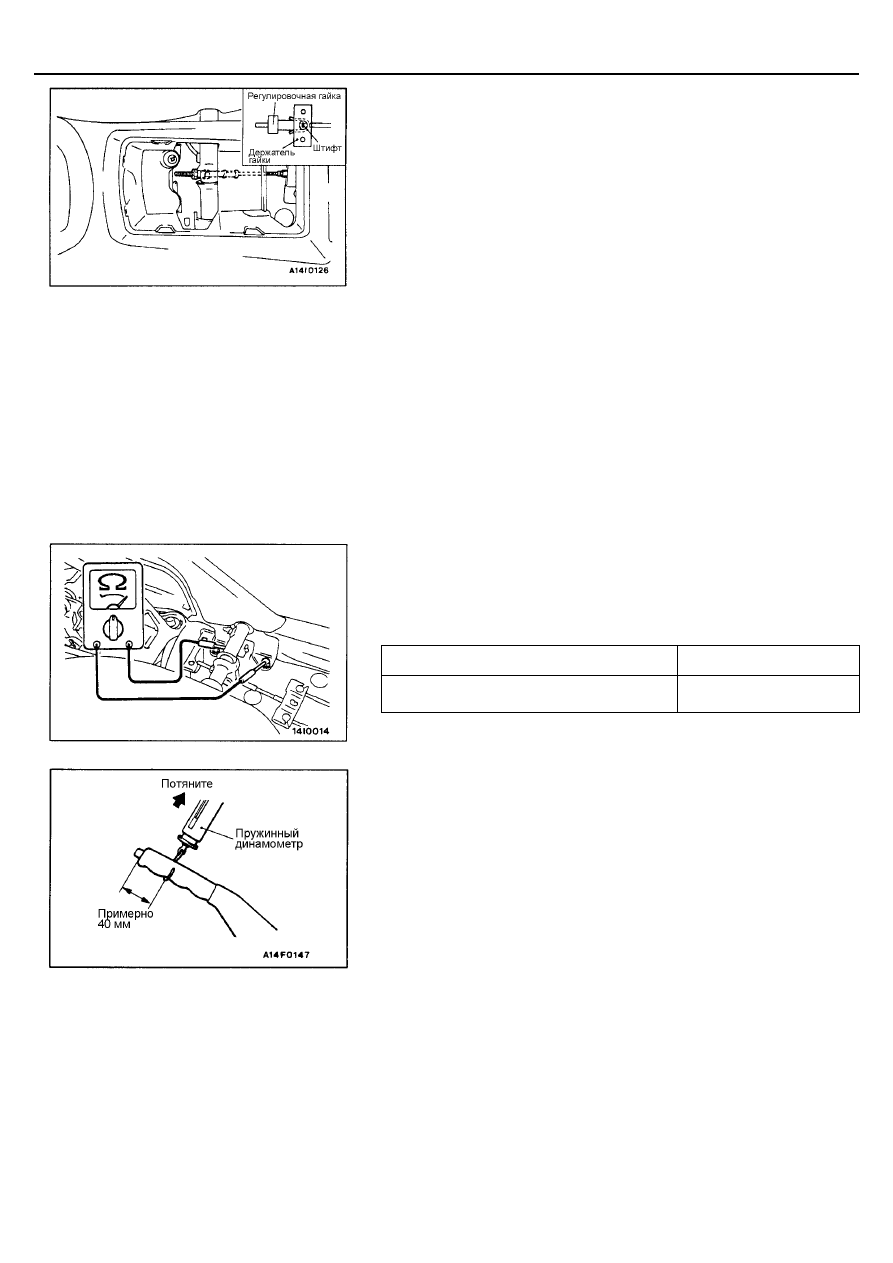

(3) Вращением регулировочной гайки отрегулируйте номинальную

величину хода рычага стояночного тормоза. После регулировки,
убедитесь в отсутствии зазора между регулировочной гайкой и
рычагом стояночного тормоза.

Внимание:
Если ход рычага стояночного тормоза меньше номинального
значения и торможение очень сильное, задние тормоза могут
прихватывать (подтормаживать).

(4) После регулировки хода рычага стояночного тормоза поднимите

домкратом заднюю часть автомобиля. Опустите вниз до упора
рычаг стояночного тормоза и, вращая задние колеса, убедитесь в
отсутствии прихватывания задних тормозов.

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ КОНТРОЛЬНОЙ
ЛАМПЫ СТОЯНОЧНОГО ТОРМОЗА

1.

Снимите напольную консоль (см. Главу 52А).

2.

Проверьте цепь между выводом выключателя контрольной лампы
стояночного тормоза и болтом крепления выключателя.

Рычаг поднят (затянут)

Цепь замкнута

Нижнее положение рычага

Цепь разомкнута

ПРИРАБОТКА НАКЛАДОК ТОРМОЗНЫХ
КОЛОДОК

Проведите приработку накладок после замены колодок стояночного
тормоза, дисков задних дисковых тормозов, или при недостаточном
торможении.
Внимание:
Проводите приработку накладок в месте с хорошей видимостью и
обратите особое внимание на безопасность.
1.

Отрегулируйте ход рычага стояночного тормоза.
Номинальная величина [Приложенное усилие: примерно 196 Н]

5 - 7 щелчков <Автомобили с барабанными тормозами>
3 - 5 щелчков <Автомобили с дисковыми тормозами и
встроенным барабанным стояночным тормозом>

2.

Прикрепите пружинный динамометр в центре ручки рычага
стояночного тормоза и потяните его с силой 98 - 147 Н в направлении
перпендикулярном к ручке.

3.

Двигайтесь на автомобиле с постоянной скоростью 35 - 50 км/ч на
протяжении 100 метров.

4.

Выключите стояночный тормоз и дайте тормозам остыть в течение 5 –
10 минут.

5.

Повторите процедуры описанные в пунктах со второго по четвертый 4
- 5 раз.

СТОЯНОЧНЫЙ ТОРМОЗ -

 Рычаг стояночного тормоза

36-5

РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

Предварительная операция
•

Снятие напольной консоли (См. Главу 52А).

Заключительные операции
•

Проверка и регулировка хода рычага стояночного
тормоза (См. стр. 36-3).

•

Установка напольной консоли (См. Главу 52А).

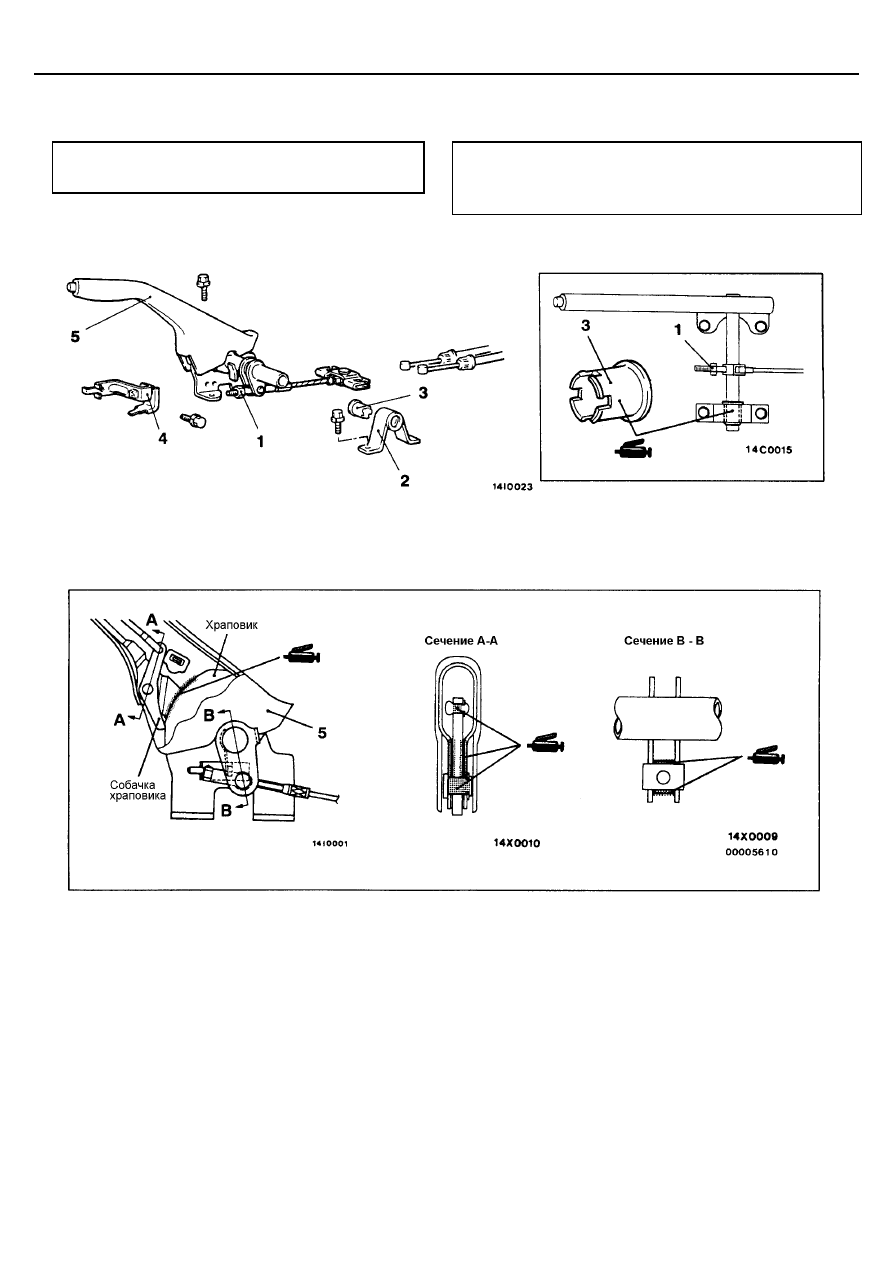

Основные операции по снятию деталей
1. Регулировочная гайка
2. Кронштейн стояночного тормоза
3. Втулка

4. Выключатель контрольной лампы

стояночного тормоза

5. Рычаг стояночного тормоза

СТОЯНОЧНЫЙ ТОРМОЗ -

Трос привода рычага стояночного тормоза
<барабанные тормоза>

36-6

ТРОС ПРИВОДА РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА
<БАРАБАННЫЕ ТОРМОЗА>

СНЯТИЕ И УСТАНОВКА

Предварительная операция
•

Снятие напольной консоли и заднего сиденья
(См. Главу 52А).

Заключительные операции
•

Проверка и регулировка хода рычага стояночного
тормоза (См. стр. 36-3).

•

Установка напольной консоли и заднего сиденья
(См. Главу 52А).

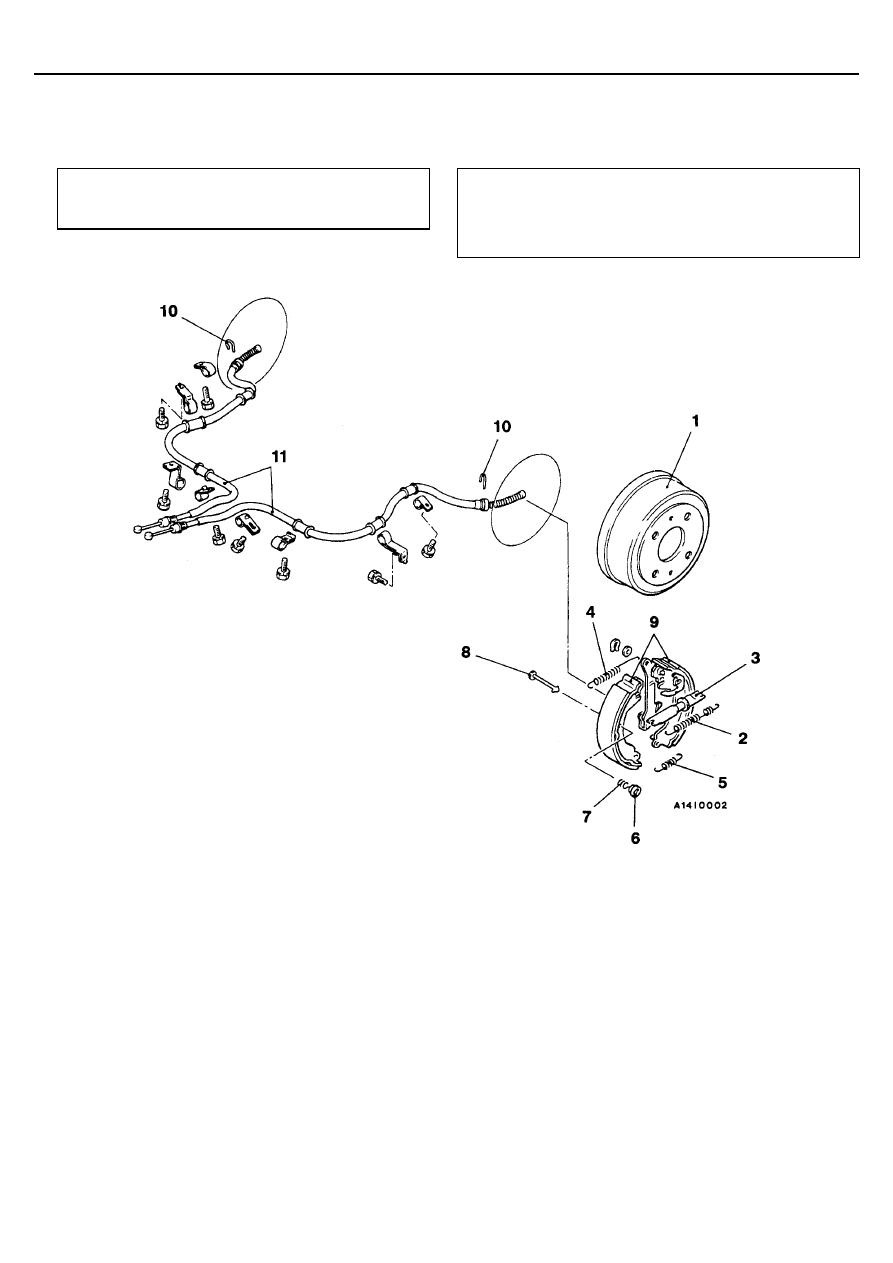

Последовательность снятия
1. Задний тормозной барабан
2. Пружина автоматического регулятора
3. Автоматический регулятор зазора в сборе
4. Верхняя возвратная пружина
5. Нижняя возвратная пружина
6. Колпачок держателя

7. Пружина держателя
8. Держатель тормозной колодки
9. Колодка и накладка в сборе
10. Держатель тормозной колодки
11. Трос привода стояночного тормоза
