ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система пуска двигателя

16-28

РАЗБОРКА И СБОРКА

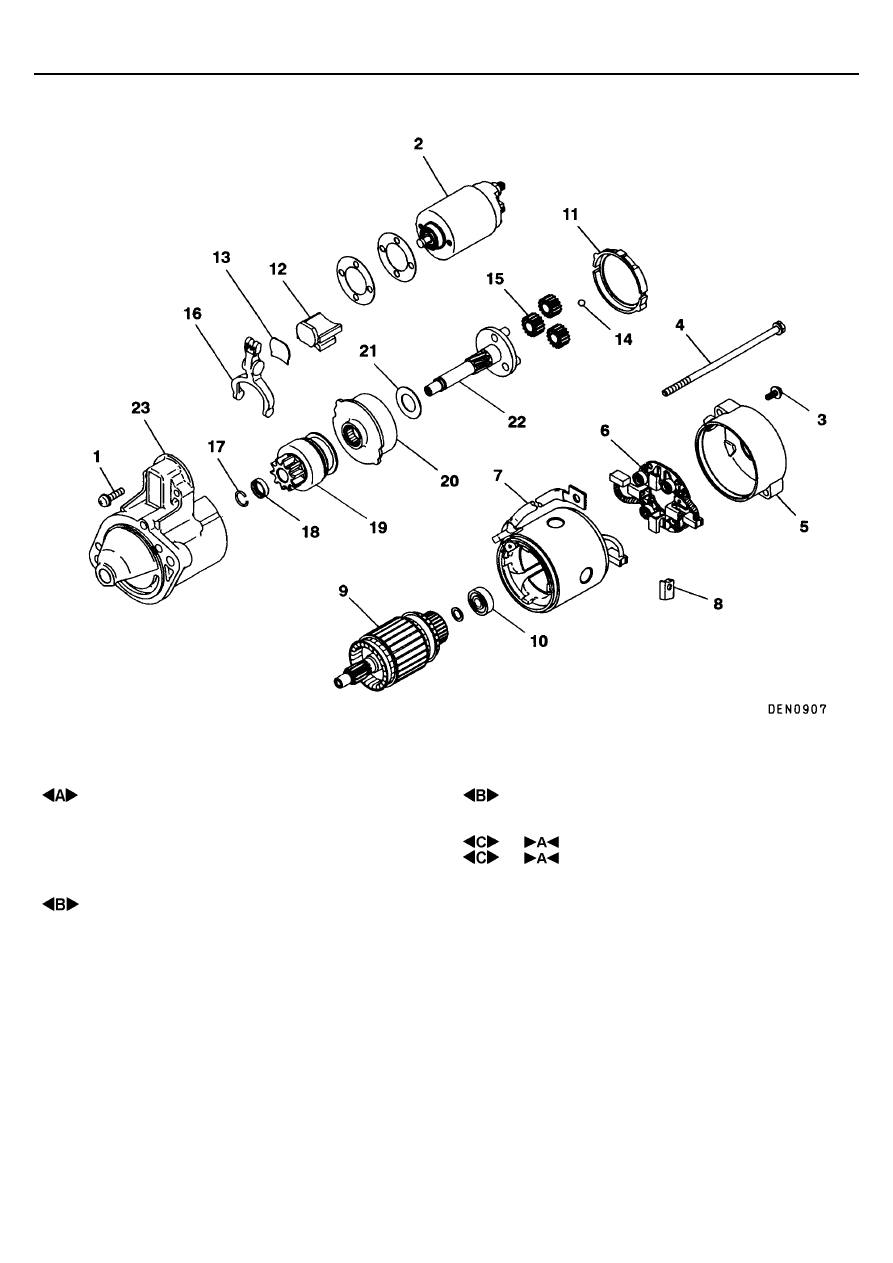

<СТАРТЕР С ПРЯМОЙ ПЕРЕДАЧЕЙ>

Последовательность операций

1. Винт
2. Тяговое реле
3. Прокладка
4. Пластина
5. Винт
6. Болт стяжной
7. Задняя крышка
8. Задний подшипник

9. Щеткодержатель
10. Полюс в сборе c обмоткой статора
11. Щетка
12. Якорь стартера
13. Рычаг привода
14. Шайба
15. Стопорное кольцо
16. Ограничительное кольцо
17. Обгонная муфта
18. Передняя крышка

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система пуска двигателя

16-29

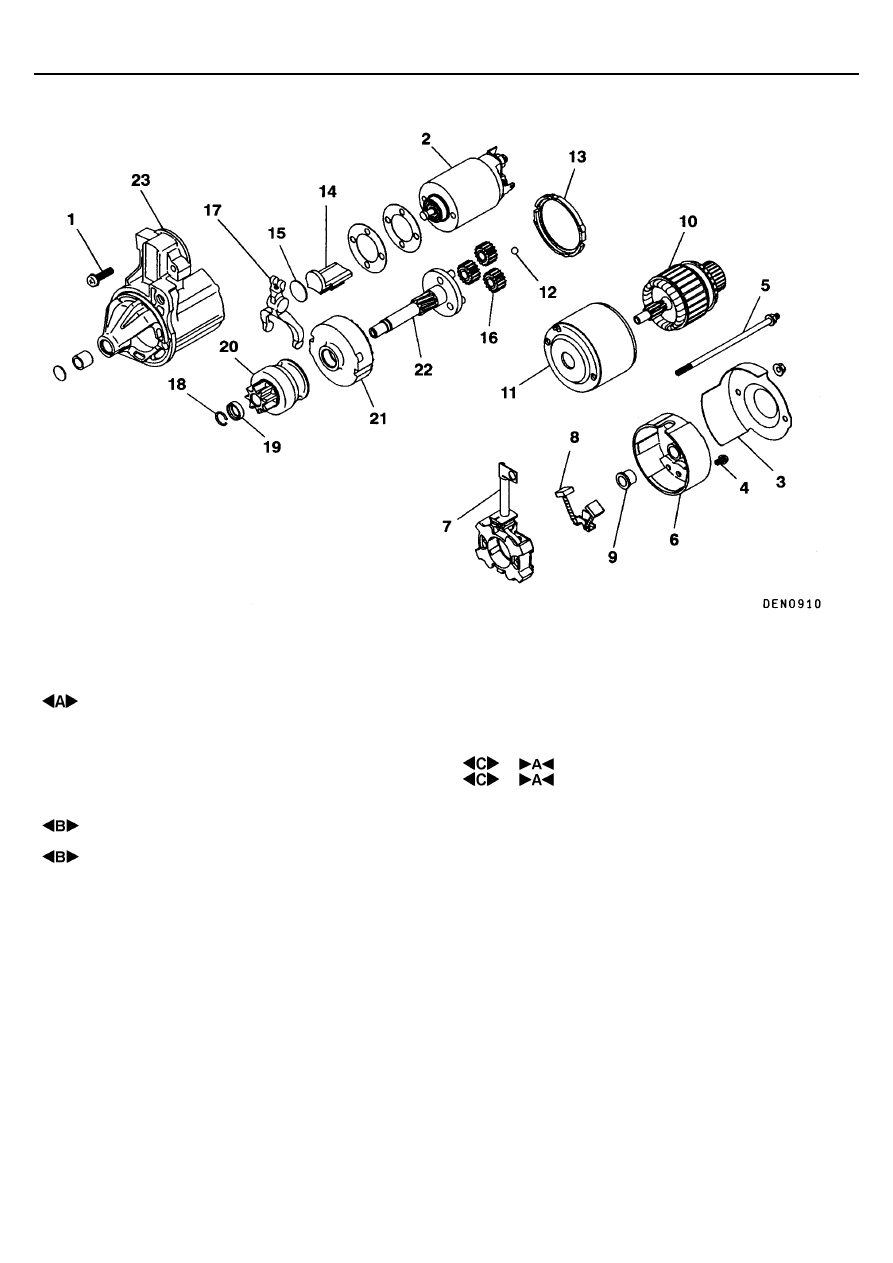

СТАРТЕР С ПОНИЖАЮЩЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧЕЙ ДЛЯ БЕНЗИНОВЫХ ДВИГАТЕЛЕЙ

Последовательность операций
1. Винт
2. Тяговое реле
3. Крышка стартера
4. Винт
5. Болт стяжной
6. Задняя крышка
7. Щеткодержатель
8. Щетка
9. Задний подшипник
10. Якорь
11. Полюс в сборе c обмоткой статора
12. Шарик

13. Уплотнительное кольцо А
14. Упор В
15. Пластина
16. Сателлиты
17. Рычаг привода
18. Стопорное кольцо
19. Ограничительное кольцо
20. Муфта обгонная
21. Шестерня внутреннего зацепления

(корона)

22. Водило
23. Передняя крышка

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система пуска двигателя

16-30

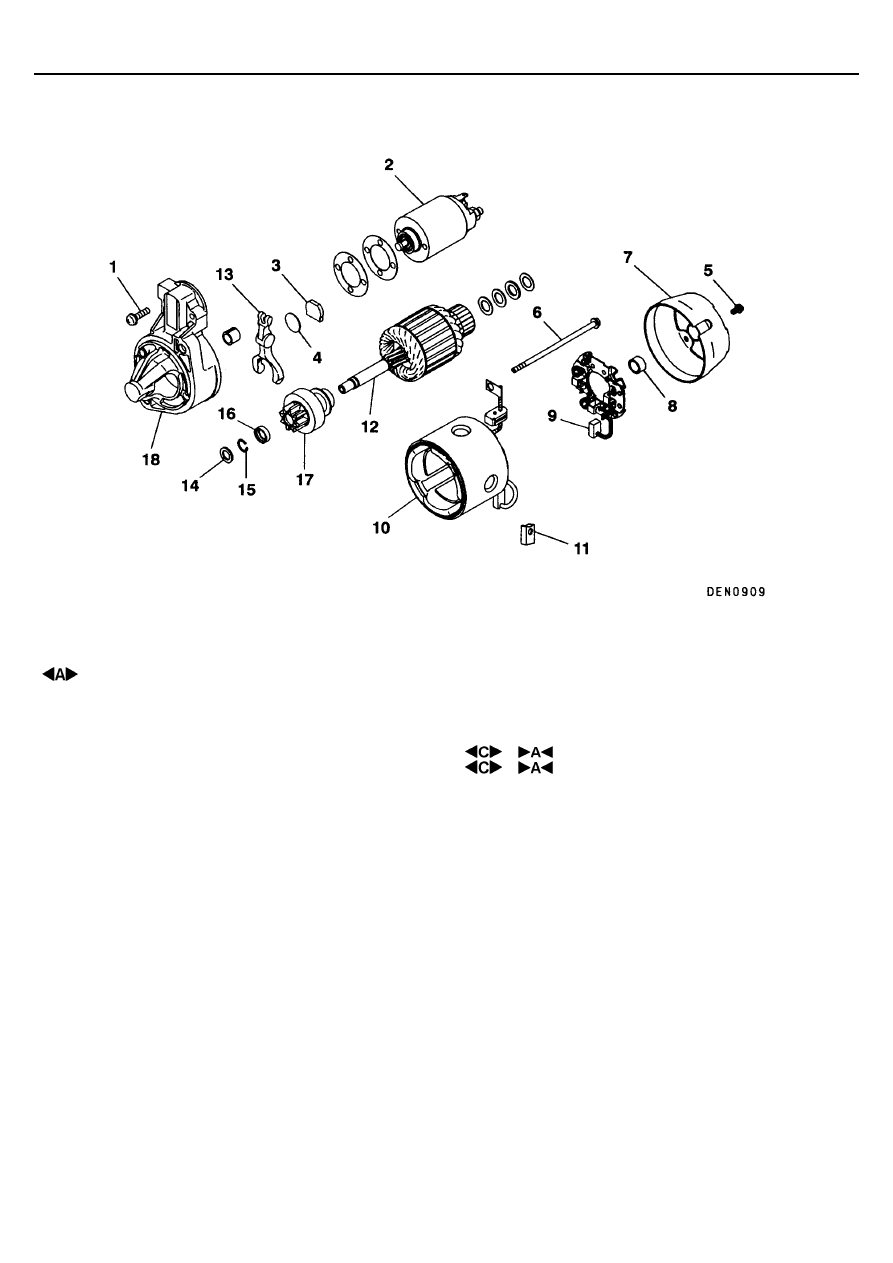

СТАРТЕР С ПОНИЖАЮЩЕЙ ПЛАНЕТАРНОЙ ПЕРЕДАЧЕЙ ДЛЯ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ

Последовательность операций
1. Винт
2. Тяговое реле
3. Винт
4. Болт стяжной
5. Задняя крышка
6. Щеткодержатель
7. Полюс в сборе c обмоткой статора
8. Щетка
9. Якорь
10. Задний подшипник
11. Уплотнительное кольцо А
12. Упор В

13. Пластина
14. Шарик
15. Сателлиты
16. Рычаг привода
17. Стопорное кольцо
18. Ограничительное кольцо
19. Муфта обгонная
20. Шестерня внутреннего зацепления

(корона)

21. Шайба
22. Водило
23. Передняя крышка

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система пуска двигателя

16-31

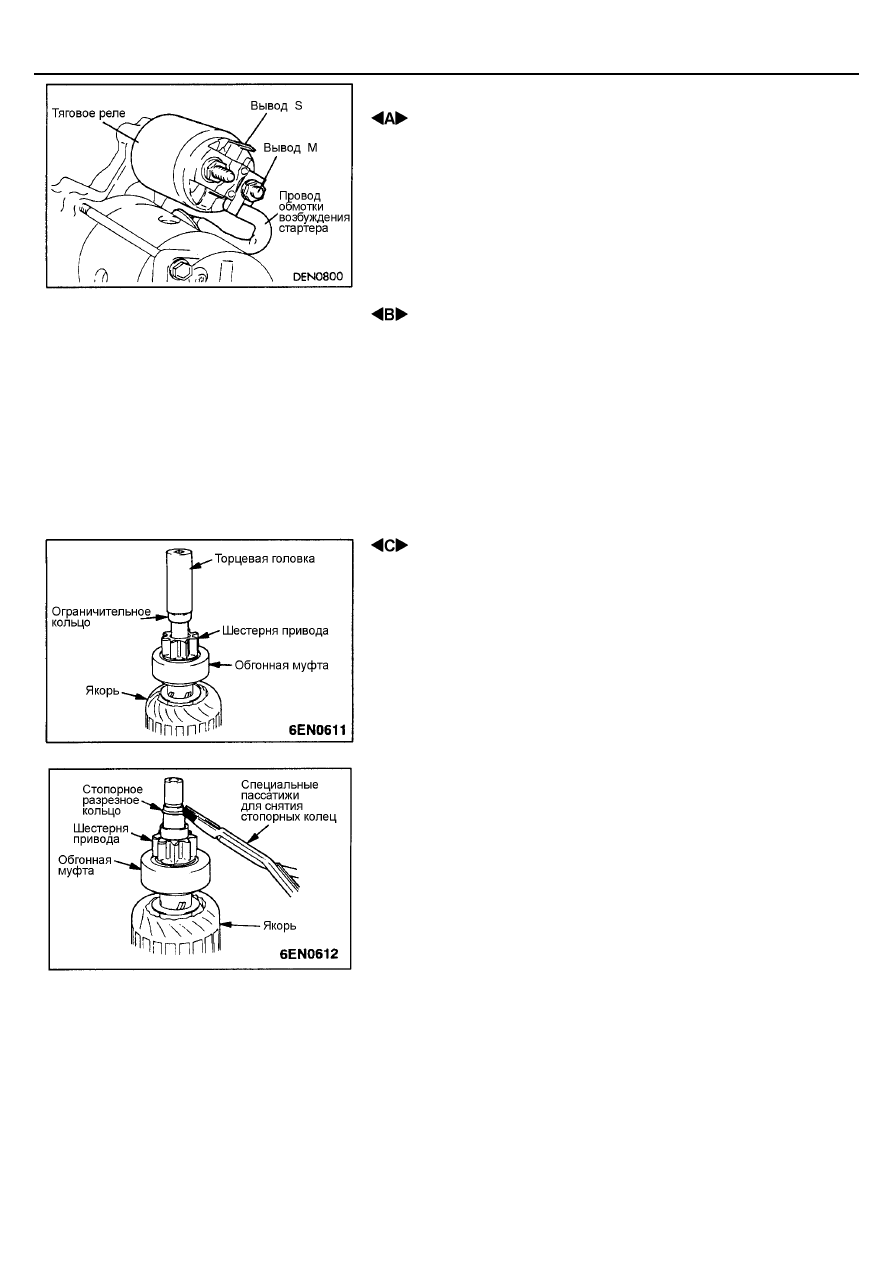

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ ТЯГОВОГО РЕЛЕ

Отсоедините предварительно провод обмотки возбуждения стартера от
вывода М тягового реле.

 СНЯТИЕ ЯКОРЯ И ШАРИКА

При снятии якоря стартера не потеряйте шарик, который используется в
качестве подшипника.

 СНЯТИЕ СТОПОРНОГО КОЛЬЦА /

ОГРАНИЧИТЕЛЬНОГО КОЛЬЦА

1.

При помощи подходящей торцевой головки вытолкните
ограничительное кольцо в сторону обгонной муфты.

2.

При помощи специальных пассатижей снимите стопорное разрезное
кольцо, и затем снимите ограничительное кольцо и обгонную муфту.

ОЧИСТКА ДЕТАЛЕЙ СТАРТЕРА

1,

Не допускается опускать детали в моющий раствор (растворители).
Погружение в растворитель полюса и обмотки возбуждения в сборе,
или якоря стартера приведет к повреждению изоляции проводов.
Поэтому только протрите эти детали чистой тканью.

2.

Не допускается опускать узел привода стартера в моющий раствор.
Погружение обгонной муфты в раствор приведет к вымыванию из нее
заложенной на заводе- изготовителе смазки.

3.

Допускается очистка узла привода стартера смоченной в растворе
щеткой с последующей протиркой насухо чистой тканью.
