Mitsubishi Galant (1997 год). Руководство - часть 155

СИСТЕМА ОХЛАЖДЕНИЯ -

Насос охлаждающей жидкости <4D6>

14-18

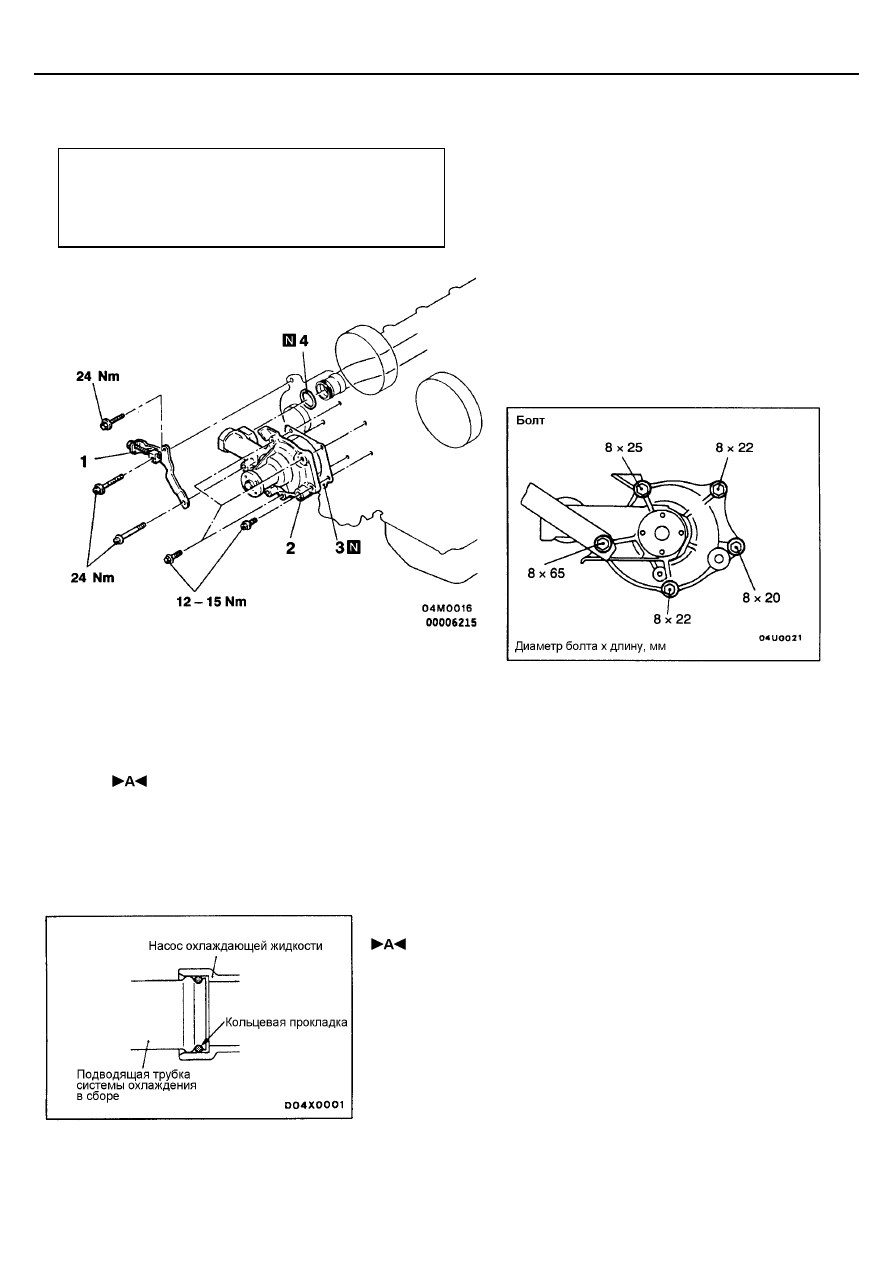

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ <4D6>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•

Слив и заливка охлаждающей жидкости двигателя

(См. стр. 14 – 10)

•

Снятие и установка шкива натяжителя ремня

привода ГРМ (Смотрите Главу 11.)

Последовательность снятия
1. Скоба генератора
2. Насос охлаждающей жидкости
3. Прокладка насоса охлаждающей

жидкости

4. Кольцевая прокладка

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ

Наденьте кольцевую прокладку на трубку и нанесите на ее внешнюю
поверхность по периметру немного охлаждающей жидкости или воды.
Внимание
Не допускается попадание на поверхность кольцевой прокладки
моторного масла или консистентной смазки.

СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и труба системы охлаждения

14-19

ШЛАНГИ И ТРУБА СИСТЕМЫ ОХЛАЖДЕНИЯ

СНЯТИЕ И УСТАНОВКА

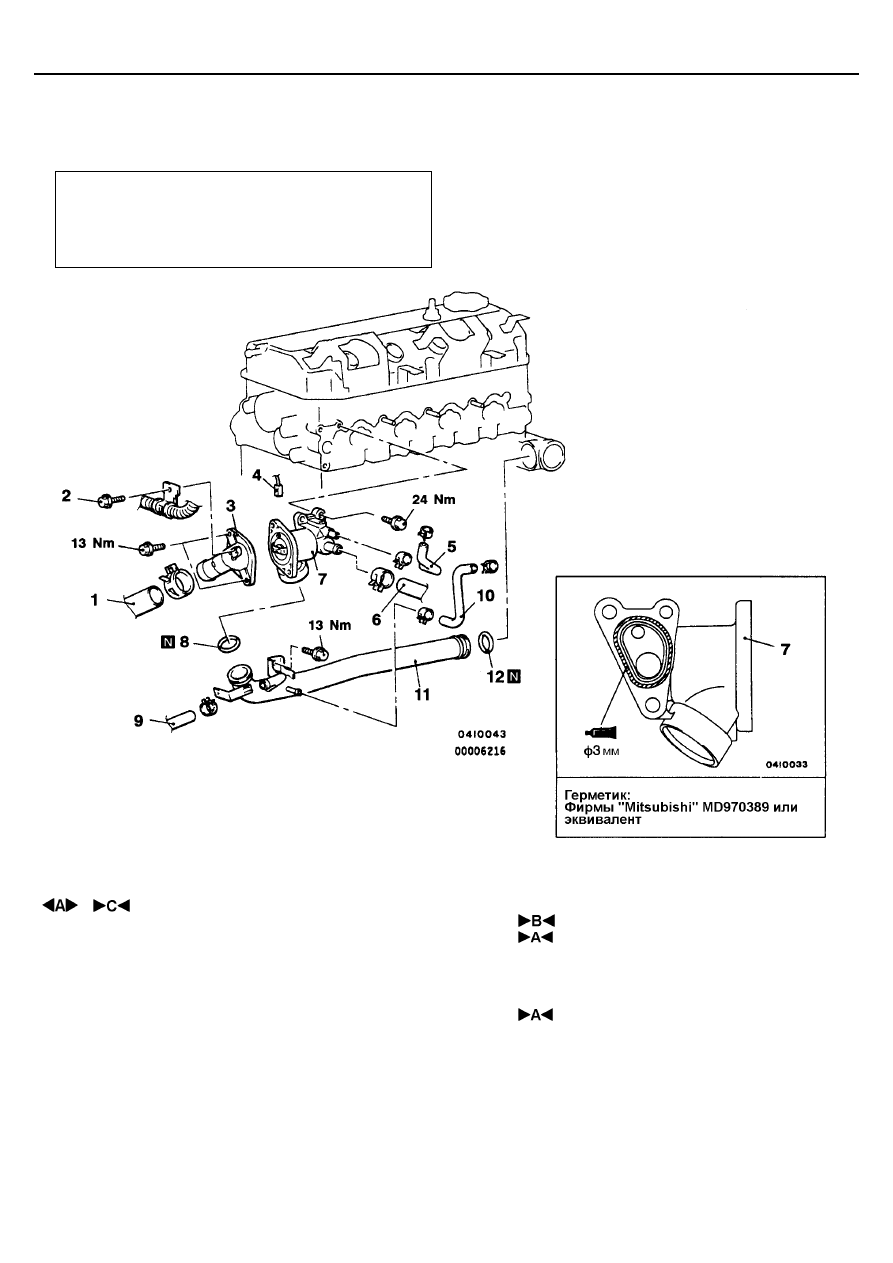

<4G6>

Предварительные и заключительные операции
•

Слив и заливка охлаждающей жидкости двигателя

(См. стр. 14 – 10)

•

Снятие и установка воздушного фильтра и

впускного шланга в сборе.

Последовательность снятия
1. Соединение нижнего шланга радиатора
2. Болт крепления скобы жгута проводов
системы управления
3. Впускной патрубок термостата
4. Разъем датчика температуры

охлаждающей жидкости двигателя

5. Шланг системы охлаждения

6. Соединение шланга отопителя
7. Корпус термостата в сборе
8. Кольцевая прокладка
9. Соединение шланга отопителя
10. Шланг системы охлаждения
11. Подводящая труба системы

охлаждения в сборе

12. Кольцевая прокладка

СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и труба системы охлаждения

14-20

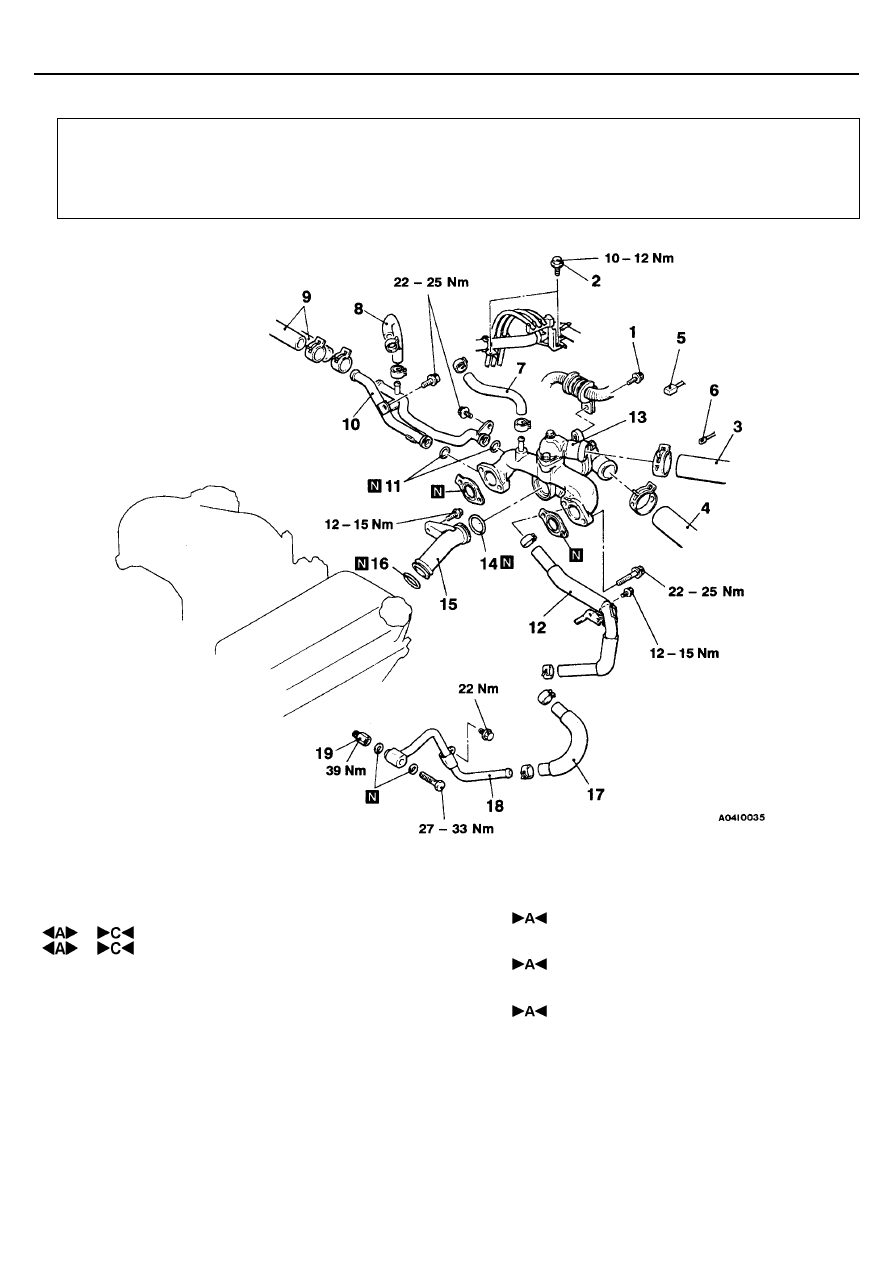

<6А1 >

Предварительные и заключительные операции
•

Слив и заливка охлаждающей жидкости двигателя

(См. стр. 14 – 10)

•

Снятие и установка воздушного фильтра и

впускного патрубка в сборе.

•

Снятие и установка распределителя зажигания

(Смотрите Главу 16.)

Последовательность снятия
1. Болт крепления скобы жгута проводов
системы управления
2. Болт хомута крепления свечных

проводов высокого напряжения

3. Соединение верхнего шланга радиатора
4. Соединение нижнего шланга радиатора
5. Разъем датчика температуры

охлаждающей жидкости двигателя

6. Разъем указателя температуры

охлаждающей жидкости двигателя

7. Шланг системы охлаждения
8. Шланг системы охлаждения

9. Соединение шланга отопителя
10. Трубка отопителя в сборе
11. Кольцевая прокладка
12. Шланг системы охлаждения
13. Корпус термостата в сборе
14. Кольцевая прокладка
15. Подводящая труба системы охлаждения

в сборе

16. Кольцевая прокладка
17. Шланг системы охлаждения
18 Трубка системы охлаждения
19. Штуцер системы охлаждения

СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и труба системы охлаждения

14-21

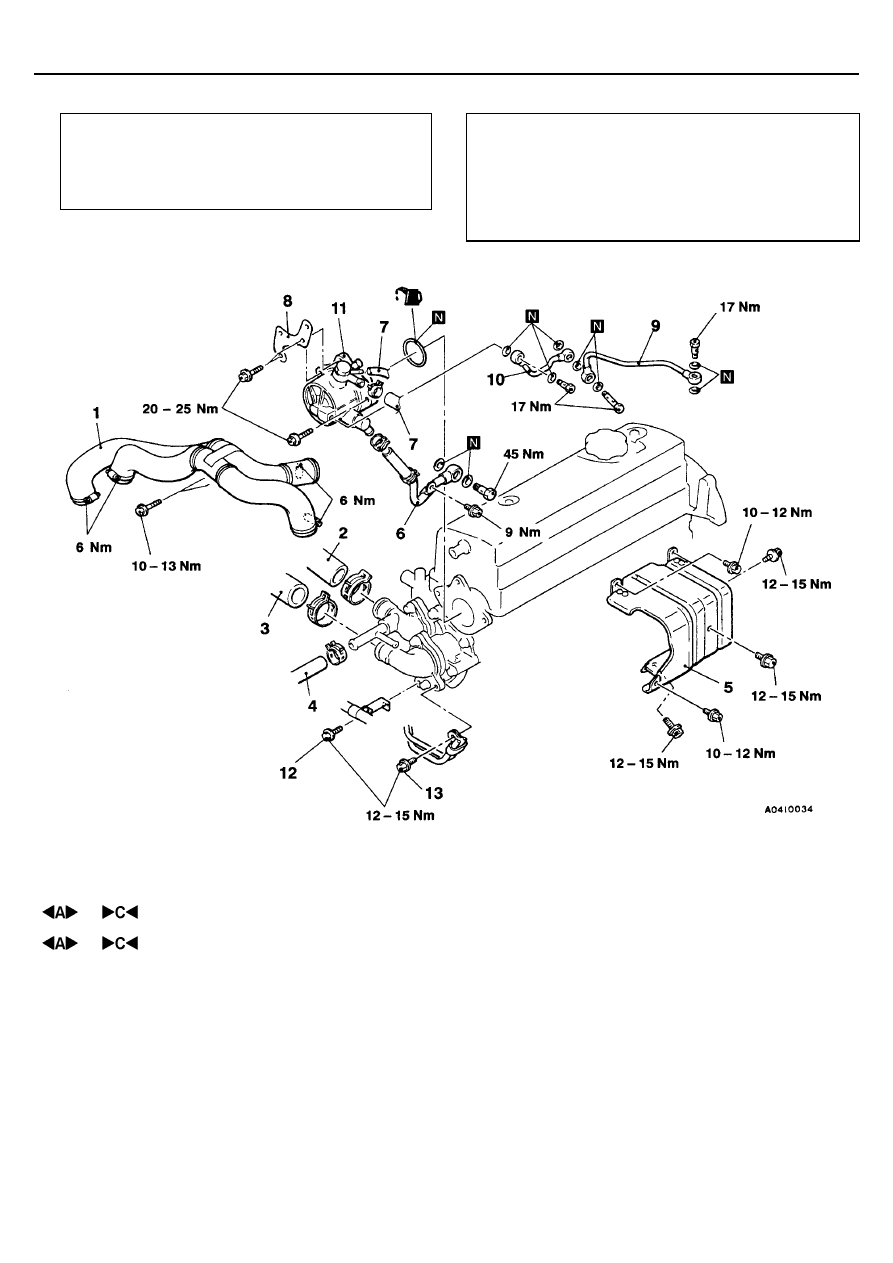

<4D6>

Предварительные операции
•

Слив охлаждающей жидкости двигателя

(См. стр. 14 – 10)

•

Снятие воздушного фильтра и впускного патрубка

в боре.

Заключительные операции
•

Заливка охлаждающей жидкости двигателя

(См. стр. 14 – 10)

•

Проверка и заливка моторного масла в двигатель

(Смотрите Главу 11.)

•

Установка воздушного фильтра и впускного патрубка в

сборе.

Последовательность снятия
1. Воздушные шланг и парубок в сборе
2. Соединение верхнего шланга

радиатора

3. Соединение нижнего шланга

радиатора

4. Соединение шланга отопителя
5. Теплозащитный кожух

турбокомпрессора

6. Маслоотводящий шланг и трубка в

сборе

7. Соединение вакуумного шланга

8. Кронштейн воздушного патрубка
9. Маслоподводящая трубка в сборе
10. Маслоподводящая трубка в сборе
11. Вакуумный насос в сборе
12. Болт крепления скобы жгута проводов
системы управления
13. Болт крепления топливной трубки
