Mitsubishi Galant (1997 год). Руководство - часть 149

TCL -

Технические операции на автомобиле

13H-27

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ СТОП-
СИГНАЛОВ

См ГЛАВА 35А - Технические операции на автомобиле.

ПРОВЕРКА ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ
КОЛЕСА

См. ГЛАВА 35А - Технические операции на автомобиле.

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО
ВАКУУМНОГО КЛАПАНА

См. ГЛАВА 13А - Технические операции на автомобиле.

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО
«АТМОСФЕРНОГО» КЛАПАНА

См. ГЛАВА 13А - Технические операции на автомобиле.

ПРОВЕРКА ВАКУУМНОГО РЕЗЕРВУАРА

См. ГЛАВА 13А - Технические операции на автомобиле.

ПРОВЕРКА ВАКУУМНОГО ПНЕВМОПРИВОДА

См. ГЛАВА 13А - Технические операции на автомобиле.

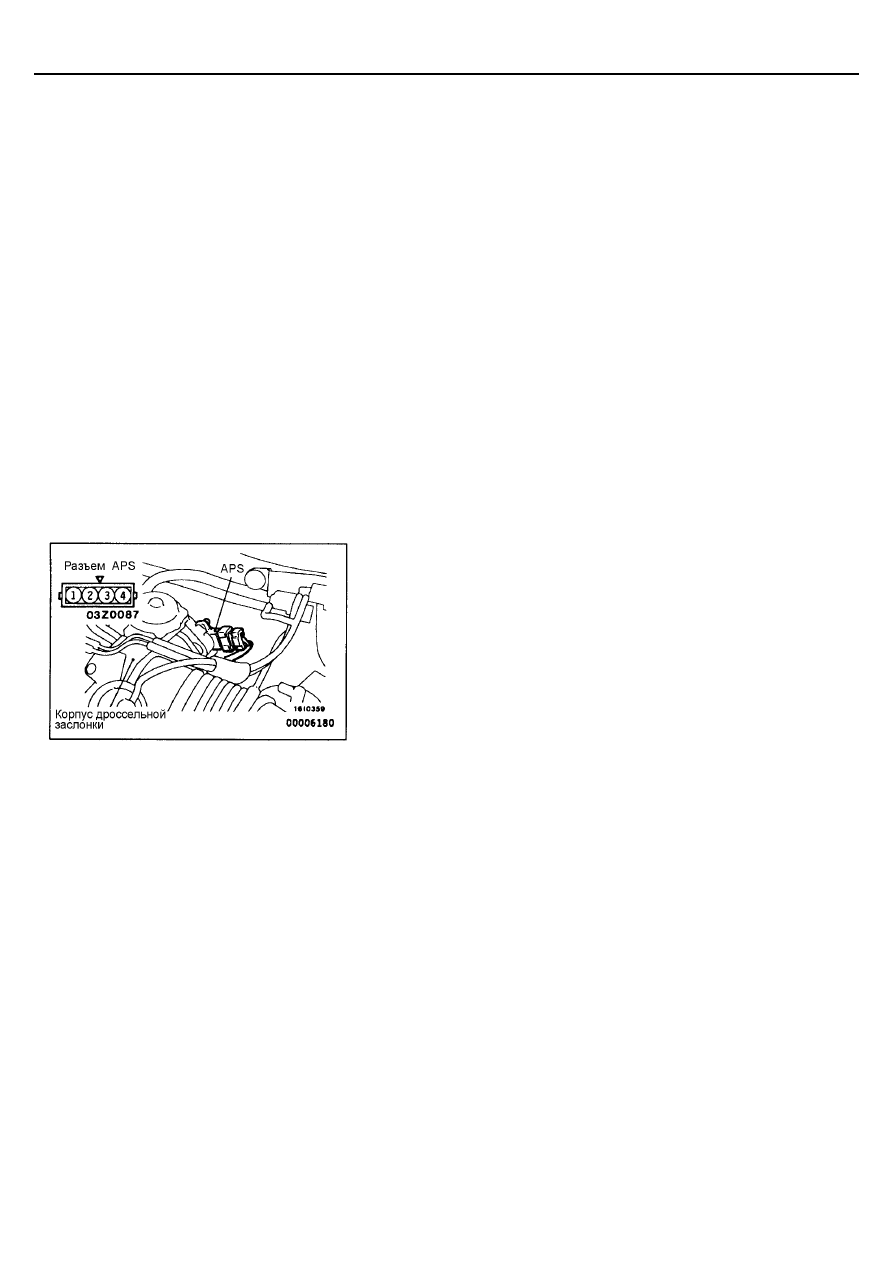

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ
АКСЕЛЕРАТОРА (APS)

1.

Отсоедините разъем APS.

2.

Измерьте сопротивление между выводами (1) и (4) разъема APS.
Номинальная величина: 3.5 - 6.5 кОм.

3.

При постепенном нажатии на педаль акселератора, убедитесь в том,
что при этом сопротивление между выводами (1) и (2) разъема APS
плавно изменяется, пропорционально нажатию педали акселератора.

4.

Если же величина измеренного сопротивления не соответствует
номинальной величине, или если не происходит плавного изменения
сопротивления, замените APS. Отрегулируйте APS после его замены
(см. ГЛАВА 13А - Технические операции на автомобиле).

TCL -

Выключатель TCL

13H-28

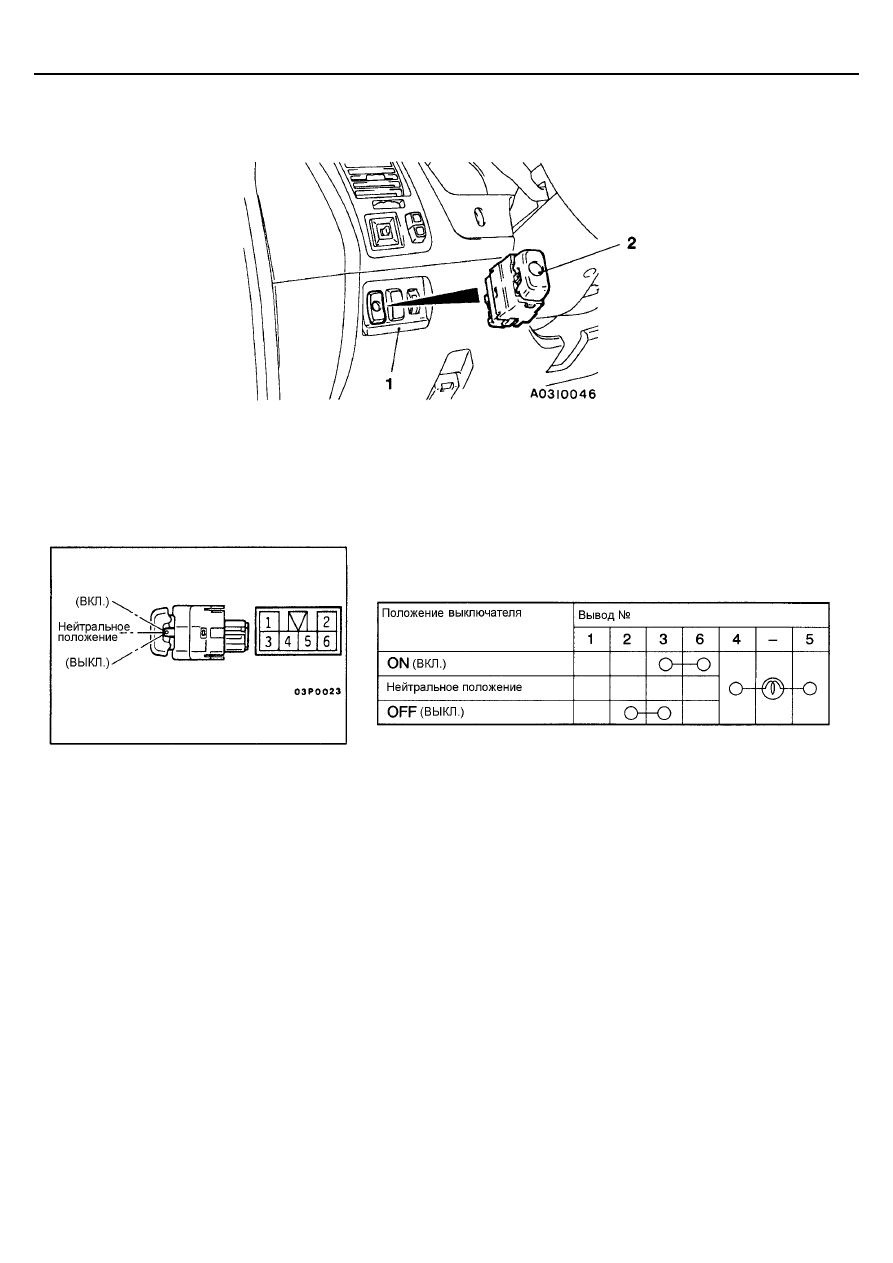

ВЫКЛЮЧАТЕЛЬ TCL

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1. Декоративная накладка выключателя
2. Выключатель TCL

ПРОВЕРКА

ПРОВЕРКА СОСТОЯНИЕ ЦЕПЕЙ ВЫКЛЮЧАТЕЛЯ TCL

TCL -

Датчик положения рулевого колеса

13H-29

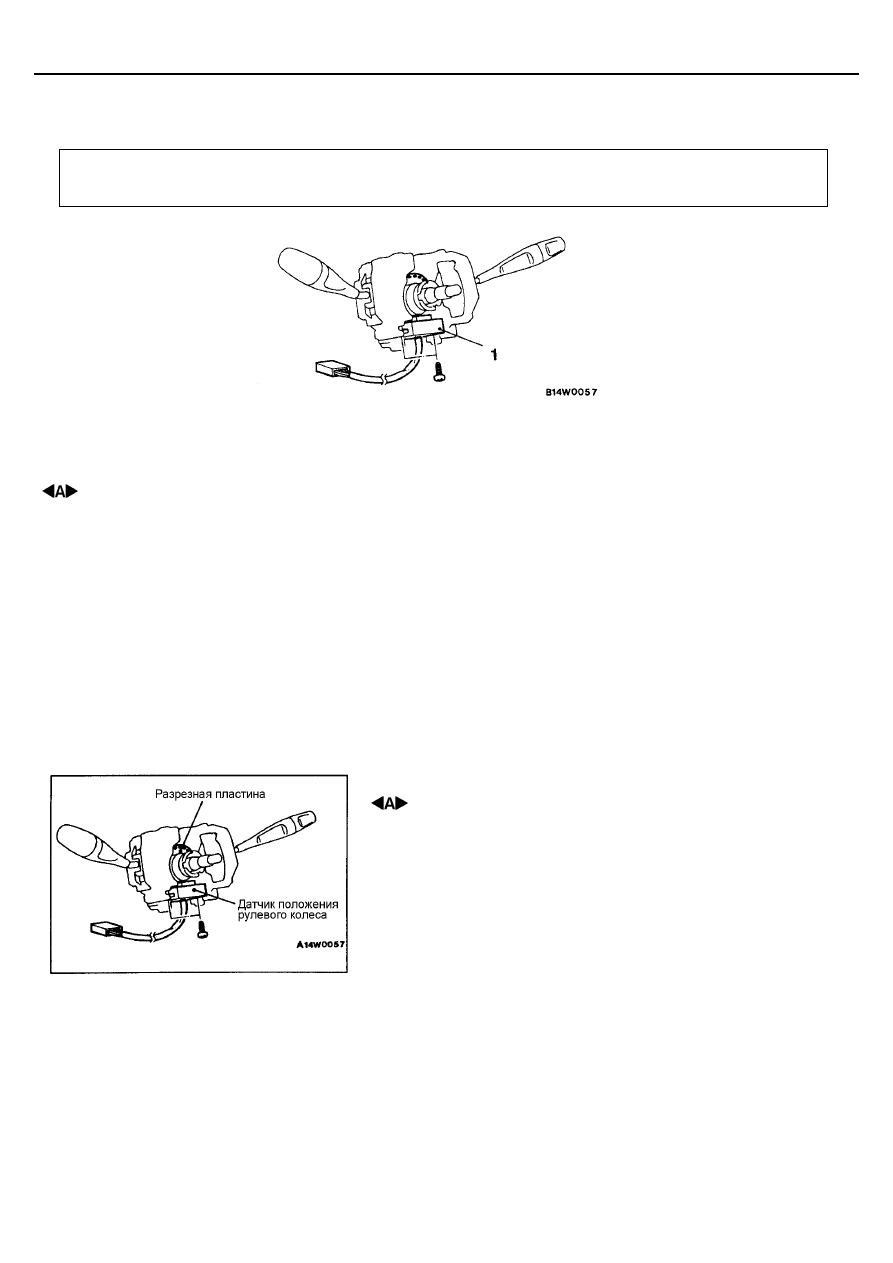

ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

СНЯТИЕ И УСТАНОВКА

Внимание: Система дополнительной пассивной безопасности SRS
Прежде, чем приступить к снятию датчика, обратитесь к Главе 52В – Меры безопасности, Модуль надувной
подушки и Часовая пружина.

Последовательность снятия
•  Кожух рулевой колонки (Смотрите Главу

37А)

1. Датчик положения рулевого колеса

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ СНЯТИИ

 СНЯТИЕ ДАТЧИКА ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

Внимание
1.

Не допускается прилипание пыли или смазки к поверхности
датчика, так как внутри датчика установлен фотоэлемент.

2.

Не допускается изгибать разрезную пластину выключателя
рулевой колонки и допускать прилипание к ней смазки, пыли и т.
п. загрязнений.

ПРОВЕРКА

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

Смотрите стр. 13Н – 22

TCL -

Электронный блок управления TCL

13H-30

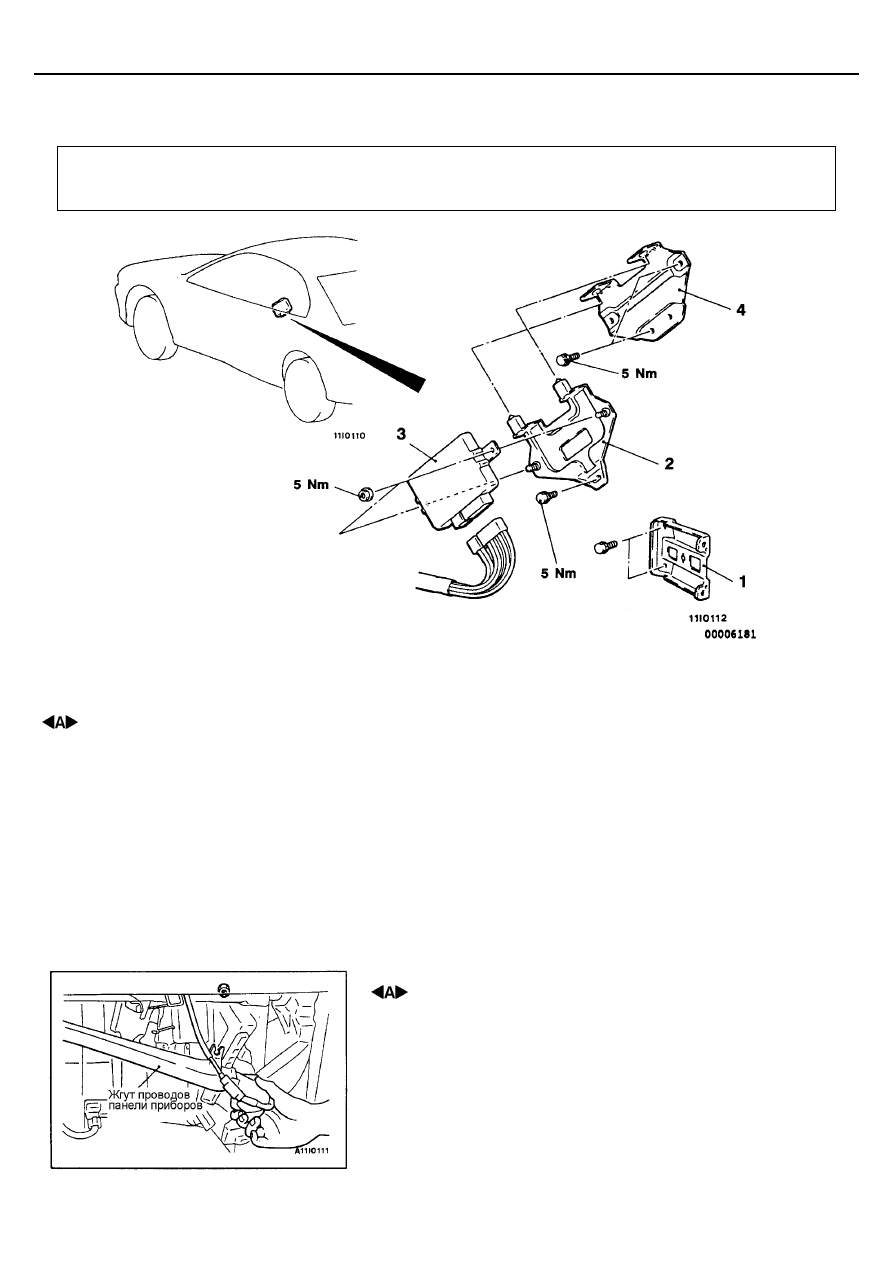

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ TCL

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
Снятие и установка вещевого ящика, рамки вещевого ящика, боковой и угловой облицовки (Смотрите Главу 52А –
Панель приборов.)

Последовательность снятия
1. Нижний кронштейн панели приборов со

стороны сиденья пассажира

2. Верхний кронштейн
3. Электронный блок управления  TCL
4. Нижний кронштейн

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ СНЯТИИ

 СНЯТИЕ ВЕРХНЕГО КРОНШТЕЙНА

Ослабьте гайку крепления жгута проводов панели приборов. Опустите жгут
проводов панели приборов таким образом, чтобы он не мешал снятию
верхнего кронштейна, и снимите верхний кронштейн.

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ TCL

Смотрите стр. 13Н – 23.
