Корпус дроссельной заслонки

13A-207

КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ

СНЯТИЕ И УСТАНОВКА

Предварительные операции
•

Слив охлаждающей жидкости (Смотрите Главу 14)

•

Снятие воздушного фильтра

Заключительные операции
•

Установка воздушного фильтра

•

Заливка охлаждающей жидкости (Смотрите Главу 14)

•

Регулировка троса педали акселератора
(Смотрите Главу 17)

<Автомобили без противобуксовочной системы ( ТСL)>

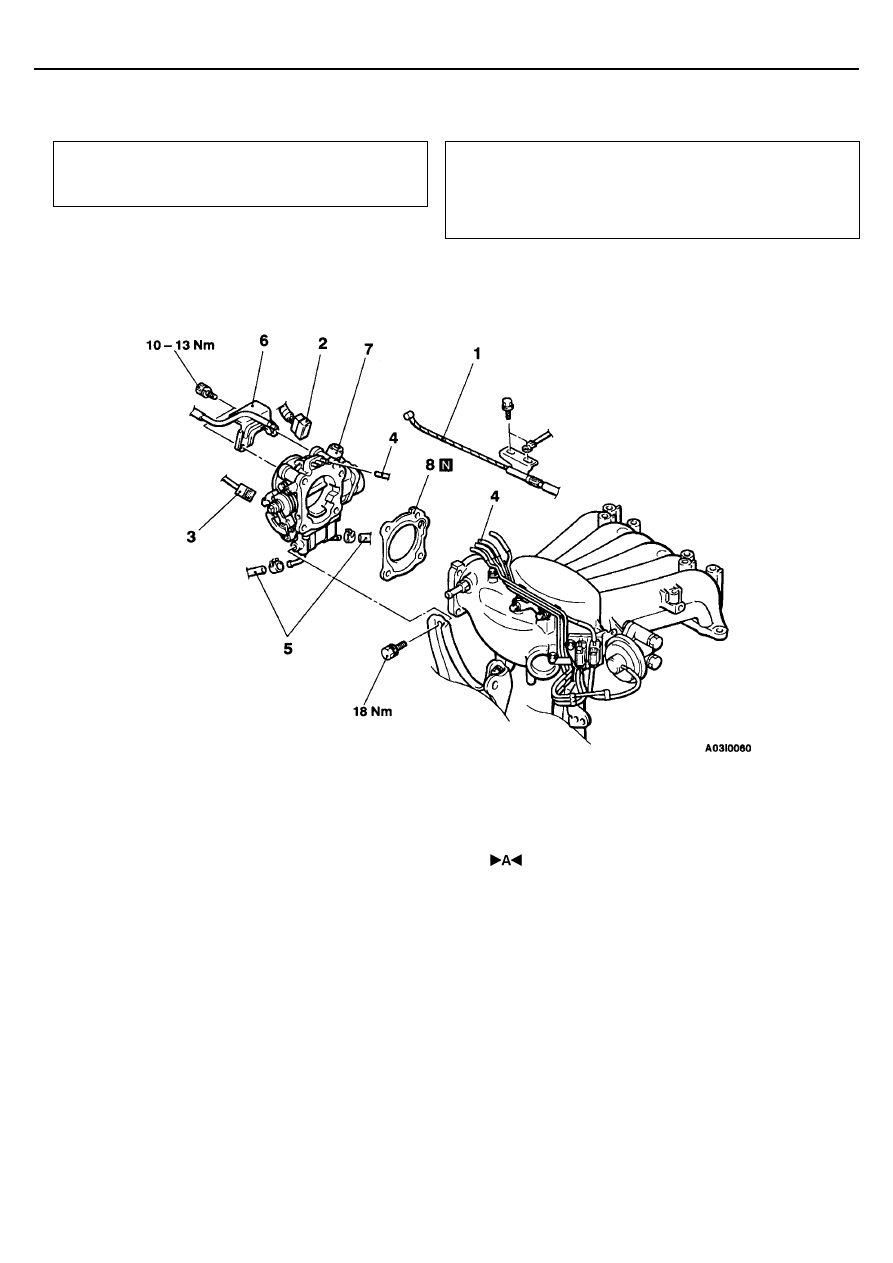

Последовательность снятия
1. Соединение троса акселератора
2. Разъем датчика положения дроссельной

заслонки

3. Разъем сервопривода регулятора холостого

хода

4. Соединение вакуумного шланга

5. Соединения шлангов системы охлаждения
6. Вакуумная трубка в сборе
7. Корпус дроссельной заслонки
8. Прокладка корпуса дроссельной заслонки

(MPI) <6A1> -

Корпус дроссельной заслонки

13A-208

<Автомобили с круиз – контролем и
противобуксовочной системой ( TCL )>

<Автомобили с противобуксовочной системой
(TCL)>

Последовательность снятия
1. Соединение троса акселератора
2. Разъем датчика положения дроссельной

заслонки

3. Разъем сервопривода регулятора холостого

хода

4. Разъем датчика положения педали

акселератора

5.Соединение вакуумного шланга
6. Соединения шлангов системы охлаждения
7. Вакуумная трубка в сборе
8. Корпус дроссельной заслонки
9. Прокладка корпуса дроссельной заслонки

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ПРОКЛАДКИ КОРПУСА ДРОССЕЛЬНОЙ

ЗАСЛОНКИ

Расположите прокладку так, чтобы ее выступающая часть была
расположена, как показано на рисунке, а затем установите ее между
впускным коллектором и корпусом дроссельной заслонки.

(MPI) <6A1> -

Корпус дроссельной заслонки

13A-209

РАЗБОРКА И СБОРКА

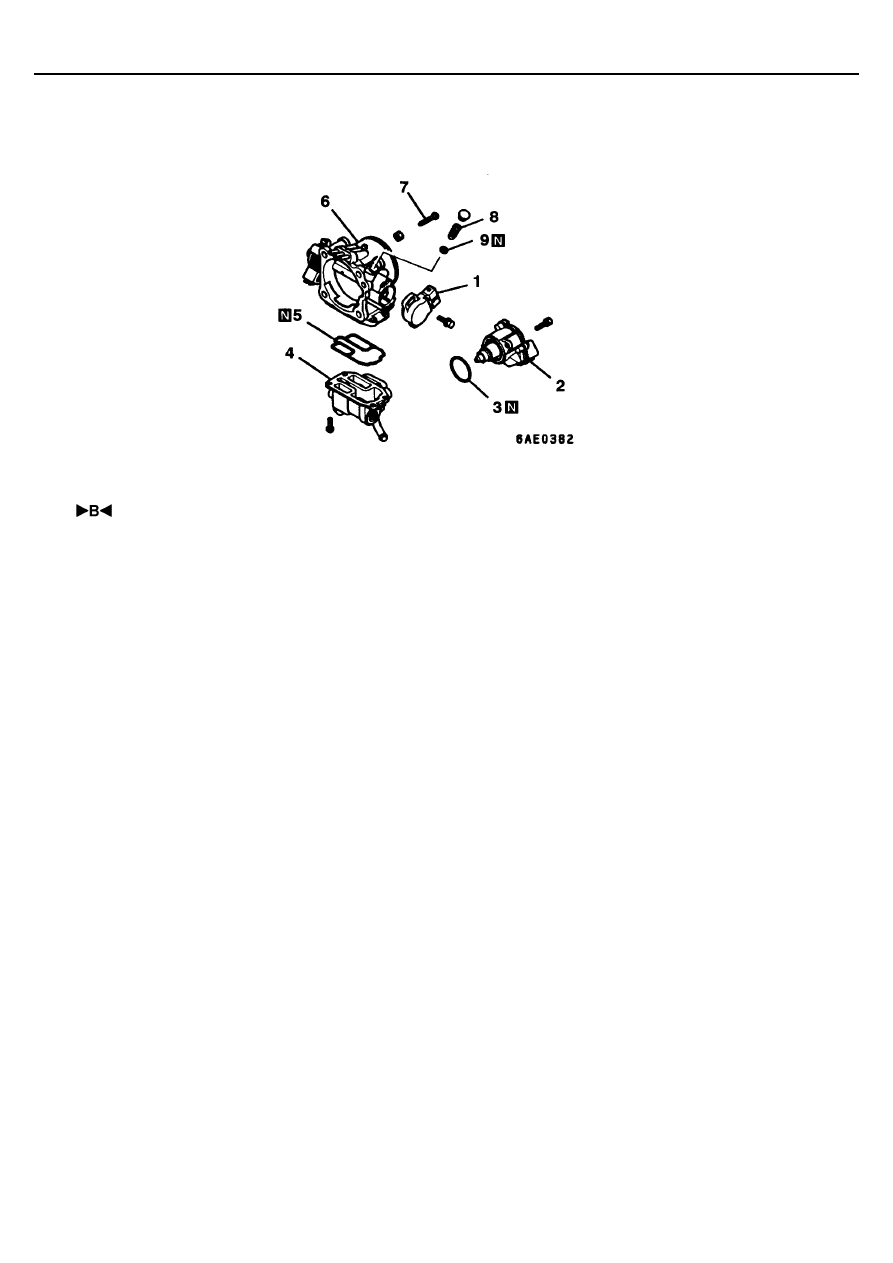

<Автомобили без круиз – контроля и противобуксовочной системы (TCL)>

1. Датчик положения дроссельной заслонки
2. Регулятор холостого хода ( шаговый
электродвигатель )
3. Кольцевая уплотнительная прокладка
4. Воздушный клапан ускоренного холостого

хода ( ?)

5. Кольцевая уплотнительная прокладка
6. Корпус дроссельной заслонки
7. Винт заводской настройки оборотов

холостого хода ( Fixed SAS )

8. Винт регулировки оборотов холостого

хода (SAS )

9. Кольцевая уплотнительная прокладка

Примечание
1.

Винт регулировки оборотов холостого хода (SAS) и винт
заводской настройки оборотов холостого хода (Fixed SAS)
настроены с высокой точностью и зафиксированы на
заводе  - изготовителе, поэтому не рекомендуется трогать
их без крайней необходимости.

2.

В случае нарушения заводской настройки (Fixed SAS)
произведите регулировку оборотов холостого хода.
(Смотрите стр. 13А – 187)

3.

В случае снятия винта регулировки оборотов холостого
хода (SAS) произведите регулировку оборотов холостого
хода. (Смотрите стр. 13А – 188)

(MPI) <6A1> -

Корпус дроссельной заслонки

13A-210

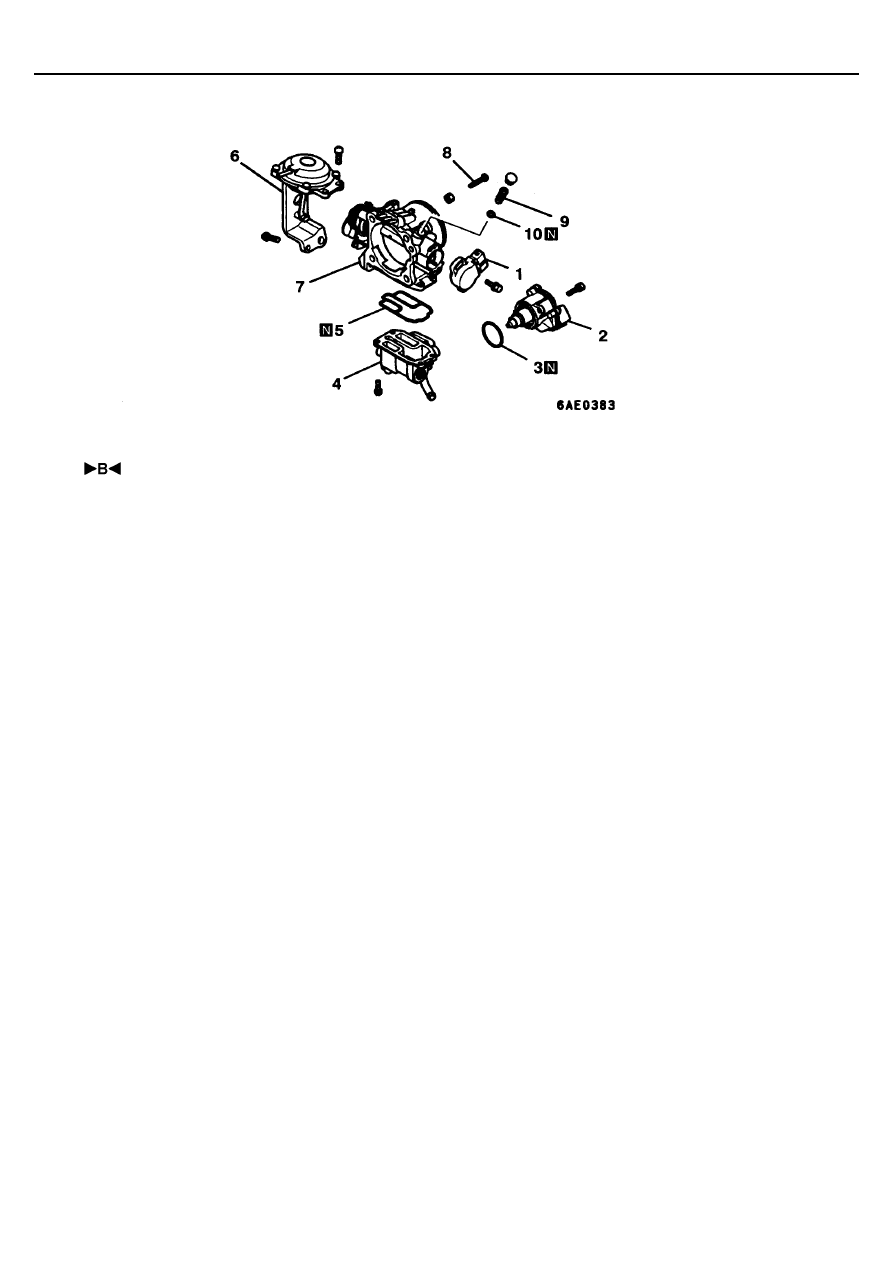

<Автомобили с круиз – контролем>

1. Датчик положения дроссельной заслонки
2. Регулятор холостого хода (шаговый

электродвигатель)

3. Кольцевая уплотнительная прокладка
4. Воздушный клапан ускоренного холостого

хода   ( ?)

5. Кольцевая уплотнительная прокладка
6. Рычаг в сборе
7. Корпус дроссельной заслонки
8. Винт заводской настройки оборотов

холостого хода ( Fixed SAS )

9. Винт регулировки оборотов холостого хода

(SAS )

10. Кольцевая уплотнительная прокладка

Примечание
1.

Винт регулировки оборотов холостого хода (SAS) и
винт заводской настройки оборотов холостого хода
(Fixed SAS) настроены с высокой точностью и
зафиксированы на заводе  - изготовителе, поэтому не
рекомендуется трогать их без крайней
необходимости.

2.

В случае нарушения заводской настройки (Fixed SAS)
произведите регулировку оборотов холостого хода.
(Смотрите стр. 13А – 187)

3.

В случае снятия винта регулировки оборотов
холостого хода (SAS) произведите регулировку
оборотов холостого хода. (Смотрите стр. 13А – 188)
