Mitsubishi Galant (1997 год). Руководство - часть 28





ДВИГАТЕЛЬ <6A1> -

Распределительный вал и сальник
распределительного вала

11B-18

 УСТАНОВКА ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА

Для фиксирования звездочки от проворачивания применяйте специальный
инструмент (то же, что и при снятии), и затем затяните болты указанным
моментом затяжки.

Момент затяжки: 88 Н.м

 СОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА / ВЕРХНЕГО

ШЛАНГА РАДИАТОРА

1.

Наденьте каждый шланг на выступ водяного входного патрубка
(насколько он позволяет).

2.

Совместите установочные метки на шланге радиатора и на хомуте
шланга и затем подсоедините шланг радиатора.

Внимание
Будьте внимательны, устанавливайте хомут в такое же положение, в
каком был установлен старый хомут
.

ДВИГАТЕЛЬ <6A1> -

Масляный поддон

11B-19

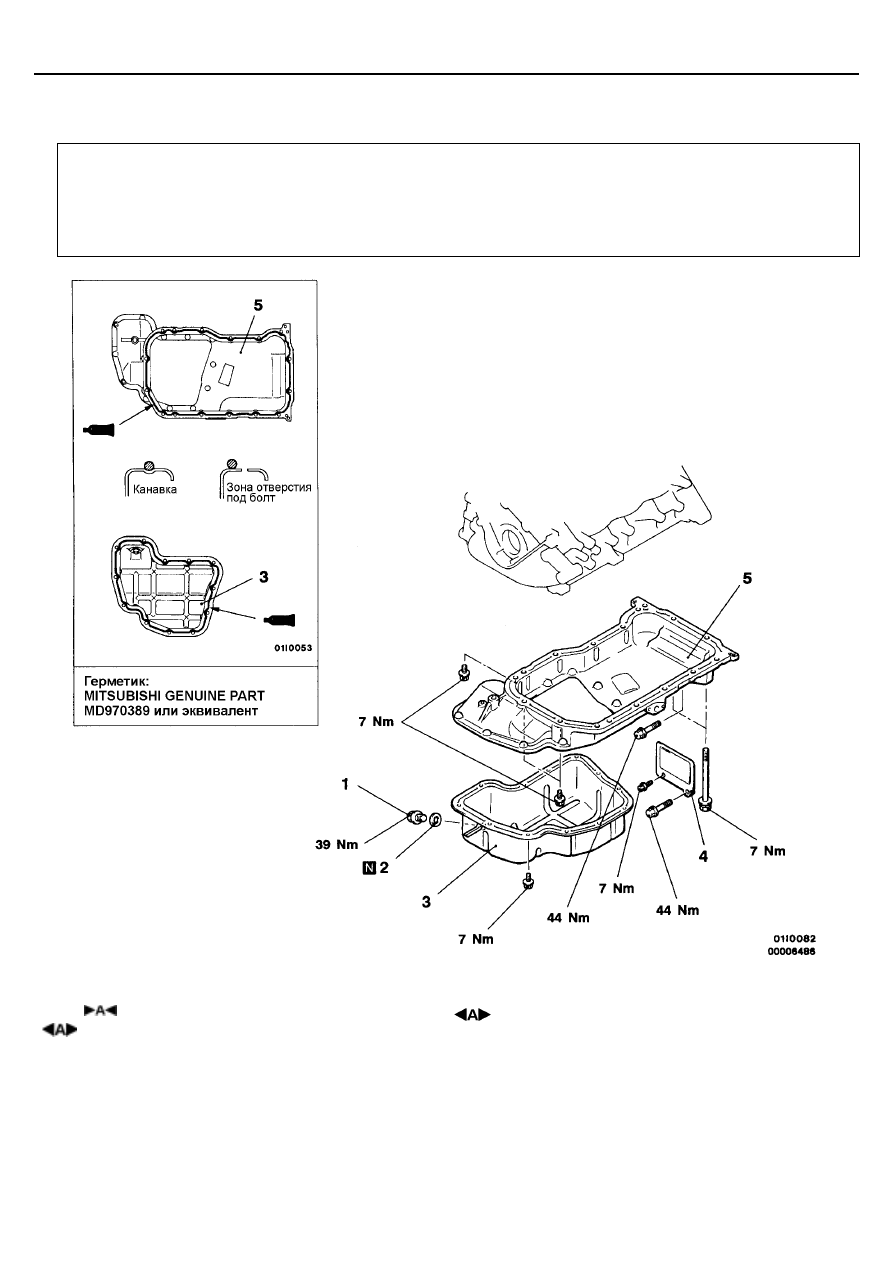

МАСЛЯНЫЙ ПОДДОН

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•

Слив и заливка моторного масла (см. ГЛАВУ 12 –

Технические операции на автомобиле);

•

Снятие и установка масляного щупа

•

Снятие и установка приемной выпускной трубы

системы выпуска ОГ (см. ГЛАВУ 15);

•

Снятие и установка нижнего кожуха;

•

Снятие и установка стартера

Последовательность снятия
1. Сливная пробка
2. Уплотнительное кольцо сливной пробки
3. Нижняя часть масляного поддона картера

4. Крышка
5. Верхняя часть масляного поддона картера

ДВИГАТЕЛЬ <6A1> -

Масляный поддон

11B-20

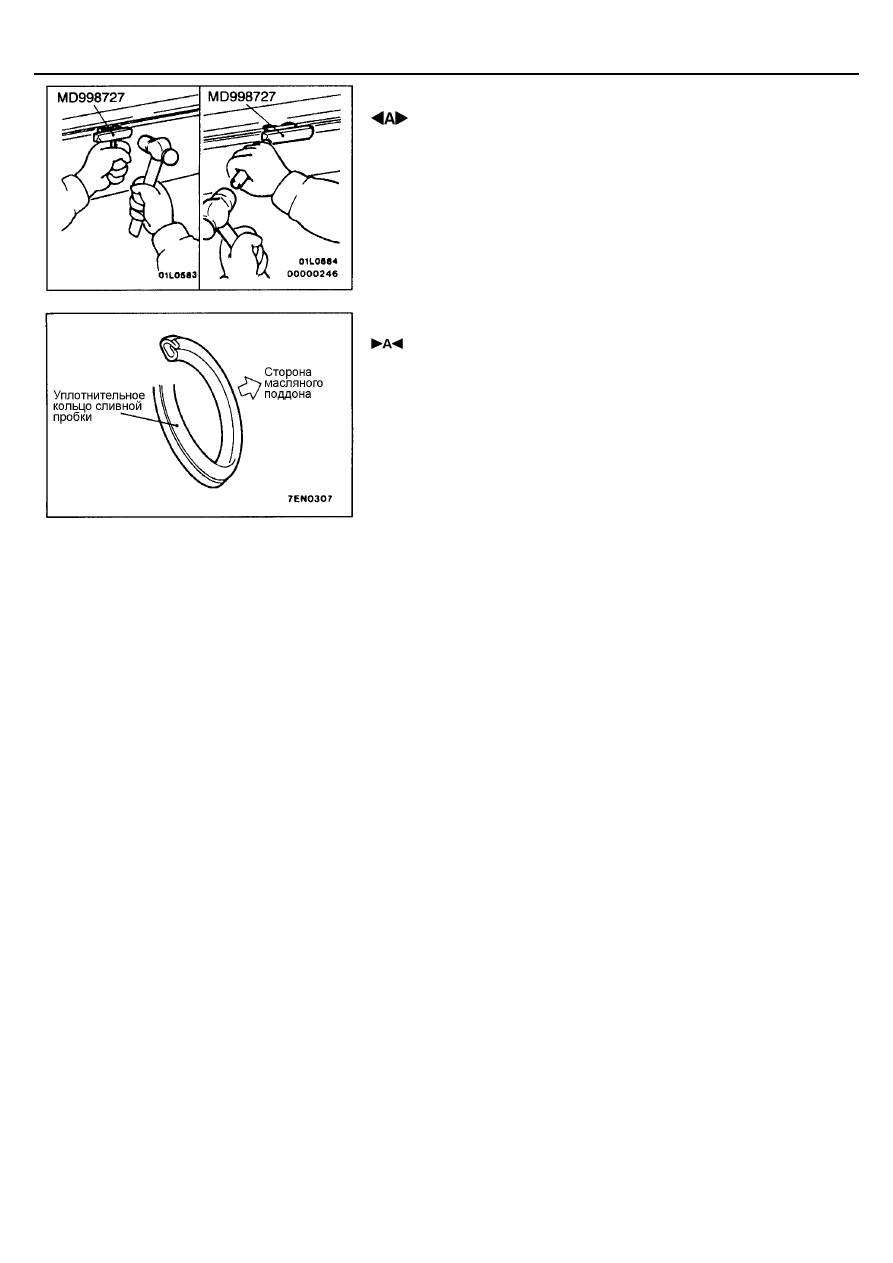

ОСНОВНАЯ ОПЕРАЦИЯ ПО СНЯТИЮ

 СНЯТИЕ МАСЛЯНОГО ПОДДОНА

После снятия болтов крепления масляного поддона снимите масляный
поддон с помощью специального инструмента и бронзовой выколотки.
Внимание
Выполняйте эту операцию медленно, чтобы исключить деформацию
фланца масляного поддона.

ОСНОВНАЯ ОПЕРАЦИЯ ПО УСТАНОВКЕ

 УСТАНОВКА УПЛОТНИТЕЛЬНОГО КОЛЬЦА СЛИВНОЙ

ПРОБКИ

Установите уплотнительное кольцо сливной пробки в направлении,
показанном на рисунке.

ДВИГАТЕЛЬ <6A1> -

Сальник коленчатого вала

11B-21

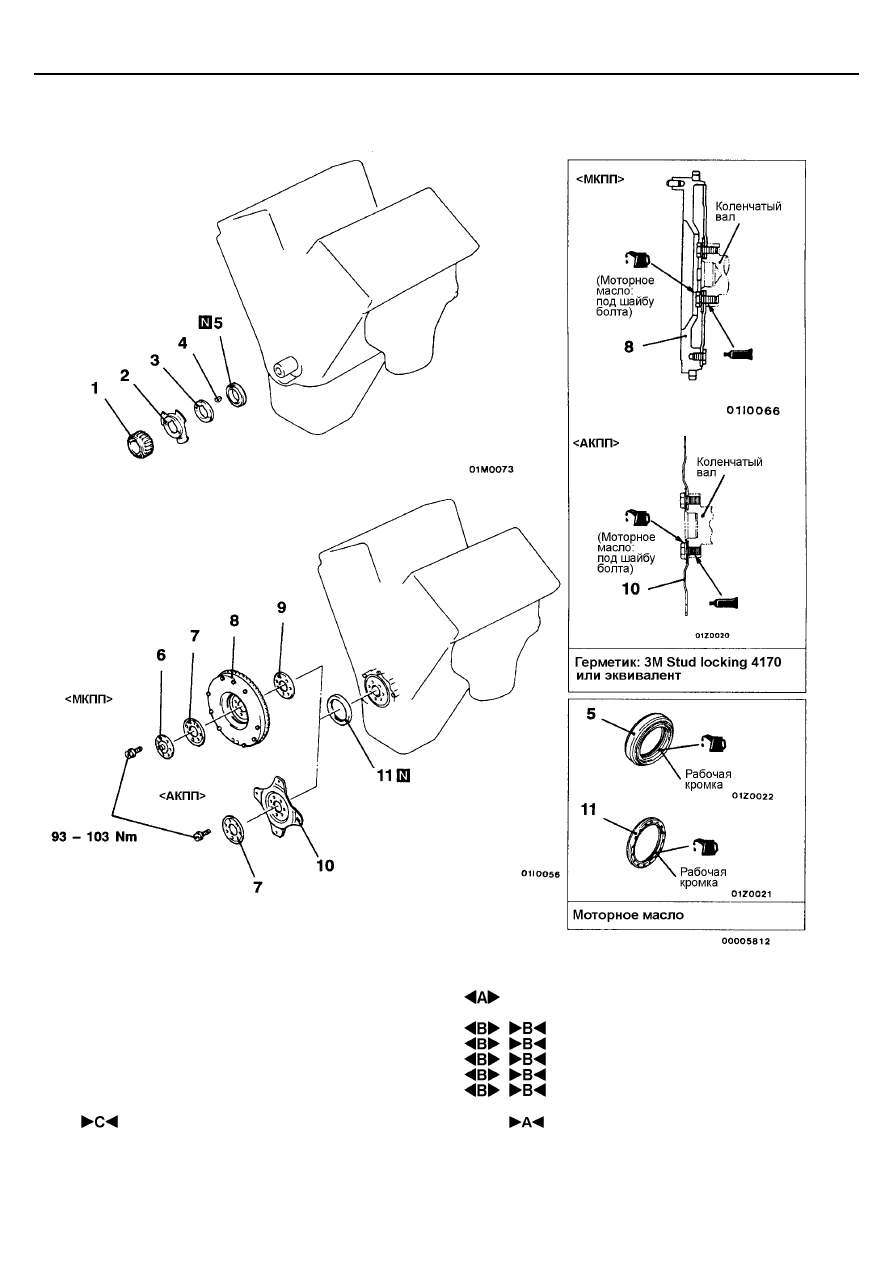

САЛЬНИКИ КОЛЕНЧАТОГО ВАЛА

СНЯТИЕ И УСТАНОВКА

Последовательность снятия переднего
сальника коленчатого вала:
!   Ремень привода ГРМ (см. стр. 11В-26)
!   Датчик положения коленчатого вала (см.

ГЛАВУ 16);

1, Звездочка коленчатого вала
2. Ротор датчика положения коленчатого

вала

3. Проставка коленчатого вала
4. Шпонка
5. Передний сальник коленчатого вала.

Последовательность снятия заднего
сальника коленчатого вала:
!  Коробка перемены передач в сборе;
!  Кожух сцепления и диск (МКПП);

6. Пластина (МКПП)
7. Переходная пластина (адаптер)
8. Маховик (МКПП)
9. Переходная пластина (МКПП)
10. Пластина привода гидротрансформатора

(АКПП)

11. Задний сальник коленчатого вала
