ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Магнитола

54A-81

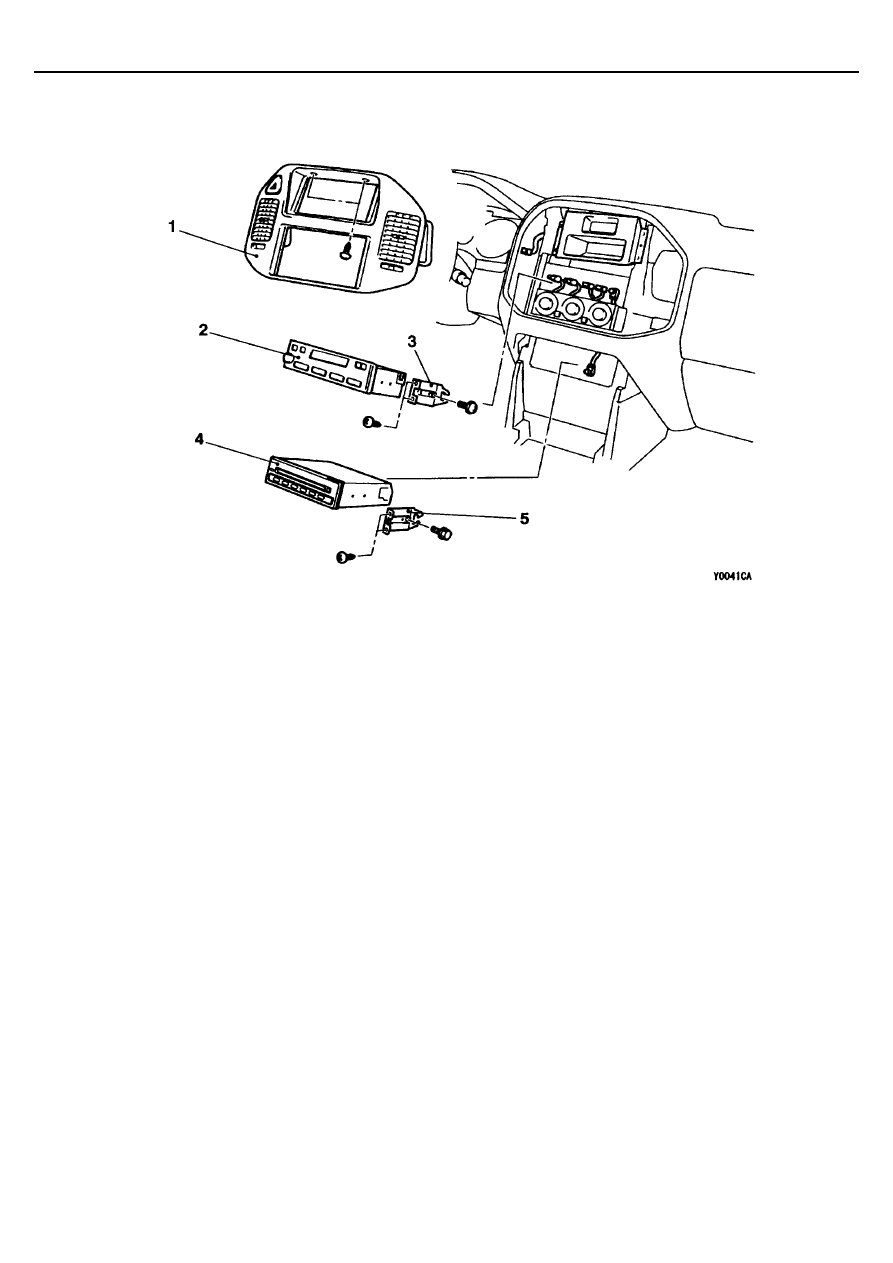

РАДИОПРИЕМНИК И ЧЕЙНЖЕР КОМПАКТ-ДИСКОВ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
радиоприемника:
1. Центральная панель

(См. ГЛАВУ 52А – Панель приборов)

2. Магнитола
3. Кронштейн крепления магнитолы

Последовательность снятия ченджера компакт-
дисков:

•

  Нижняя центральная панель (см. ГЛАВУ 52А –

Панель приборов)

4. Чейнжер компакт-дисков
5. Кронштейн крепления чейнжера компакт-дисков

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Передние динамики / Задние динамики

54A-82

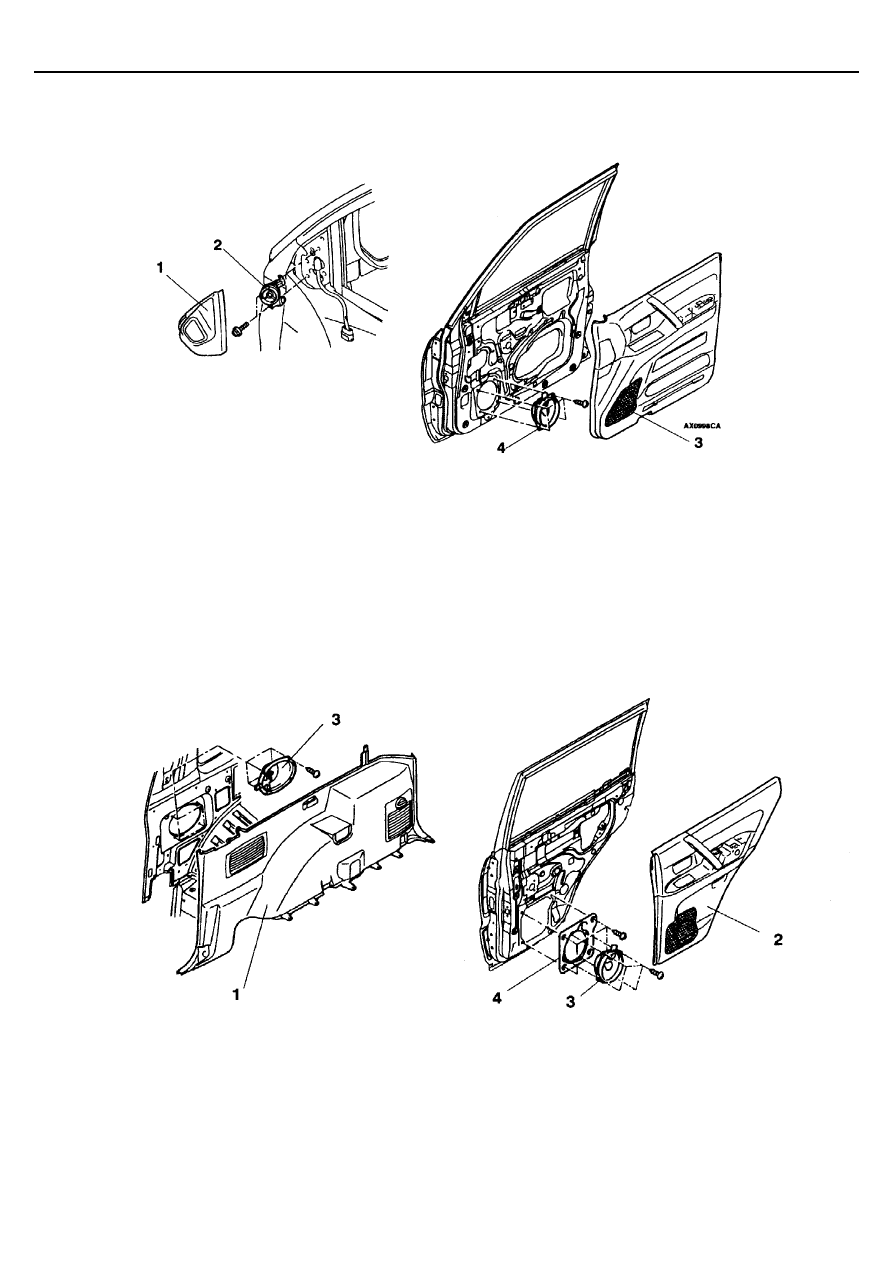

ПЕРЕДНИЕ ДИНАМИКИ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
высокочастотного динамика передней
двери:
1. Треугольная внутренняя заглушка
2. Высокочастотный динамик

Последовательность снятия динамика
передней двери:
3. Облицовка передней двери (см. ГЛАВУ 42)
4. Динамик передней двери

ЗАДНИЕ ДИНАМИКИ

СНЯТИЕ И УСТАНОВКА

ááááКороткобазная модель автомобиляññññ

ááááДлиннобазная модель автомобиляññññ

Последовательность снятия деталей:
1. Нижняя боковая облицовка

(см. ГЛАВУ 52А – Панель приборов)

2. Облицовка задней двери (см. ГЛАВУ 52А

– Панель приборов)

3. Задние динамики
4. Кронштейн крепления заднего динамика

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Антенна

54A-83

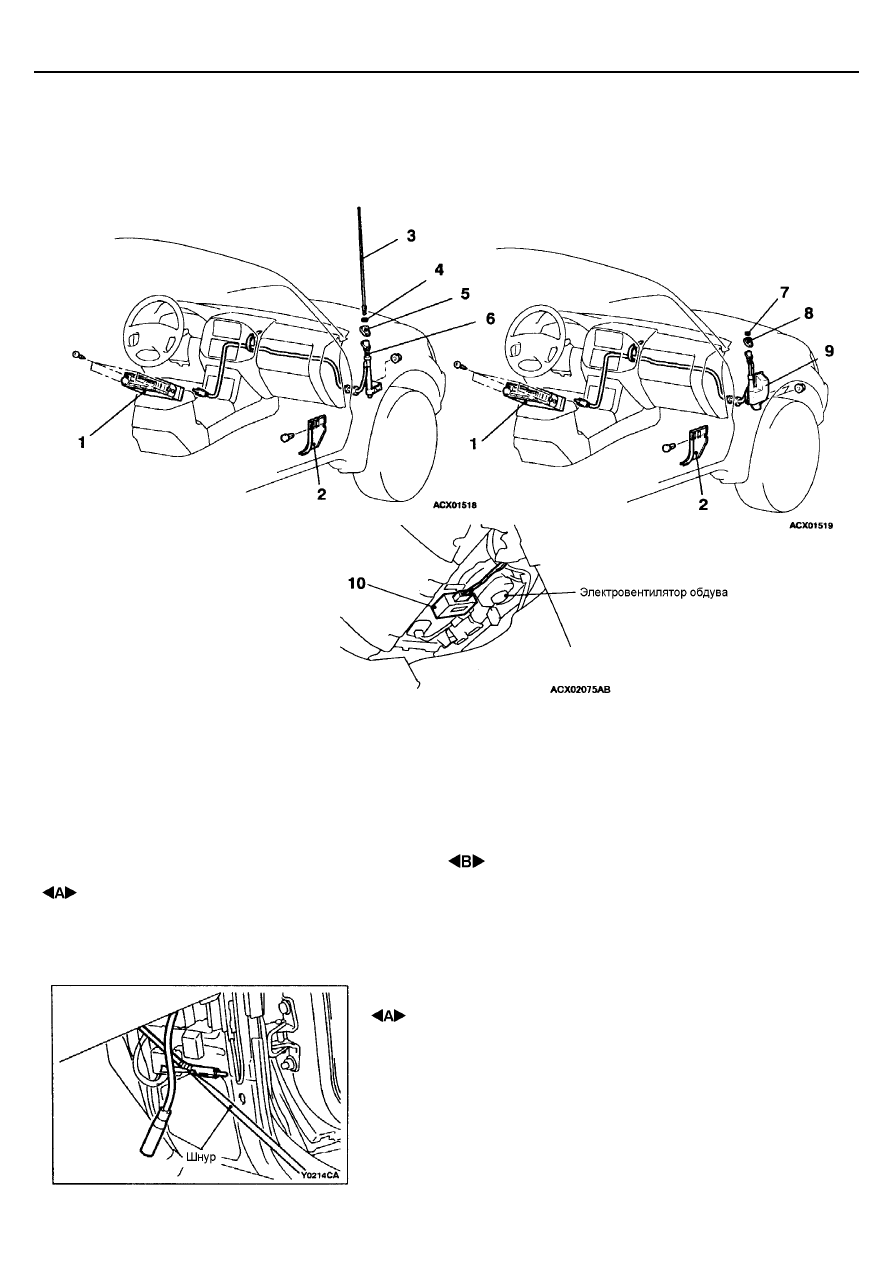

АНТЕННА

СНЯТИЕ И УСТАНОВКА

ááááАВТОМОБИЛИ С ВЫДВИЖНОЙ АНТЕННОЙ БЕЗ

ЭЛЕКТРОПРИВОДА

ññññ

ááááАВТОМОБИЛИ С ВЫДВИЖНОЙ АНТЕННОЙ С

ЭЛЕКТРОПРИВОДОМ

ññññ

Последовательность снятия
выдвижной антенны без
электропривода:

•

  Центральная панель (см. ГЛАВУ 52А –

Панель приборов)

1. Магнитола (см. стр. 54-81)
2. Накладка боковая, защитная (см.

ГЛАВУ 52А)

3. Выдвижная антенна
4. Монтажная гайка
5. Основание антенны
6. Корпус выдвижной антенны

Последовательность снятия выдвижной
антенны с электроприводом:

•

  Центральная панель (см. ГЛАВУ 52А –

Панель приборов)

1. Магнитола (см. стр. 54-81)
2. Накладка боковая, защитная

(см. ГЛАВУ 52А)

7. Кольцевая гайка
8. Основание антенны
9. Корпус антенны с электроприводом
10. Электронный блок управления антенны с

электроприводом

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ВЫДВИЖНОЙ АНТЕННЫ БЕЗ

ЭЛЕКТРОПРИВОДА

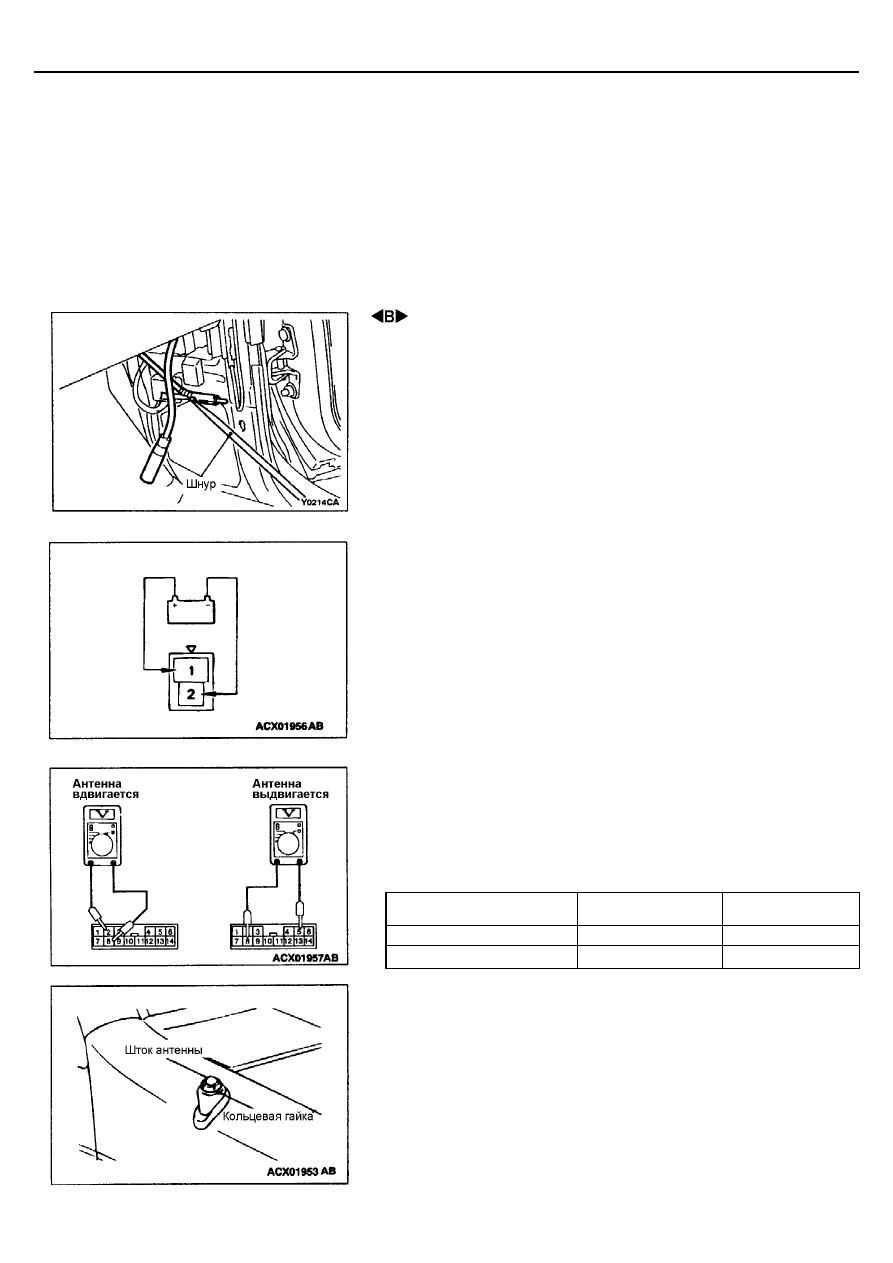

Выполните следующие операции для облегчения установки питающего
кабеля основания антенны в сборе:
1.

Привяжите шнур к концу питающего кабеля.

2.

Медленно вытяните антенну пока не появится конец ее трубки.

3.

Вставьте шнур в отверстие трубки и примотайте его изолентой.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Антенна

54A-84

Внимание:
Убедитесь в надежности крепления шнура.

4.

Медленно вытяните основание антенны в сборе.

 СНЯТИЕ ВЫДВИЖНОЙ АНТЕННЫ С

ЭЛЕКТРОПРИВОДОМ

Для облегчения установки антенны привяжите шнур к питающему
кабелю антенны и вытяните его через основание антенны.

ПРОВЕРКА

ПРОВЕРКА ВЫДВИЖНОЙ АНТЕННЫ С
ЭЛЕКТРОПРИВОДОМ

Проверьте как выдвигается антенна, если разъем электродвигателя
антенны отсоединен, (+) аккумуляторной батареи соединен с выводом №
1, а (-) аккумуляторной батареи соединен с выводом № 2. При проверке
уборки антенны, поменяйте полярность подсоединения аккумуляторной
батареи.

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА
УПРАВЛЕНИЯ ПРИВОДОМ АНТЕННЫ

1.

Снимите болт крепления электронного блока управления приводом
антенны.

2.

Установите замок зажигания в положение "АСС" или "ON", проверьте
напряжение на выводах в процессе выдвижения и уборки антенны при
включении и выключении радиоприемника.

Направление движения
антенны

Проверяемые
выводы

Напряжение (В)

Уборка

2 – 8

10 – 13

Выдвижение

8 – 5

10 – 13

ЗАМЕНА ШТОКА АНТЕННЫ

1.

Снимите кольцевую гайку.
