СИСТЕМА ОХЛАЖДЕНИЯ -

Вентилятор системы охлаждения

14-7

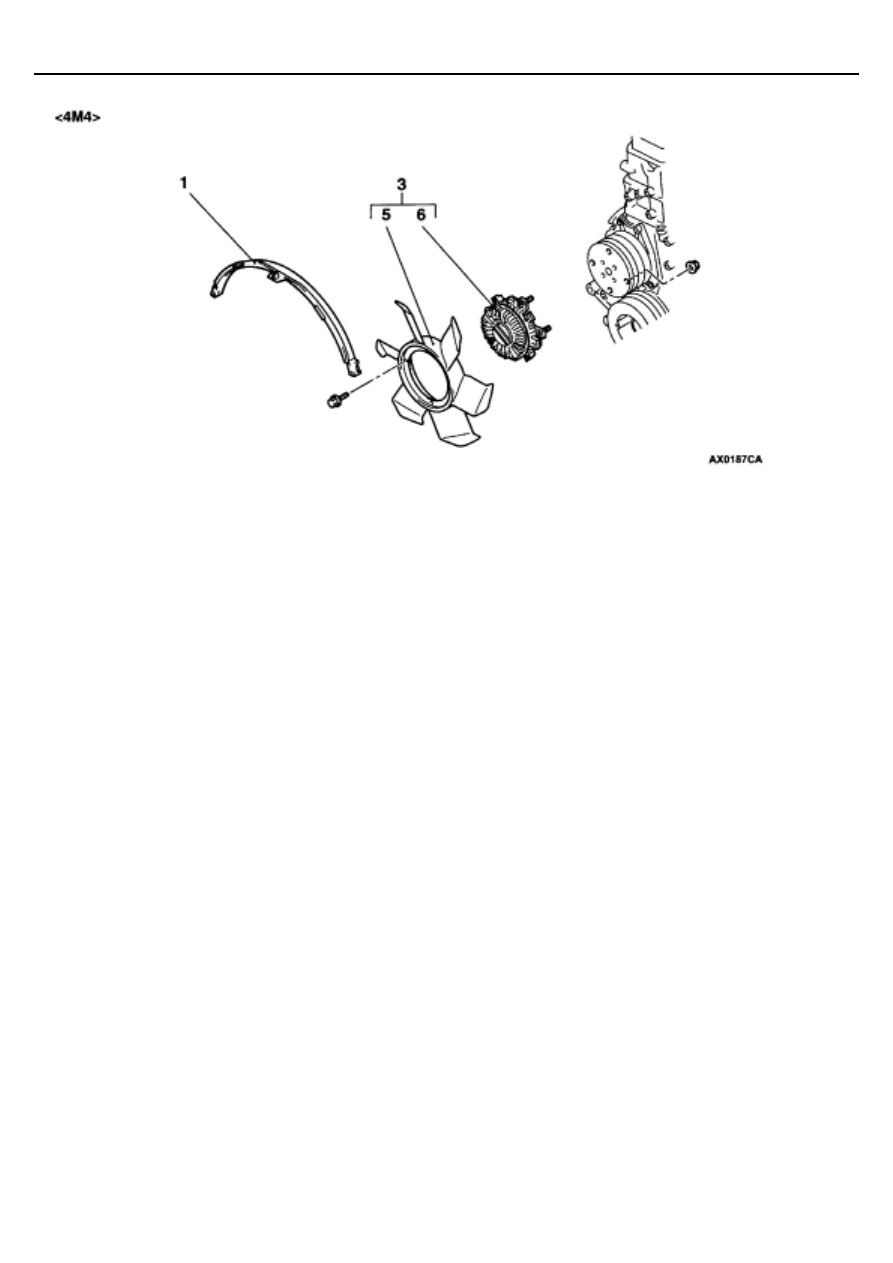

Последовательность снятия
1. Верхняя часть диффузора радиатора
2. Приводные ремни
3. Вентилятор радиатора системы

охлаждения и жидкостная муфта
вентилятора

4. Шкив
5. Вентилятор системы охлаждения
6. Жидкостная муфта вентилятора

ПРОВЕРКА

ПРОВЕРКА ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ

•



Проверьте лопасти на отсутствие повреждения и трещин.

•



Проверьте ступицу вентилятора на предмет отсутствия повреждения и
трещин вокруг отверстий для болтов.

•



В случае повреждения или появления трещины в каком-либо месте
вентилятора, замените вентилятор системы охлаждения.

ПРОВЕРКА ЖИДКОСТНОЙ МУФТЫ ВЕНТИЛЯТОРА

•



Убедитесь в отсутствии утечек жидкости в местах стыков и сальников
жидкостной муфты вентилятора. В случае сокращения объема
рабочей жидкости вследствие ее утечки, частота вращения
вентилятора радиатора будет снижена, что может привести к
перегреву двигателя.

•



При вращении установленного на двигатель вентилятора рукой,
должно чувствоваться некоторое сопротивление. Если вентилятор
вращается легко (без сопротивления), следовательно, он неисправен.

•



Проверьте биметаллическую пластину на наличие повреждения.

СИСТЕМА ОХЛАЖДЕНИЯ -

Термостат

14-8

ТЕРМОСТАТ

СНЯТИЕ И УСТАНОВКА

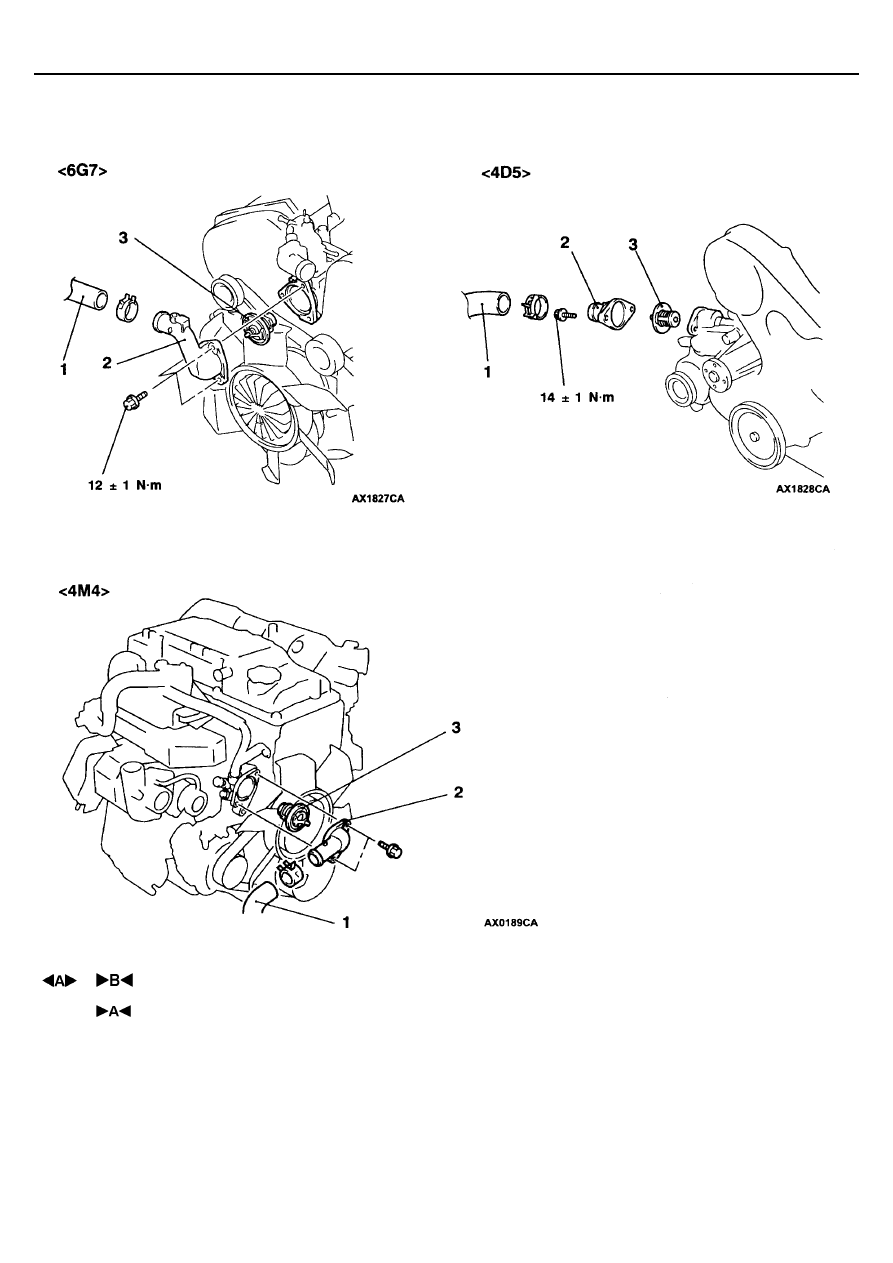

Последовательность снятия
1. Соединение нижнего шланга радиатора
2. Впускной патрубок термостата
3. Термостат

СИСТЕМА ОХЛАЖДЕНИЯ -

Термостат

14-9

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА РАДИАТОРА

Перед отсоединением нижнего шланга радиатора нанесите установочные
метки на шланге и хомуте, после чего отсоедините шланг.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

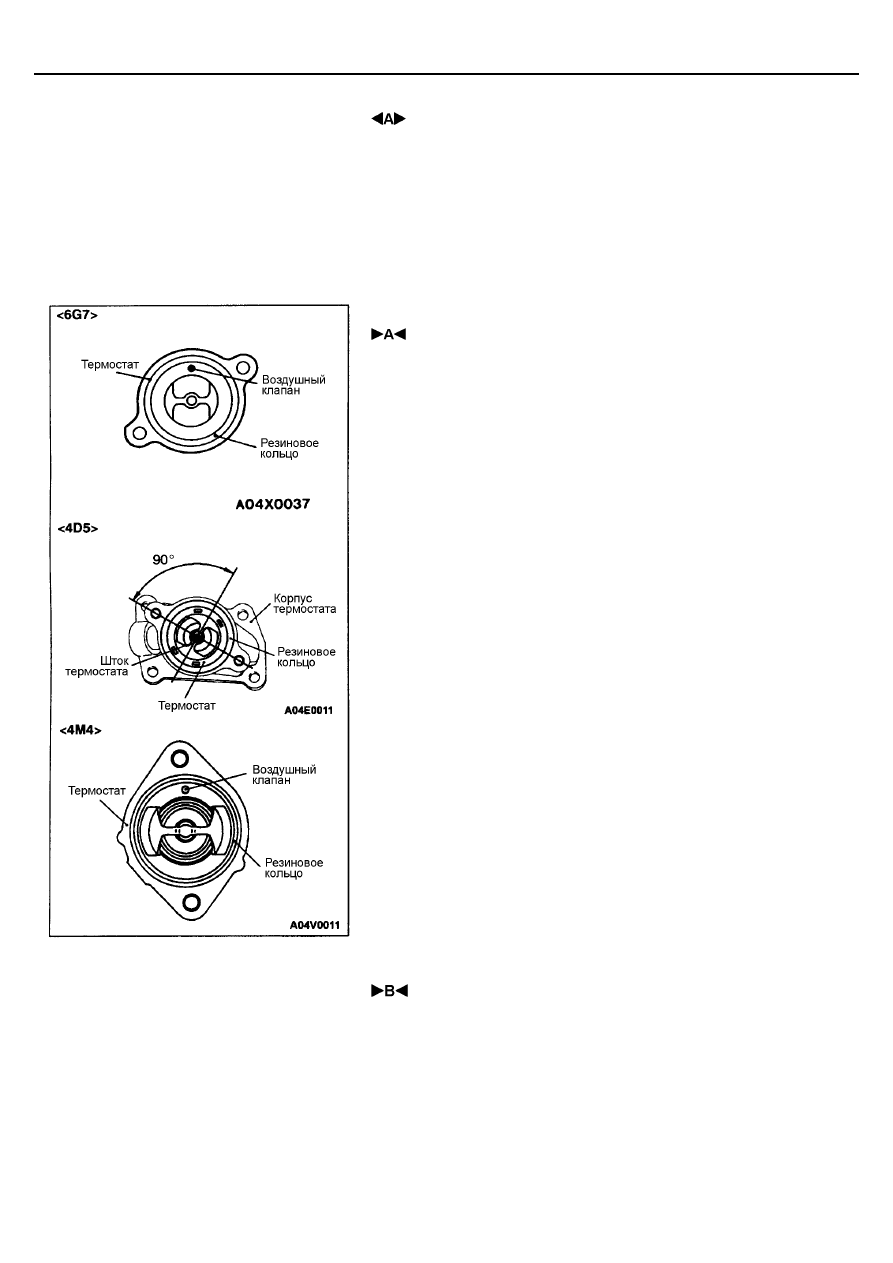

 УСТАНОВКА ТЕРМОСТАТА

Установите термостат таким образом, чтобы воздушный клапан был
направлен строго наверх.
Внимание
Необходимо убедиться в полном отсутствии масла на
уплотнительном кольце термостата. Кроме того, будьте осторожны,
чтобы не перегнуть и не поцарапать уплотнительное кольцо. В
случае повреждения резинового кольца термостат подлежит замене.

 СОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА РАДИАТОРА

1.

Одевайте каждый шланг на штуцер впускного патрубка системы
охлаждения до упора.

2.

Перед подсоединением нижнего шланга радиатора необходимо
совместить нанесенные при разборке метки на шланге и хомуте.

СИСТЕМА ОХЛАЖДЕНИЯ -

Термостат

14-10

ПРОВЕРКА

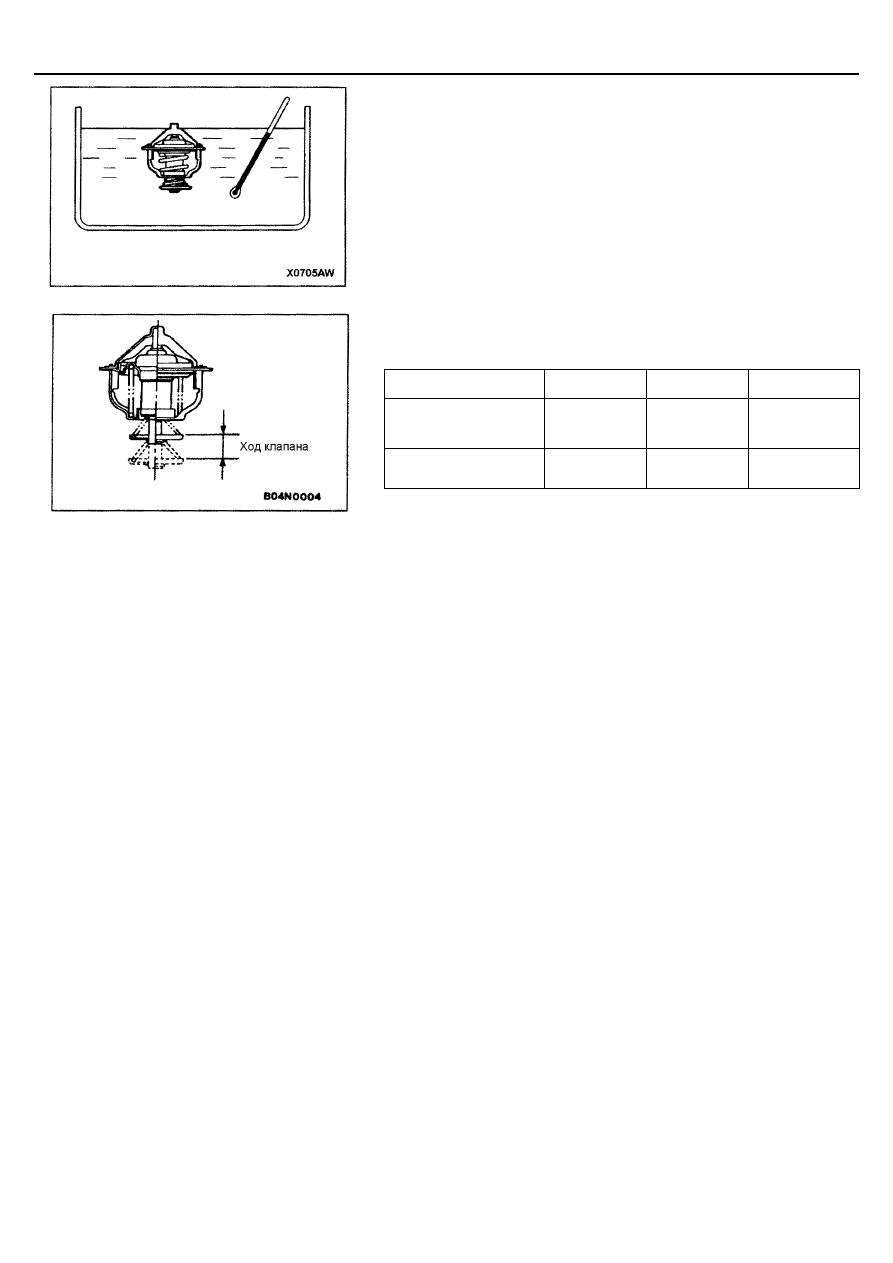

ПРОВЕРКА ТЕРМОСТАТА

1.

Погрузите термостат в сосуд с водой и нагревайте воду,
одновременно помешивая ее. Измерьте температуру начала открытия
клапана.
Номинальное значение:

Температура начала открытия клапана:

<6G7>, 88

±±±±

 2.0

0

С

<4D5>, 82

±±±±

1.5

0

С

<4M4>, 76.5

±±±±

 2.0

0

С

2.

Измерьте величину хода клапана при температуре воды,
соответствующей полному его открытию.
Номинальное значение:

Показатели

6G7

4D5

4M4

Температура полного
открытия клапана,

°

С

100

95

90

Полный ход клапана,
мм

Не менее 10

Не менее 8,5

Не менее 8,5

ПРИМЕЧАНИЕ
Измерьте расстояние от нижней плоскости клапана до корпуса термостата,
когда последний полностью закрыт, а затем полностью открыт, после чего
вычислите ход клапана.
