ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-73

ШАГ 8. Проверка жгута электропроводки
между клеммой №16 разъема ABS-ECU A-04,
и клеммой №1 разъема датчика скорости
<ЗП> колеса F-04, а также между клеммой №15
разъема ABS-ECU A-04, и клеммой №2
разъема датчика скорости <ЗП> колеса F-04.

• Проверить наличие короткого замыкания

в цепи датчика скорости <ЗП> колеса.

Q: Является ли результат проверки нормальным?

ДА :

Заменить датчик скорости <ЗП> колеса.

НЕТ :

Отремонтировать жгут электропроводки.

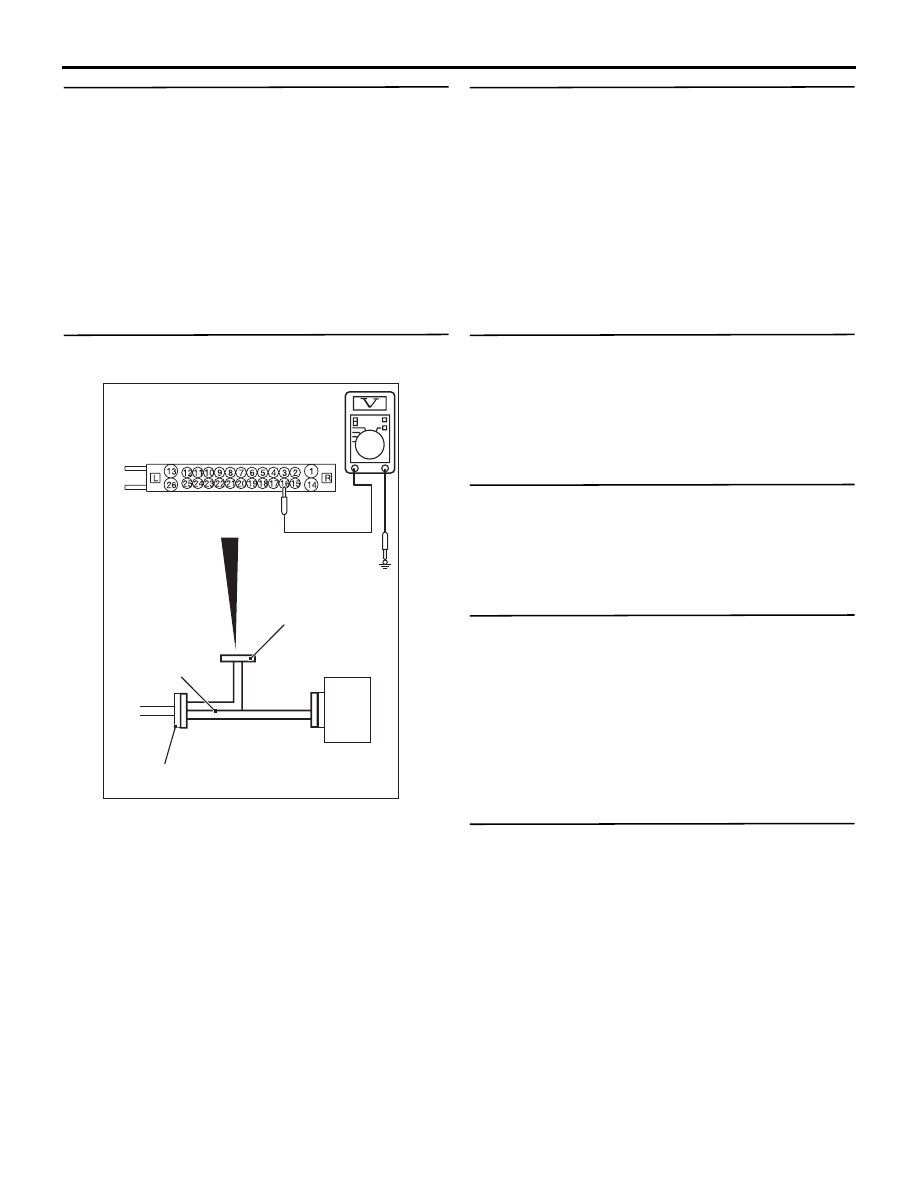

ШАГ 9. Измерение напряжения на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

AC606870

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъемам со стороны ABS-ECU и со
стороны жгута, после чего измерить
напряжение со стороны разъема
специального инструмента.

(2) Перевести переключатель зажигания

в положение ВКЛ.

(3) Измерить напряжение между между клеммой

питания датчика скорости колеса
и (сигнальная клемма) №16 и «массой на
кузове».

НОРМА: Напряжение в системе

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 10.

НЕТ :

Перейти к Шагу 12.

ШАГ 10. Проверка жгута электропроводки
между клеммой №16 разъема ABS-ECU A-04,
и клеммой №1 разъема датчика скорости
<ЗП> колеса F-04, а также между клеммой №15
разъема ABS-ECU A-04, и клеммой №2
разъема датчика скорости <ЗП> колеса F-04.

• Проверить наличие обрыва цепи датчика

скорости <ЗП> колеса.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 11.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 11. Проверка датчика скорости колеса как
единого узла
См.

Стр.35B-127

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 13.

НЕТ :

Заменить датчик скорости колеса.

ШАГ 12. Проверка разъема: Разъем ABS-ECU
A-04

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 16.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 13. Проверка установки датчика скорости
колеса
Проверить, как установлен датчик скорости <ЗП>
колеса (датчик скорости колеса отсоединен,
плохо закреплен крепежный болт и т.д.).

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 14.

НЕТ :

Установить датчик скорости колеса
правильно.

ШАГ 14. Проверка расшатанности подшипника
колеса
ПРИМЕЧАНИЕ: Расшатанный подшипник колеса
может привести к увеличению расстояния
между датчиком скорости колеса и задающим
диском. Проверить расшатанность подшипника
<ЗП> колеса (См. ГРУППУ 27

−

Обслуживание на

машине

Стр.27-2

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 15.

НЕТ :

Заменить узел ступицы заднего колеса.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-74

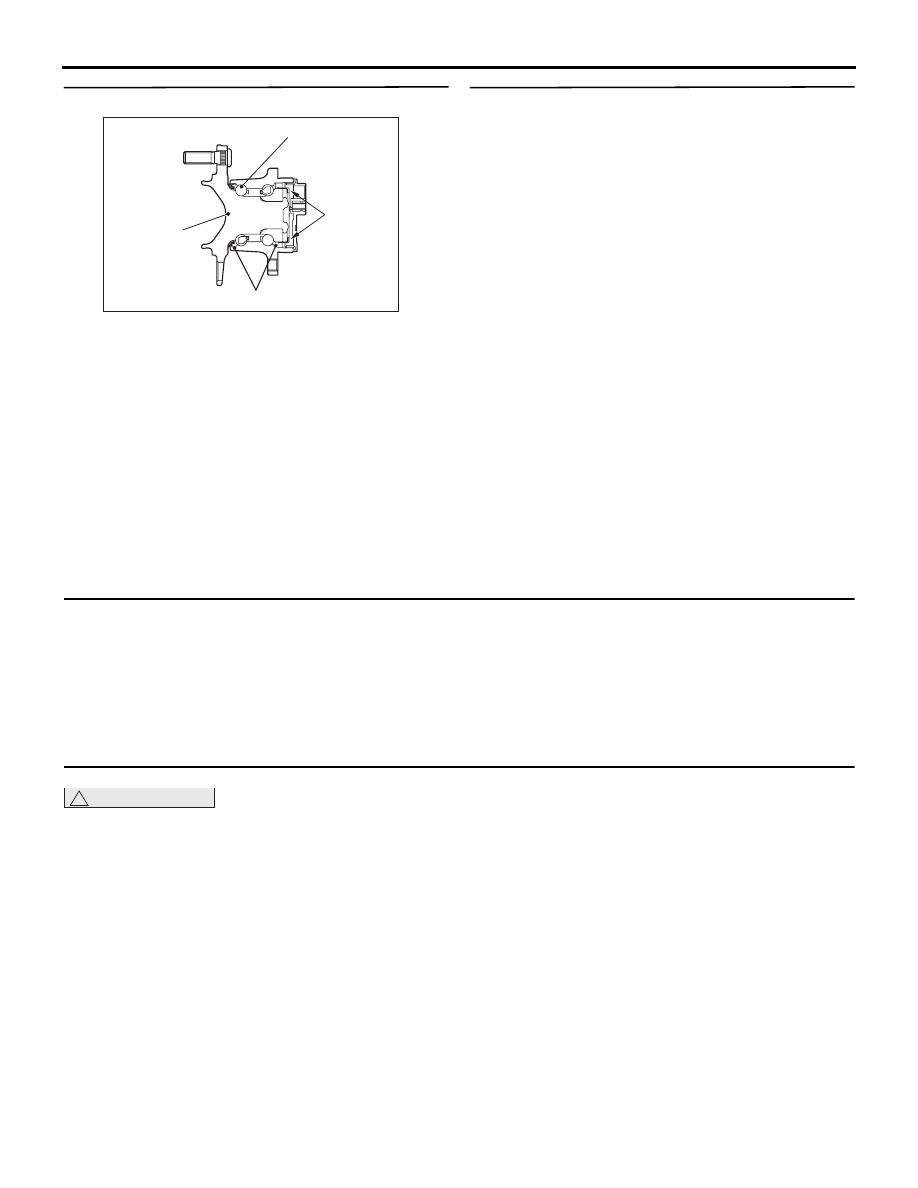

ШАГ 15. Проверка задающего диска

Магнитный

энкодер

Шарикоподшипник

Сальник

Задняя ступица

AC700162

Проверить наличие налипания посторонних
материалов на задающий диск и его
деформации.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 16.

НЕТ (налипание посторонних материалов) :

Снять посторонние материалы
и очистить задающий диск, стараясь не
повредить магнит и не нарушить его
магнитные свойства.

НЕТ (Деформация) :

Заменить узел ступицы

заднего колеса.

ШАГ 16. Проверка сброса кода диагностики.
(1) Стереть код диагностики.
(2) Развить на транспортном средстве скорость

не менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях
сигнальная лампа ABS не гаснет, пока не
будет превышена скорость в 20 км/ч.

Q: Выдается ли код диагностики № C1049?

ДА :

Заменить ABS-ECU.

НЕТ :

Диагностика завершена.

Код № C104B Отклонения в системе впускного клапана ПЛ колеса

Код № C104F Отклонения в системе впускного клапана ПП колеса

Код № C1053 Отклонения в системе впускного клапана ЗЛ колеса

Код № C1057 Отклонения в системе впускного клапана ЗЛ колеса

Код № C105F Отклонения в системе выпускного клапана ПЛ колеса

Код № C1063 Отклонения в системе выпускного клапана ПП колеса

Код № C1067 Отклонения в системе выпускного клапана ЗЛ колеса

Код № C105B Отклонения в системе впускного клапана ЗП колеса

ОСТОРОЖНО

Если в шине CAN есть какая-либо
неисправность, может быть выдан неверный
код диагностики. Прежде чем выполнять эту
диагностику, следует продиагностировать
шину CAN (См. ГРУППУ 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

РАБОТА

• В ABS-ECU предусмотрена цепь питания

(клемма №26) электромагнитного клапана.
Энергия на электромагнитный клапан
подается от электронного реле, являющегося
частью ABS-ECU.

• Электронное реле, являющееся частью

ABS-ECU, непрерывно подает питание на
электромагнитный клапан, за исключением
того времени, когда идет первоначальная
проверка после включения зажигания, либо
повторная проверка системы.

• ABS-ECU активирует электромагнитный

клапан, включая транзистор.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-75

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Эти коды диагностики будут выданы в указанных
ниже случаях:

• На электромагнитный клапан не поступает

питание даже после того, как ABS-ECU
включил транзистор (В цепи питания на
участке до электромагнитного клапана
ABS-ECU присутствует обрыв, либо отказало
электронное реле).

• На электромагнитный клапан не поступает

питание даже после того, как ABS-ECU
включил транзистор (В цепи питания
электромагнитного клапана ABS-ECU
присутствует обрыв, либо отказало
электронное реле).

• После того, как ABS-ECU выключает

транзистор, на электромагнитный клапан все
еще поступает питание (замыкание в цепи
электромагнитного клапана).

• При выявлении неисправности

электромагнитного клапана

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность ABS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 3.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Таблица диагностики

шины CAN

Стр.54C-18

). По завершении

перейти к Шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Выдаются ли также коды диагностики № C104B,

C104F, C1053, C1057, C105F, C1063, C1067 или
C105B?
ДА :

Перейти к Шагу 3.

НЕТ :

Диагностика завершена.

ШАГ 3. Проверка сброса кода диагностики.

Q: Выдаются ли также коды диагностики № C104B,

C104F, C1053, C1057, C105F, C1063, C1067 или
C105B?
ДА :

Заменить ABS-ECU.

НЕТ :

Периодическая неисправность
(См. ГРУППУ 00

− Что делать

с периодическими неисправностями

Стр.00-15

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-76

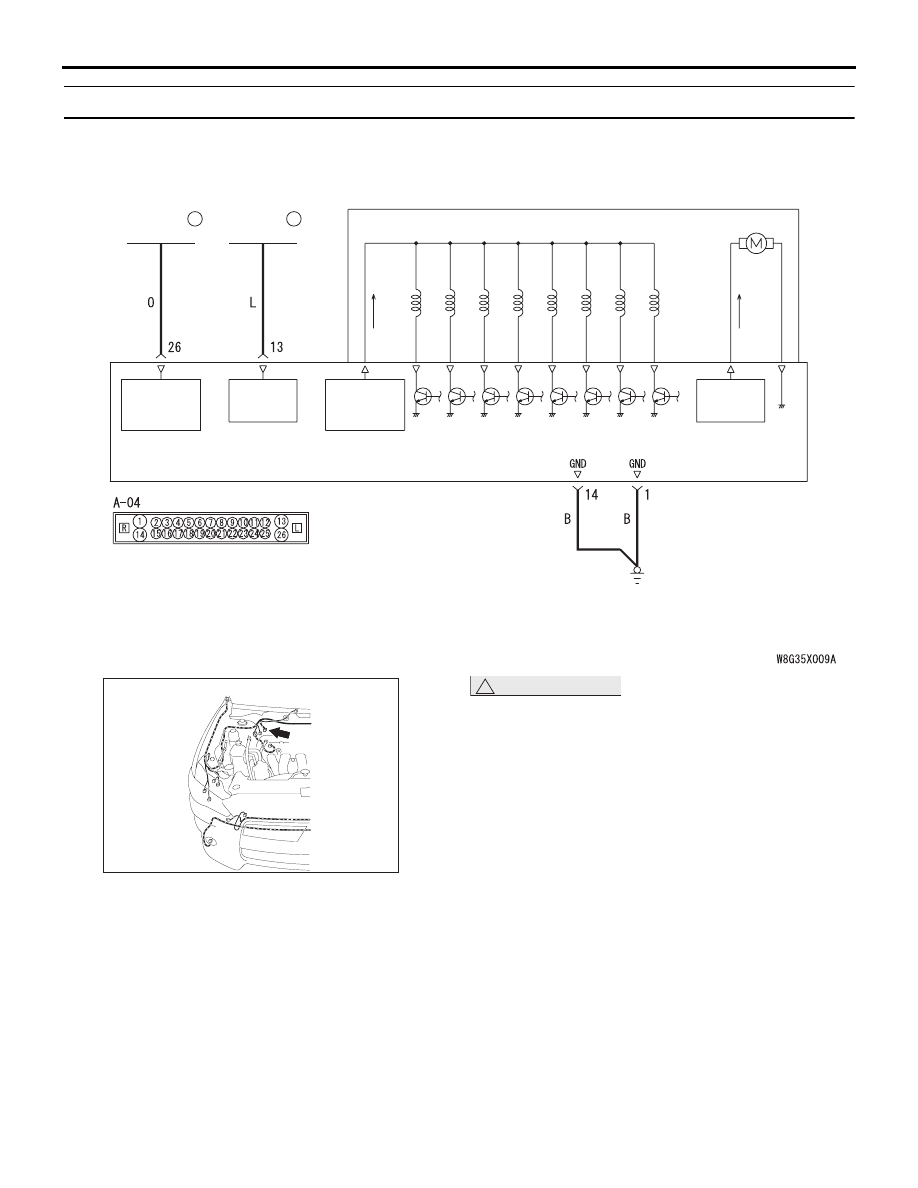

Код № C2104 Неисправность цепи питания клапана

Цветовая кодировка проводов

B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой

BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый

PU: Пурпурный SI: Серебристый

ПИТАНИЕ

ЭЛЕКТРО-

ДВИГАТЕЛЯ

ПИТАНИЕ

ЭЛЕКТРО-

МАГНИТНОГО

КЛАПАНА

ПЛАВКАЯ

ПЕРЕМЫЧКА

ПЛАВКАЯ

ПЕРЕМЫЧКА

ЭЛЕКТРОДВИГАТЕЛЬ

ABS-блок управления

УЗЕЛ ГИДРОСИСТЕМЫ

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

ПИТАНИЕ

ЭЛЕКТРО-

МАГНИТНОГО

КЛАПАНА

ПИТАНИЕ

ЭЛЕКТРО-

ДВИГАТЕЛЯ

Цепь питания электромагнитного клапана и электродвигателя

A-04 (GR)

Разъем: A-04

AC612691
