УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-29

ПРОЦЕДУРА ПРОВЕРКИ 3: Не работает вентилятор

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

СИЛОВОЙ

ТРАНЗИСТОР

ЭЛЕКТРОМОТОР

ВЕНТИЛЯТОРА

Блок управления

кондиционером

ETACS-

ECU

РЕЛЕ

ВЕНТИ-

ЛЯТОРА

37

ПЛАВКАЯ

ПЕРЕМЫЧКА

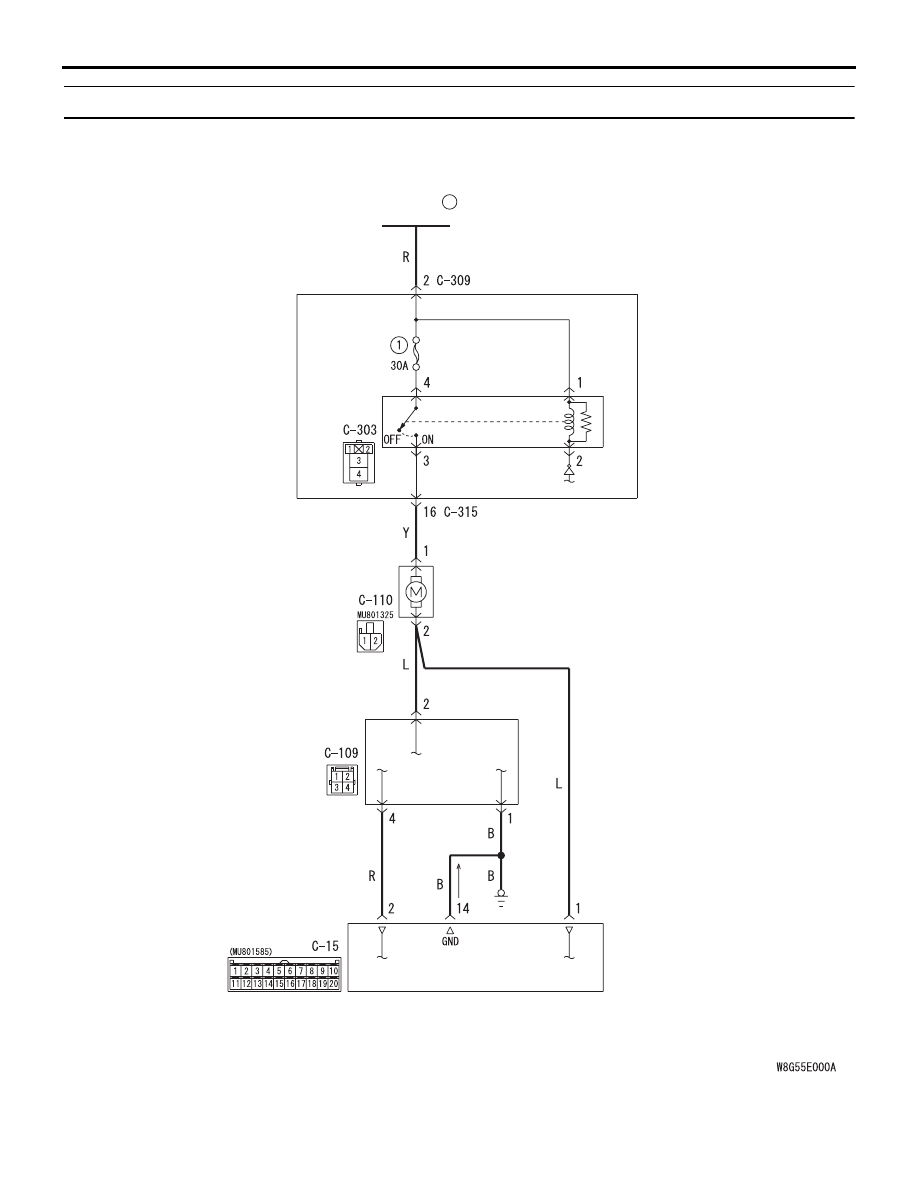

Цепь электромотора вентилятора

C-110

C-109

C-15 (B)

AF

AC612706

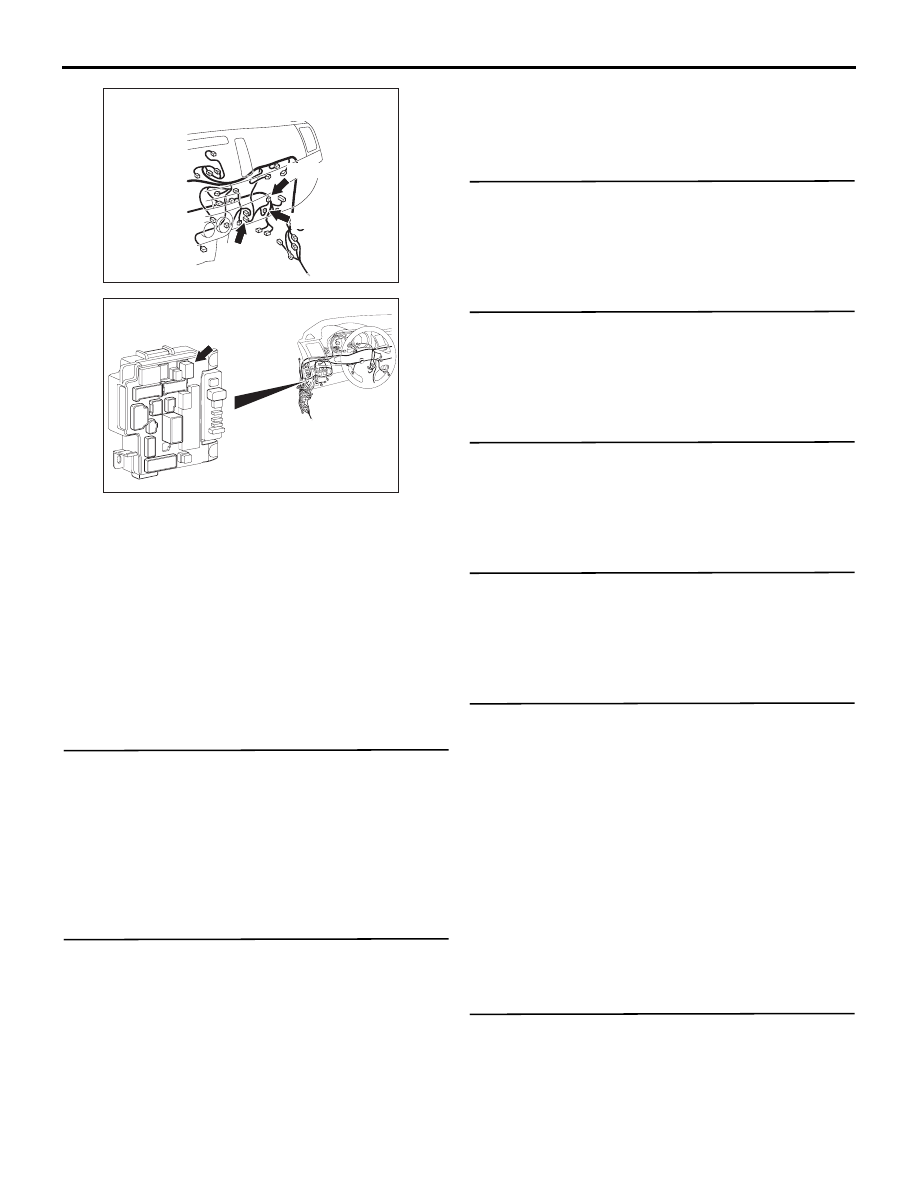

Разъемы: C-15, C-109, C-110 <автомобили

с левосторонним управлением>

ETACS-ECU

AO

Разъем: C-303 <автомобили с

левосторонним управлением>

AC612709

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-30

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Двигатель вентилятора может не работать из-за
неисправности в его электрической цепи.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность двигателя вентилятора

• Неисправность силового транзистора

• Неисправность ЭБУ кондиционера

• Повреждение электропроводки или разъемов

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Диагностика шины CAN сканера M.U.T.-III
Проведите диагностику линий шины CAN
сканером M.U.T.-III.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 2.

НЕТ :

Отремонтируйте линии шины CAN

(см. ГРУППУ 54C

− Устранение

неисправностей

Стр.54C-18

).

ЭТАП 2. Диагностический код сканера M.U.T.-III.
Еще раз убедитесь в том, что код неисправности
сформирован.
(1) Удалите код неисправности.
(2) Ключ зажигания: из положения LOCK (ВЫКЛ)

в положение ON (ВКЛ.)

(3) Убедитесь в том, что код неисправности

сформирован.

Q: Код неисправности сформирован?

ДА :

Выполните процедуры, соответствующие
коду неисправности. См.

Стр.55A-6

НЕТ :

Перейдите к этапу 3.

ЭТАП 3. Проверка разъема: C-303 - разъем
реле вентилятора

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 4.

НЕТ :

Отремонтируйте разъем.

ЭТАП 4. Проверьте реле вентилятора
См.

Стр.55A-59

.

Q: Реле в рабочем состоянии?

ДА :

Перейдите к этапу 5.

НЕТ :

Замените реле вентилятора.

ЭТАП 5. Проверка разъема: C-110 - разъем
двигателя вентилятора

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 6.

НЕТ :

Отремонтируйте разъем.

ЭТАП 6. Проверьте двигатель вентилятора
См.

Стр.55A-69

.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 7.

НЕТ :

Замените двигатель вентилятора.

ЭТАП 7. Измерение напряжение на разъеме
двигателя вентилятора (разъем C-110).
(1) Отсоедините разъем и выполните измерение

на стороне жгута.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Напряжение между клеммой 2 и «массой».

Нормальный результат: напряжение
бортовой сети

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 8.

НЕТ :

ПРОЦЕДУРА ПРОВЕРКИ 12:

См. «Система питания двигателя
вентилятора»

Стр.55A-48

ЭТАП 8. Проверка разъема: C-109 - разъем
блока управления силовым транзистором

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 9.

НЕТ :

Отремонтируйте разъем.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-31

ЭТАП 9. Измерение сопротивления на разъеме
силового транзистора (разъем C-109).
(1) Отсоедините разъем и выполните измерение

на стороне жгута.

(2) Электропроводность (целостность цепи)

между клеммой 1 и «массой»

Нормальный результат: цепь
в порядке (2

 или меньше)

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 10.

НЕТ :

Отремонтируйте электропроводку между

клеммой 1 разъема силового
транзистора и «массой».

ЭТАП 10. Проверка жгута электропроводки
между клеммой 2 разъема C-110 (разъем
двигателя вентилятора) и клеммой 2 разъема
C-109 (разъем силового транзистора).

• Проверьте целостность цепи питания

силового транзистора.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 11.

НЕТ :

Отремонтируйте жгут электропроводки.

ЭТАП 11. Проверка разъема: C-15 - разъем ЭБУ
кондиционера

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 12.

НЕТ :

Отремонтируйте разъем.

ЭТАП 12. Проверка жгута электропроводки
между клеммой 2 разъема C-110 (разъем
двигателя вентилятора) и клеммой 2 разъема
C-15 (разъем ЭБУ кондиционера).

• Проверьте целостность цепи питания

двигателя вентилятора

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 13.

НЕТ :

Отремонтируйте жгут электропроводки.

ЭТАП 13. Проверка жгута электропроводки
между клеммой 4 разъема C-109 (разъем
силового транзистора) и клеммой 2 разъема
C-15 (разъем ЭБУ кондиционера).

• Проверьте целостность цепи питания

силового транзистора.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 14.

НЕТ :

Отремонтируйте жгут электропроводки.

ЭТАП 14. Замените силовой транзистор
и повторно проверьте симптом
неисправности
Убедитесь в нормальной работе двигателя
вентилятора.

Q: Результат проверки нормальный?

ДА :

Диагностика завершена.

НЕТ :

Замените ЭБУ кондиционера.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-32

ПРОЦЕДУРА ПРОВЕРКИ 4: Невозможно изменить производительность воздушного
вентилятора

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

СИЛОВОЙ

ТРАНЗИСТОР

ЭЛЕКТРОМОТОР

ВЕНТИЛЯТОРА

Блок управления

кондиционером

ETACS-

ECU

РЕЛЕ

ВЕНТИ-

ЛЯТОРА

37

ПЛАВКАЯ

ПЕРЕМЫЧКА

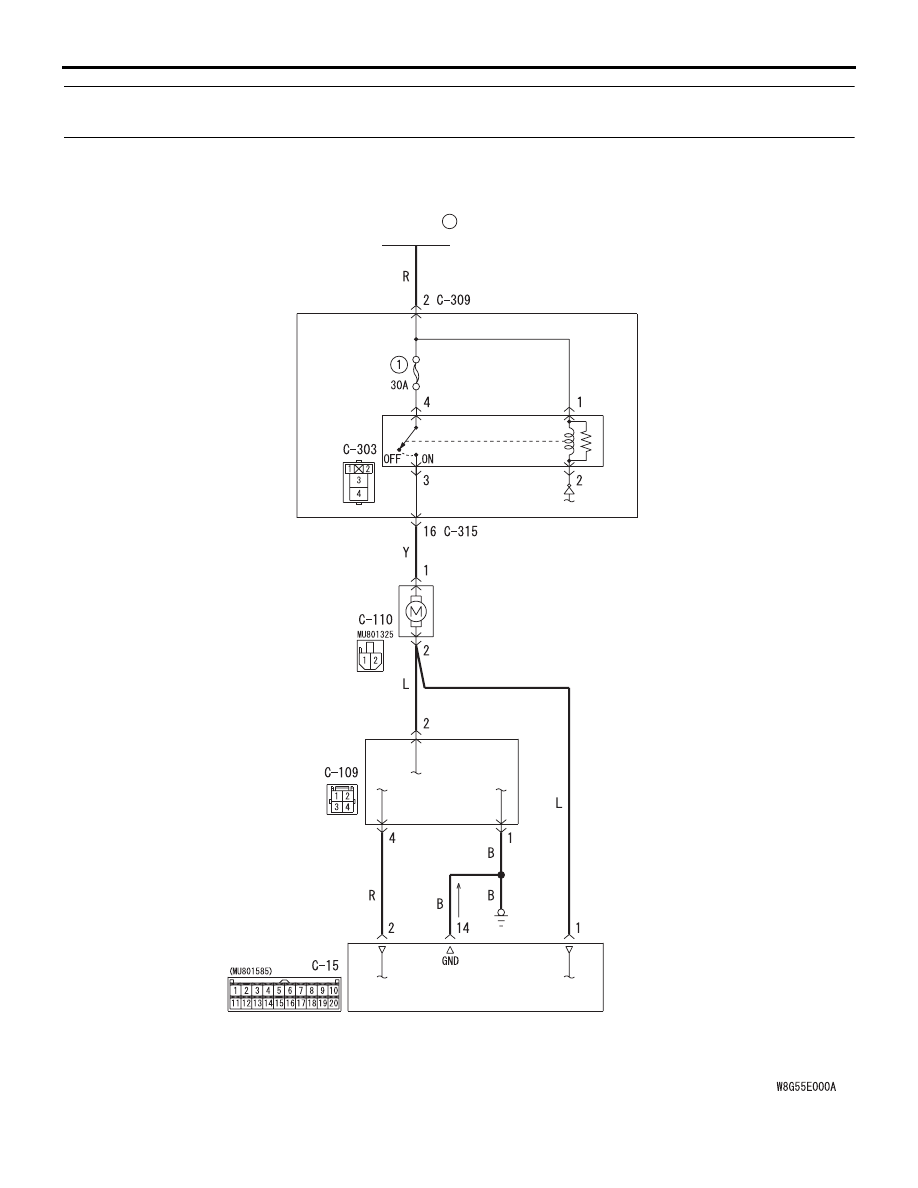

Цепь электромотора вентилятора
