ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-63

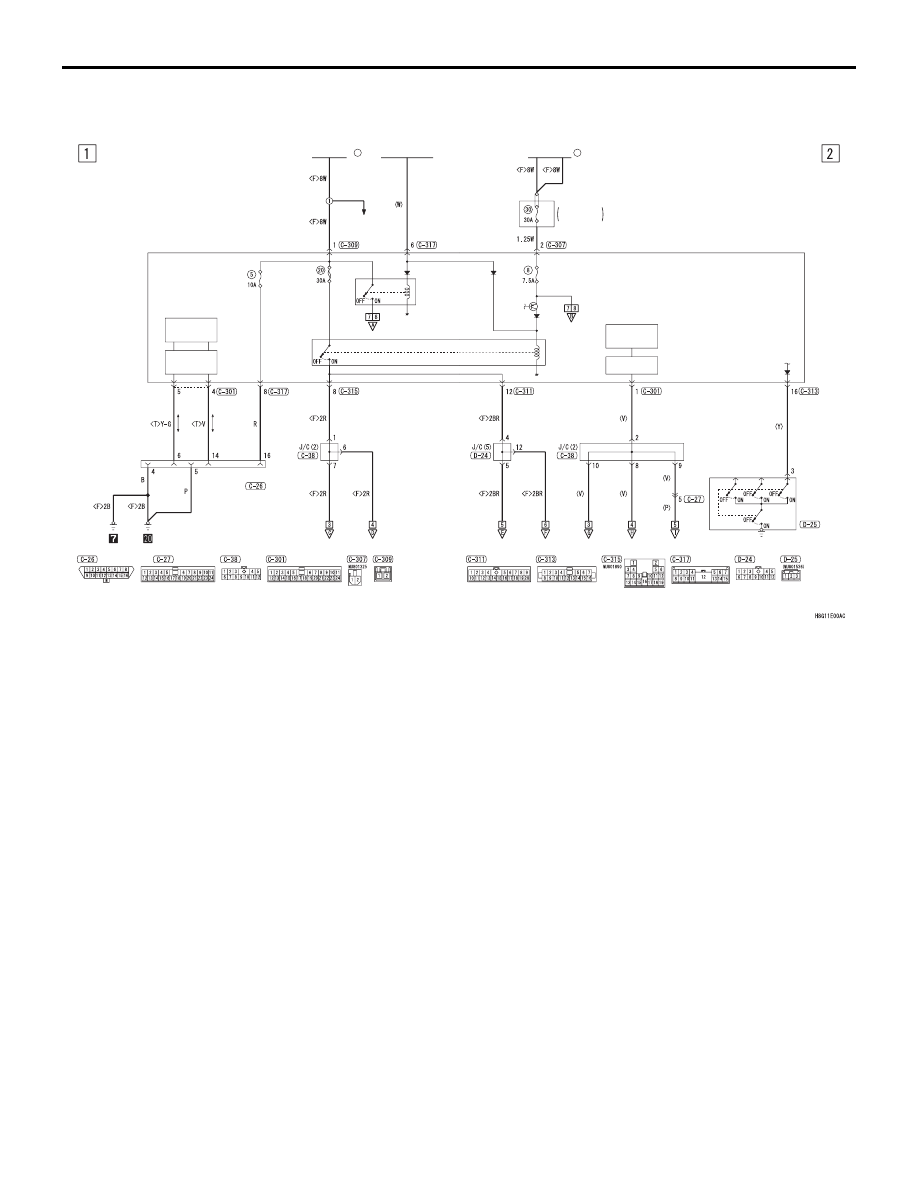

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

M1901004603067

БЛОК РЕЛЕ

МОТОРНЫЙ

ОТСЕК

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

ДИАГНОСТИЧЕСКИЙ

РАЗЪЕМ

ПЕРЕДНЯЯ ЧАСТЬ

СМ.

СИСТЕМА

ЭНЕРГОРАСПРЕДЕЛЕНИЯ

ВЫКЛЮ-

ЧАТЕЛЬ

ЗАМКА

ЛЕВОЙ

ПЕРЕДНЕЙ

ДВЕРИ

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

УПРАВЛЕНИЯ

LIN

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

РЕЛЕ

IG1

РЕЛЕ

ЭЛЕКТРОСТЕ-

КЛОПОДЪЕМ-

НИКА

ETACS-ECU

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (IG1)

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый

SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-64

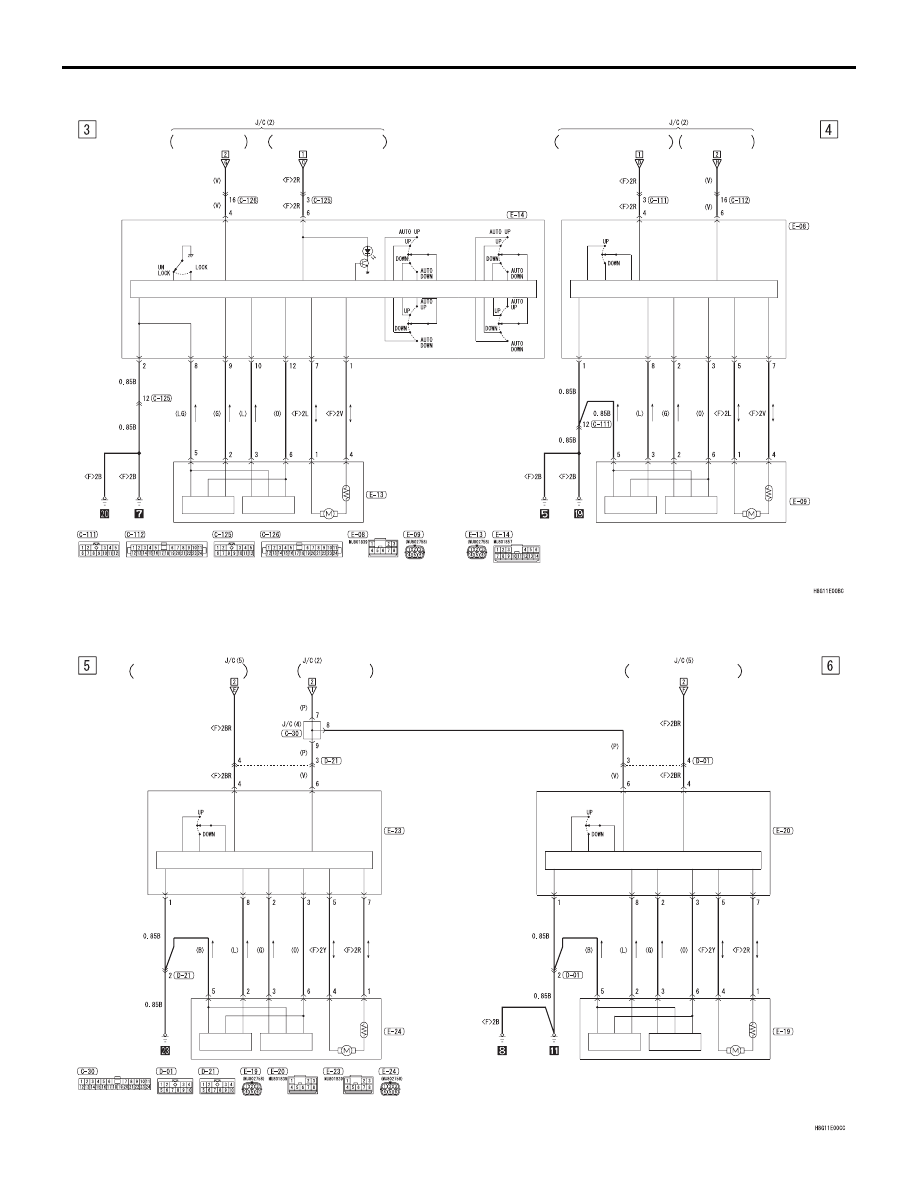

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ (ПРОДОЛЖЕНИЕ)

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

IC

IC

ЦП

ЦП

ИС

ИС

ПЕРЕДНИЙ

(ЛЕВЫЙ)

ПЕРЕДНИЙ

(ПРАВЫЙ)

ЗАДНИЙ

(ЛЕВЫЙ)

ЗАДНИЙ

(ПРАВЫЙ)

ЭЛЕКТРОМОТОР

ПРАВОГО

ПЕРЕДНЕГО

СТЕКЛОПОДЪ-

ЕМНИКА

ВСПОМОГАТЕЛЬНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

ПЕРЕДНЕГО

СТЕКЛОПОДЪЕМНИКА

РЕЛЕ

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА

ЦЕПЬ УПРАВЛЕНИЯ

LIN

РЕЛЕ

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА

ЦЕПЬ УПРАВЛЕНИЯ

LIN

ЭЛЕКТРОМОТОР

ЛЕВОГО

ПЕРЕДНЕГО

СТЕКЛОПОДЪЕМНИКА

ПЕРЕКЛЮЧАТЕЛЬ

БЛОКИРОВКИ

ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКОВ

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ (ПРОДОЛЖЕНИЕ)

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ВСПОМОГАТЕЛЬНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

ПРАВОГО

ЗАДНЕГО

СТЕКЛОПОДЪЕМНИКА

IC

IC

ЦП

ЦП

IC

IC

ЭЛЕКТРОМОТОР

ПРАВОГО

ЗАДНЕГО

СТЕКЛОПОДЪЕМНИКА

РЕЛЕ

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА

ЦЕПЬ УПРАВЛЕНИЯ

LIN

РЕЛЕ

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА

ЭЛЕКТРОМОТОР

ЛЕВОГО

ЗАДНЕГО

СТЕКЛОПОДЪЕМНИКА

ВСПОМОГАТЕЛЬНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

ЛЕВОГО

ЗАДНЕГО

СТЕКЛОПОДЪЕМНИКА

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-65

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ (ПРОДОЛЖЕНИЕ)

ИСТОЧНИК

ПИТАНИЯ

·AFS

·КОНДИЦИОНЕР

·ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ

 ФАРЫ

·СИГНАЛИЗАТОР НИЗКОГО УРОВНЯ

 ТОПЛИВА, СИГНАЛИЗАТОР

 ДАВЛЕНИЯ МАСЛА

 И СИГНАЛИЗАТОР ТОРМОЗНОЙ

 СИСТЕМЫ

·ФАРА

·ОМЫВАТЕЛЬ ФАРЫ

·KOS

·ИНДИКАТОРЫ И СЧЕТЧИКИ

·ЗАДНИЕ ПРОТИВОТУМАННЫЕ

 ФАРЫ

·СИГНАЛИЗАТОР РЕМНЯ

 БЕЗОПАСНОСТИ

·ЗАДНИЕ ГАБАРИТНЫЕ ФОНАРИ,

 ОСНОВНЫЕ ГАБАРИТНЫЕ ФОНАРИ,

 ПОДСВЕТКА НОМЕРНОГО ЗНАКА

 И ЗУММЕР СИСТЕМЫ КОНТРОЛЯ

 ОСВЕЩЕНИЯ

·УКАЗАТЕЛИ ПОВОРОТА И ЛАМПЫ

 АВАРИЙНОЙ СИГНАЛИЗАЦИИ

·СТЕКЛООЧИСТИТЕЛЬ

 И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

·ABS

·ABS И ASC

·AFS

·КОНДИЦИОНЕР

·КРУИЗ-КОНТРОЛЬ

·СИСТЕМА ЗАРЯДКИ

·ЗУММЕР НАПОМИНАНИЯ

 О НЕЗАКРЫТОЙ ДВЕРИ

·СИСТЕМА УПРАВЛЕНИЯ

 ДВИГАТЕЛЕМ

·ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ

 ФАРЫ

·СИГНАЛИЗАТОР НИЗКОГО УРОВНЯ

 ТОПЛИВА, СИГНАЛИЗАТОР

 ДАВЛЕНИЯ МАСЛА

 И СИГНАЛИЗАТОР ТОРМОЗНОЙ

 СИСТЕМЫ

·ФАРА

·СИСТЕМА АВТОКОРРЕКЦИИ

 ПОЛОЖЕНИЯ ФАР

·ОМЫВАТЕЛЬ ФАРЫ

·ПОДОГРЕВ НАРУЖНЫХ ЗЕРКАЛ

·ПОДОГРЕВ СИДЕНЬЯ

·ВАРИАТОР INVECS-III

·KOS

·ИНДИКАТОРЫ И СЧЕТЧИКИ

·ЗУММЕР НАПОМИНАНИЯ

 О СТОЯНОЧНОМ ТОРМОЗЕ

·ЗАДНИЕ ПРОТИВОТУМАННЫЕ

 ФАРЫ

·ОБОГРЕВ ЗАДНЕГО СТЕКЛА

·СИСТЕМА ПОМОЩИ ПРИ

 ДВИЖЕНИИ ЗАДНИМ ХОДОМ

·СИГНАЛИЗАТОР РЕМНЯ

 БЕЗОПАСНОСТИ

·МЕХАНИЗМ БЛОКИРОВКИ

 ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

·SRS

·ЛЮК КРЫШИ

·ЗАДНИЕ ГАБАРИТНЫЕ ФОНАРИ,

 ОСНОВНЫЕ ГАБАРИТНЫЕ ФОНАРИ,

 ПОДСВЕТКА НОМЕРНОГО ЗНАКА

 И ЗУММЕР СИСТЕМЫ КОНТРОЛЯ

 ОСВЕЩЕНИЯ

·УКАЗАТЕЛИ ПОВОРОТА И ЛАМПЫ

 АВАРИЙНОЙ СИГНАЛИЗАЦИИ

·СТЕКЛООЧИСТИТЕЛЬ И

 ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ETACS-ECU

ETACS-ECU

РЕЛЕ

IG1

8

ПРЕДОХРАНИТЕЛЬ

8

ПРЕДОХРАНИТЕЛЬ

РЕЛЕ

IG1

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ЦЕПЬ

ИНТЕРФЕЙСА

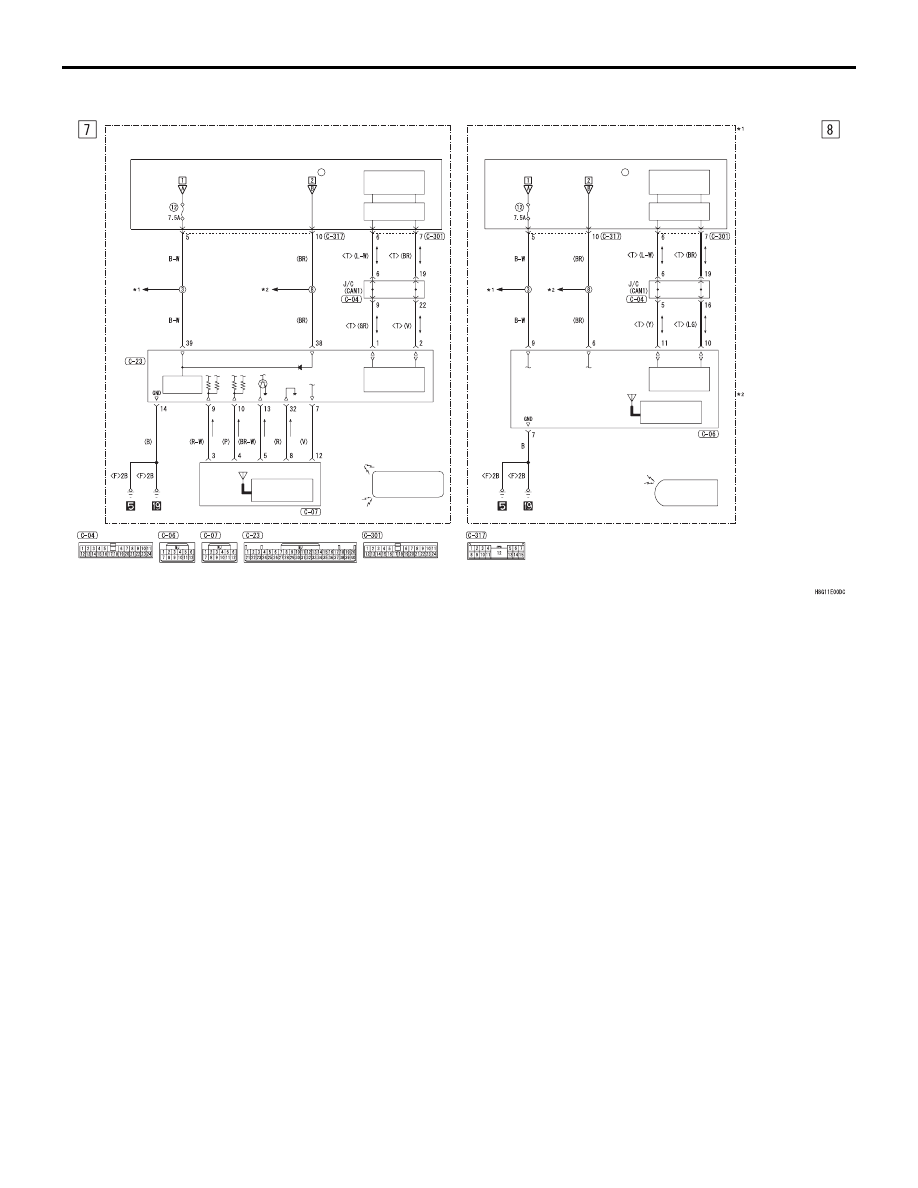

<АВТОМОБИЛИ С WCM (БЕЗ СИСТЕМЫ ДОСТУПА БЕЗ КЛЮЧА)>

<АВТОМОБИЛИ С KOS>

KOS-ECU

ПРИЕМНИК

БЕСКЛЮЧЕВОГО

ВХОДА

АНТЕННЫЙ МОДУЛЬ ПРИЕМНИКА

ПУЛЬТ

ДИСТАНЦИОННОГО

УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ

:

:

WCM

ПЕРЕДАТЧИК

БЕСКЛЮЧЕВОГО

ВХОДА

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ПРИЕМНИК

БЕСКЛЮЧЕВОГО

ВХОДА

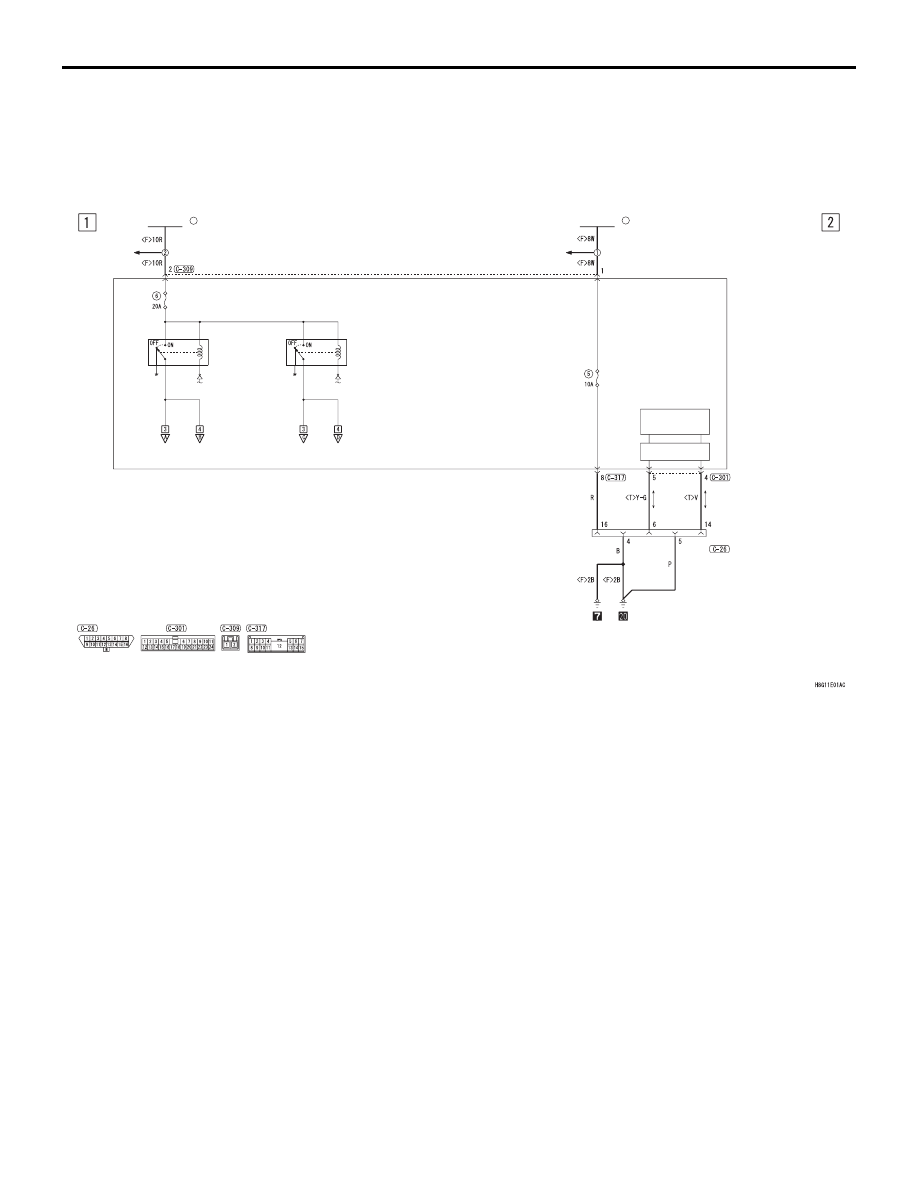

ЦЕНТРАЛЬНЫЙ ЗАМОК

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-66

ЦЕНТРАЛЬНЫЙ ЗАМОК

ЦЕНТРАЛЬНЫЙ ЗАМОК
<АВТОМОБИЛИ БЕЗ СИСТЕМЫ
ДОСТУПА БЕЗ КЛЮЧА>

M1901004704670

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

СМ.

СИСТЕМА

ЭНЕРГОРАСПРЕДЕЛЕНИЯ

РЕЛЕ

ОТПИРАНИЯ

ДВЕРИ

ПЕРЕДНЯЯ ЧАСТЬ

СМ.

СИСТЕМА

ЭНЕРГОРАСПРЕДЕЛЕНИЯ

ДИАГНОСТИЧЕСКИЙ

РАЗЪЕМ

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

РЕЛЕ

ЗАПИРАНИЯ

ДВЕРИ

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

37

ПЛАВКАЯ

ПЕРЕМЫЧКА

ETACS-ECU
