Mitsubishi Lancer X. Руководство - часть 554

ФАРА

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-35

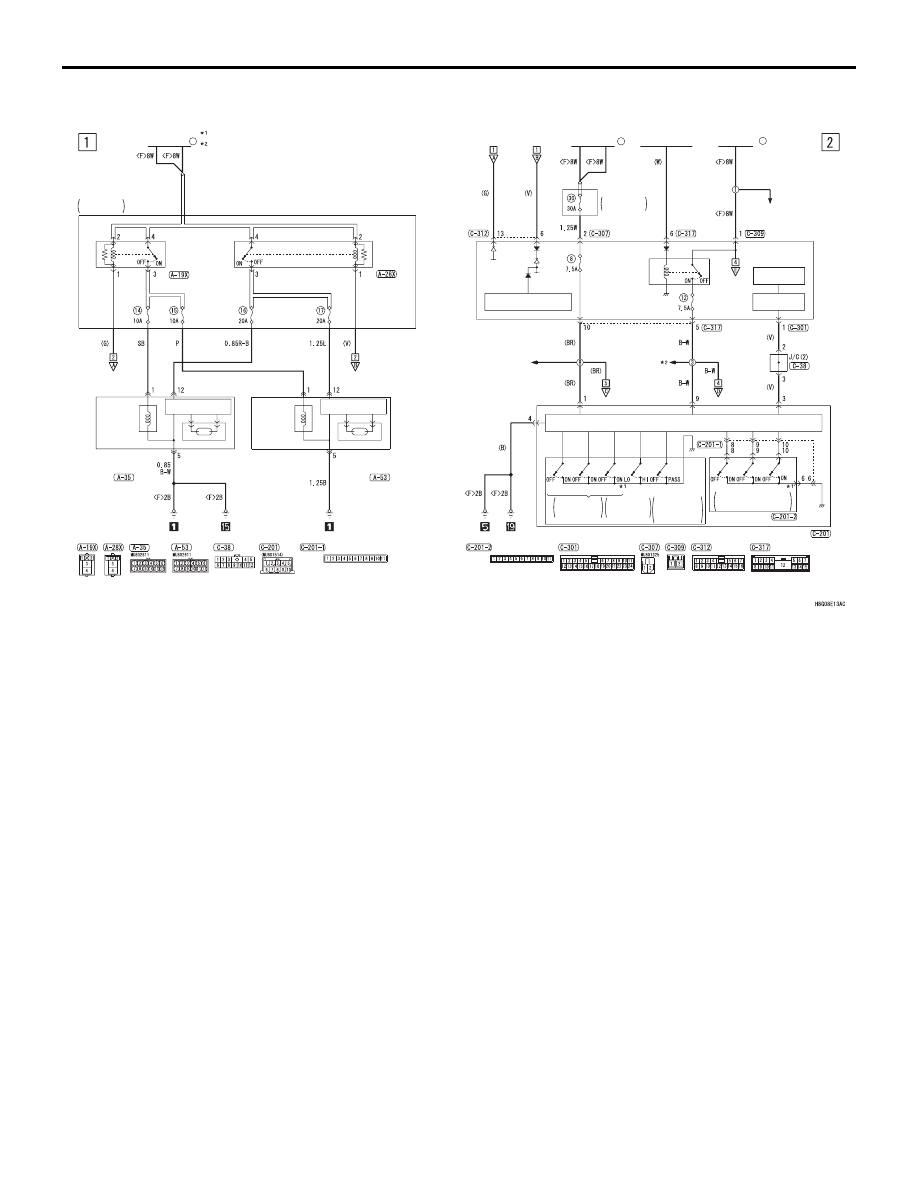

ФАРА <ГАЛОГЕННАЯ> (ПРОДОЛЖЕНИЕ)

ETACS-ECU

ASC-ECU

ABS-блок управления

·ДАТЧИК СКОРОСТИ

 ВРАЩЕНИЯ ПЕРЕДНЕГО

 КОЛЕСА

·ДАТЧИК СКОРОСТИ

 ВРАЩЕНИЯ ЗАДНЕГО КОЛЕСА

ВХОДНОЙ СИГНАЛ

<АВТОМОБИЛИ С СИСТЕМОЙ АВТОМАТИЧЕСКОГО

УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ>

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

12

ETACS-ECU

(ПРЕДОХРАНИТЕЛЬ     )

ПЕРЕДНЯЯ ЧАСТЬ

КОМБИНИРОВАННЫЙ

СЧЕТЧИК

ДИАГНОСТИЧЕСКИЙ

РАЗЪЕМ

: АВТОМОБИЛИ С ASC

: АВТОМОБИЛИ БЕЗ ASC

ПРИМЕЧАНИЕ

ЦЕПЬ АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ УПРАВЛЕНИЯ

CAN

ЦЕПЬ

ИНТЕРФЕЙСА

ЦП

ЦЕПЬ УПРАВЛЕНИЯ СВЕТОДИОДАМИ

ЦЕПЬ ПРИЕМОПЕРЕДАТЧИКА CAN

ЦЕПЬ УПРАВЛЕНИЯ

CAN

ЦЕПЬ УПРАВЛЕНИЯ

CAN

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

ИНТЕРФЕЙСА

ФАРА <ГАЛОГЕННАЯ> (ПРОДОЛЖЕНИЕ)

<АВТОМОБИЛИ С СИСТЕМОЙ АВТОМАТИЧЕСКОГО

УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ>

ЛЮК КРЫШИ

ДАТЧИК

ОСВЕЩЕННОСТИ

8

(ПРЕДОХРАНИТЕЛЬ     )

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

УПРАВЛЕНИЯ

CAN

ETACS-ECU

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ETACS-

ECU

ВЫКЛЮЧАТЕЛЬ ЗАМКА

ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

ФАРА

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-36

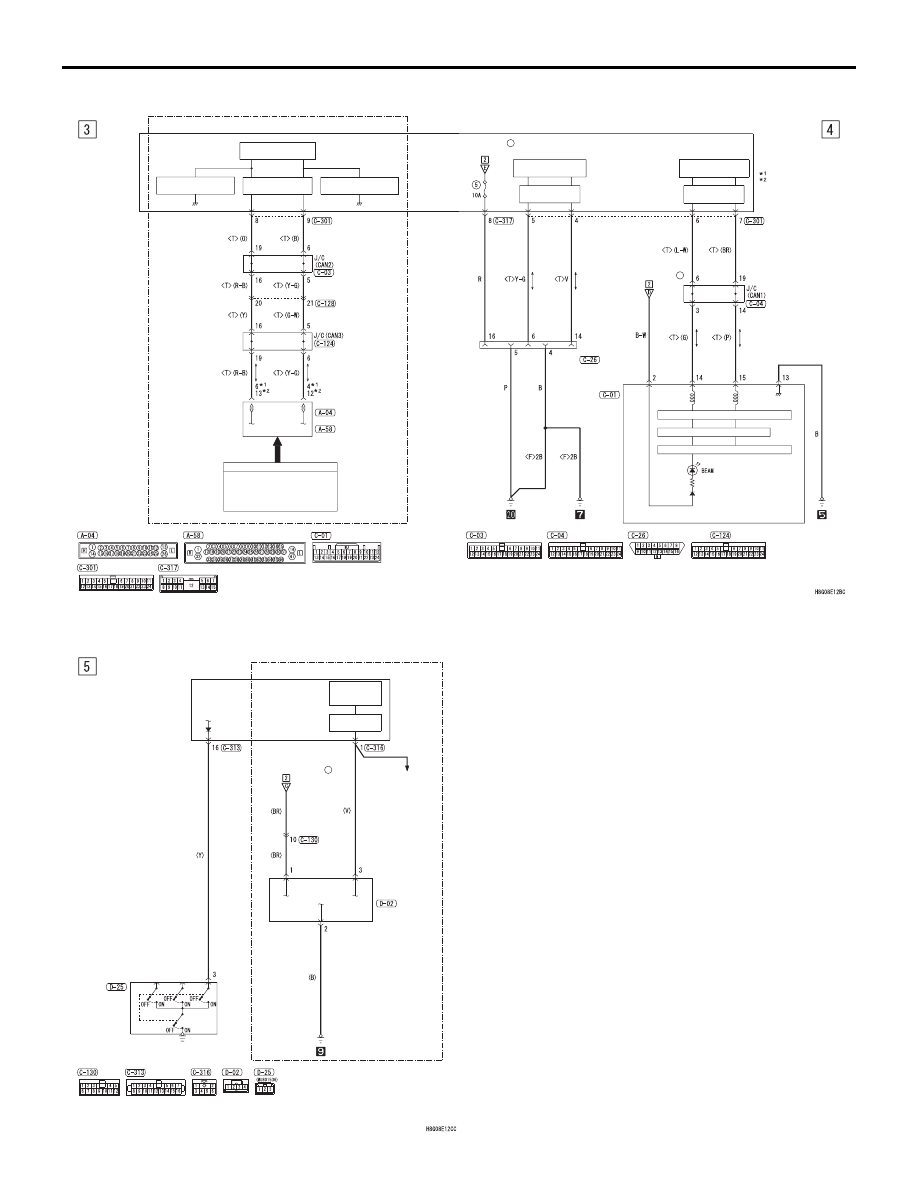

ФАРА <ГАЗОРАЗРЯДНАЯ>

M1901001503328

·КОНДИЦИОНЕР

·ЦЕНТРАЛЬНЫЙ ЗАМОК <АВТОМОБИЛИ С

 СИСТЕМОЙ ДОСТУПА БЕЗ КЛЮЧА>

·СИГНАЛИЗАТОР НИЗКОГО УРОВНЯ

 ТОПЛИВА, СИГНАЛИЗАТОР ДАВЛЕНИЯ

 МАСЛА И СИГНАЛИЗАТОР ТОРМОЗНОЙ

 СИСТЕМЫ

·ИММОБИЛАЙЗЕР

·KOS

·ИНДИКАТОРЫ И СЧЕТЧИКИ

·ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

·ОСВЕЩЕНИЕ САЛОНА, ПЛАФОН

 БАГАЖНОГО ОТДЕЛЕНИЯ И ПОДСВЕТКА

 ЗАМКА ЗАЖИГАНИЯ

·СИГНАЛИЗАТОР РЕМНЯ БЕЗОПАСНОСТИ

·ЛЮК КРЫШИ

·ПЕРЕКЛЮЧАТЕЛЬ

 ОТКРЫВАНИЯ КРЫШКИ

 БАГАЖНИКА

·АВТОМОБИЛИ С СИСТЕМОЙ АВТОМАТИЧЕ-

 СКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

:

:

ECU РУЛЕВОЙ КОЛОНКИ

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

ПЕРЕКЛЮЧАТЕЛЬ

СТЕКЛООЧИСТИТЕЛЯ

ВЕТРОВОГО СТЕКЛА

ПЕРЕКЛЮЧА-

ТЕЛЬ ДОПОЛ-

НИТЕЛЬНЫХ

ФОНАРЕЙ

РЕГУЛЯТОР

ПОДСВЕТКИ

ПРИБОРОВ

(ДОПОЛНИ-

ТЕЛЬНЫЕ)

(РЕГУЛЯТОР

ПОДСВЕТКИ)

ПЕРЕКЛЮЧА-

ТЕЛЬ

ОСВЕЩЕНИЯ

(АВТО)

(ЗАДНИЕ ГАБА-

РИТНЫЕ)

(АВТО)

(БЛИЖНИЙ)

(ДАЛЬНИЙ)

(ФАРЫ)

·KOS

·ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

·ОБОГРЕВ ЗАДНЕГО СТЕКЛА

·СИСТЕМА ПОМОЩИ ПРИ ДВИЖЕНИИ

 ЗАДНИМ ХОДОМ

·ОСВЕЩЕНИЕ САЛОНА, ПЛАФОН БАГАЖНОГО

 ОТДЕЛЕНИЯ И ПОДСВЕТКА ЗАМКА ЗАЖИГАНИЯ

·СИГНАЛИЗАТОР РЕМНЯ БЕЗОПАСНОСТИ

·МЕХАНИЗМ БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ

 ПЕРЕДАЧ

·SRS

·ЛЮК КРЫШИ

·ПЕРЕКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ КРЫШКИ

 БАГАЖНИКА

·ABS

·ABS И ASC

·AFS

·КОНДИЦИОНЕР

·ЦЕНТРАЛЬНЫЙ ЗАМОК <АВТОМОБИЛИ

 С СИСТЕМОЙ ДОСТУПА БЕЗ КЛЮЧА>

·СИСТЕМА АВТОКОРРЕКЦИИ ПОЛОЖЕНИЯ

 ФАР

·ПОДОГРЕВ НАРУЖНЫХ ЗЕРКАЛ

·ПОДОГРЕВ СИДЕНЬЯ

·ИММОБИЛАЙЗЕР

·ВАРИАТОР INVECS-III

БЛОК РЕЛЕ В

МОТОРНОМ

ОТСЕКЕ

ПРИМЕЧАНИЕ

СМ.

СИСТЕМА

ЭНЕРГОРАСПРЕДЕЛЕНИЯ

ДУБЛИРУЮЩАЯ ЦЕПЬ

ФАР И ВЕНТИЛЯТОРА

ЦЕПЬ

ПРИВОДА LIN

ЦЕПЬ

ИНТЕРФЕЙСА

РЕЛЕ

ФАРЫ

(ДАЛЬНИЙ

СВЕТ)

РЕЛЕ

ФАРЫ

(БЛИЖНИЙ

СВЕТ)

РЕЛЕ ФАРЫ

(ДАЛЬНИЙ СВЕТ)

РЕЛЕ ФАРЫ

(БЛИЖНИЙ СВЕТ)

БЛОК-

ФАРА

(ЛЕВАЯ)

СОЛЕНОИД

СОЛЕНОИД

БЛОК-

ФАРА

(ПРАВАЯ)

ECU ГАЗОРАЗРЯД-

НЫХ ЛАМП

ECU ГАЗОРАЗРЯД-

НЫХ ЛАМП

РЕЛЕ

IG1

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (IG1)

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

ETACS-

ECU

МОТОРНЫЙ

ОТСЕК

БЛОК РЕЛЕ

ВЕРХНЯЯ

ЧАСТЬ

ВЕРХНЯЯ

ЧАСТЬ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ФАРА

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-37

ФАРА <ГАЗОРАЗРЯДНАЯ> (ПРОДОЛЖЕНИЕ)

ETACS-ECU

ASC-ECU

ABS-блок управления

·ДАТЧИК СКОРОСТИ

 ВРАЩЕНИЯ ПЕРЕДНЕГО

 КОЛЕСА

·ДАТЧИК СКОРОСТИ

 ВРАЩЕНИЯ ЗАДНЕГО КОЛЕСА

ВХОДНОЙ СИГНАЛ

<АВТОМОБИЛИ С СИСТЕМОЙ АВТОМАТИЧЕСКОГО

УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ>

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

12

ETACS-ECU

(ПРЕДОХРАНИТЕЛЬ     )

ПЕРЕДНЯЯ ЧАСТЬ

КОМБИНИРОВАННЫЙ

СЧЕТЧИК

ДИАГНОСТИЧЕСКИЙ

РАЗЪЕМ

: АВТОМОБИЛИ С ASC

: АВТОМОБИЛИ БЕЗ ASC

ПРИМЕЧАНИЕ

ЦЕПЬ АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ АНАЛОГОВОГО

ИНТЕРФЕЙСА

ЦЕПЬ УПРАВЛЕНИЯ

CAN

ЦЕПЬ

ИНТЕРФЕЙСА

ЦП

ЦЕПЬ УПРАВЛЕНИЯ СВЕТОДИОДАМИ

ЦЕПЬ ПРИЕМОПЕРЕДАТЧИКА CAN

ЦЕПЬ УПРАВЛЕНИЯ

CAN

ЦЕПЬ УПРАВЛЕНИЯ

CAN

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

ИНТЕРФЕЙСА

ФАРА <ГАЗОРАЗРЯДНАЯ> (ПРОДОЛЖЕНИЕ)

<АВТОМОБИЛИ С СИСТЕМОЙ АВТОМАТИЧЕСКОГО

УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ>

ДАТЧИК

ОСВЕЩЕННОСТИ

ЛЮК КРЫШИ

8

(ПРЕДОХРАНИТЕЛЬ     )

ЦЕПЬ

ИНТЕРФЕЙСА

ЦЕПЬ

УПРАВЛЕНИЯ

ETACS-ECU

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ETACS-

ECU

ВЫКЛЮЧАТЕЛЬ ЗАМКА

ЛЕВОЙ ПЕРЕДНЕЙ

ДВЕРИ

СИСТЕМА РУЧНОЙ КОРРЕКЦИИ ПОЛОЖЕНИЯ ФАР

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

90-38

СИСТЕМА РУЧНОЙ КОРРЕКЦИИ ПОЛОЖЕНИЯ ФАР

M1901025300363

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ФАРА

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

(ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ)

ВХОДНОЙ СИГНАЛ

ETACS-ECU

ЦЕПЬ

УПРАВЛЕН-

ИЯ ЭЛЕК-

ТРОМО-

ТОРОМ

ЦЕПЬ

УПРАВЛЕН-

ИЯ ЭЛЕК-

ТРОМО-

ТОРОМ

ЦЕПЬ

СРАВНЕНИЯ

НАПРЯЖЕНИЯ

ЦЕПЬ

СРАВНЕНИЯ

НАПРЯЖЕНИЯ

БЛОК-

ФАРА

(ПРАВАЯ)

БЛОК-

ФАРА

(ЛЕВАЯ)

ПЕРЕКЛЮЧАТЕЛЬ

РУЧНОЙ

КОРРЕКЦИИ

ПОЛОЖЕНИЯ ФАР

КОМБИНИРОВАННЫЙ

СЧЕТЧИК

РЕЛЕ

ФАРЫ

(БЛИЖНИЙ

СВЕТ)

БЛОК РЕЛЕ

(МОТОРНЫЙ ОТСЕК)

36

ПЛАВКАЯ

ПЕРЕМЫЧКА
