Mitsubishi Lancer X. Руководство - часть 486





ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-109

• замыкание на «массу» жгута проводов модуля

боковой подушки безопасности (пиропатрона)

• Неисправность SRS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III.
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Проверьте факт сброса кода
неисправности.
(1) Присоединить отрицательную клемму

аккумулятора.

(2) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(3) Отсоедините отрицательную клемму

аккумулятора.

Q: Регистрируется ли диагностический код № B1С2В?

ДА :

Переход к Шагу 3.

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать пункты

меню сервиса для поиска
неисправностей/проверки

− Как устранять

перемежающиеся неисправности

Стр.00-15

).

ШАГ 3. Диагностическая проверка с помощью
подключения балластного резистора.
(1) Убедитесь в том, что отрицательная клемма

батареи отключена. Если отрицательная
клемма батареи подключена, снимите её.

(2) Отсоединить разъем D-32 модуля боковой

подушки безопасности.

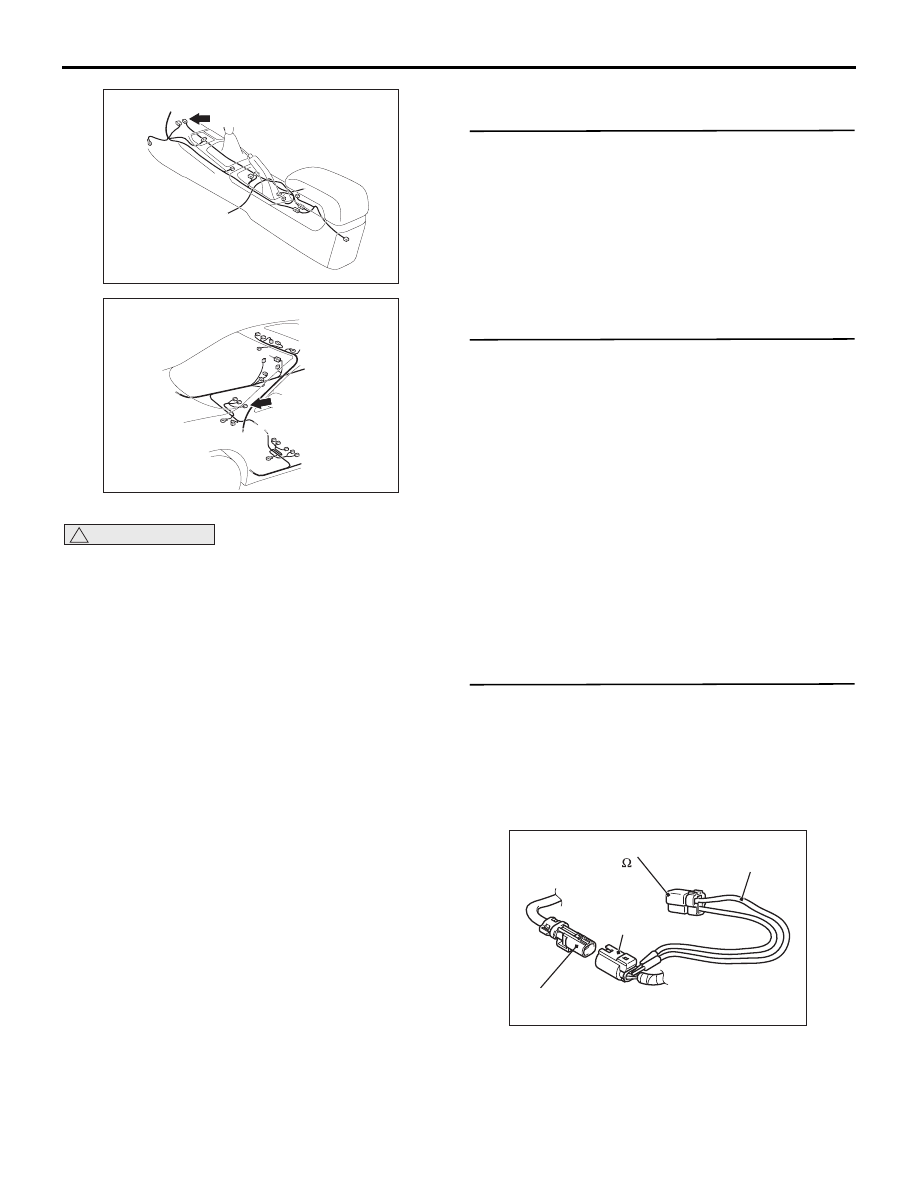

(3) Подсоедините специальный инструмент

«балластный резистор» (MB991865)
к специальному инструменту «жгут проводов
резистора» (MB991866).

!

ОСТОРОЖНО

Не вставляйте щуп непосредственно в клемму
с передней стороны разъёма, поскольку это
может ослабить давление контакта разъёма.
(4) Вставьте щуп жгута проводов резистора

с задней стороны разъёма D-32 со стороны
жгута проводов.

(5) Присоединить отрицательную клемму

аккумулятора.

(6) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(7) Отсоедините отрицательную клемму

аккумулятора.

Q: Регистрируется ли диагностический код № B1С2В?

ДА :

Переход к Шагу 4.

НЕТ :

Заменить каркас и подушку спинки
переднего сиденья (см.

Стр.52B-192

).

ШАГ 4. Измерение сопротивления на разъеме
C-121 SRS-ECU.
(1) Убедитесь в том, что отрицательная клемма

батареи отключена. Если отрицательная
клемма батареи подключена, снимите её.

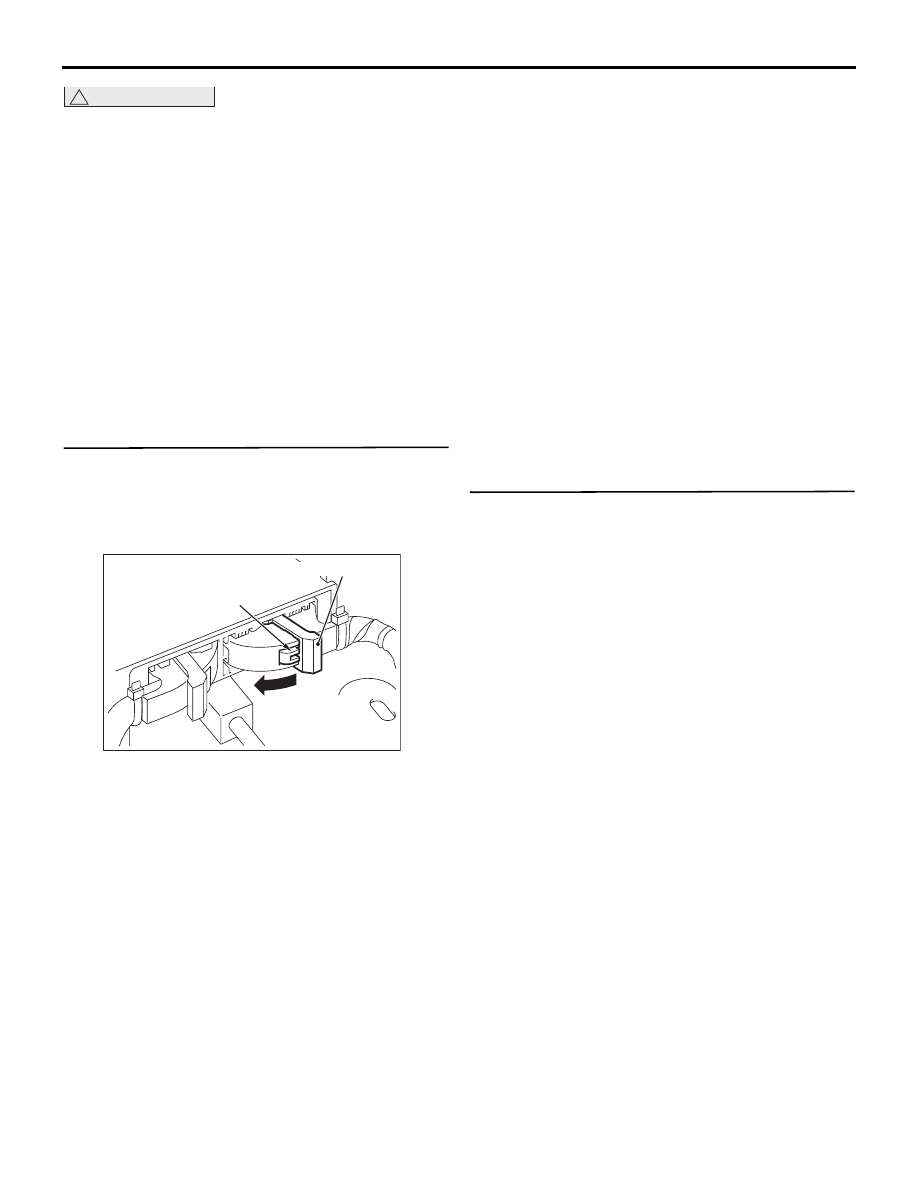

(2) Нажав в точке «А» (см. рис.) со стороны

разъёма жгута проводов, поверните ручку
замка в направлении стрелки для её снятия
и отсоедините разъём C-121 SRS-ECU.

MB991866

(Жгут проводов

резистора)

MB991865

(Балластный

резистор: 3    )

D-32

Разъем со

стороны жгута

D-32 Разъем правого модуля

боковой подушки безопасности

AG

AC507310

Рычаг блокировки

AB

A

AC507645

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-110

(3) Отсоединить разъем D-32 модуля боковой

подушки безопасности.

(4) Проведите указанные ниже измерения на

разъеме C-121 со стороны жгута проводов.

• Цепь непрерывна между клеммой № 33/34

и «массой»

НОРМА: Разрыв

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Устраните неисправность жгута
проводов между клеммами № 33/34
разъёма C-121 SRS-ECU и клеммами
№ 1/2 разъёма D-32 модуля боковой
подушки безопасности.

ШАГ 5. Проверьте факт сброса кода
неисправности.

Q: Регистрируется ли диагностический код № B1С2В?

ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

Код № B1C2C Модуль правой боковой подушки безопасности (пиропатрон) (замыкание на цепь
питания пиропатрона)

:  РАЗЪЕМ СОЕДИНЕН: ВКЛ

РАЗЪЕМ ОТСОЕДИНЕН: ВЫКЛ

ПРИМЕЧАНИЕ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

SRS-ECU

МОДУЛЬ ПРАВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

(ПИРОПАТРОН)

ПЕРЕКЛЮЧА-

ТЕЛЬ ФИКСАТО-

РА РАЗЪЕМА

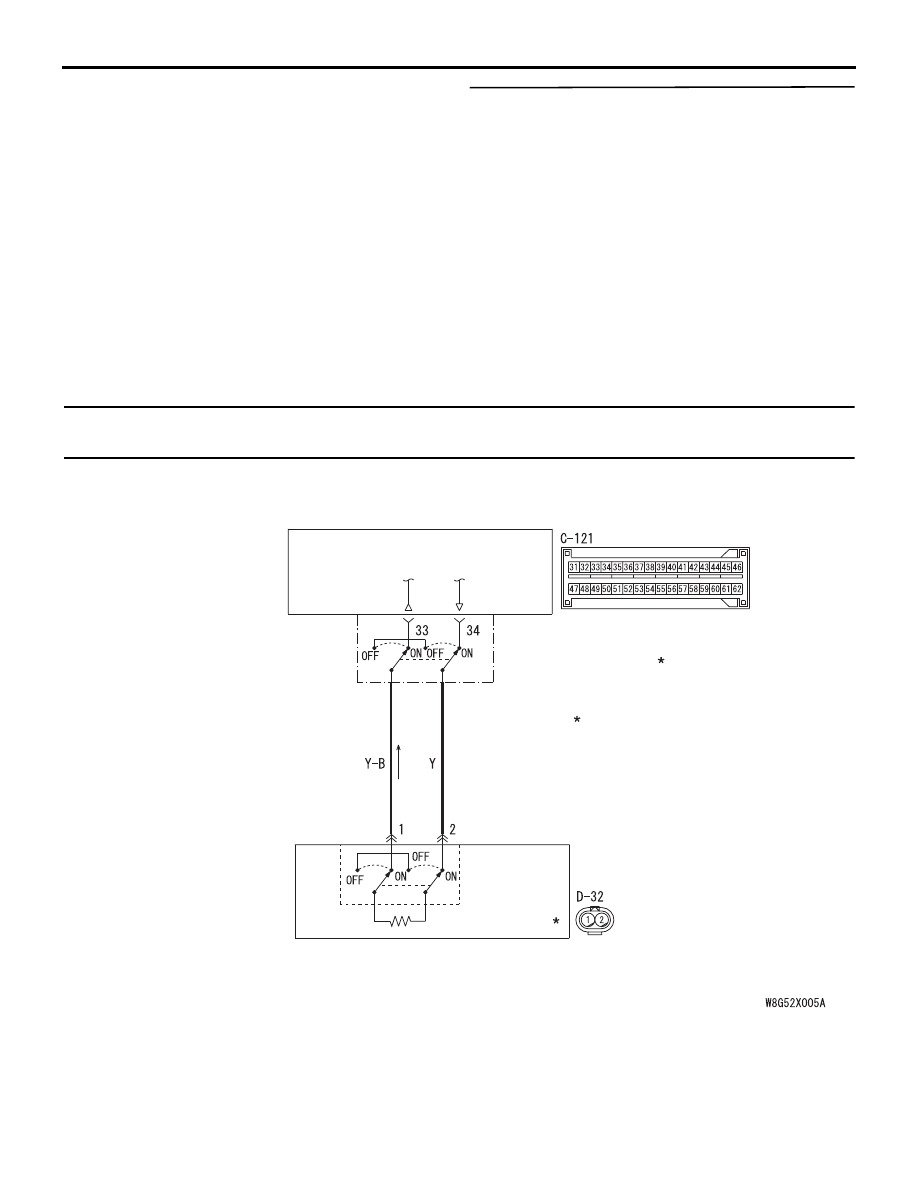

Цепь модуля правой боковой подушки безопасности (пиропатрон)

ПЕРЕКЛЮЧАТЕЛЬ

ФИКСАТОРА РАЗЪЕМА

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-111

!

ОСТОРОЖНО

При регистрации диагностического кода
№ B1С2С в SRS-ECU обязательно выполните
диагностику шины CAN.

РАБОТА

Электроток будет подан с SRS-ECU на модуль
(пиропатрон) боковой подушки безопасности со
стороны удара при боковом столкновении только
в случае одновременного обнаружения
превышающего установленное значение силы
удара (включения) датчиком бокового удара,
а также аналоговым датчиком ускорения
в SRS-ECU.

АНАЛИЗ НЕИСПРАВНОСТИ

Данный диагностический код регистрируется при
коротком замыкании на источник питания
входной клеммы SRS-ECU модуля боковой
подушки безопасности (пиропатрона).

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Поврежден жгут электропроводки или разъемы

• замыкание на источник питания жгута

проводов модуля боковой подушки
безопасности (пиропатрона)

• Неисправность SRS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III.
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Поиск и устранение

неисправностей

Стр.54C-18

).

ШАГ 2. Проверьте факт сброса кода
неисправности.
(1) Присоединить отрицательную клемму

аккумулятора.

(2) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(3) Отсоедините отрицательную клемму

аккумулятора.

Q: Регистрируется ли диагностический код № B1С2С?

ДА :

Переход к Шагу 3.

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

ШАГ 3. Диагностическая проверка с помощью
подключения балластного резистора.
(1) Убедитесь в том, что отрицательная клемма

батареи отключена. Если отрицательная
клемма батареи подключена, снимите её.

(2) Отсоединить разъем D-32 модуля боковой

подушки безопасности.

(3) Подсоедините специальный инструмент

«балластный резистор» (MB991865)
к специальному инструменту «жгут проводов
резистора» (MB991866).

C-121 (Y)

Разъем: C-121

AC

AC700272

D-32 (Y)

Разъем: D-32

AU

AC612722

MB991866

(Жгут проводов

резистора)

MB991865

(Балластный

резистор: 3    )

D-32

Разъем со

стороны жгута

D-32 Разъем правого модуля

боковой подушки безопасности

AG

AC507310

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

52B-112

!

ОСТОРОЖНО

Не вставляйте щуп непосредственно в клемму
с передней стороны разъёма, поскольку это
может ослабить давление контакта разъёма.
(4) Вставьте щуп жгута проводов резистора

с задней стороны разъёма D-32 со стороны
жгута проводов.

(5) Присоединить отрицательную клемму

аккумулятора.

(6) После очистки памяти диагностических кодов

ещё раз проверьте диагностический код.

(7) Отсоедините отрицательную клемму

аккумулятора.

Q: Регистрируется ли диагностический код № B1С2С?

ДА :

Переход к Шагу 4.

НЕТ :

Заменить каркас и подушку спинки
переднего сиденья (см.

Стр.52B-192

).

ШАГ 4. Измерение напряжения на разъеме
C-121 SRS-ECU.
(1) Убедитесь в том, что отрицательная клемма

батареи отключена. Если отрицательная
клемма батареи подключена, снимите её.

(2) Нажав в точке «А» (см. рис.) со стороны

разъёма жгута проводов, поверните ручку
замка в направлении стрелки для её снятия
и отсоедините разъём C-121 SRS-ECU.

(3) Отсоединить разъем D-32 модуля боковой

подушки безопасности.

(4) Присоединить отрицательную клемму

аккумулятора.

(5) Переключатель зажигания: ON
(6) Проведите указанные ниже измерения на

разъеме C-121 со стороны жгута проводов.

• Напряжение между клеммами № 33/34

и «массой»

НОРМА: 0 В

(7) Отсоедините отрицательную клемму

аккумулятора.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Устраните неисправность жгута
проводов между клеммами № 33/34
разъёма C-121 SRS-ECU и клеммами
№ 1/1 разъёма D-32 модуля боковой
подушки безопасности.

ШАГ 5. Проверьте факт сброса кода
неисправности.

Q: Регистрируется ли диагностический код № B1С2С?

ДА :

Замените SRS-ECU (см.

Стр.52B-178

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

Рычаг блокировки

AB

A

AC507645
