ЗАМОК ЗАЖИГАНИЯ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-13

ЗАМОК ЗАЖИГАНИЯ

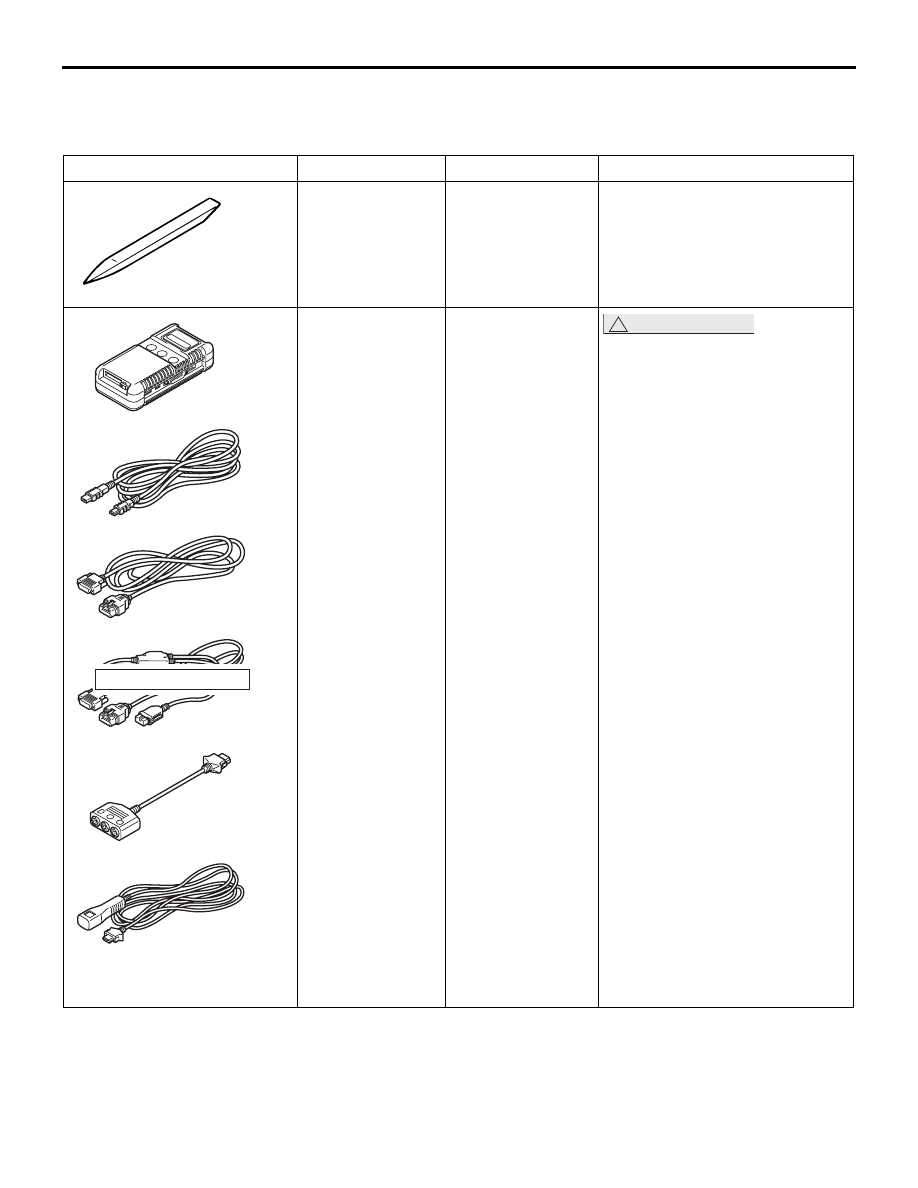

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

M1541200600152

Инструмент

№

Наименование

Применение

MB990784

Съемник для
деталей отделки

Демонтаж нижней панели
и кожуха рулевой колонки

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

Подузел M.U.T.-III

a. Интерфейс

связи
транспортного
средства
(V.C.I.)

b. Кабель USB

M.U.T.-III

c. Основной жгут

проводов (А)
тестера
M.U.T.-III (для
автомобилей
с коммуника-



ционной шиной
CAN)

d. Основной жгут

проводов (В)
тестера
M.U.T.-III (для
автомобилей
без системы
связи CAN)

e. Измерительный

переходник для
M.U.T.-III

f. Жгут проводов

для запуска от
M.U.T.-III

!

ОСТОРОЖНО

В автомобилях с линией
связи CAN для отправки
условной скорости
автомобиля используйте
основной жгут проводов (А)
M.U.T.-III Если подсоединить
основной жгут проводов (B)
системы M.U.T.-III, связь CAN
будет работать неправильно.
Диагностический код, таблица
данных и проверка привода

MB990784

НЕ ИСПОЛЬЗОВАТЬ

f

e

d

c

b

a

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

ЗАМОК ЗАЖИГАНИЯ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-14

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ

СТАНДАРТНАЯ
ПОСЛЕДОВАТЕЛЬНОСТЬ
ДИАГНОСТИРОВАНИЯ
НЕИСПРАВНОСТЕЙ

M1541201400139

См. ГРУППА 00

− Содержание поиска

и устранения неисправностей

Стр.00-6

.

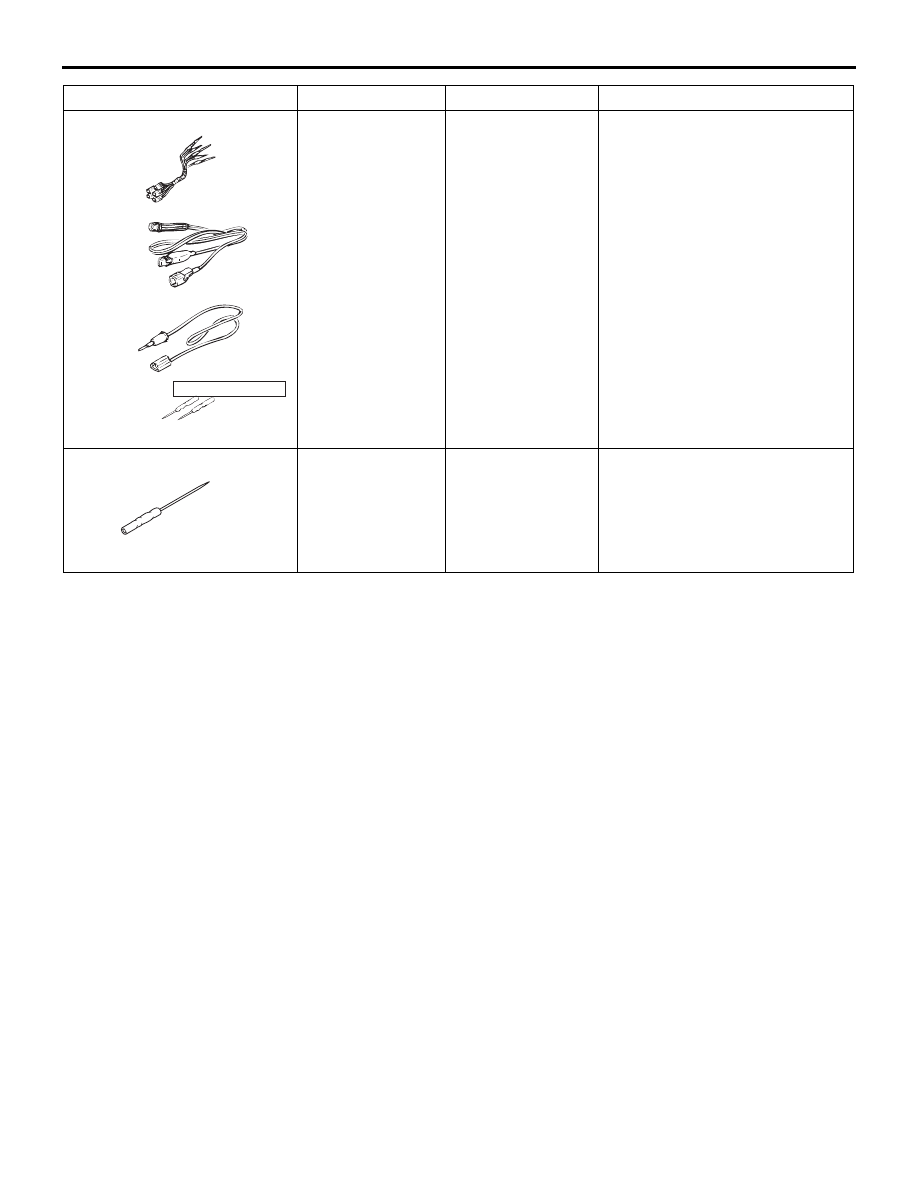

MB991223

a. MB991219
b. MB991220
c. MB991221
d. MB991222

Комплект
проводов

a. Комплект

измерительных
кабелей для
испытаний

b. Светодиодный

жгут проводов

c. Переходник

светодиодного
жгута проводов

d. Щуп

Измерение напряжения
и сопротивления при поиске
неисправностей

a. Для проверки давления

контактов разъёма

b. Для проверки цепи

электропитания

c. Для проверки цепи

электропитания

d. Для подключения тестера

с локальным питанием

MB992006

Сверхтонкий зонд Проверка целостности и замер

напряжения в жгуте
электропроводки или
на разъеме

Инструмент

№

Наименование

Применение

BA

b

c

d

a

MB991223

НЕ ИСПОЛЬЗОВАТЬ

MB992006

ЗАМОК ЗАЖИГАНИЯ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-15

ПРОЦЕДУРЫ РАБОТЫ
С ПРОЯВЛЕНИЯМИ
НЕИСПРАВНОСТЕЙ

Неправильно включается/выключается лампа освещения цилиндра замка зажигания.
<автомобили с WCM>

!

ОСТОРОЖНО

При замене электронных блоков управления убедиться в правильности функционирования
цепей входных и выходных сигналов.

РАБОТА

ETACS-ECU управляет этой функцией
в соответствии с приведенными ниже сигналами.

• Замок зажигания (IG1)

ETACS-ECU

<АВТОМОБИЛИ

БЕЗ KOS>

ЛАМПА

ПОДСВЕТКИ

ЗАМКА

ЗАЖИГАНИЯ

КНОПКА НАПОМИНА-

НИЯ О КЛЮЧЕ ПРИ ИЗ-

ВЛЕЧЕНИИ КЛЮЧА: ВКЛ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

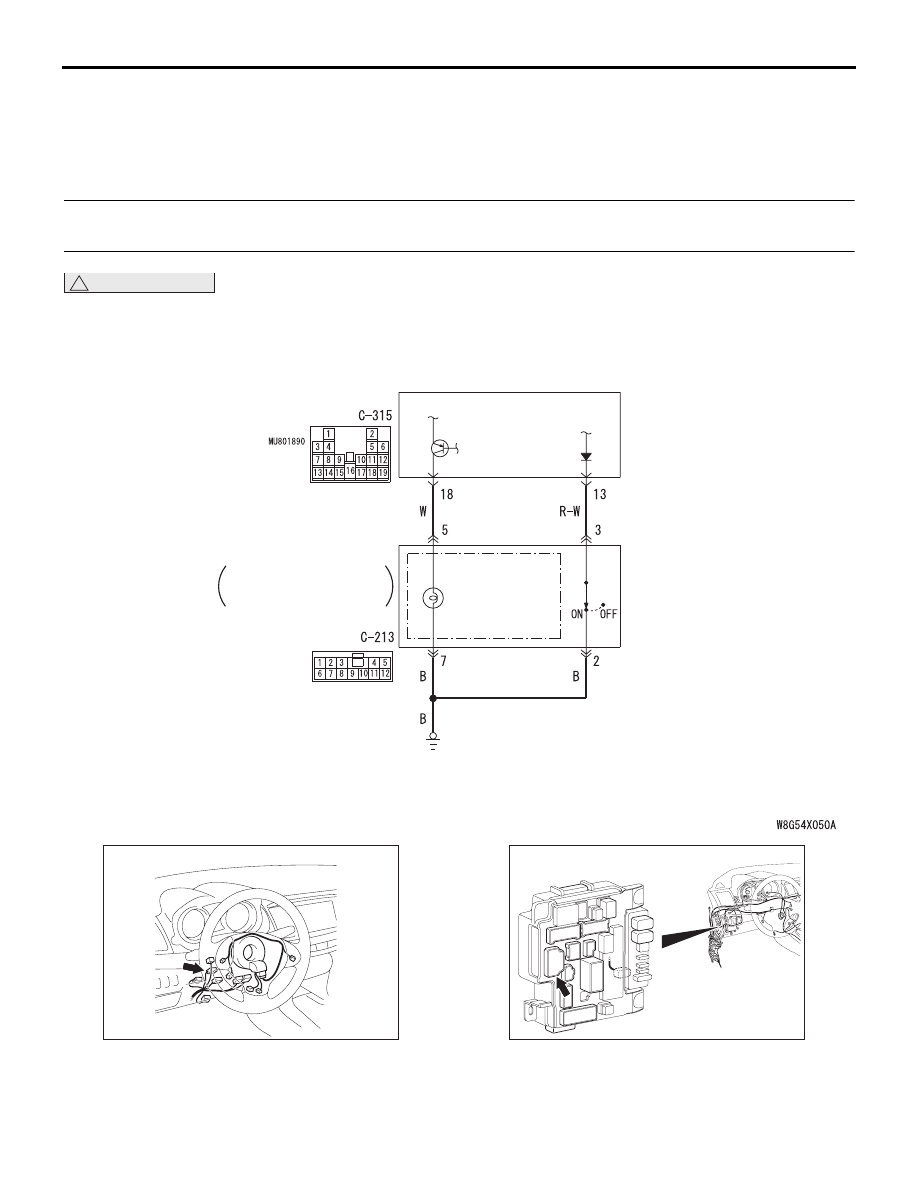

Цепь лампы подсветки замка зажигания

AJ

Разъем: C-213

AC612708

ETACS-ECU

Разъем: C-315

BR

AC608152

ЗАМОК ЗАЖИГАНИЯ

ШАССИ. ЭЛЕКТРООБОРУДОВАНИЕ.

54A-16

• Переключатель напоминания о ключе

зажигания

• Выключатель водительской двери

• Привод замка водительской двери

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Причиной неправильной работы этой функции
может быть неисправность цепи (цепей) данных
входных сигналов, лампы освещения цилиндра
замка зажигания или ETACS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность переключателя напоминания о

ключе зажигания

• Неисправность выключателя водительской

двери

• Неисправность привода замка водительской

двери

• Неисправность лампы освещения цилиндра

замка зажигания

• Неисправность ЭБУ ETACS

• Повреждены провода или разъемы

электропроводки

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностический код M.U.T.-III
Проверить, выдается ли код для ETACS-блока
управления.

Q: Код неисправности сформирован?

ДА :

Найдите и устраните неисправность
в ETACS-ECU. См.

Стр.00-15

.

НЕТ :

Перейти к шагу 2

ШАГ 2. Перечень данных M.U.T.-III
Проверить сигналы, связанные с работой лампы
освещения цилиндра замка зажигания.

• Повернуть ключ зажигания в положение

«LOCK» («ВЫКЛ»).

• Извлечь ключ из замка зажигания.

• Открыть водительскую дверь.

НОРМА: Для всех позиций отображаются
нормальные условия.

Q: Результаты проверки в норме?

Для всех позиций отображаются нормальные
условия. :

Перейти к шагу 3

Не отображаются нормальные условия для
позиции № 228. :

Найдите и устраните

неисправность в ETACS-ECU.
См. Процедуру проверки 4 «Не поступает
сигнал привода замка передней
(водительской) двери».

Стр.54A-328

.

Не отображаются нормальные условия для
позиции № 254. :

Найдите и устраните

неисправность в ETACS-ECU.
См. Процедуру проверки 2 «Не поступает
сигнал замка зажигания (IG1)».

Стр.54A-325

.

Не отображаются нормальные условия для
позиции № 256. :

Найдите и устраните

неисправность в ETACS-ECU.
См. Процедуру проверки 5 «Не поступает
сигнал выключателя передней
(водительской) двери».

Стр.54A-332

.

Не отображаются нормальные условия для
позиции № 264. :

Найдите и устраните

неисправность в ETACS-ECU.
См. Процедуру проверки 3 «Не поступает
сигнал переключателя напоминания
о ключе зажигания».

Стр.54A-326

.

Элемент
№

Наименование
позиции

Нормальные
условия

Позиция
228

Разблокировка
водительской двери

ON

Позиция
254

Напряжение
зажигания

0 В

Позиция
256

Концевой выключатель
неплотно закрытой
водительской двери

ON

Позиция
264

Выключатель
блокировки рычага

Ключ вставлен
ключ извлечен

Позиция
270

Выключатель
блокировки
водительской двери

Блокировки
нет

Позиция
271

Выключатель
разблокировки
водительской двери

Разблоки-



рована
