SRS: МЕРЫ ПРЕДОСТОРОЖНОСТИ

ОБЩИЕ СВЕДЕНИЯ

00-37

SRS: МЕРЫ ПРЕДОСТОРОЖНОСТИ

M1001006000564

1. Во избежание причинения травм себе

и окружающим в результате случайного
раскрытия подушки безопасности в ходе
проведения работ по ремонту
и обслуживанию, внимательно
ознакомьтесь с данным руководством
и неукоснительно соблюдайте все меры
предосторожности и процедуры.

2. Используйте приборы и инструменты,

указанные в настоящем руководстве
(специальный инструмент: см.

Стр.52B-9

,

тестер: см.

Стр.52B-11

).

3. Не пытайтесь производить ремонт

следующих компонентов:

• SRS-блок управления

• Подушка безопасности водителя

• Спиральная пружина

• Модуль подушки безопасности пассажира

(переднего)

• Модуль коленной подушки безопасности

• Модуль шторки безопасности

• Переднее сиденье в сборе со встроенным

модулем боковой подушки безопасности

• Ремень безопасности с преднатяжителем

• Датчик лобового столкновения

• Датчик бокового удара

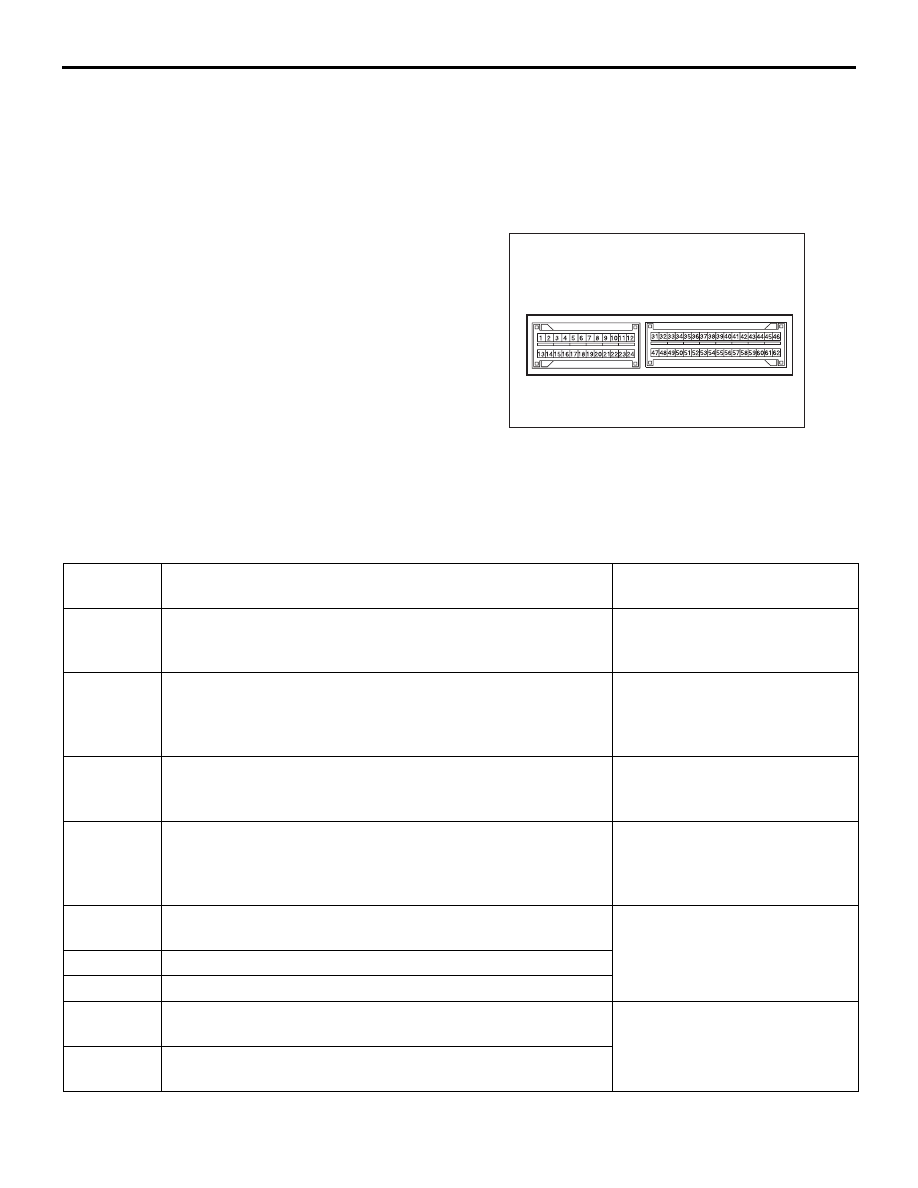

Разъем SRS-ECU

AB

1

C50692

A

4. Не пытайтесь ремонтировать разъёмы

жгутов проводов SRS. При обнаружении
неисправности жгута проводов выполните
ремонт или замену в соответствии со
следующей таблицей.

№ клеммы
SRS-ECU

Направление жгута проводов

Измерения

1, 2

Жгут проводов панели приборов  модуль коленной
подушки безопасности

Отремонтируйте или замените
жгут проводов панели
приборов.

5, 6

Жгут проводов панели приборов  контактная пружина
модуль подушки безопасности водителя (1-й пиропатрон)

Замените контактную пружину,
отремонтируйте или замените
жгут проводов панели
приборов.

7, 8

Жгут проводов панели приборов  модуль подушки
безопасности переднего пассажира (1-й пиропатрон)

Отремонтируйте или замените
жгут проводов панели
приборов.

9, 10

Жгут проводов панели приборов  контактная пружина
модуль подушки безопасности водителя (2-й пиропатрон)

Замените контактную пружину,
отремонтируйте или замените
жгут проводов панели
приборов.

11, 12

Жгут проводов панели приборов  модуль подушки
безопасности переднего пассажира (2-й пиропатрон)

Отремонтируйте или замените
жгут проводов панели
приборов.

15, 16

Жгут проводов панели приборов  магистраль шины CAN

17

Жгут проводов панели приборов  «масса»

18

Жгут проводов панели приборов  центральная панель
приборов

Отремонтируйте или замените
жгут проводов панели
приборов.

19, 20

Жгут проводов панели приборов  выключатель подушки
безопасности пассажира

SRS: МЕРЫ ПРЕДОСТОРОЖНОСТИ

ОБЩИЕ СВЕДЕНИЯ

00-38

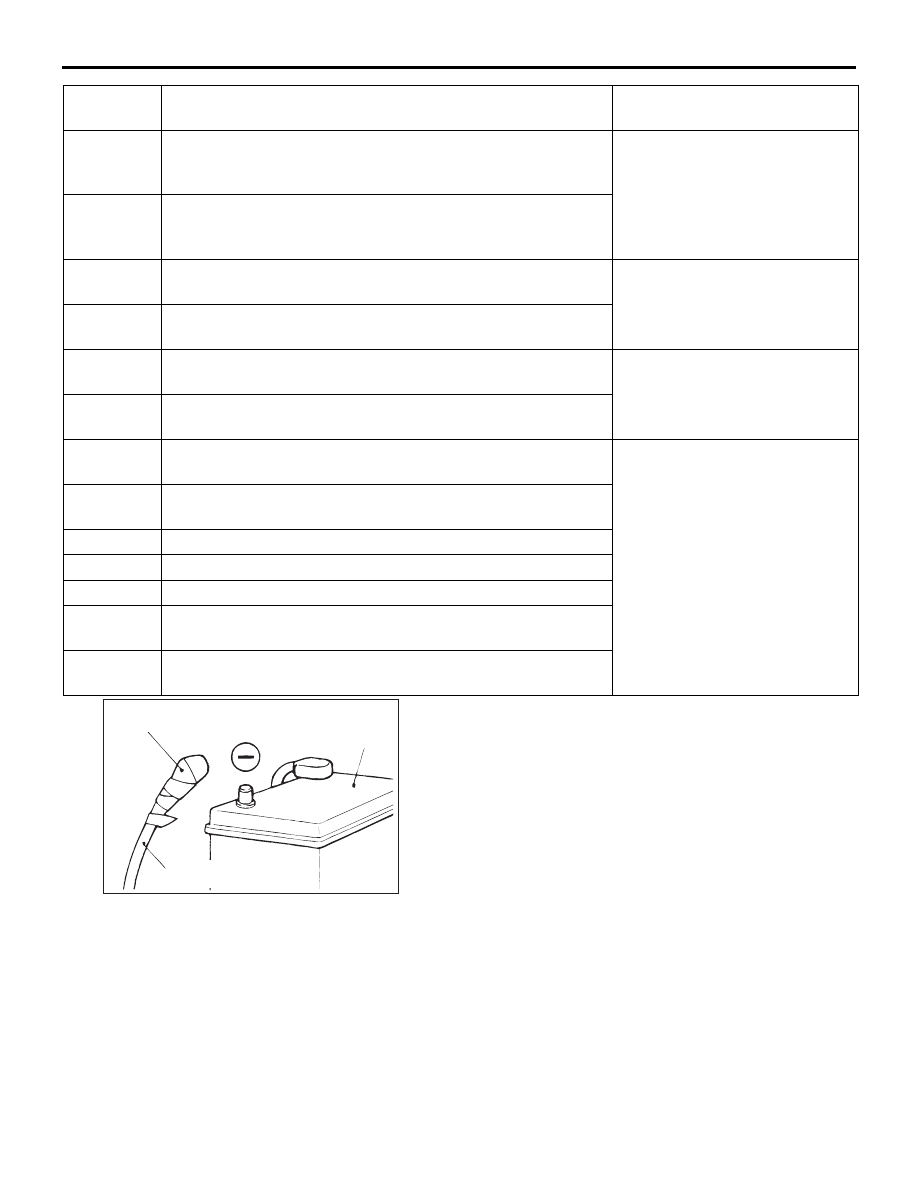

5. Перед началом работ отключите клемму (

−)

аккумуляторной батареи и подождите не
менее 60 сек. Оберните отсоединённую (

−)

клемму изоляционной лентой. Конденсатор
внутри блока SRS-ECU поддерживает
достаточное напряжение для активации
подушки безопасности в течение
некоторого времени даже после
отключения питания зажигания. Поэтому
выполнение любых операций до истечения
этого периода может привести
к причинению серьёзных травм.

6. Если при выполнении покрасочных работ

возможно воздействие высокой
температуры, снимите следующие
компоненты:

• 93°C или выше: блок SRS-ECU, модуль

подушки безопасности, контактную
пружину и датчики лобового столкновения
и бокового удара

• 90 °C или выше: ремни безопасности

с преднатяжителями

7. По завершении работ по обслуживанию

или ремонту подушек SRS и ремней
безопасности с преднатяжителем удалите
диагностический код и убедитесь, что
сигнализатор SRS загорается
(см.

Стр.52B-12

).

21, 22

Жгут проводов панели приборов  передний жгут
проводов  жгут проводов датчика лобового столкновения
левый датчик лобового столкновения

Отремонтируйте или замените
жгут проводов.

23, 24

Жгут проводов панели приборов  передний жгут
проводов  жгут проводов датчика лобового столкновения
правый датчик лобового столкновения

31, 32

Напольный жгут проводов  левый модуль боковой
подушки безопасности

Отремонтируйте или замените
напольный жгут проводов.

33, 34

Напольный жгут проводов  правый модуль боковой
подушки безопасности

39, 40

Напольный жгут проводов  задний правый напольный
жгут проводов  правый модуль шторки безопасности

Отремонтируйте или замените
жгут проводов.

41, 42

Напольный жгут проводов  задний левый напольный жгут
проводов  левый модуль шторки безопасности

43, 44

Напольный жгут проводов  преднатяжитель ремня
безопасности переднего пассажира

Отремонтируйте или замените
напольный жгут проводов.

45, 46

Напольный жгут проводов  преднатяжитель ремня
безопасности водителя

49, 50

Напольный жгут проводов  левый датчик бокового удара

51, 52

Напольный жгут проводов  правый датчик бокового удара

59

Напольный жгут проводов  «масса»

61

Напольный жгут проводов  ETACS-ECU (предохранитель
№ 18)

62

Напольный жгут проводов  ETACS-ECU (предохранитель
№ 12)

Провод аккуму-

ляторной батареи

Аккуму-

ляторная

батарея

Изолента

AB

AC300580

№ клеммы
SRS-ECU

Направление жгута проводов

Измерения

ОПОРНЫЕ ТОЧКИ ПРИ ПОДЪЕМЕ АВТОМОБИЛЯ

ОБЩИЕ СВЕДЕНИЯ

00-39

ОПОРНЫЕ ТОЧКИ ПРИ ПОДЪЕМЕ АВТОМОБИЛЯ

M1001000700662

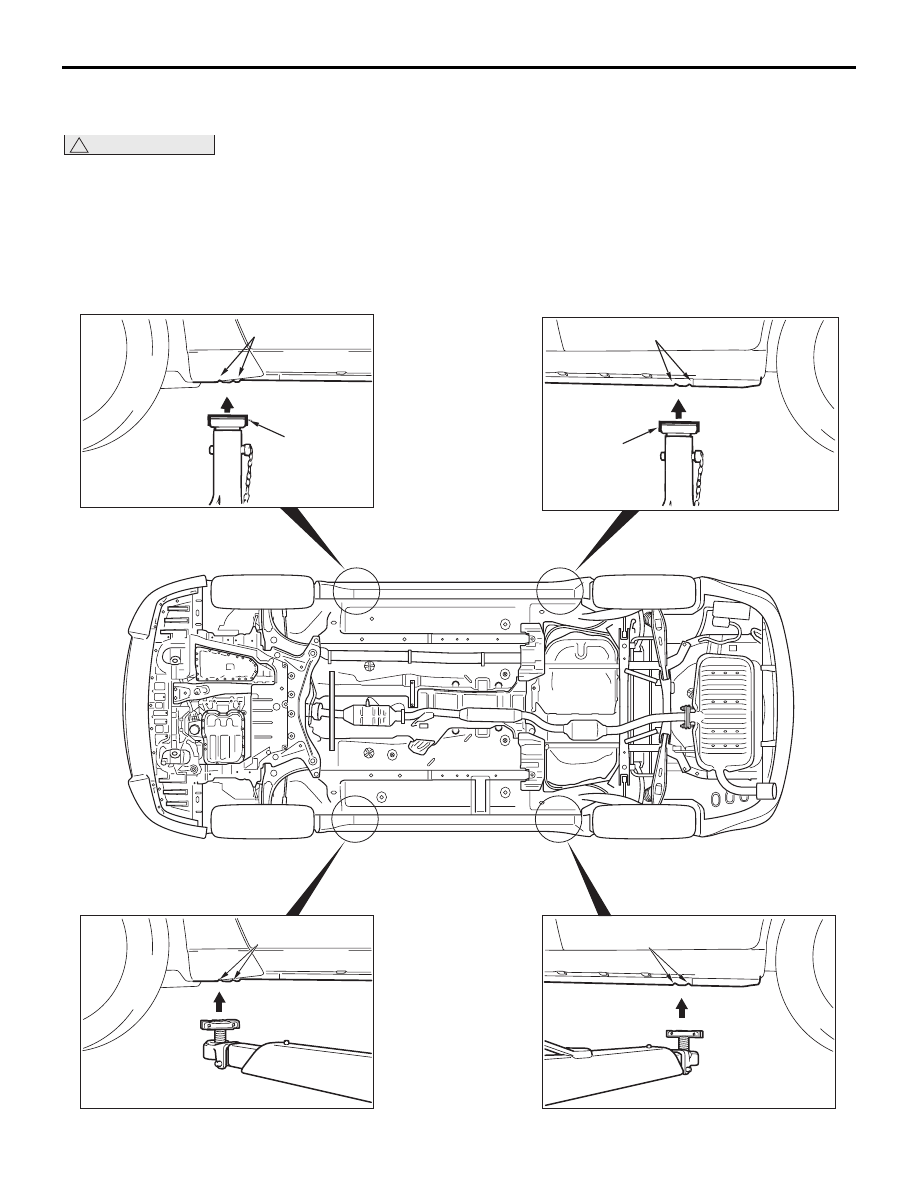

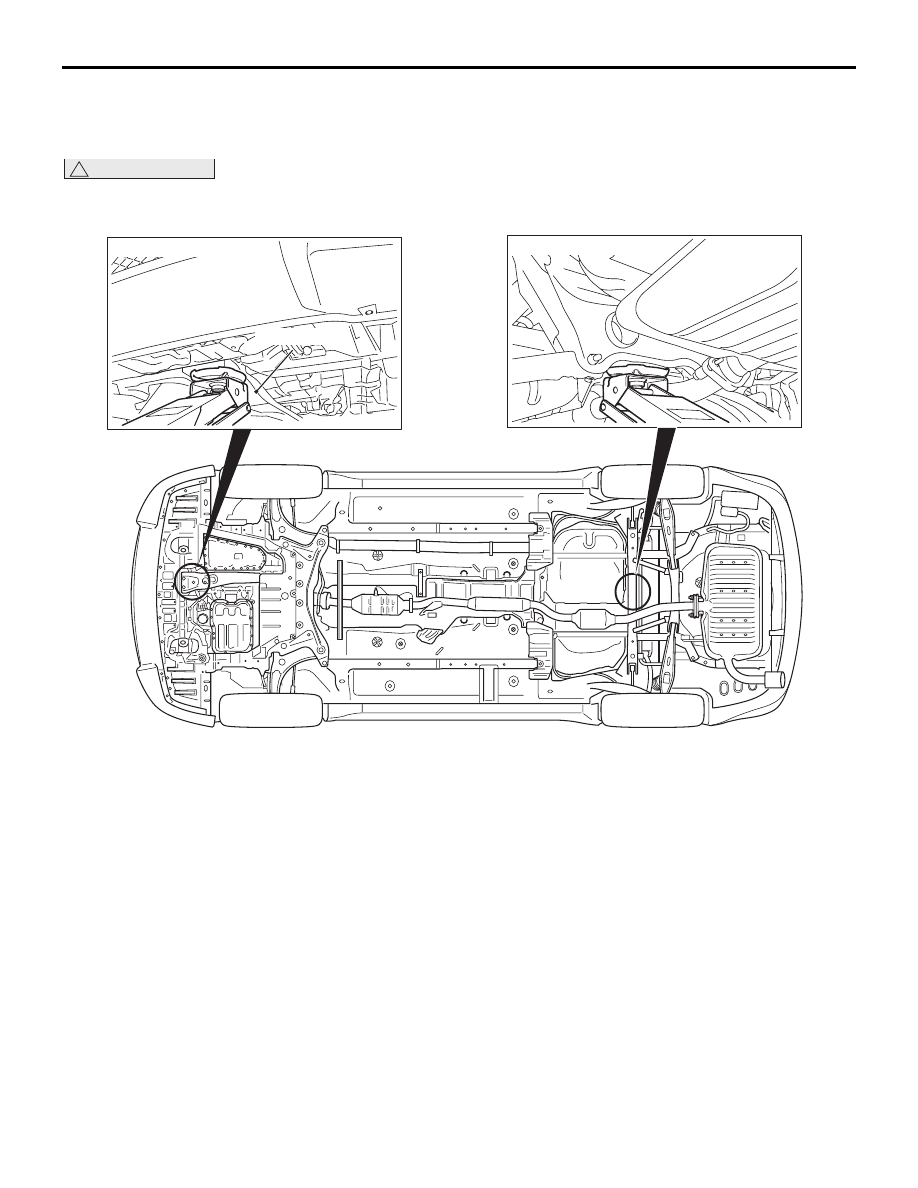

ОПОРНЫЕ ПЛОЩАДКИ ДЛЯ ДОМКРАТА

!

ОСТОРОЖНО

Обязательно устанавливайте домкрат только в указанные точки. В противном случае возможна
деформация автомобиля.

AB

Поперечина

<Задняя сторона>

<Передняя сторона>

AC613300

ОПОРНЫЕ ТОЧКИ ПРИ ПОДЪЕМЕ АВТОМОБИЛЯ

ОБЩИЕ СВЕДЕНИЯ

00-40

ОПОРНЫЕ ПЛОЩАДКИ ДЛЯ ЖЕСТКИХ ОПОР
И ОДНОСТОЕЧНЫХ/ДВУХСТОЕЧНЫХ ПОДЪЕМНИКОВ

!

ОСТОРОЖНО

• При использовании слишком толстых резиновых накладок в передних опорных точках

можно погнуть переднее крыло, поэтому используйте только накладки толщиной 18 мм или
менее.

• При использовании накладок недостаточной высоты можно повредить некоторые участки,

например, пороги. Обязательно используйте накладки достаточной высоты, либо снимите
порог, если не используете накладки.

Одностоечный или

двухстоечный подъемник

Выемка

Выемка

Жесткие опоры

Резина

Резина

Выемка

Выемка

AB
