Mitsubishi Lancer X. Руководство - часть 231

МАСЛОСЪЕМНЫЙ КОЛПАЧОК

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-31

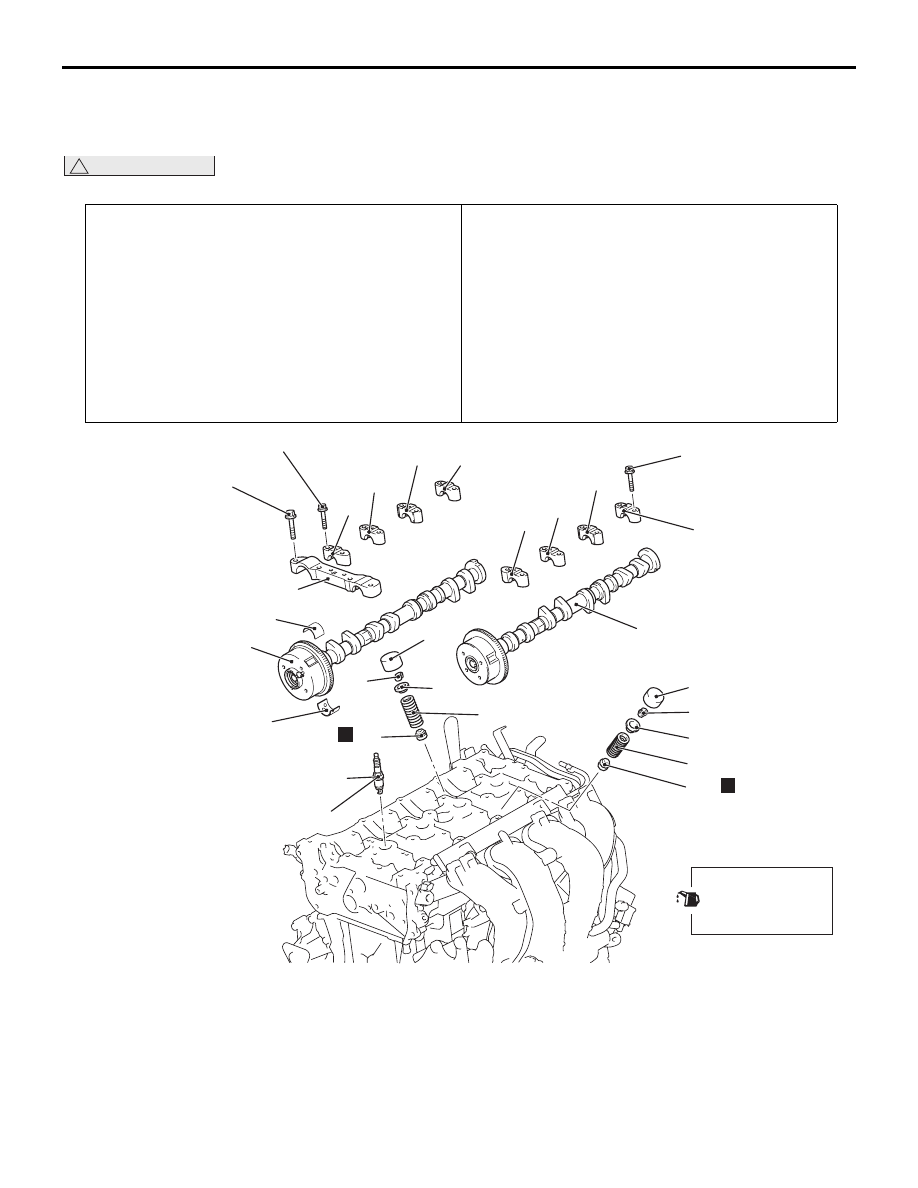

МАСЛОСЪЕМНЫЙ КОЛПАЧОК

СНЯТИЕ И УСТАНОВКА

M1112008100319

!

ОСТОРОЖНО

*Снять и собрать помеченные детали в каждом цилиндре.

Операции перед снятием
• Снятие переднего нижнего (B) и бокового (правого)

защитных кожухов моторного отделения (см. ГРУППА

51

− Защитный кожух

Стр.51-17

).

• Слив моторного масла (см. ГРУППА 12 −

Обслуживание без демонтажа, Замена масла

Стр.12-3

).

• Снятие крышки головки цилиндров в сборе

(см.

Стр.11A-19

).

• Снятие масляного поддона картера (см.

Стр.11A-38

).

• Снятие цепи ГРМ (см.

Стр.11A-53

).

Операции после установки
• Установка цепи ГРМ (см.

Стр.11A-53

).

• Установка масляного поддона картера

(см.

Стр.11A-38

).

• Проверка зазора клапанов (см.

Стр.11A-12

).

• Установка крышки головки цилиндров в сборе

(см.

Стр.11A-19

).

• Заливка моторного масла (см. ГРУППА 12 −

Обслуживание без демонтажа, Замена масла

Стр.12-3

).

• Установка переднего нижнего (B) и бокового (правого)

защитных кожухов моторного отделения (см. ГРУППА

51

− Защитный кожух

Стр.51-17

).

19*

16*

15*

17*

18*

19*

18*

17*

16*

15*

Перед установкой

смажьте моторным

маслом все

движущиеся части.

8

2

N

N

25 ± 5 Нм

14

от 17 ± 3 Нм до 30 ± 2 Нм

12 ± 1 Нм

9

10

5

4

1

12 ± 1 Нм

13

12

7

AB

11

3

6

AC509269

Последовательность
демонтажа

<<

A

>>

>>

F

<<

1.

Передняя крышка подшипника
распределительного вала
в сборе

>>

E

<<

2.

Подшипник распределительного
вала

<<

B

>>

>>

D

<<

3.

Крышка подачи масла
к подшипнику
распределительного вала
(сторона выпуска)

<<

B

>>

>>

D

<<

4.

Крышка подшипника
распределительного вала
(сторона выпуска)

Последовательность
демонтажа (Продолжение)

МАСЛОСЪЕМНЫЙ КОЛПАЧОК

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-32

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ

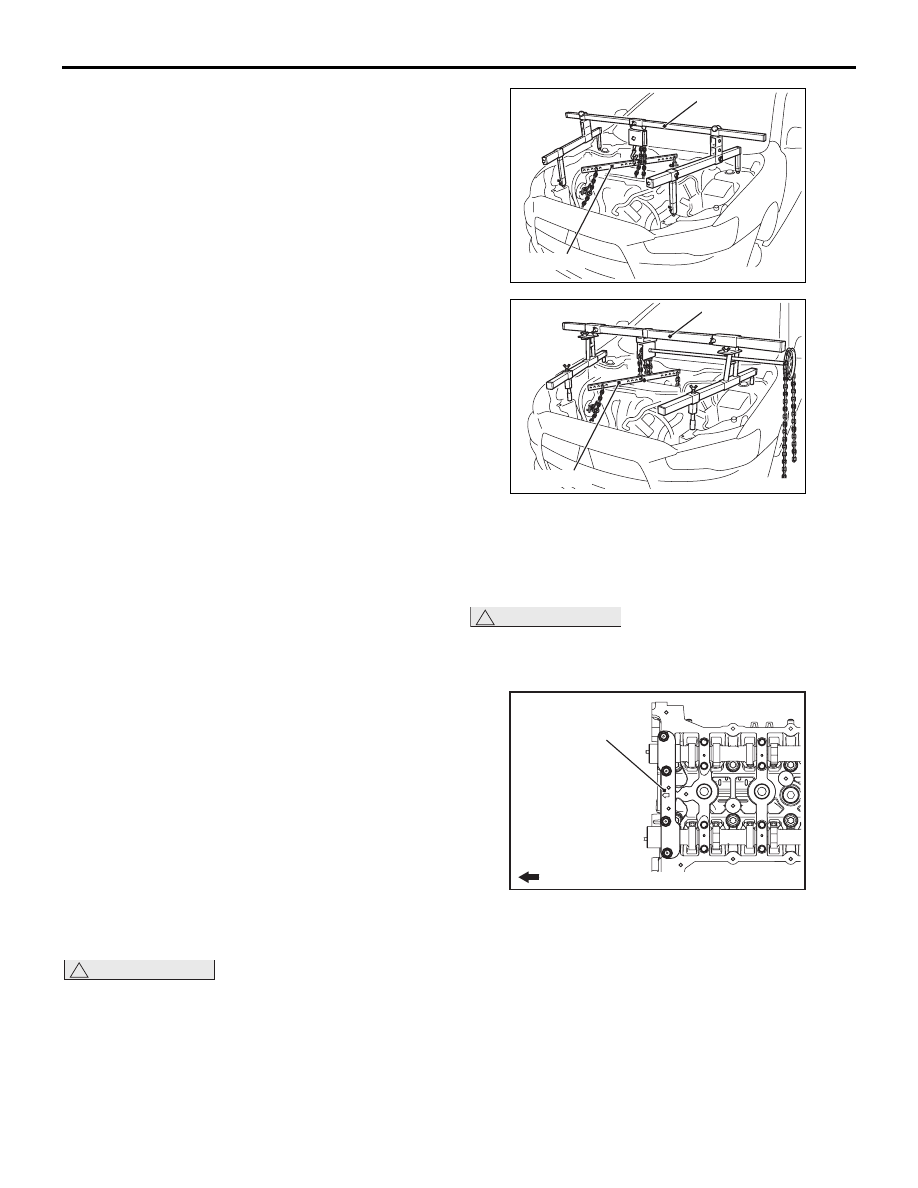

<<A>> СНЯТИЕ ПЕРЕДНЕЙ КРЫШКИ
ПОДШИПНИКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
В СБОРЕ

1. Временно установить масляный поддон

картера, демонтированный при снятии цепи
ГРМ (см.

Стр.11A-38

).

!

ОСТОРОЖНО

При использовании домкрата для поддержки
двигателя и КПП в сборе не допускайте
деформации масляного поддона картера.
2. При поддержании двигателя и КПП поместить

домкрат под масляный поддон картера,
установив между ними деревянную подкладку.

3. Снять подъемник двигателя (MB991928 или

MB991895), установленный ранее для
поддержки двигателя и КПП при снятии цепи
ГРМ.

!

ОСТОРОЖНО

Следует предпринять меры
предосторожности, чтобы не уронить
подшипник распределительного вала.

4. Отвернуть крепежные болты на передней

крышке подшипника распределительного вала
в номерном порядке, показанном на рисунке,
и снять крышку подшипника
распределительного вала в сборе.

<<

B

>>

>>

D

<<

5.

Крышка подшипника
распределительного вала
(сторона выпуска)

<<

B

>>

>>

D

<<

6.

Крышка упорного подшипника
распределительного вала
(сторона выпуска)

>>

E

<<

7.

Распределительный вал
и звездочка распределительного
вала в сборе (сторона выпуска)

>>

E

<<

8.

Подшипник распределительного
вала

<<

B

>>

>>

D

<<

9.

Крышка подачи масла
к подшипнику
распределительного вала
(сторона впуска)

<<

B

>>

>>

D

<<

10. Крышка подшипника

распределительного вала
(сторона впуска)

<<

B

>>

>>

D

<<

11. Крышка подшипника

распределительного вала
(сторона впуска)

<<

B

>>

>>

D

<<

12. Крышка упорного подшипника

распределительного вала
(сторона впуска)

13. Распределительный вал

и звездочка распределительного
вала в сборе (сторона впуска)

14. Свеча зажигания

<<

C

>>

>>

C

<<

15. Толкатель клапана

<<

D

>>

>>

B

<<

16. Фиксатор держателя пружины

клапана

17. Держатель пружины клапана
18. Пружина клапана

<<

E

>>

>>

A

<<

19. Маслосъемный колпачок

Последовательность
демонтажа (Продолжение)

AC609295

AC611555

AC

MB991454

MB991928

AC609296

AC611554

AD

MB991454

MB991895

Передняя крышка

подшипника

распределительного

вала в сборе

4

3

2

1

AB

AC506745

Передняя часть двигателя

МАСЛОСЪЕМНЫЙ КОЛПАЧОК

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-33

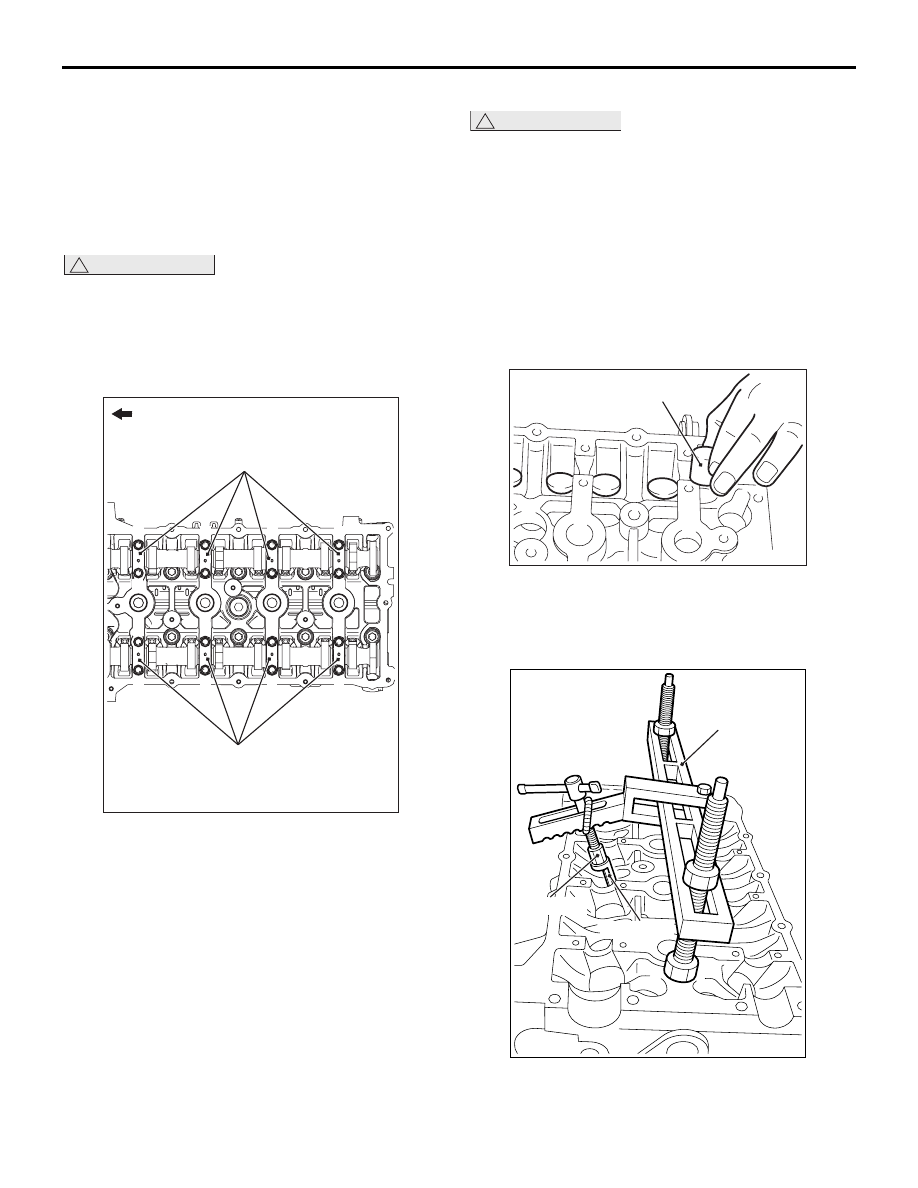

<<B>> СНЯТИЕ КРЫШКИ ПОДАЧИ
МАСЛА В ПОДШИПНИК
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА/КРЫШКИ
ПОДШИПНИКА РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА/КРЫШКИ УПОРНОГО
ПОДШИПНИКА РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА

!

ОСТОРОЖНО

Если крепежные болты крышки подшипника
распределительного вала отвернуть
одновременно, они могут быть вытолкнуты
пружиной, что может привести к повреждению
резьбы. Отворачивать крепежные болты
следует всегда в четыре-пять приемов.

Отвернуть крепежные болты крышек подшипника
распределительного вала в номерном порядке,
показанном на рисунке, в четыре-пять приемов
и снять крышки подшипника распределительного
вала.

<<C>> СНЯТИЕ ТОЛКАТЕЛЯ КЛАПАНА

!

ОСТОРОЖНО

• Для снятия толкателей клапанов не

допускается применение пассатижей
и других инструментов. Снимать
необходимо только руками.

• Для повторного использования

демонтированного толкателя клапана
необходимо установить его в то же
положение, в котором он находился
прежде. При хранении снятого толкателя
клапана следует прикрепить к нему
табличку с указанием его изначального
положения.

Все толкатели клапанов следует снимать руками.

<<D>> СНЯТИЕ ФИКСАТОРА
ДЕРЖАТЕЛЯ ПРУЖИНЫ КЛАПАНА

1. Ввернуть специальный держатель-адаптер

(MB992090) в устройство сжатия пружины
клапана (MD998772) и собрать
держатель-адаптер С (MB992089).

Крышка подшипника

распределительного вала

Крышка подшипника

распределительного вала

Передняя часть двигателя

8

8

7

7

6

6

5

5

4

4

3

3

2

2

1

1

AB

AC506746

Толкатель клапана

AB

AC509270

AC509271

AB

MD998772

MB992090

MB992089

МАСЛОСЪЕМНЫЙ КОЛПАЧОК

ДВИГАТЕЛЬ: МЕХАНИЧЕСКАЯ ЧАСТЬ

11A-34

!

ОСТОРОЖНО

При снятии фиксатора держателя клапанной
пружины следует оставить поршень цилиндра
в ВМТ. Если поршень не находится точно
в ВМТ, клапан может упасть внутрь цилиндра.
2. Установить специальный инструмент

MD998772 (с прикрепленными специальными
инструментами MB992090 и MB992089)
к головке цилиндров и сжать клапанную
пружину. Затем снять фиксатор держателя
клапанной пружины.

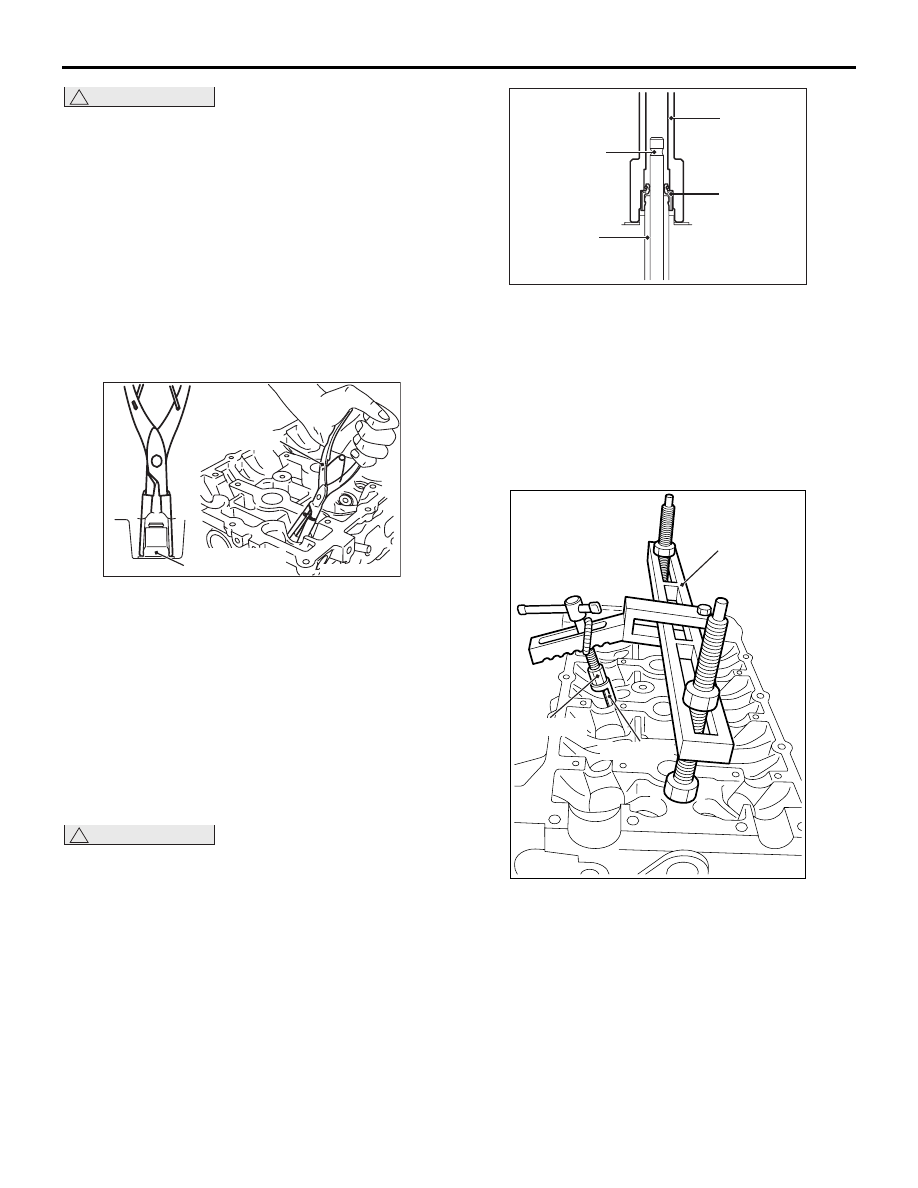

<<E>> СНЯТИЕ МАСЛОСЪЕМНОГО
КОЛПАЧКА

При помощи специальных щипцов для снятия
маслосъемных колпачков (MB992085) аккуратно
снять опору маслосъемного колпачка (со стороны
большего диаметра) и снять маслосъемный
колпачок, поворачивая его из стороны в сторону.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>A<< УСТАНОВКА МАСЛОСЪЕМНОГО
КОЛПАЧКА

1. Нанести небольшое количество моторного

масла на маслосъемные колпачки.

!

ОСТОРОЖНО

• Маслосъемные колпачки не предназначены

для повторного использования.

• При установке маслосъемного колпачка

следует принять меры предосторожности
во избежание повреждения отверстия
толкателя.

• Для установки маслосъемного колпачка

необходимо использовать монтажное
приспособление маслосъемного колпачка
(MD998737). Неправильная установка
маслосъемного колпачка может привести
к течи масла через направляющую втулку
клапана.

2. Запрессовать новый маслосъемный колпачок

в направляющую втулку клапана при помощи
монтажного приспособления маслосъемных
колпачков (MD998737), используя
пространство маслосъемного колпачка
в качестве направляющей.

>>B<< УСТАНОВКА ФИКСАТОРА
ДЕРЖАТЕЛЯ ПРУЖИНЫ КЛАПАНА

Для запрессовки маслосъемного колпачка
и установки фиксатора держателя пружины
клапана использовать специальное устройство
запрессовки (MD998772) вместе с устройством
держателя (MB992090) и специальным
держателем-адаптером С (MB992089) тем же
способом, который применялся для снятия.

MB992085

Маслосъемный

колпачок

AB

AK502782

Маслосъ-

емный

колпачок

Направля-

ющая втулка

клапана

Клапан

MD998737

AE

AC308654

AC509271

AB

MD998772

MB992090

MB992089
