ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-137

ШАГ 5. M.U.T.-III код диагностики

• Повторное подтверждение кода диагностики.

Q: Код диагностики установлен?

ДА :

Заменить блок управления двигателем.

НЕТ :

Перемежающаяся неисправность
(См. ГРУППУ 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

ШАГ 6. Измерить напряжение на разъеме B-19
датчика положения впускного распредвала.

• Отсоединить разъем и измерить

сопротивление со стороны проводки.

• Ключ зажигания: ВКЛ

• Напряжение между выводом № 1 и землей.

OK: 4,9

− 5,1 В

Q: Результаты проверки в норме?

ДА :

Переход к шагу 9.

НЕТ :

Переход к шагу 7.

ШАГ 7. Проверить разъем: Разъем B-08 блока
управления двигателем

Q: Результаты проверки в норме?

ДА :

Переход к шагу 8.

НЕТ :

Отремонтировать или заменить разъем.

ШАГ 8. Проверить электропроводку между
разъемом B-19 (вывод № 1) датчика
положения впускного распредвала
и разъемом B-08 (вывод № 9) блока
управления двигателем.

• Проверить линию электропитания на

обрыв/короткое замыкание цепи.

Q: Результаты проверки в норме?

ДА :

Переход к шагу 5.

НЕТ :

Отремонтировать поврежденный провод
электропроводки.

ШАГ 9. Измерить сопротивление на разъеме
B-19 датчика положения впускного
распредвала.

• Отсоединить разъем и измерить

сопротивление со стороны проводки.

• Сопротивление между выводом № 2 и землей.

OK: Сопротивление (2

Ω или менее)

Q: Результаты проверки в норме?

ДА :

Переход к шагу 12.

НЕТ :

Переход к шагу 10.

ШАГ 10. Проверить разъем: Разъем B-08
блока управления двигателем

Q: Результаты проверки в норме?

ДА :

Переход к шагу 11.

НЕТ :

Отремонтировать или заменить разъем.

ШАГ 11. Проверить электропроводку между
разъемом B-19 (вывод № 2) датчика
положения впускного распредвала
и разъемом B-08 (вывод № 30) блока
управления двигателем.

• Проверить линию заземления на обрыв или

повреждение.

Q: Результаты проверки в норме?

ДА :

Переход к шагу 5.

НЕТ :

Отремонтировать поврежденный провод
электропроводки.

ШАГ 12. Измерить выходную эпюру на
разъеме B-19 датчика положения впускного
распредвала (с помощью осциллографа).

• Используйте комплект измерительных

кабелей специального инструмента
(MB991709) для присоединения разъема
и измерения на выводах проводки.

• Двигатель: Холостой ход

• Коробка передач: Нейтраль <M/T> или

P-диапазон <CVT>

• Напряжение между выводом № 3 и землей.

OK: Импульсные сигналы должны
отображаться во время процедуры
проверки с помощью осциллографа
(См.

Стр.13A-292

), их максимальное

значение должно быть 4,8 В или больше,
а минимальное значение должно быть 0,6
В или меньше. В выходных импульсах не
должно быть шумов.

Q: Результаты проверки в норме?

ДА :

Переход к шагу 5.

НЕТ :

Переход к шагу 13.

ШАГ 13. Проверить разъем: Разъем B-08
блока управления двигателем

Q: Результаты проверки в норме?

ДА :

Переход к шагу 14.

НЕТ :

Отремонтировать или заменить разъем.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-138

ШАГ 14. Проверить электропроводку между
разъемом B-19 (вывод № 1) датчика
положения впускного распредвала
и разъемом B-08 (вывод № 9) блока
управления двигателем.

• Проверить линию электропитания на наличие

повреждений.

Q: Результаты проверки в норме?

ДА :

Переход к шагу 15.

НЕТ :

Отремонтировать поврежденный провод
электропроводки.

ШАГ 15. Проверить электропроводку между
разъемом B-19 (вывод № 3) датчика
положения впускного распредвала
и разъемом B-08 (вывод № 14) блока
управления двигателем.

• Проверить выходную линию на наличие

повреждений.

Q: Результаты проверки в норме?

ДА :

Переход к шагу 16.

НЕТ :

Отремонтировать поврежденный провод
электропроводки.

ШАГ 16. Проверить зондирующую
поверхность впускного распредвала.

Q: Результаты проверки в норме?

ДА :

Переход к шагу 17.

НЕТ :

Заменить впускной распредвал.

ШАГ 17. M.U.T.-III код диагностики

• Повторное подтверждение кода диагностики.

Q: Код диагностики установлен?

ДА :

Заменить датчик положения впускного
распредвала.

НЕТ :

Перемежающаяся неисправность
(См. ГРУППУ 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-139

Код № P0365: Система датчика положения выпускного распределительного вала

ФУНКЦИОНИРОВАНИЕ

• Электропитание датчика положения

выпускного распредвала (вывод № 1) подается
от блока управления двигателем (вывод № 9)

и заземляется на блок управления двигателем
(вывод № 23) через датчик положения
выпускного распредвала (вывод № 2).

BR-W

R-L

R-W

Цветовая кодировка проводов
B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой
BR: Коричневый     O: Оранжевый     GR: Серый
R: Красный     P: Розовый     V: Фиолетовый     PU: Пурпурный     SI: Серебристый

Блок управления
двигателем

Датчик
положения
распредвала
выпускных
клапанов

AB

5 В

5 В

2

23

3

7

1

9

B-08

(MU802348)

B-18

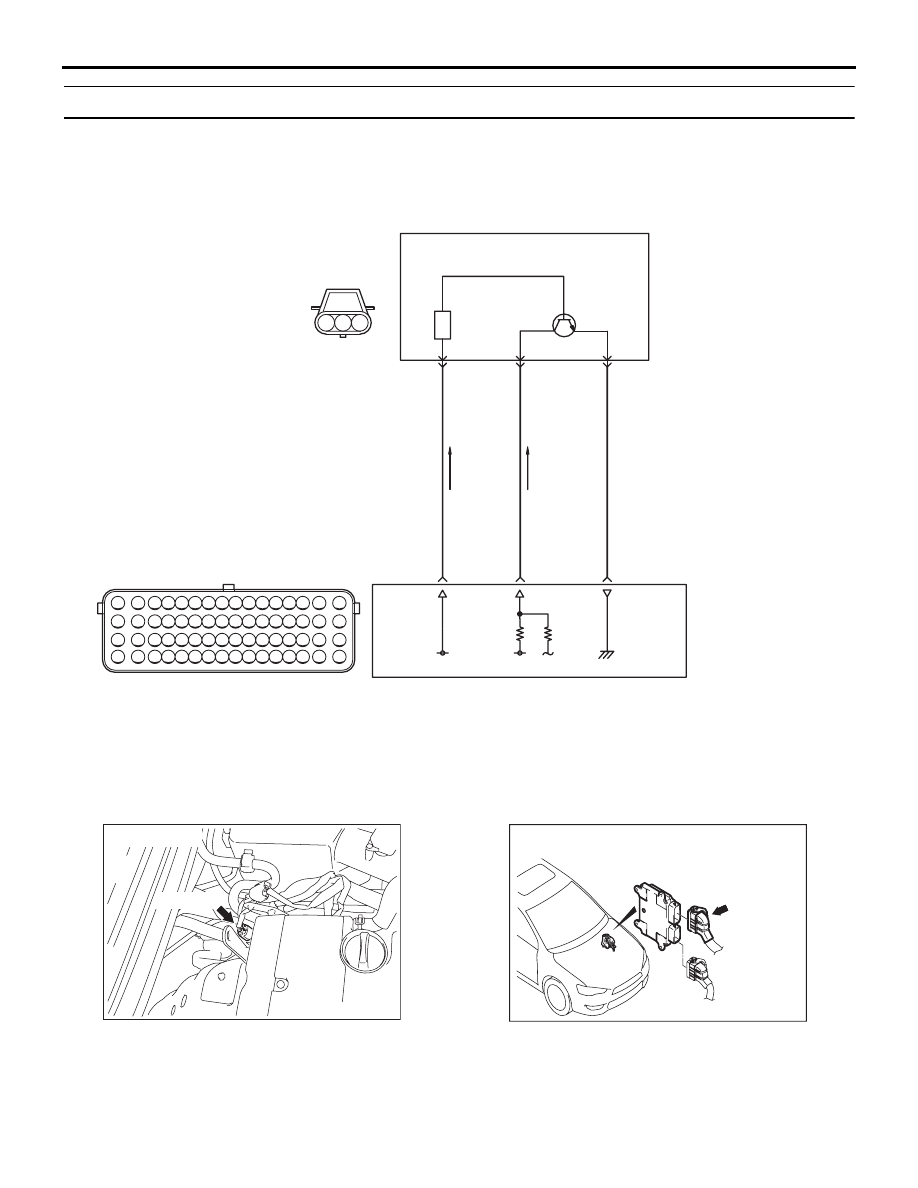

Цепь датчика положения распредвала выпускных клапанов

1 2 3

64

63

62

61

60

59

58

57

56

55

54

53

52

51

50

49

48

47

46

45

44

43

42

41

40

39

38

37

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

AK604781

B-18 (GR)

Разъем: B-18

AC

AK603963

B-08 (GR)

Разъем: B-08

AD

AK604456

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

МНОГОТОЧЕЧНЫЙ ВПРЫСК ТОПЛИВА (MPI)

13A-140

• Напряжение питания 5 В подается на

выходной разъем датчика положения
выпускного распредвала (вывод № 3) от блока
управления двигателем (вывод № 7).

ФУНКЦИЯ

• Датчик положения выпускного коленвала

определяет верхнюю мертвую точку в ходе
компрессии цилиндра № 1 и выдает
импусльный сигнал на блок управления
двигателем.

ОЦЕНКА НЕИСПРАВНОСТИ

Условие проверки, критерий оценки

• На протяжении 2 секунд не были выданы

сигналы нужной формы для идентификации
цилиндра от сигнала датчика угла поворота
коленчатого вала и сигнала датчика
положения впускного распредвала.

Условие проверки

• Двигатель заводится проворачиванием

коленвала.

Критерий оценки

• Выходное напряжение датчика положения

выпускного коленвала не изменялось (не
выдавалось импусльного сигнала) на
протяжении 2 секунд.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Сбой датчика положения выпускного

распредвала

• Обрыв/короткое замыкание цепи, или

повреждение электропроводки в цепи датчика
положения выпускного распредвала, или
плохой контакт в разъеме

• Сбой блока управления двигателем

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверить разъем: Разъем B-18
датчика положения выпускного распредвала

Q: Результаты проверки в норме?

ДА :

Переход к шагу 2.

НЕТ :

Отремонтировать или заменить разъем.

Шаг 2. Выполнить измерения напряжения на
разъеме B-18 датчика положения выпускного
распредвала.

• Отсоединить разъем и измерить

сопротивление со стороны проводки.

• Ключ зажигания: ВКЛ

• Напряжение между выводом № 3 и землей.

OK: 4,9

− 5,1 В

Q: Результаты проверки в норме?

ДА :

Переход к шагу 6.

НЕТ :

Переход к шагу 3.

ШАГ 3. Проверить разъем: Разъем B-08 блока
управления двигателем

Q: Результаты проверки в норме?

ДА :

Переход к шагу 4.

НЕТ :

Отремонтировать или заменить разъем.

ШАГ 4. Проверить электропроводку между
разъемом B-18 (вывод № 3) датчика положения
выпускного распредвала и разъемом B-08
(вывод № 7) блока управления двигателем.

• Проверить выходную линию на наличие

обрыва/краткого замыкания цепи.

Q: Результаты проверки в норме?

ДА :

Переход к шагу 5.

НЕТ :

Отремонтировать поврежденный провод
электропроводки.

ШАГ 5. M.U.T.-III код диагностики

• Повторное подтверждение кода диагностики.

Q: Код диагностики установлен?

ДА :

Заменить блок управления двигателем.

НЕТ :

Перемежающаяся неисправность
(См. ГРУППУ 00

− Как использовать

пункты меню сервиса для поиска
неисправностей/проверки

− Как

устранять перемежающиеся
неисправности

Стр.00-15

).

ШАГ 6. Выполнить измерения напряжения на
разъеме B-18.

• Отсоединить разъем и измерить

сопротивление со стороны проводки.

• Ключ зажигания: ВКЛ

• Напряжение между выводом № 1 и землей.

OK: 4,9

− 5,1 В

Q: Результаты проверки в норме?

ДА :

Переход к шагу 9.

НЕТ :

Переход к шагу 7.
