ДЕТАЛИ ДЛЯ УЛУЧШЕНИЯ АЭРОДИНАМИЧЕСКИХ СВОЙСТВ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-5

ДЕТАЛИ ДЛЯ УЛУЧШЕНИЯ АЭРОДИНАМИЧЕСКИХ

СВОЙСТВ

M2510003000776

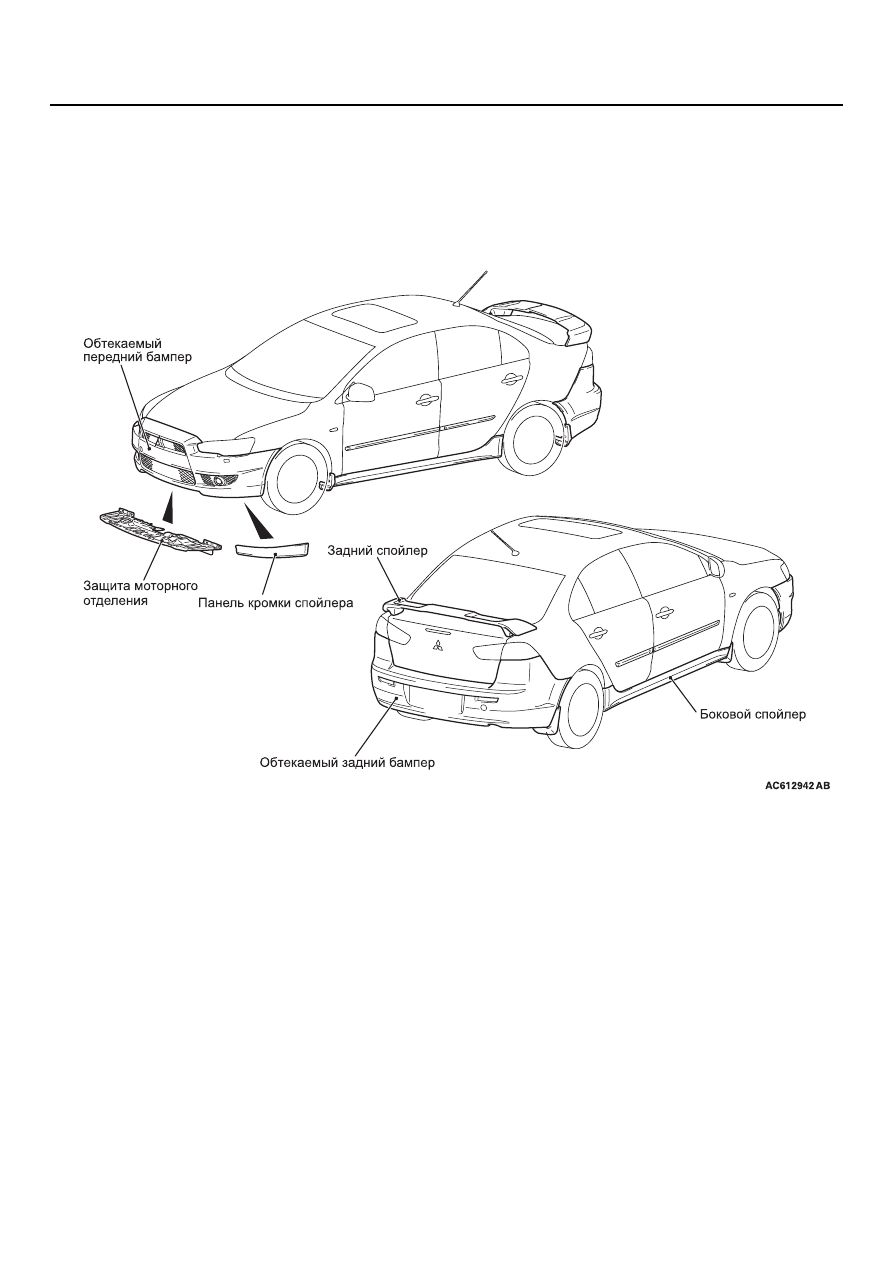

КОНСТРУКТИВНАЯ СХЕМА

Следующие детали обеспечивают улучшение
аэродинамических характеристик и внешнего
вида.

• Кузов и пространство под кузовом

Форма кузова оптимизирована для улучшения

аэродинамических характеристик, а для
достижения эффекта выпрямления,
сглаживающего воздушный поток под кузовом,
используется защита кузова. Данное
усовершенствование уменьшило
сопротивление воздуха, что привело к
экономии топлива и обеспечению
стабильности управления при движении на
большой скорости.

• Обтекаемый передний бампер. см. БАМПЕР И

РЕШЕТКА РАДИАТОРА

стр.51-3

.

• Передняя защита моторного отделения. см.

БАМПЕР И РЕШЕТКА РАДИАТОРА

стр.51-3

.

• Огибающие спойлеры. см. БАМПЕР И

РЕШЕТКА РАДИАТОРА

стр.51-3

.

• Боковые спойлеры

Выравнивают воздушный поток под днищем и

вокруг колес, снижая сопротивление воздуха и
подъемную силу.

• Обтекаемый задний бампер

Задний бампер установлен на оптимальной

высоте и уменьшает сопротивление воздуха и
подъемную силу.

• Задний спойлер

Рассекает завихрения воздуха, возникающие

позади автомобиля, сглаживая воздушный
поток. Кроме того, горизонтальное крыло
заднего спойлера увеличено и угол подъема
оптимизирован для уменьшения
сопротивления воздуха и создания
прижимающей силы. Это позволило
увеличить силу сцепления задних колес с
дорогой, улучшив стабильность управления
при движении на большой скорости.

СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-6

СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

M2510007000723

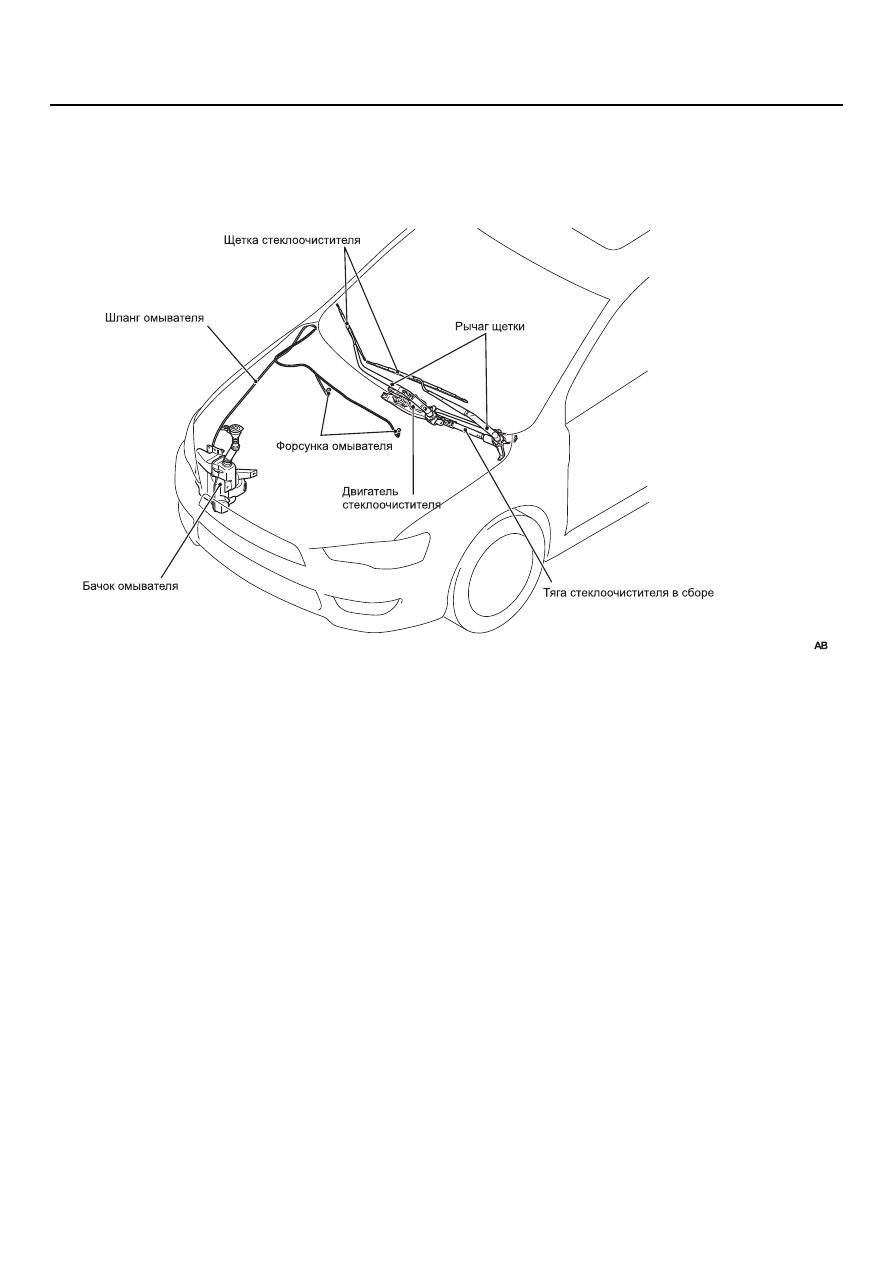

КОНСТРУКТИВНАЯ СХЕМА

• Используется 2-скоростной (низкая/высокая

скорость) стеклоочиститель.

• В системе прерывистой работы щеток

используется система переменной скорости
прерывистой работы щеток, зависящей от
скорости автомобиля*.

• Очиститель дождевой пыли легко включается

переключением выключателя назад.
Очиститель дождевой пыли снабжен
функцией, которая позволяет быстро удалять
капли с большой скоростью когда
выключатель стеклоочистителя находится в
положении ВКЛ и с маленькой скоростью до
положения остановки когда он находится в
положении ВЫКЛ. При коротком включении
выключателя стеклоочистителей они
срабатывают один раз с небольшой
скоростью.

• Крутящий момент электродвигателя

стеклоочистителей увеличен для того, чтобы
улучшить очистку стекла при движении на
большой скорости.

• Для стеклоомывателя используются 2

распылительные форсунки.

• Используется форсунка распылительного

типа. Жидкость стеклоомывателя попадает на
большую площадь, улучшая очистку стекол.

• Используется функция одновременной работы

стеклоочистителя и стеклоомывателя*.
Жидкость стеклоомывателя можно распылять
без включения стеклоочистителя. Когда
зажигание включается при включенном
выключателе стеклоомывателя, двигатель
стеклоомывателя срабатывает, а двигатель
стеклоочистителя не срабатывает.

* При помощи функции пользовательской
настройки можно регулировать систему
прерывистой очистки в зависимости от
скорости автомобиля и функцию
одновременной работы стеклоочистителя и
стеклоомывателю (см.

стр.51-12

).

AC607909

СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-7

ОПИСАНИЕ УСТРОЙСТВА И ПРИНЦИП РАБОТЫ

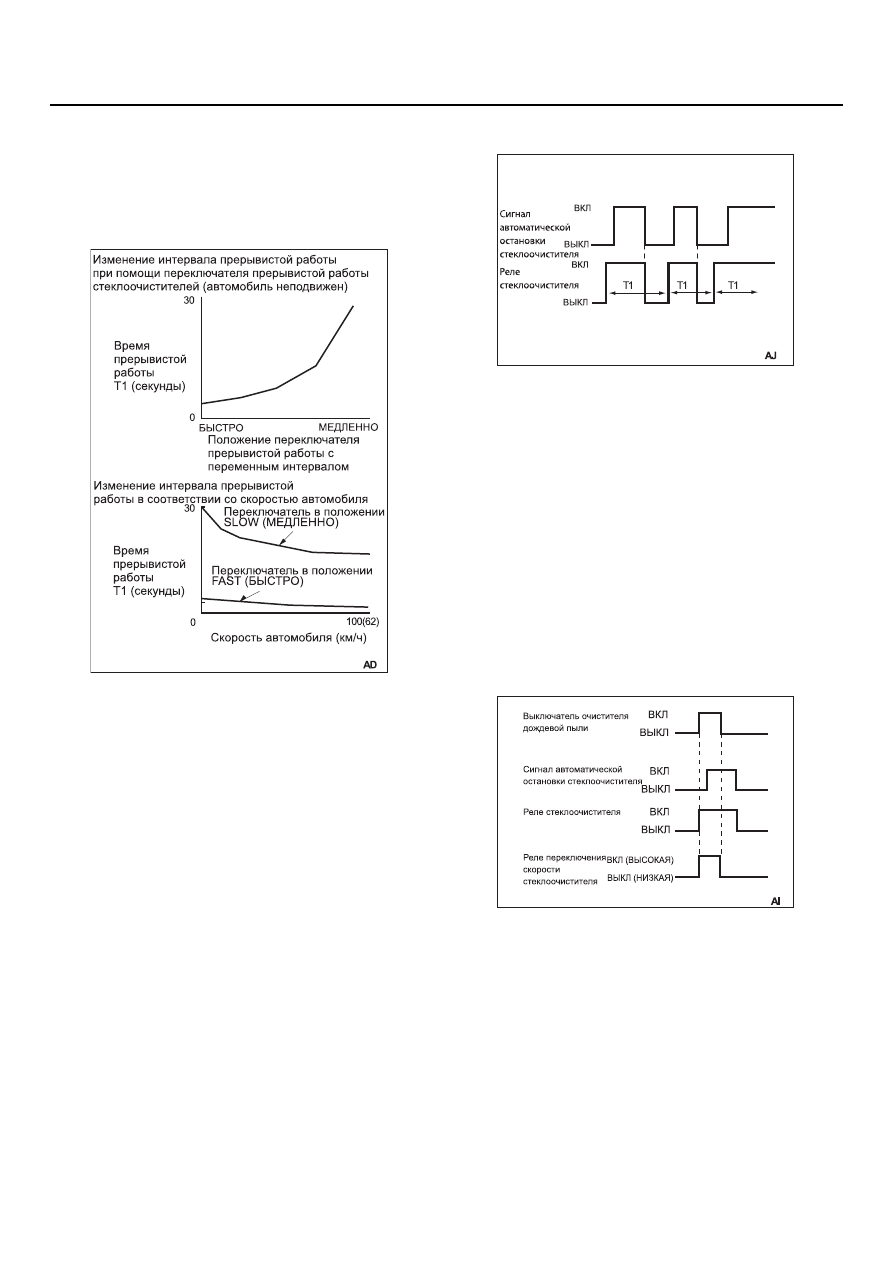

Прерывистая работа (переменная
скорость в зависимости от скорости
автомобиля) <исходное состояние:
функция включена>

1. ETACS вычисляет интервал T1 прерывистого

срабатывания стеклоочистителя с
использованием положения выключателя
прерывистого срабатывания на
переключателе рулевой колонки и сигнала
скорости двигателя (посылаемого в ETACS по
шине CAN с комбинированной панели).

ПРИМЕЧАНИЕ. При помощи функции

пользовательской настройки можно
отключить систему прерывистой очистки,
зависящую от скорости автомобиля (см.

стр.51-12

).

2.

Когда ETACS получает сигнал включения

выключателя прерывистой работы
стеклоочистителей, он включает реле
стеклоочистителей. Когда стеклоочиститель
достигает положения остановки, сигнал
автоматической остановки стеклоочистителя
отключается и реле стеклоочистителя также
отключается.

Когда время прерывистого срабатывания T1,

вычисленное на шаге 1, истекает после
включения реле стеклоочистителей, реле
стеклоочистителей снова включается и
повторяется описанная выше операция.

Управление очистителями дождевой
пыли

Когда выключатель очистителя дождевой пыли на
переключателе рулевой колонки включается в то
время, когда зажигание включено или находится
в положении ACC, переключатель рулевой
колонки включает реле стеклоочистителей. В то
же время включается реле скорости
стеклоочистителей (HI). При включении
выключателя очистителями дождевой пыли
стеклоочистители работают с большой
скоростью.

AC101502

AC101493

AC207004

СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ

НАРУЖНЫЕ ЭЛЕМЕНТЫ

51-8

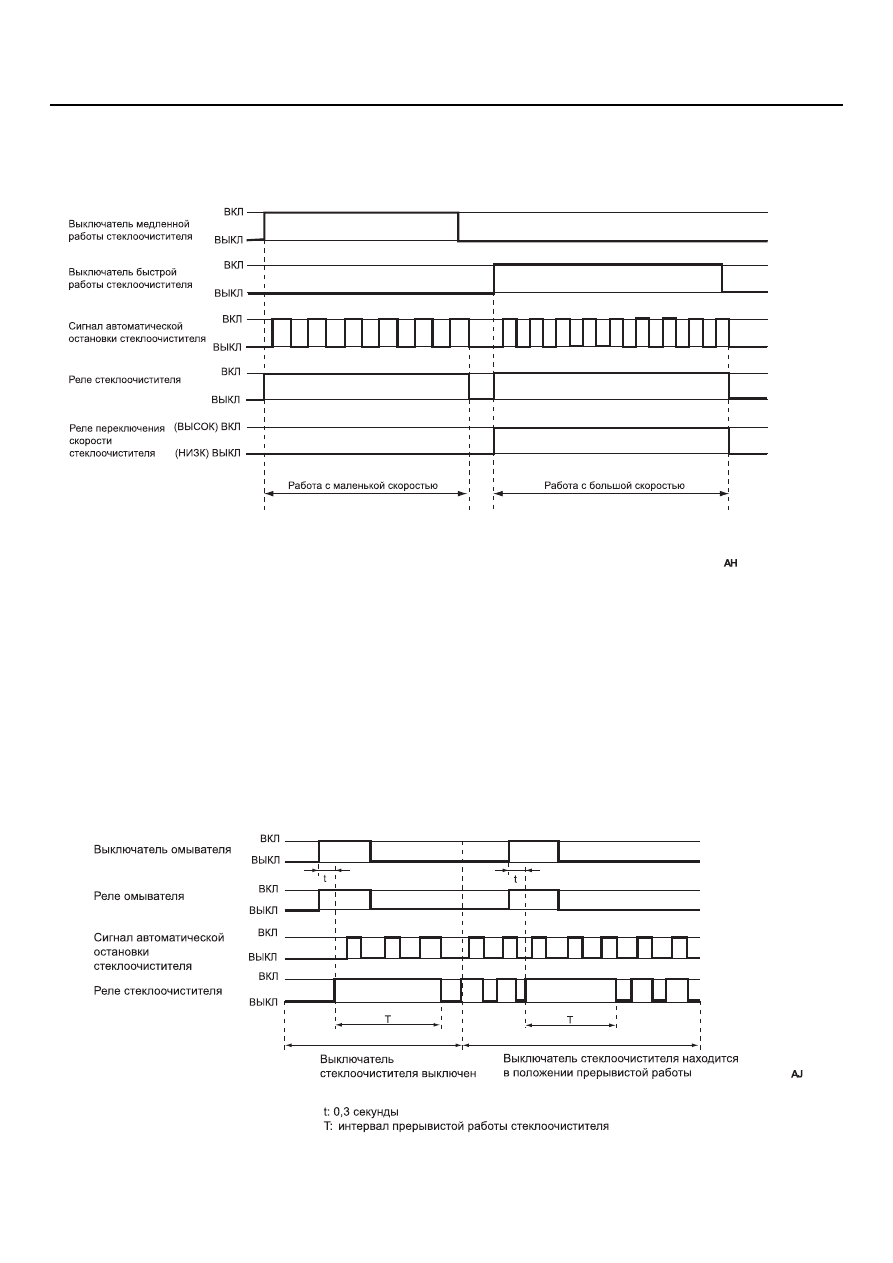

Управление работы стеклоочистителей с маленькой скоростью и с большой
скоростью

Когда выключатель маленькой скорости работы
стеклоочистителя на переключателе рулевой
колонки включается в то время, когда зажигание
включено или находится в положении ACC,
переключатель рулевой колонки включает реле
стеклоочистителей. При этом реле скорости
стеклоочистителей выключается (LO) и
стеклоочистители работают с маленькой
скоростью.

При включении выключателя большой скорости
работы стеклоочистителя включается реле
стеклоочистителей. При этом реле скорости
стеклоочистителей включается (HI) и
стеклоочистители работают с большой
скоростью.

Функция совместной работы стеклоочистителя и стеклоомывателя <Исходное
состояние: функция включена>

AC506610
