ЗАПОЛНЕНИЕ ПОЛЕЙ ДАННЫМИ

ОСМОТР ПЕРЕД ПОСТАВКОЙ

1-4

ТЕРМИНЫ ОКРАСОЧНЫХ РАБОТ

ОСМОТР ПЕРЕД ПОСТАВКОЙ

1-5

ТЕРМИНЫ ОКРАСОЧНЫХ РАБОТ

M6010200100098

Термин

Определение

Примечание

Пузырь

Вздутие лакокрасочного покрытия



(от основы или грунтовочного покрытия),
вызванное высокой влажностью. Пузырь
может быть воздушным или водяным.

Изменение оттенка
цвета

Неодинаковый оттенок цвета окрашен-
ной поверхности.

Включая другой цвет, выцвета-
ние и обесцвечивание.

Отпечаток

След на окрашенной поверхности, остав-
шийся от касания рукой или одеждой во
время нанесения лакокрасочного покры-
тия.

Трещина

Трещина в лакокрасочном покрытии.

Трещины могут быть неглубоки-
ми или глубокими.

Примеси в краске

Шероховатая поверхность из-за инород-
ного материала в краске или пыли, кото-
рая осела на еще не высохшую
окрашенную поверхность в процессе ок-
раски или хранения.

Следы от шлифовки
или воздействия грунта

Глубокие царапины на поверхности лис-
тового металла из-за ненадлежащего ис-
пользования буфера или шлифовального
инструмента, которые не закрашены пол-
ностью и видны сквозь лакокрасочное
покрытие.

Апельсиновая корка

Окрашенная поверхность выглядит как
корка апельсина.

Расслоение

Краска отслаивается (местами или на
большом участке).

Расслоение может быть слабым,
средним и сильным.

Точечные отверстия

Отверстие малого диаметра в окрашен-
ной поверхности.

Подтеки

Видимые струйки высохшей краски на по-
верхности.

Подтеки либо при нанесении
первого слоя краски, либо при
нанесении верхнего покрова.

Царапины

Царапины на окрашенной поверхности.

Морщина

Окрашенная поверхность "морщится", что
приводит к образованию складок.

Грязные пятна

Пятна от сажи или другого материала, ко-
торый осел на окрашенную поверхность.

Включая пятна краски и водяные
пятна.

Распыленная краска

Окрашенная поверхность содержит тон-
кодисперсные включения другой краски.

Неодинаковый блеск

Неодинаковый блеск окрашенной поверх-
ности.

Неоднородная метал-
лическая дисперсия

Неоднородная металлическая дисперсия
окрашенной поверхности.

Видимое незавершен-
ное верхнее покрытие

Видна часть первого слоя краски.

ПЕРВОЕ ДЕЙСТВИЕ

ОСМОТР ПЕРЕД ПОСТАВКОЙ

1-6

ПЕРВОЕ ДЕЙСТВИЕ

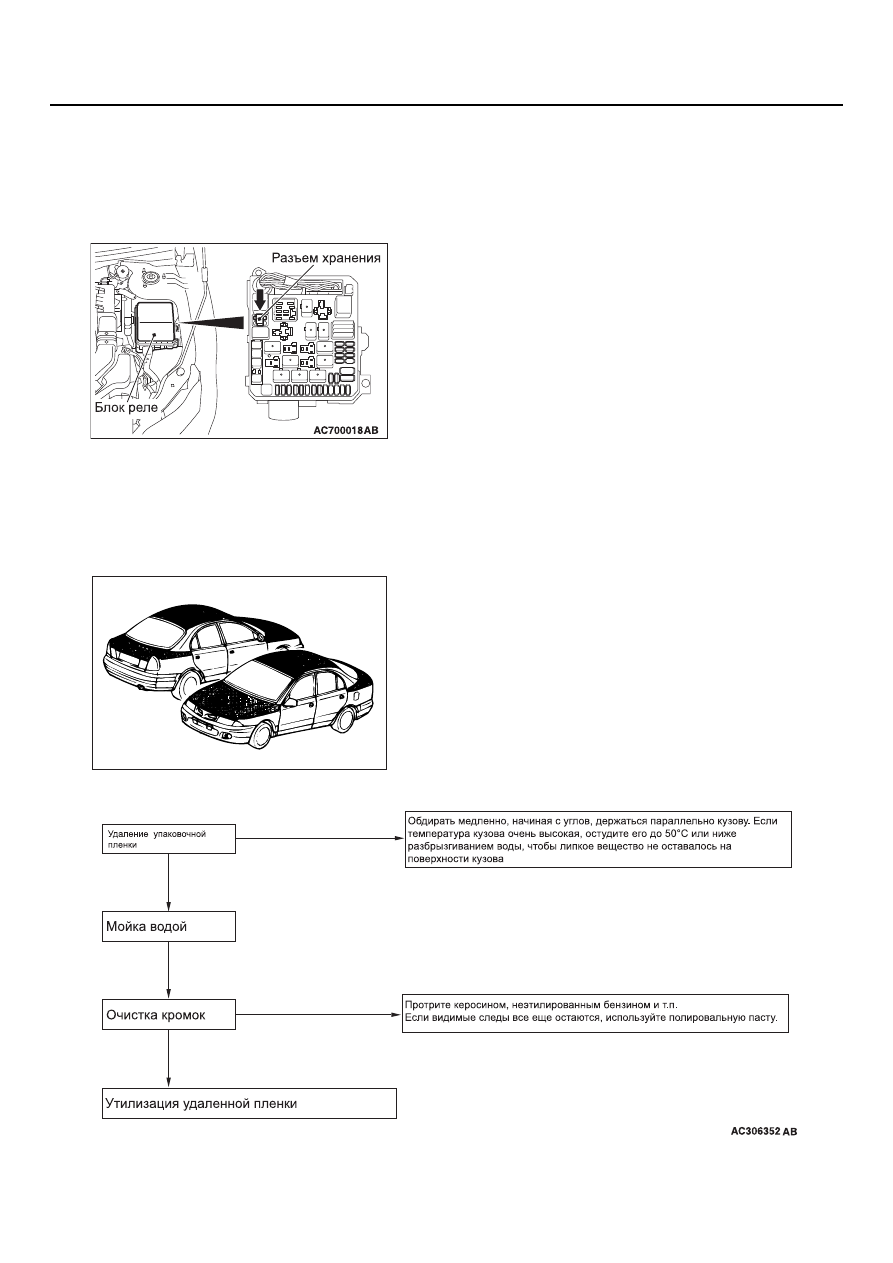

1. ПОДКЛЮЧЕНИЕ РАЗЪЕМА
ТЕМНОВОГО ТОКА

M6010300100233

ПРОЦЕДУРА ПОДКЛЮЧЕНИЯ

Нажмите на разъем хранения.

КУЗОВ

2. УПАКОВОЧНАЯ ПЛЕНКА

M6010400100100

Для защиты наружной отделки автомобилей
перед их поставкой дилеру используется
защитное покрытие. Таким покрытием служит
белая полимерная пленка. Пленка имеет липкую
подложку и закрывает все окрашенные наружные
горизонтальные поверхности автомобиля.

ПРОЦЕДУРА УДАЛЕНИЯ

AC305606

.

КУЗОВ

ОСМОТР ПЕРЕД ПОСТАВКОЙ

1-7

Упаковывание

3. НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА

M6010400200141

1. Визуально осмотрите все наружные элементы

кузова.
(1) Состояние лакокрасочного покрытия
(2) Коррозия, царапины
(3) Загнутые края, вмятины на панелях

2. Обслуживание поверхностей с наложенным

покрытием



Устранение незначительных сколов и других
дефектов лакокрасочного покрытия.
(См. термины окрасочных работ.)

Номер Процесс

Действия

1

Непрерывное отслаивание пленки

Обдирание пленки.

2

Промывка водой

Удаление песка и пыли с кузова автомобиля и
тщательное высушивание.

3

Проверка поверхности, которая
должна быть вновь закрыта пленкой.

На поверхности не должно быть остатков липкого
вещества, вздутий, обесцвечивания и других
дефектов лакокрасочного покрытия.

4

Обработка поверхностей, которые
должны быть вновь закрыты пленкой.

Устраните дефекты поверхностей, которые должны
быть вновь закрыты пленкой. Если для удаления
остатков липкого вещества используется
растворитель, тщательно вытрите остатки
растворителя.

5

Повторное наложение

1. Как правило, размер и форма пленки должны

соответствовать закрываемой поверхности.

2. Накладывайте пленку, начиная с нижней части

кузова и последовательно поднимаясь до верха.
Используйте пластмассовый скребок или
аналогичный инструмент для прижатия пленки.

3. Если нужно, обрежьте пленку у таких деталей, как

форсунки омывателей ветрового стекла, капот и
крышка багажника.

!

ОСТОРОЖНО

• Закрытие пленкой кузова автомобиля выполняется при температуре 10 − 40°C. (Этот

диапазон температур соответствует наилучшим условиям накладывания пленки.)

• Если внешняя поверхность пленки (сторона без липкого вещества) непосредственно

соприкасается с лакокрасочным покрытием и оставляется в таком состоянии, это может
привести к потере блеска поверхности. Поэтому не допускайте загибания пленки или
другого непосредственного контакта внешней стороны пленки с лакокрасочным покрытием.

• Воздушные пузыри и морщины не оказывают заметного негативного влияния на

лакокрасочное покрытие, но необходимо принять все меры, чтобы исключить их появление
путем прижимания пленки от центра к краям в процессе наложения.

• Чтобы предотвратить проникновение дождевой воды, плотно прижимайте края

накладывающейся внахлест пленки и аккуратно обрезайте лишнее.

AC305607
