КУЗОВ -

Двери

42-22

ДВЕРИ

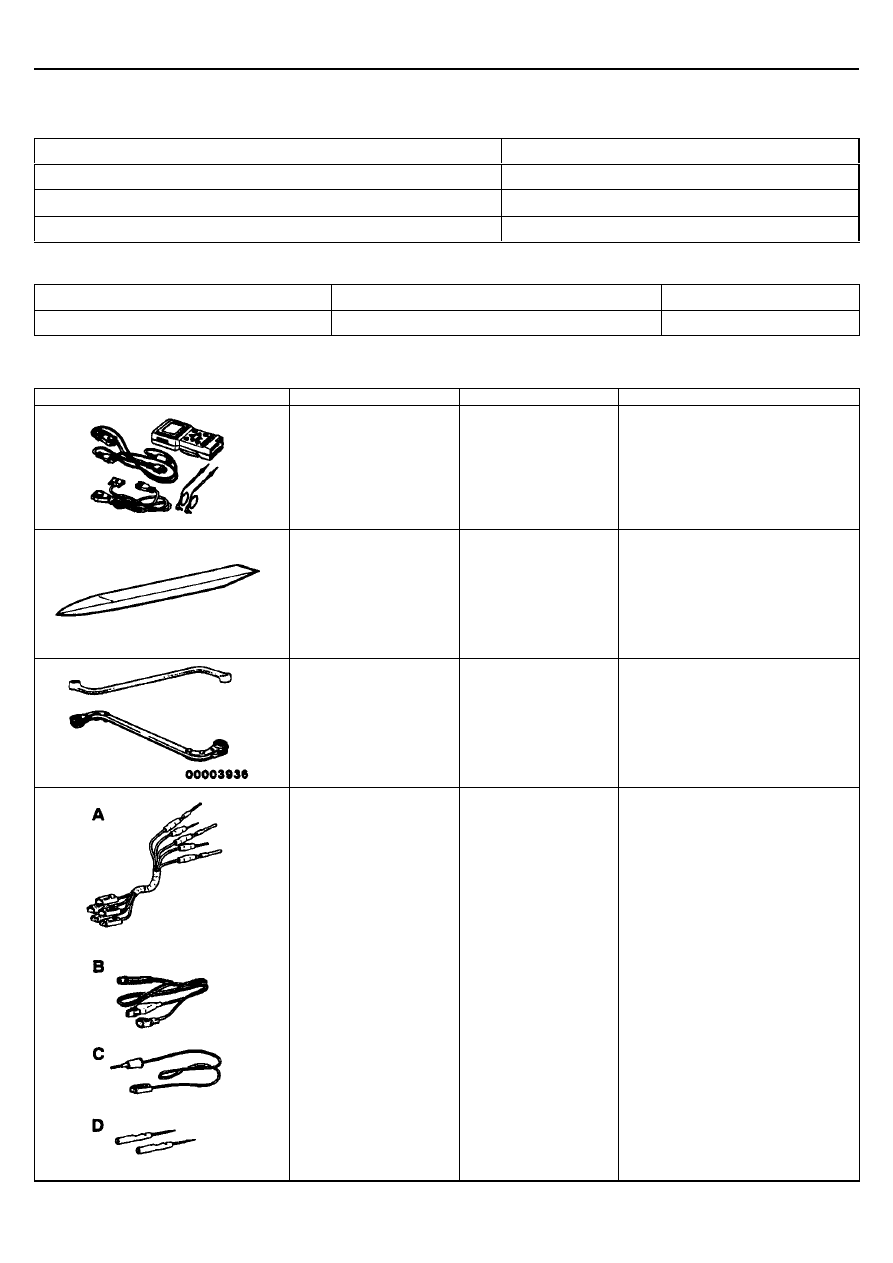

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальное значение

Ход наружной ручки двери, мм

3,6 или больше

Рабочий ток электропривода стеклоподъемников, А

3-7 (При напряжении питания 14-15 В при 25

°

С)

Ход внутренней ручки двери, мм

5,3 или больше

ГЕРМЕТИК

Уплотнитель

Рекомендуемый герметик

Примечание

Водонепроницаемая пленка

3М ATD Part № 8625 или аналог

Клейкая лента

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Назначение

MB 991502

Комплект
принадлежностей к
прибору MUT-II

Проверка входного сигнала
электронного блока управления
ETACS

MB 990784

Съемник деталей
отделки

Снятие облицовки двери

MB 990900 или
MB991164

Регулировочный ключ
установки двери

Регулировка установки двери в
проеме кузова

MB 991223
A: MB 991219
B: MB 991220
C: MB 991221
D: MB 991222

Жгуты проводов и
переходники
А: Жгут тестовых
проводов
В: Жгут тестовых
проводов со
светодиодом
С: Переходник жгута
тестовых проводов со
светодиодом
D: Пробник

Измерение напряжений между
выводами
А: Проверка давления контактов в
разъемах
В, С: Проверка цепи питания
D: Подсоединение тестера

КУЗОВ -

Двери

42-23

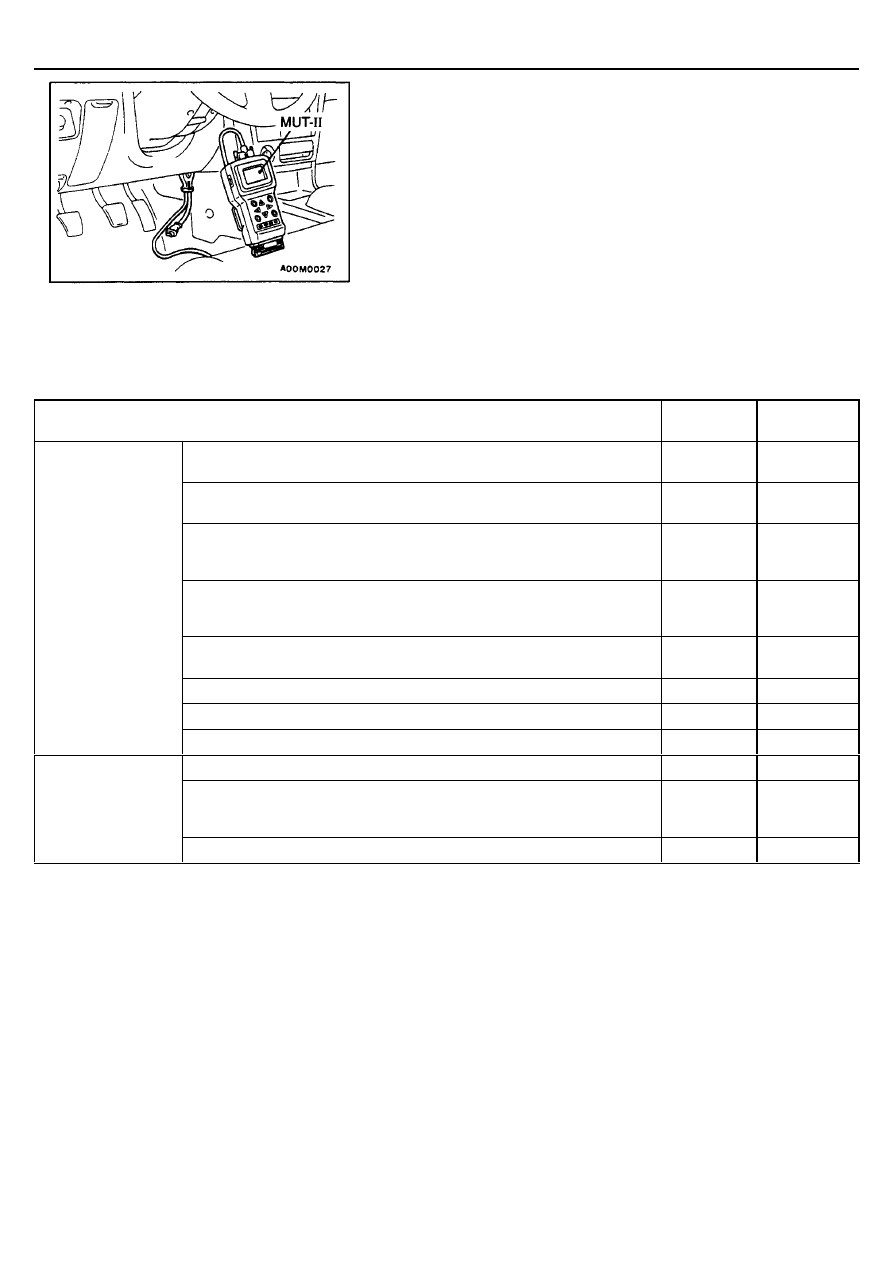

ПОИСК НЕИСПРАВНОСТЕЙ

ФУНКЦИЯ ДИАГНОСТИКИ

МЕСТА ПРОВЕРКИ ВХОДНОГО СИГНАЛА

<<<<

АВТОМОБИЛИ

С СИСТЕМОЙ УПРАВЛЕНИЯ ЗАДЕРЖКОЙ СИГНАЛА
БЛОКИРОВКИ ЦЕНТРАЛЬНОГО ЗАМКА И
ПРЕДУПРЕЖДЕНИЯ О ВКЛЮЧЕННОМ ОСВЕЩЕНИИ
(ETACS)

>>>>

1.

Подсоедините к диагностическому разъему прибор MUT-II.

2.

Входной сигнал выключателя системы ETACS считается нормальным,
если при срабатывании выключателя привода блокировки двери
(Закрыто/Открыто) зуммер прибора MUT-II звучит один раз.

ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ

Признак неисправности

Методика
проверки

Страница

При включении любого из переключателей электропривод
стеклоподъемника не работает

1

42-24

При включении главного переключателя не работает стеклоподъемник
двери водителя

2

42-25

При включении главного переключателя не работают стеклоподъемники
двери пассажира и задних дверей. (Однако они работают при
включении вспомогательных переключателей)

3

42-26

При включении вспомогательных переключателей не работают
стеклоподъемники двери пассажира и задних дверей (Однако, они
работают при включении главного переключателя)

4

42-26

При включении главного и вспомогательного переключателей не
работают стеклоподъемники двери пассажира и задних дверей.

5

42-27

Поднятое стекло автоматически опускается

6

42-29

Стекло не опускается, если что-нибудь зажато в окне

7

42-29

Электропривод
стеклоподъемников

Полностью поднятое стекло автоматически опускается

8

42-30

Не работает блокировка замка ни на одной двери

9

42-30

Ни одна из дверей не закрывается и не открывается (даже при помощи
ключа) если сработала внутренняя кнопка блокировки замка двери
водителя

10

42-31

Механизмы
блокировки замков
дверей

Какая-либо из дверей не открывается и не закрывается

11

42-31

КУЗОВ -

Двери

42-24

МЕТОДИКА ПОИСКА НЕИСПРАВНОСТЕЙ

Методика проверки 1

При включении любого из переключателей
электропривод стеклоподъемника не работает

Вероятные причины

Возможны неисправности реле электропривода или цепи привода реле
стеклоподъемников

•

  Неисправность реле электропривода

стеклоподъемников

•

  Неисправность (плохой контакт) в разъеме или обрыв в

жгуте проводов

Проверьте цепи реле электропривода
стеклоподъемника (см. стр. 42-40).

NG

OK

Замените

NG

NG

Проверьте разъемы
В-21, В-48, В-69, В-70

OK

Отремонтируйте

NG

Проверьте признаки неисправности.

Проверьте разъем В-27Х реле.

•

  Отсоедините разъем и измерьте со

стороны жгута проводов.

•

  Напряжение между выводом 3 и

"массой".

•

  Напряжение между выводом 5 и

"массой".

•

  Норма: Напряжение системы

Проверьте жгут проводов между замком
зажигания (IG2) и реле электропривода
стеклоподъемников, между плавкой
вставкой №6 и реле электропривода, при
необходимости отремонтируйте.

OK

NG

NG

Проверьте разъем:
В-47

OK

Отремонтируйте

NG

Проверьте признак неисправности.

Проверьте разъем В-27Х реле.

•

  Отсоедините разъем и проверьте со

стороны жгута проводов.

•

  Цепь между выводом 1 и "массой" .

•

  Норма: Цепь замкнута

Проверьте жгут проводов между реле
электропривода и "массой", при
необходимости отремонтируйте.

OK

OK

NG

Проверьте признак неисправности.

Проверьте разъемы:
В-10, В-23, Е-02, Е-08

NG

Проверьте жгут проводов между реле
электропривода стеклоподъемников и
главным переключателем
электропривода, между реле и
вспомогательным переключателем, при
необходимости отремонтируйте.

Отремонтируйте

КУЗОВ -

Двери

42-25

Методика проверки 2

При включении главного переключателя не работает
стеклоподъемник двери водителя

Вероятные причины

Возможна неисправность в цепи "массы" главного переключателя либо в цепи
питания электродвигателя стеклоподъемника. Также возможна неисправность в
цепи управления внутри главного переключателя.

•

  Неисправность электродвигателя стеклоподъемника

•

  Неисправность главного переключателя

электропривода стеклоподъемников

•

  Неисправность (плохой контакт) в разъеме или обрыв в

жгуте проводов

Проверьте жгут проводов между главным
переключателем и электродвигателем
стеклоподъемника (двери водителя),

при необходимости отремонтируйте.

Проверьте электродвигатель
стеклоподъемника (двери водителя)

(См. стр. 42-40)

Проверьте разъем Е-02 главного
переключателя.

•

  Измерьте напряжение между

выводом 1 и "массой"
(когда главный переключатель в
позиции "UP" (Вверх))

•

  Измерьте напряжение между

выводом 5 и "массой"
(когда главный переключатель в
позиции "DOWN" (Вниз)).

Норма: Напряжение системы

Проверьте разъемы
Е-03, Е-02

Проверьте признаки неисправности.

Замените

OK

OK

OK

NG

NG

Отремонтируйте

Проверьте разъемы

Е-02, В-23

NG

NG

Отремонтируйте

Проверьте признаки неисправности.

Проверьте жгут проводов между

главным переключателем и "массой".

Замените главный переключатель

электропривода стеклоподъемников.

OK

NG

OK

Замените

NG

NG
