Mitsubishi Colt Lancer (1996-1998). Руководство - часть 124





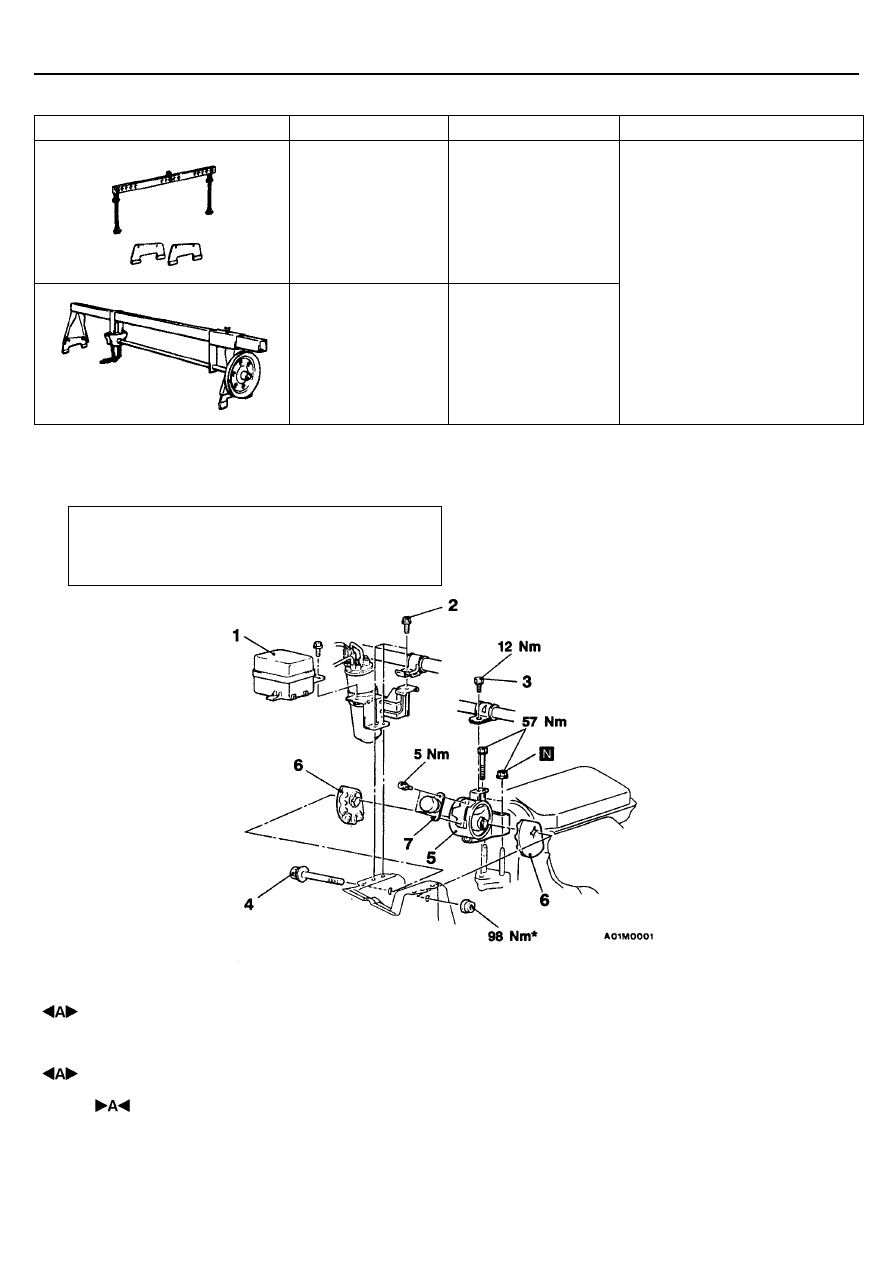

КРЕПЛЕНИЕ СИЛОВОГО АГРЕГАТА -

Специальные инструменты

32-3

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Наименование

Назначение

МВ991453

Траверса для
снятия/установки
двигателя в сборе

Основной сервисный
инструмент MZ203827

Подъемник двигателя (с
ручной талью)

Для поддержки двигателя в сборе
во время снятия и установки опоры
КПП (силового агрегата)

ПОДВЕСКА ДВИГАТЕЛЯ

СНЯТИЕ И УСТАНОВКА

Предварительная операция



Приподнимите домкратом силовой агрегат в сборе
до освобождения кронштейна опоры двигателя от
нагрузки силового агрегата.

Последовательность снятия
1. Блок реле кондиционера
2. Болты крепления кронштейна ресивера
     кондиционера
3. Болт крепления шланга гидроусилителя
     рулевого управления
4. Болт крепления опоры двигателя
5. Кронштейн опоры двигателя
6. Ограничитель опоры двигателя
7. Динамический демпфер опоры
     двигателя

Внимание:
Элементы крепления, отмеченные знаком *, следует
сначала затянуть предварительно, а окончательную
затяжку произвести после полного опускания двигателя
на опоры.

КРЕПЛЕНИЕ СИЛОВОГО АГРЕГАТА -

Опора двигателя

32-4

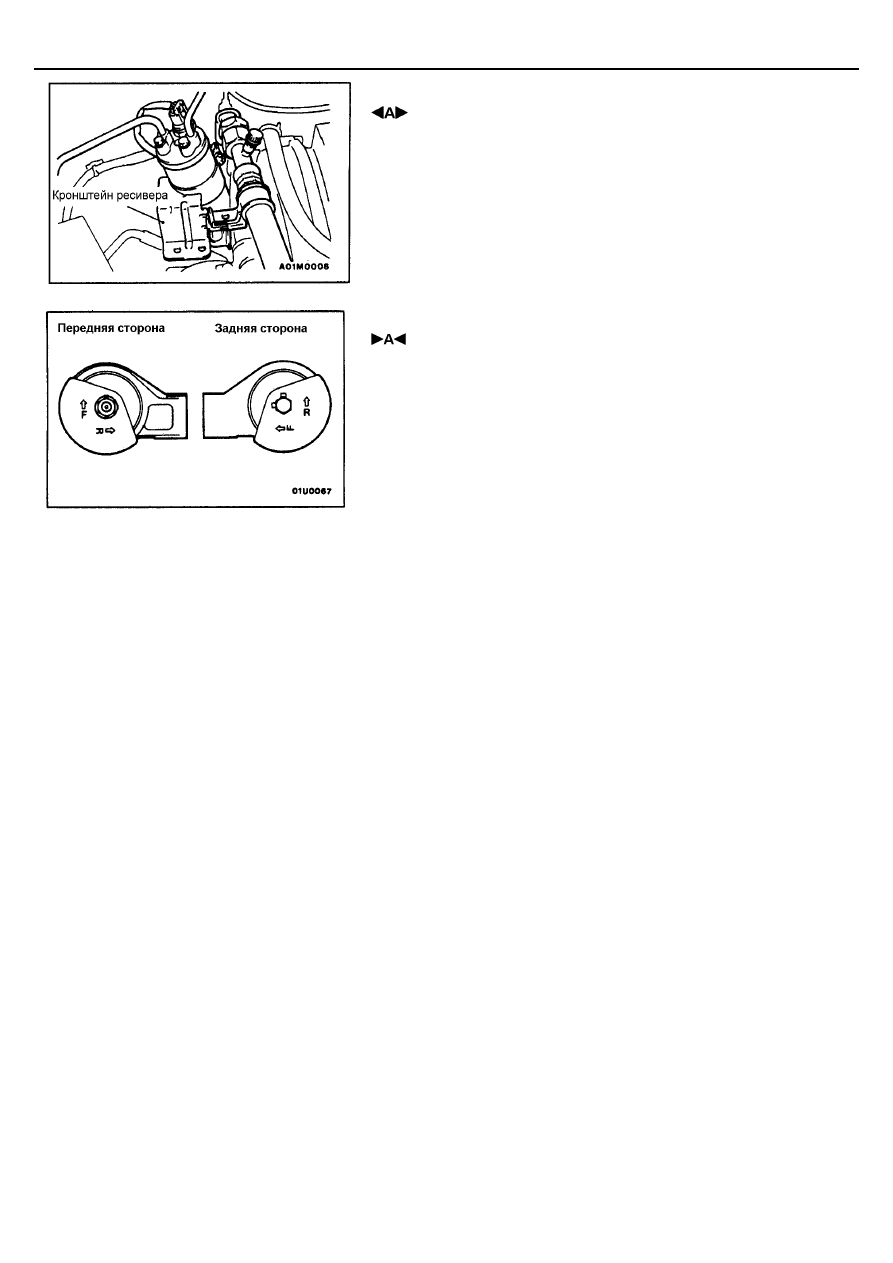

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТВОРАЧИВАНИЕ БОЛТА КРЕПЛЕНИЯ ОПОРЫ

ДВИГАТЕЛЯ / БОЛТА КРЕПЛЕНИЯ КРОНШТЕЙНА
РЕСИВЕРА КОНДИЦИОНЕРА

(1) Для облегчения снятия болта крепления опоры двигателя на

автомобилях с кондиционером, сначала снимите кронштейн ресивера
кондиционера и разместите его таким образом, чтобы не было
перегибов на шланге ресивера.

(2) Отверните болт крепления опоры двигателя.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ОГРАНИЧИТЕЛЯ ОПОРЫ ДВИГАТЕЛЯ

(1) Спереди ограничитель опоры двигателя установите таким образом,

чтобы стрелка с буквой "F" была направлена вверх.

(2) Сзади ограничитель опоры двигателя установите таким образом,

чтобы стрелка с буквой “R" была направлена вверх.

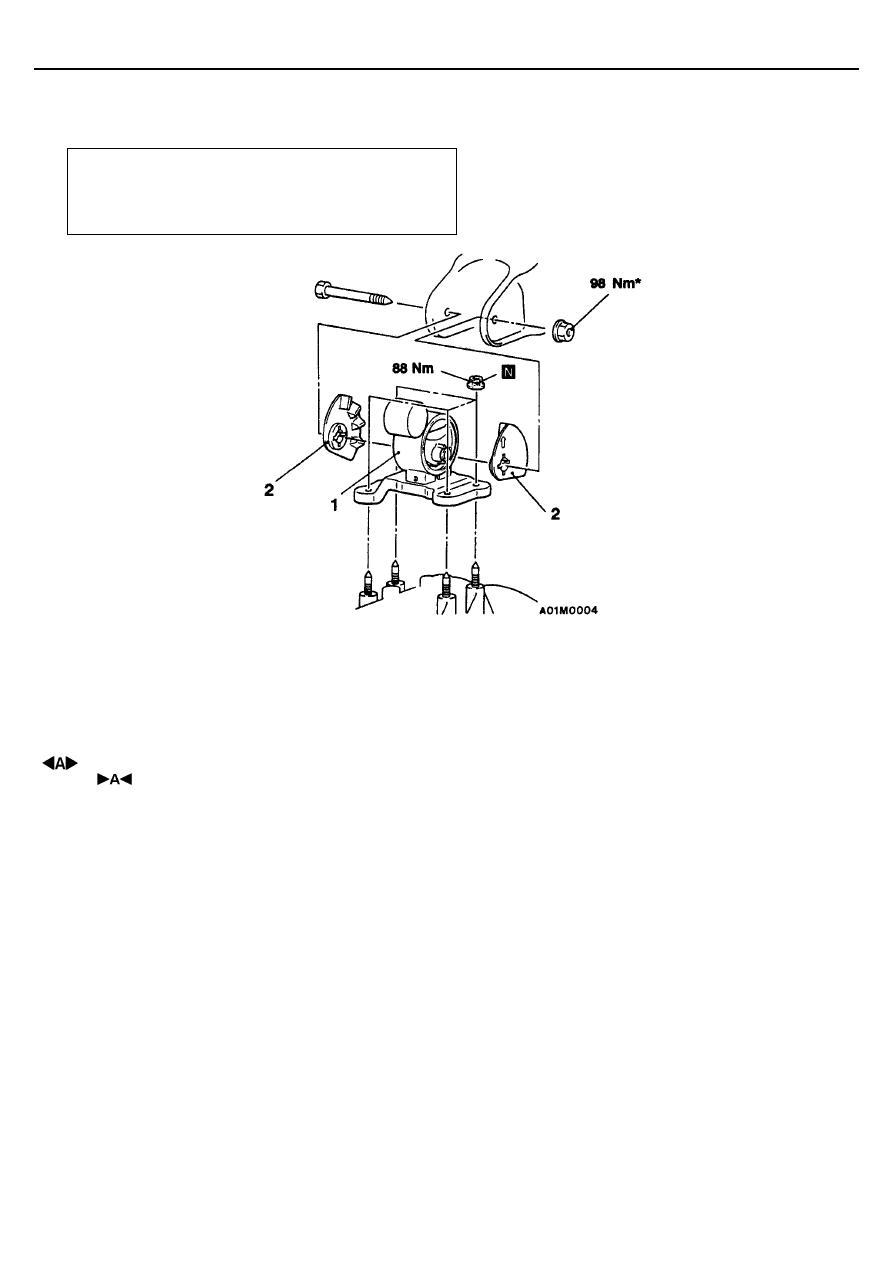

КРЕПЛЕНИЕ СИЛОВОГО АГРЕГАТА -

Опора коробки передач

32-5

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции



Снятие и установка воздушного фильтра в сборе



Снятие и установка аккумуляторной батареи и ее
поддона.

Последовательность снятия

   Болты крепления центральной

(продольной) балки
    (См. стр. 32 - 7)
1. Кронштейн опоры коробки передач
2. Ограничитель опоры коробки
    передач

Внимание:
Элементы крепления, отмеченные знаком *, следует
сначала затянуть предварительно, а окончательную
затяжку произвести после полного опускания двигателя
на опоры.

КРЕПЛЕНИЕ СИЛОВОГО АГРЕГАТА -

Опора коробки передач

32-6

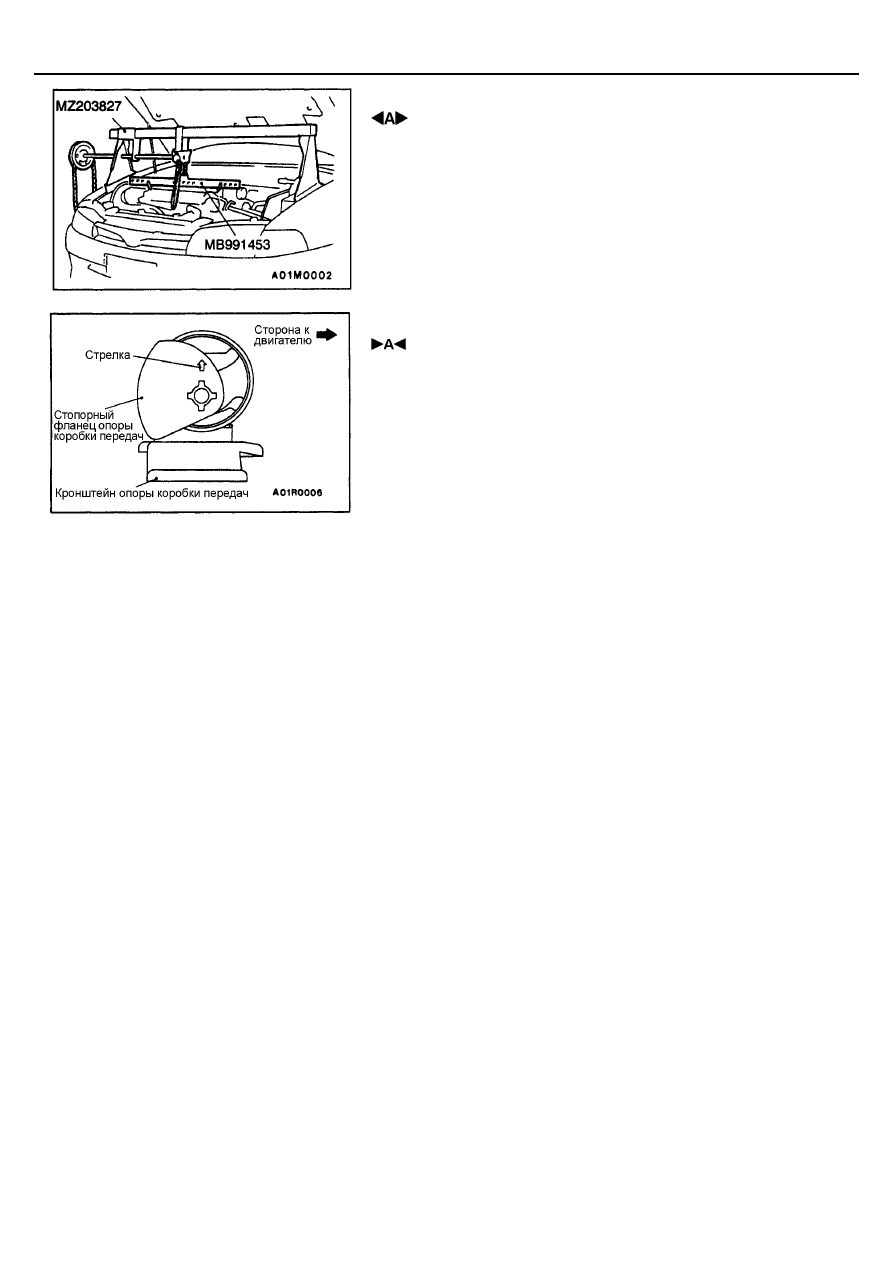

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ КРОНШТЕЙНА ОПОРЫ КОРОБКИ ПЕРЕДАЧ

(1) Установите специальный инструмент (подъмник двигателя с ручной

талью и траверсой) для подъема двигателя на кузов автомобиля и
монтажную траверсу на двигатель и коробку передач в сборе.

(2) Снимите болты крепления центральной (продольной) балки.
(3) Снимите болт и гайку крепления кронштейна опоры коробки передач.
(4) После опускания двигателя и коробки передач в сборе снимите опору

коробки передач.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА СТОПОРНОГО ФЛАНЦА ОПОРЫ

КОРОБКИ ПЕРЕДАЧ

Зафиксируйте стопорный фланец опоры коробки передач таким образом,
чтобы стрелка находилась в положении, показанном на рисунке.
