ОБЩИЕ СВЕДЕНИЯ

 -

Дополнительная система пассивной безопасности

(SRS) и ремень безопасности с преднатяжителем

00-24

РЕМЕНЬ БЕЗОПАСНОСТИ С ПРЕДНАТЯЖИТЕЛЕМ

Ремень безопасности с преднатяжителем, состоит из
натяжного механизма и датчика ускорений, который
реагирует на усилие при ударе, при этом они встроены
во втягивающую ремень инерционную катушку
безопасности.
Датчик ускорений представляет из себя датчик
механического типа и состоит из грузика, который
перемещается в результате удара при столкновении, и
штыря, при ударе которого происходит детонация
заряда. Кроме того, механизм преднатяжителя снабжен
предохранительным механизмом для предотвращения
срабатывания системы при снятии и установке ремня.
Предохранительный механизм приводится в действие
автоматически при отворачивании верхнего крепежного
болта инерционной катушки безопасности при снятии
ремня.

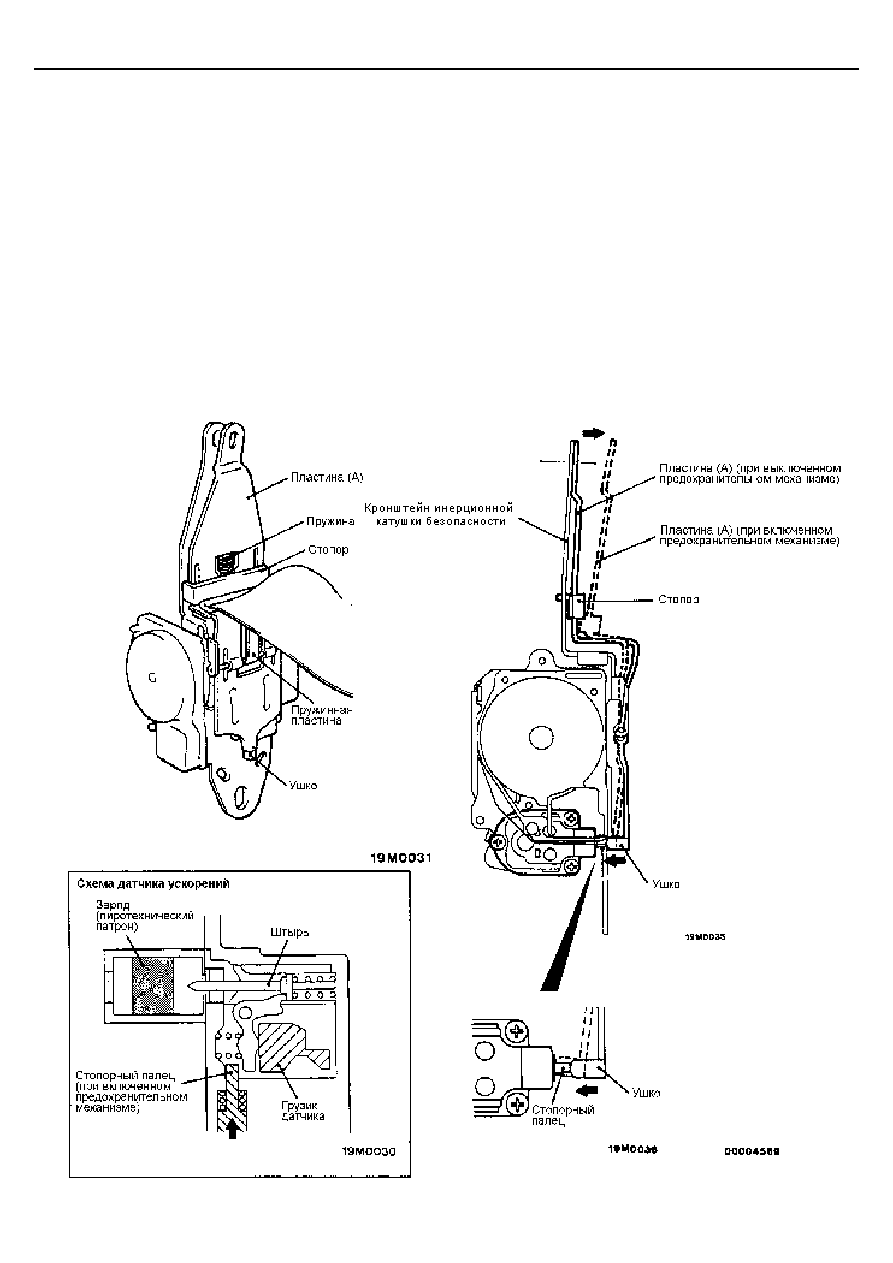

После того как верхний крепежный болт инерционной катушки
безопасности вынут, усилие пружины отжимает пластину (А) от
кронштейна, а ушко на ее нижнем торце перемещает
стопорный палец датчика, который в свою очередь,
препятствует перемещению грузика внутри датчика.
В это же время верхний торец пластины (А) отделяется от
кронштейна инерционной катушки безопасности.
Установленный на пластине (А) стопор под воздействием
пружины входит в зазор и предотвращает обратный ход ушка
пластины и стопорного пальца датчика в случае приложения
постороннего усилия к пластине (А).

ОБЩИЕ СВЕДЕНИЯ

 -

Дополнительная система пассивной безопасности

(SRS) и ремень безопасности с преднатяжителем

00-25

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ОБСЛУЖИВАНИИ СИСТЕМЫ SRS

1.

В целях избежания травмирования себя и других лиц
от случайного раскрытия воздушной подушки и
случайного срабатывания ремня с преднатяжителем
при обслуживании этих систем необходимо
внимательно изучить и выполнять все требования
техники безопасности, указанные в данном
руководстве.

2.

Запрещается использовать любые электрические
контрольные приборы при обслуживании элементов
системы SRS или в зоне их расположения за
исключением указанных в главе 52В.

3.

Никогда не пытайтесь ремонтировать следующие
элементы:



Электронный блок управления SRS



Часовую пружину



Модули воздушных подушек (с обеих сторон*)



Ремень безопасности с преднатяжителем

ПРИМЕЧАНИЕ:
*: Автомобили с подушками безопасности для передних
пассажиров.
При обнаружении неисправности любого из элементов этих
систем, они подлежат замене точно в соответствии с
Методикой по обслуживанию узлов и деталей системы SRS,
изложенной в данном руководстве (см. главу 52В).

4.

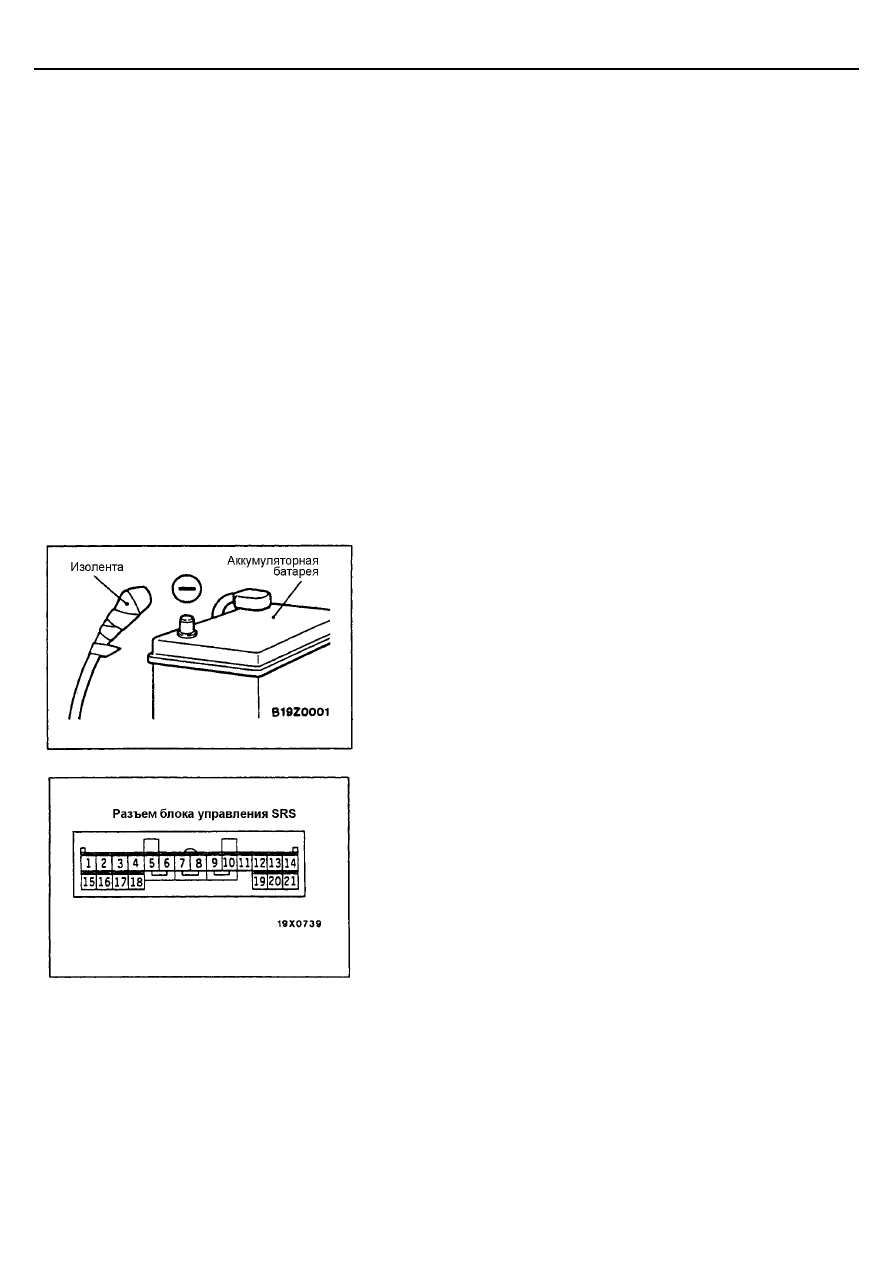

После отсоединения провода от (-) клеммы аккумулятора
подождите не менее 60 секунд прежде чем приступить к
дальнейшей работе. Система SRS разработана таким образом,
что после отключения аккумулятора на короткое время
сохраняется достаточное напряжение для срабатывания
подушки. Поэтому если работы выполняется на системе SRS
сразу же после отключения аккумулятора, то непреднамеренное
раскрытие воздушной подушки может привести к серьезным
травмам.

5.

Запрещается ремонтировать электрические разъемы системы SRS.
При обнаружении неисправности в разъеме необходима замена жгута
проводов.
При обнаружении неисправности в проводке замените или
отремонтируйте жгут проводов в соответствии с таблицей.

ОБЩИЕ СВЕДЕНИЯ

 -

Дополнительная система пассивной безопасности

(SRS) и ремень безопасности с преднатяжителем

00-26

Разъем
электронног
о блока
управления,

Разъем (кол-во
выводов, цвет)

Назначение провода

Необходимое для ремонта
действие

÷

 4

21-контактный,
желтый

-

-

5

Электропроводка кузова

 часовая пружина

 модуль

воздушной подушки водителя

Исправить или заменить
каждый жгут проводов.
Заменить пружину

6
7*

Электропроводка кузова

 модуль подушки переднего

пассажира

Исправить или заменить
каждый жгут проводов.

8*
9, 10

-

-

11

Электропроводка кузова

 контрольный разъем

Исправить или заменить
каждый жгут проводов.

12

-

-

13

Электропроводка кузова

 блок предохранителей

(Предохранитель № 2)

Исправить или заменить
каждый жгут проводов.

14

Электропроводка кузова

 блок предохранителей

(Предохранитель № 4)

15

Электропроводка кузова

 контрольная лампа SRS

16

÷

 19

-

-

20

Электропроводка кузова

 "Масса"

Исправить или заменить
электропроводку кузова.

21

ПРИМЕЧАНИЕ
*: Автомобили с подушкой для переднего пассажира
6.

Элементы системы SRS и ремня безопасности с преднатяжителем не выдерживают перегрева, поэтому при сушке и
нагреве автомобиля после окраски, необходимо снять электронный блок управления SRS, модули подушки безопасности,
часовую пружину и ремень с преднатяжителем.



Блок управления, модуль, часовая пружина: более 93

°

С



Ремень безопасности с преднатяжителем: более 90

°

С

7.

После выполнения операций по обслуживанию системы SRS проверьте работу контрольной лампы SRS и убедитесь в
нормальном функционировании системы. (См. главу 52В).

8.

При подключении (отключении) MUT-II убедитесь в том, что ключ зажигания в положении "Выкл." (OFF).

9.

При возникновении вопросов обращайтесь к региональному дистрибьютору.

ПРИМЕЧАНИЕ
СЛУЧАЙНОЕ СРАБАТЫВАНИЕ ПОДУШКИ БЕЗОПАСНОСТИ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, ПОЭТОМУ
ПРИМЕНЯЙТЕ ТОЛЬКО ПРИЕМЫ И ИНСТРУМЕНТЫ, УКАЗАННЫЕ В ДАННОМ РУКОВОДСТВЕ.

ОБЩИЕ СВЕДЕНИЯ

 -

Расположение упоров для подъема автомобиля
домкратом и на подъемнике

00-27

РАСПОЛОЖЕНИЕ УПОРОВ ДЛЯ ПОДЪЕМА АВТОМОБИЛЯ
ДОМКРАТОМ И НА ПОДЪЕМНИКЕ

Внимание
Запрещается ставить опоры при подъеме в местах, отличных от указанных в инструкции, так как это приведет к
повреждению автомобиля и т.п.

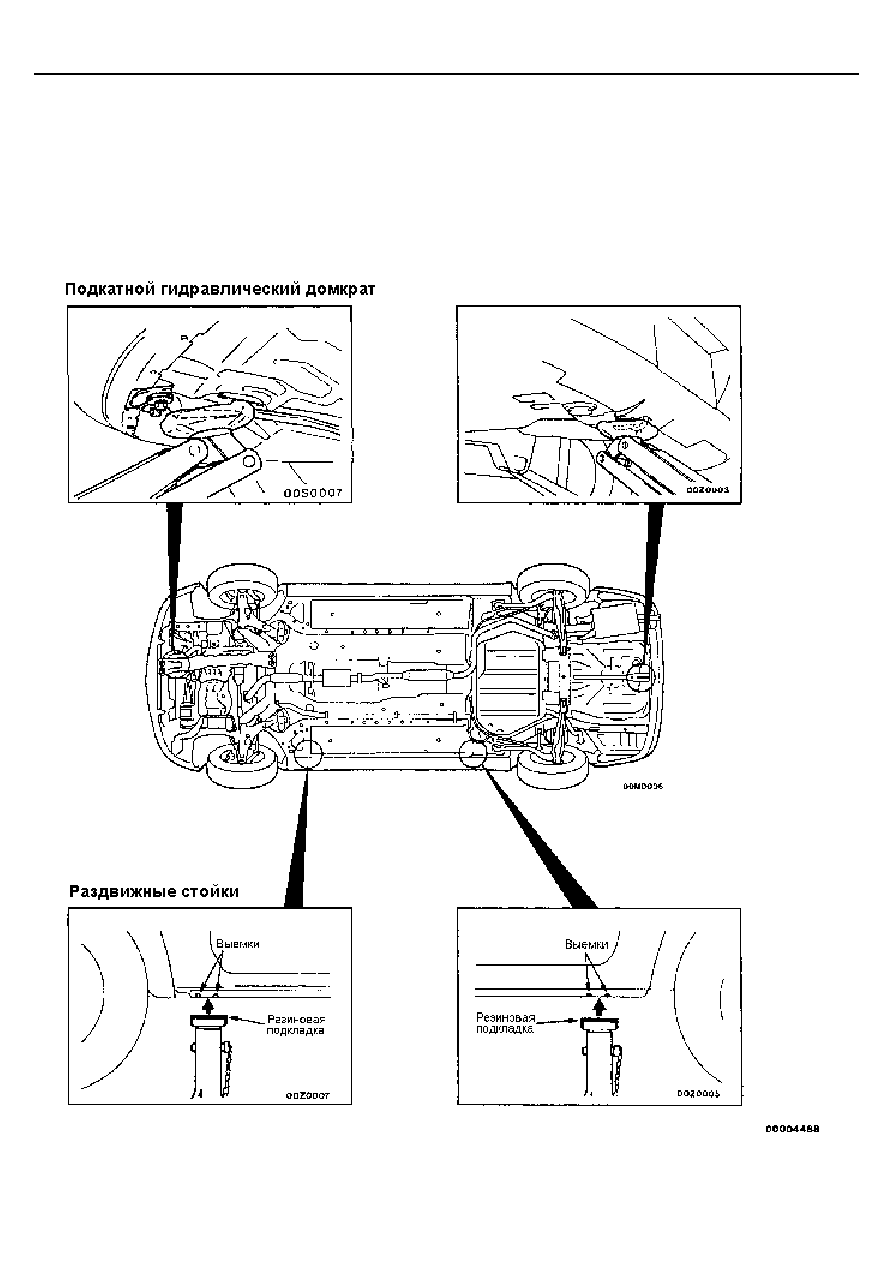

РАСПОЛОЖЕНИЕ УПОРОВ ДЛЯ ПОДКАТНОГО ГИДРАВЛИЧЕСКОГО
ДОМКРАТА И РАЗДВИЖНЫХ СТОЕК
