13A
-332
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

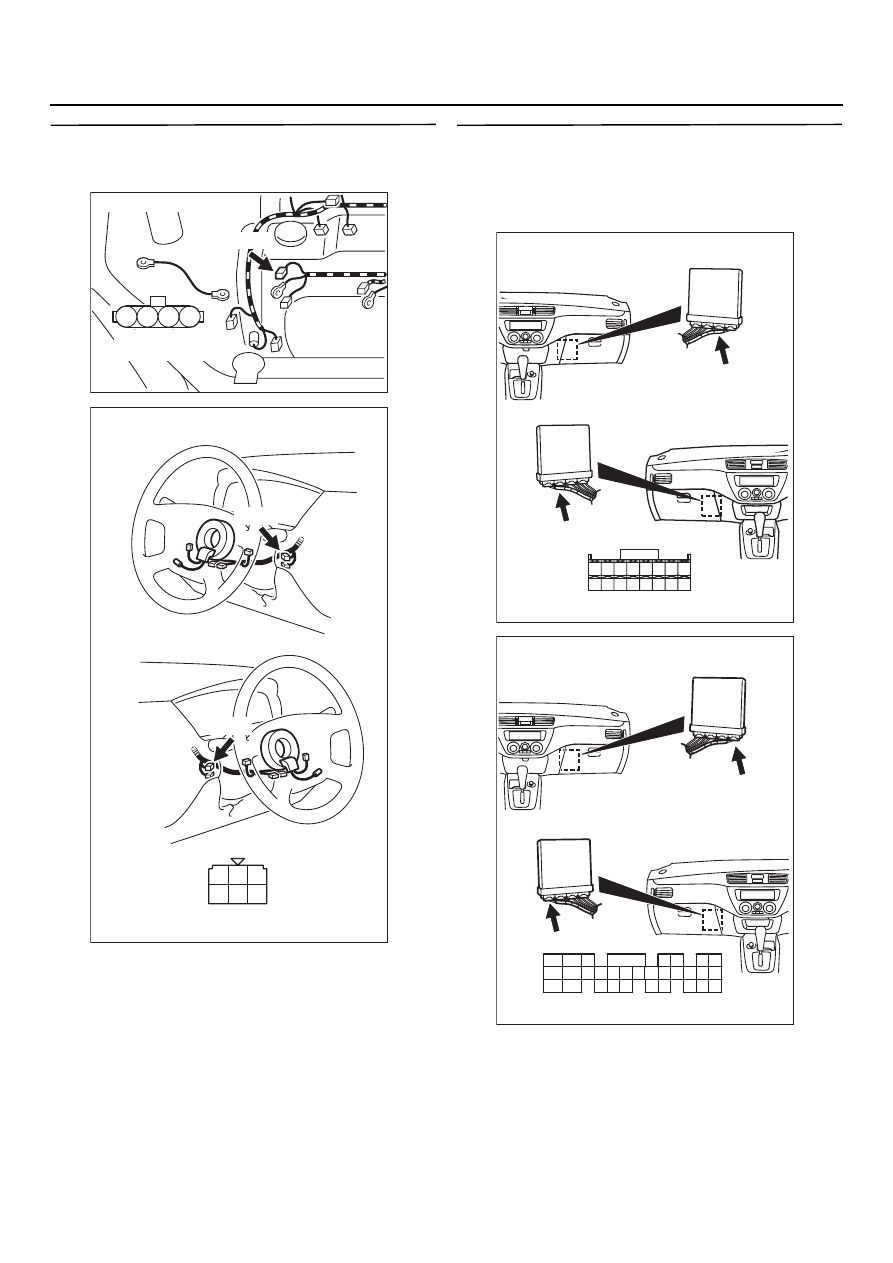

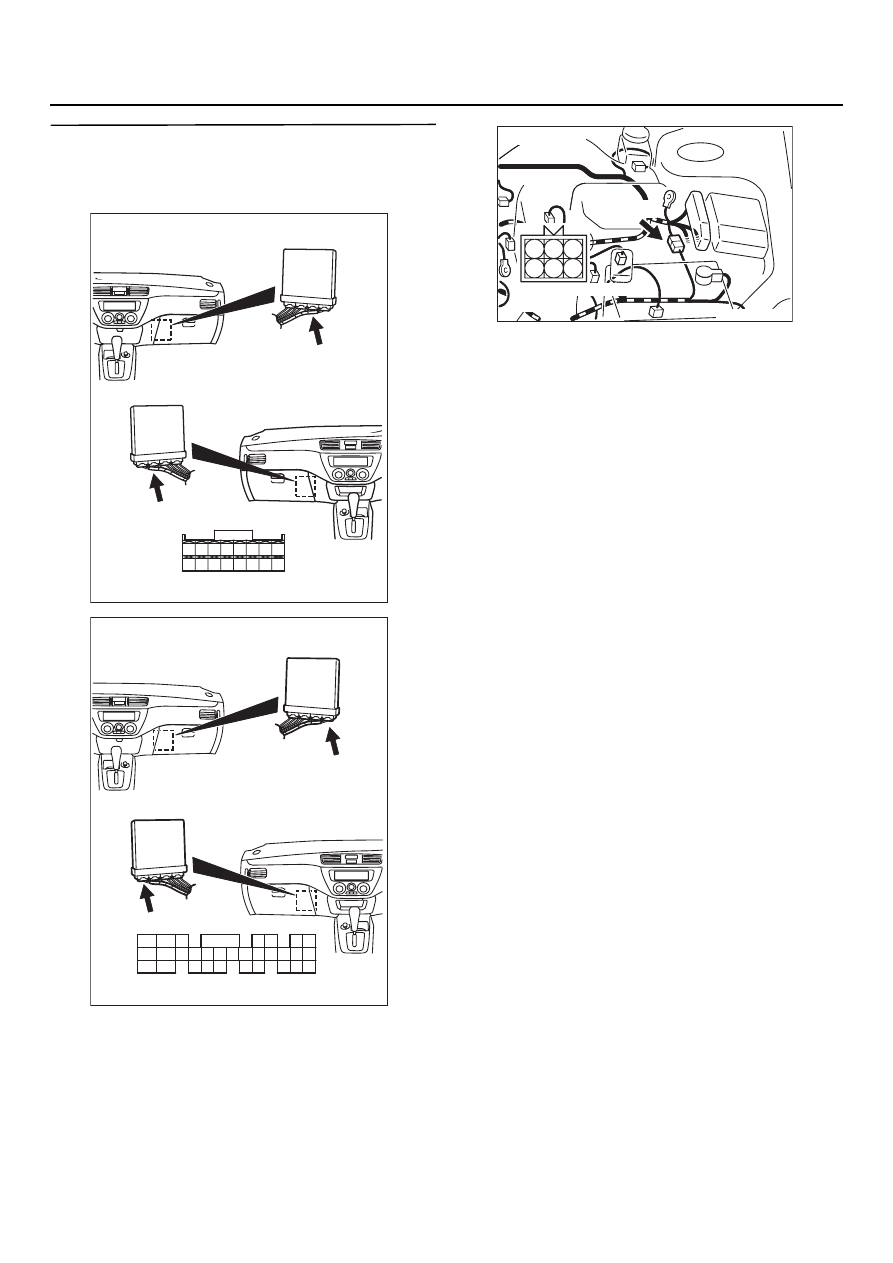

ЭТАП 9. Проверьте жгут между разъёмом
BQ26 (контакт № 3) генератора и контактом
№ 2 разъёма CQ201 выключателя зажигания
NOTE: Проверьте промежуточные разъёмы
C!04, C!13
*1
или C!137
*2
, C!03
*1
, C!212 и C!210
и, если нужно, отремонтируйте.
•
Проверьте цепь питания на предмет
повреждения.
В: Результаты проверки удовлетворительны?
ДА :
Замените генератор.
НЕТ :
Отремонтируйте.

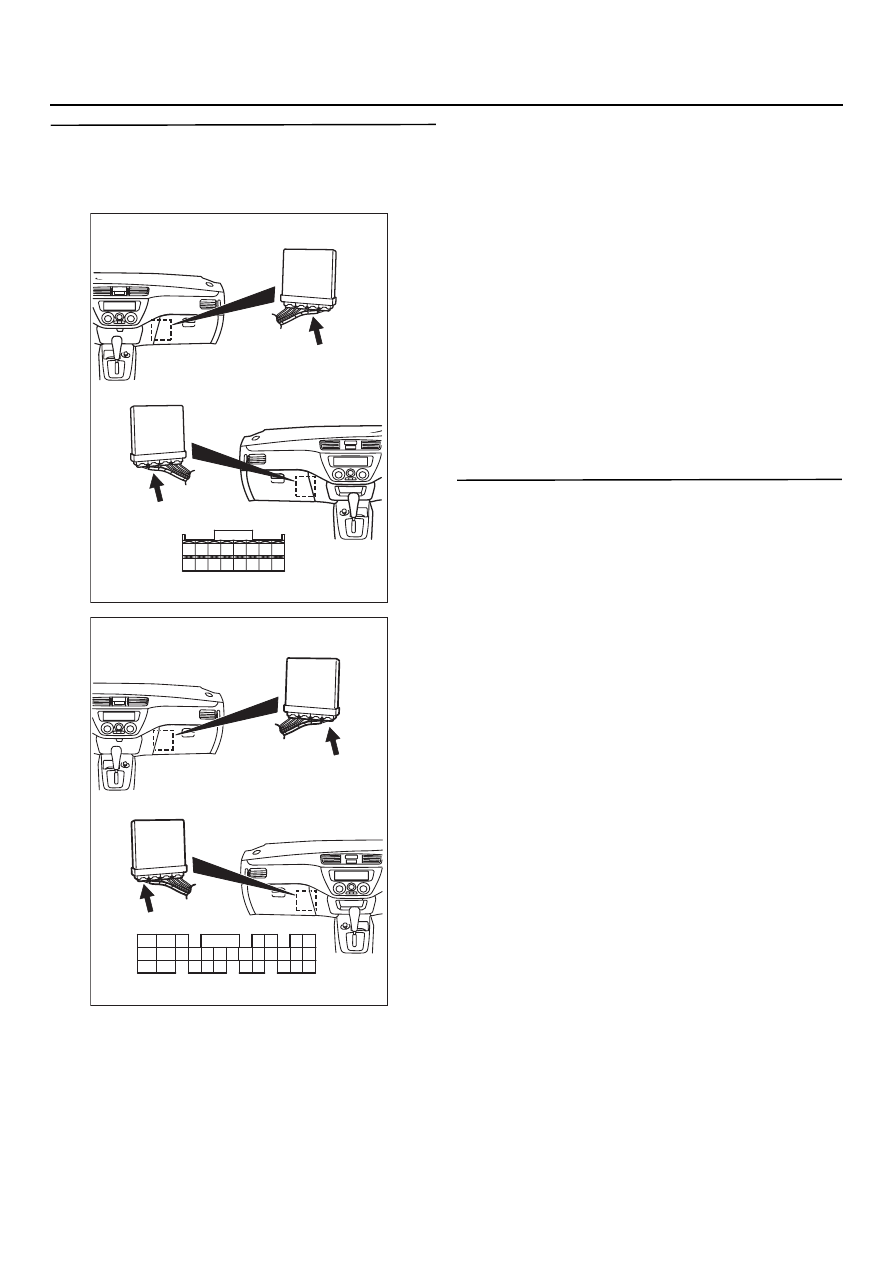

ЭТАП 10. Проверка электрического
разъёма: СQ125, блок управления
двигателем <МКП> или СQ122, блок
управления двигателем/коробкой
передач <АКП>
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 11 .
НЕТ :
Отремонтируйте или замените.
AK301155
M
2
1
3
4
AB
Разъём
со стороны жгута
Разъём: BQ26
BK26 (GR)
AK301346
1
2
3
4
5
6
Разъём со стороны жгута
Разъём: CQ201
CK201
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
CK201
AB
AK301135
343332
3635
37
42
45
31
39
38
46
40
41
43
44
AB
Разъём: CQ125
CK125 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK125 (Y)
AK301123
80
87
81
94
85
82
84
93
86
98
99
74
92
73
83
88
91
95
9796
100
89
78
71
90
76
77
75
72
79
CK122 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK122 (GR)
AB
Разъём: CQ122
