ПОИСК НЕИСПРАВНОСТЕЙ <АКП>
АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)
ЭТАП 10. Проверьте электрическую
проводку между контактом № 3
электрического разъема B@15X реле
управления АКП и контактом № 12
электрического разъема C@209
Проверьте электрическую цепь питания,
обратив внимание на наличие короткого
замыкания или разрыва.
B: Являются ли удовлетворительными
результаты проверки?
ДА :
Переходите к этапу 7.
НЕТ :
Отремонтируйте электропроводку.
ЭТАП 11. Измерьте напряжение
на электрическом разъеме C@126
электронного блока управления
двигателем и АКП
(1) Установите реле управления АКП
(2) Поверните ключ зажигания в положение
"ON".
(3) Измерьте напряжение между контактами
№ 77, № 89 электрического разъема C126
электронного блока управления двигателем
и АКП и "массой".
Номинальное значение: Сетевое
напряжение
B: Являются ли удовлетворительными
результаты проверки?
ДА :
Переходите к этапу 14.
НЕТ :
Переходите к этапу 12.

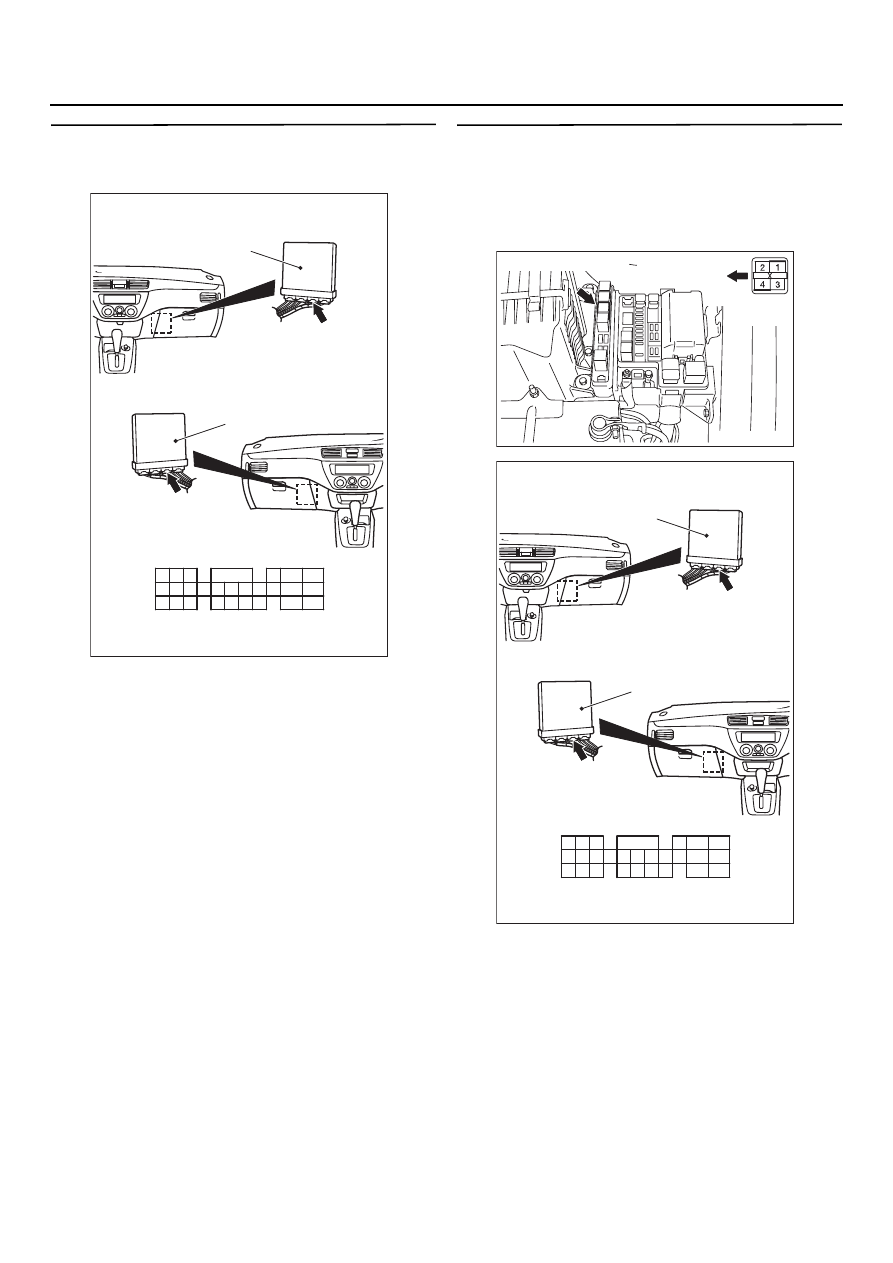

AC304791AB

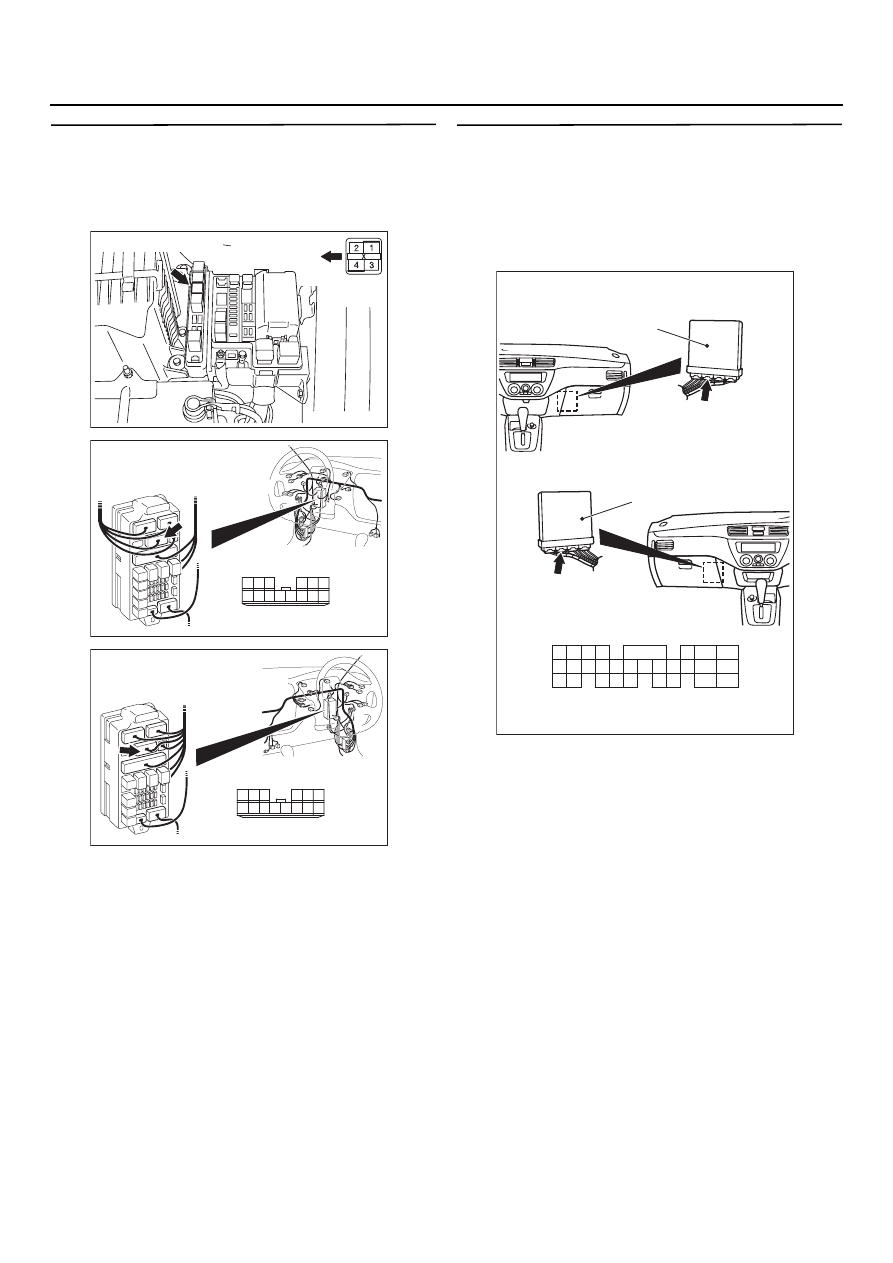

Разъем: B@15X
Передняя часть
автомобиля
Колодка
блока реле
AC303808
Вид со стороны жгута
Разъем: C@209
AD
<Автомобили с левым рулем>
10
1
6
14
5
12
13
4
11
7
2
3
8
9
Коммутационный блок (вид спереди)
AC303822
Коммутационный блок (вид спереди)
Разъем: C@209
AD
Вид со стороны жгута
10
1
6
14
5
12
13
4
11
7
2
3
8
9
<Автомобили с правым рулем>
AC304810 AI

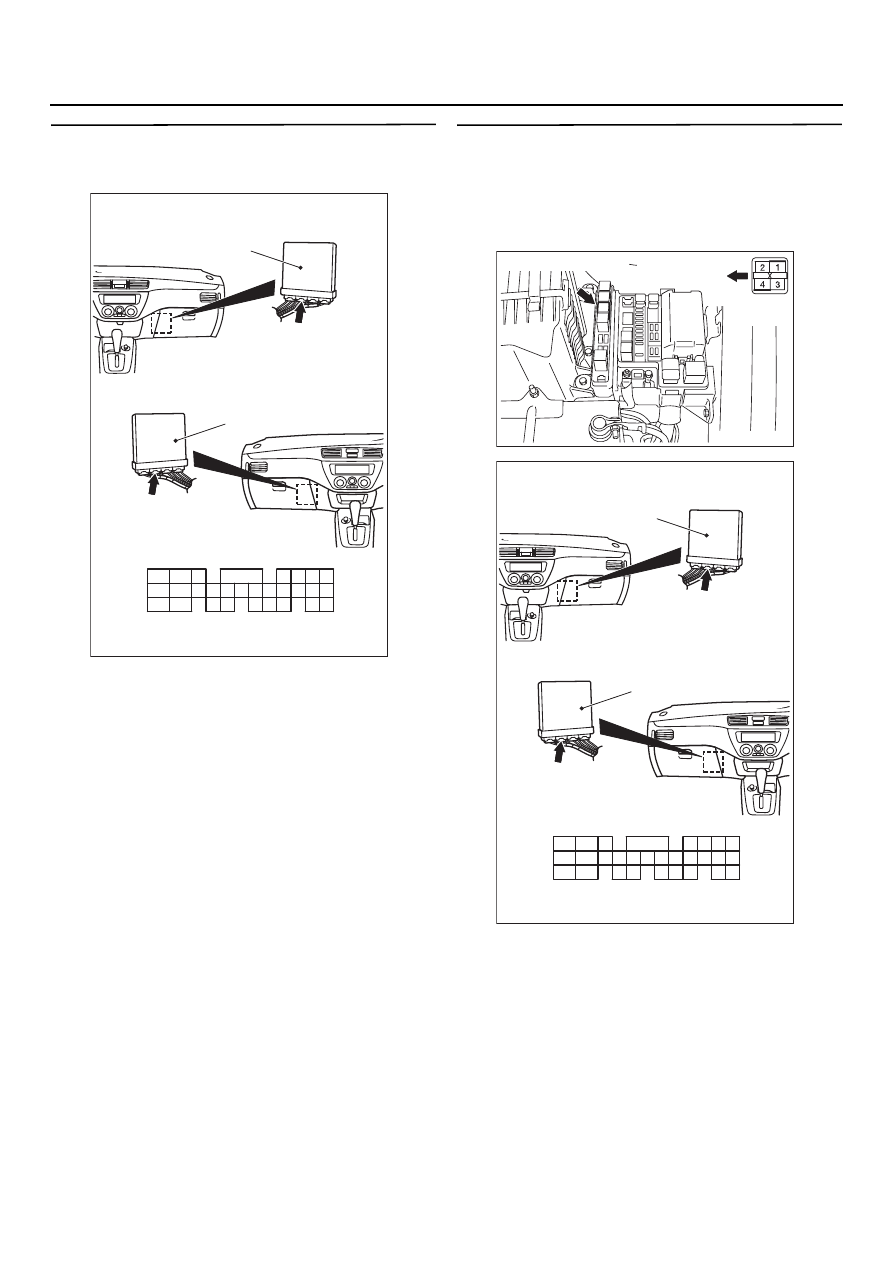

Разъем: C@126 <Автомобили с левым рулем>
Разъем: C@126 <Автомобили с правым рулем>
ЭБУ двигателем и АКП
ЭБУ двигателем и АКП
Вид со стороны жгута
JAE
84
73
75
78
72
74
76
77
79 80
71
83
90 91
81
88
89
85
87
86
82
95
97
92
98
96
94
93
C126 (GR)
C126 (GR)
