Mitsubishi Lancer / Lancer Wagon. Руководство - часть 626
23A
-77
ПОИСК НЕИСПРАВНОСТЕЙ <АКП>
АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)
Код № 33: Электрическая цепь вспомогательного электромагнитного клапана
ЭЛЕКТРИЧЕСКАЯ СХЕМА
УПРАВЛЕНИЯ
ЭЛЕКТРОМАГНИТНЫМИ КЛАПАНАМИ
См.
CTP. 23A-66
.
ПРИНЦИП ДЕЙСТВИЯ
•
Электромагнитный клапан закрывается
и открывается в соответствии с управляю
щими сигналами, поступающими от
электронного блока управления двигателем
и АКП.
•
Электронный блок управления двигателем
и АКП подает электрическое питание на
электромагнитный клапан или отключает
его от электрического питания на основе
сигналов, поступающих от таких датчиков,
как датчик угла открытия дроссельной
заслонки, переключатель селектора и т.д.
УСЛОВИЯ, ПРИ КОТОРЫХ
ЗАПИСЫВАЕТСЯ КОД
НЕИСПРАВНОСТИ
Если во время движения напряжение
на вспомогательном электромагнитном клапане
не превышает 3,0 В, то считается, что в электри
ческой цепи этого электромагнитного клапана
присутствует короткое замыкание или разрыв.
В этом случае записывается код неиспарвности
33.
Если код неисправности 33 записывается
4 раза, то включается 3я передача как мера
предотвращения поломки коробки передач.
ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ
•
Неисправен вспомогательный электро
магнитный клапан.
•
Повреждены электрическая проводка
и разъемы.
•
Неисправен электронный блок управления
двигателем и АКП.
УСТРАНЕНИЕ НЕИСПРАВНОСТИ
ЭТАП 1. С помощью диагностического
прибора MUT@II/III считайте код
неисправности
B: Записаны ли коды неисправности 32 и 34?
ДА :
Переходите к этапу 9.
НЕТ :
Переходите к этапу 2.
ЭТАП 2. Проверка работоспособности
клапана с помощью диагностического
прибора MUT@II/III
•
Позиция 03: Вспомогательный
электромагнитный клапан
Номинальное значение: Если клапан
работоспособен, то можно услышать
как он работает.
B: Являются ли удовлетворительными
результаты проверки?
ДА :
Периодически появляющаяся
неисправность (См. главу 00, "Процесс
поиска неисправностей/контрольные
точки",
CTP. 00-6
).
НЕТ :
Переходите к этапу 3.

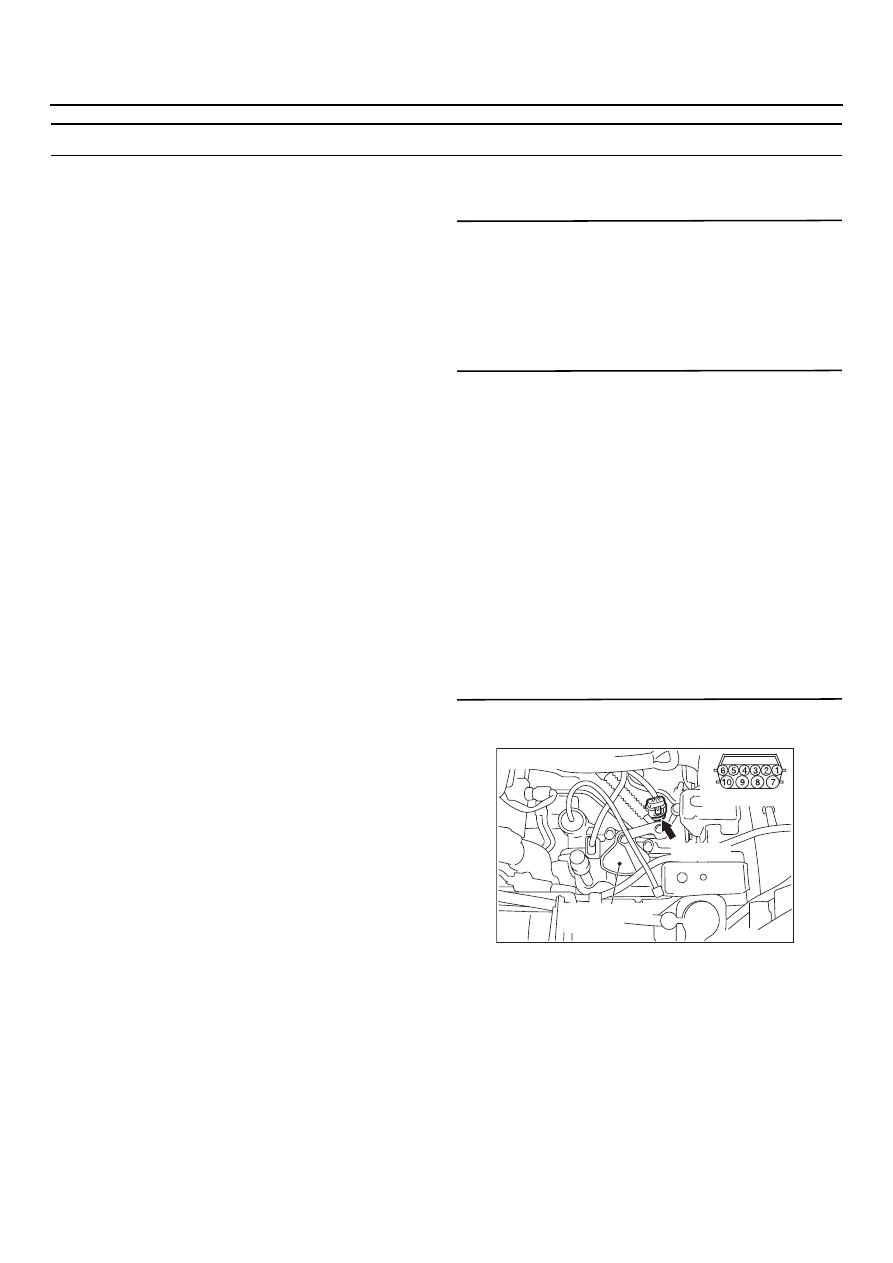

ЭТАП 3. Проверка электрического разъема:
Разъем B@19 гидрораспределителя АКП
Проверьте состояние колодок разъема, обратив
внимание на наличие контакта.
B: Являются ли удовлетворительными
результаты проверки?
ДА :
Переходите к этапу 4.
НЕТ :
Отремонтируйте поврежденную
колодку.

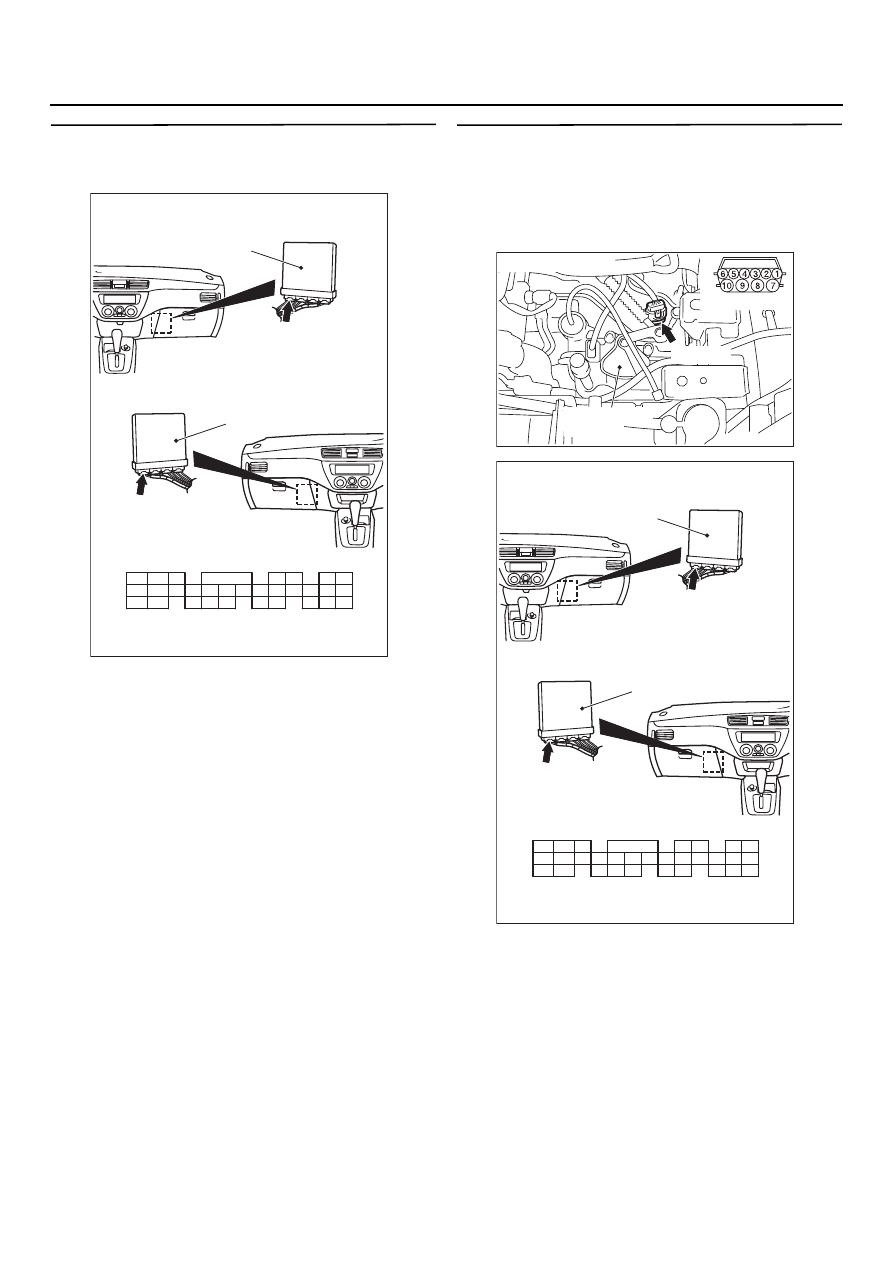

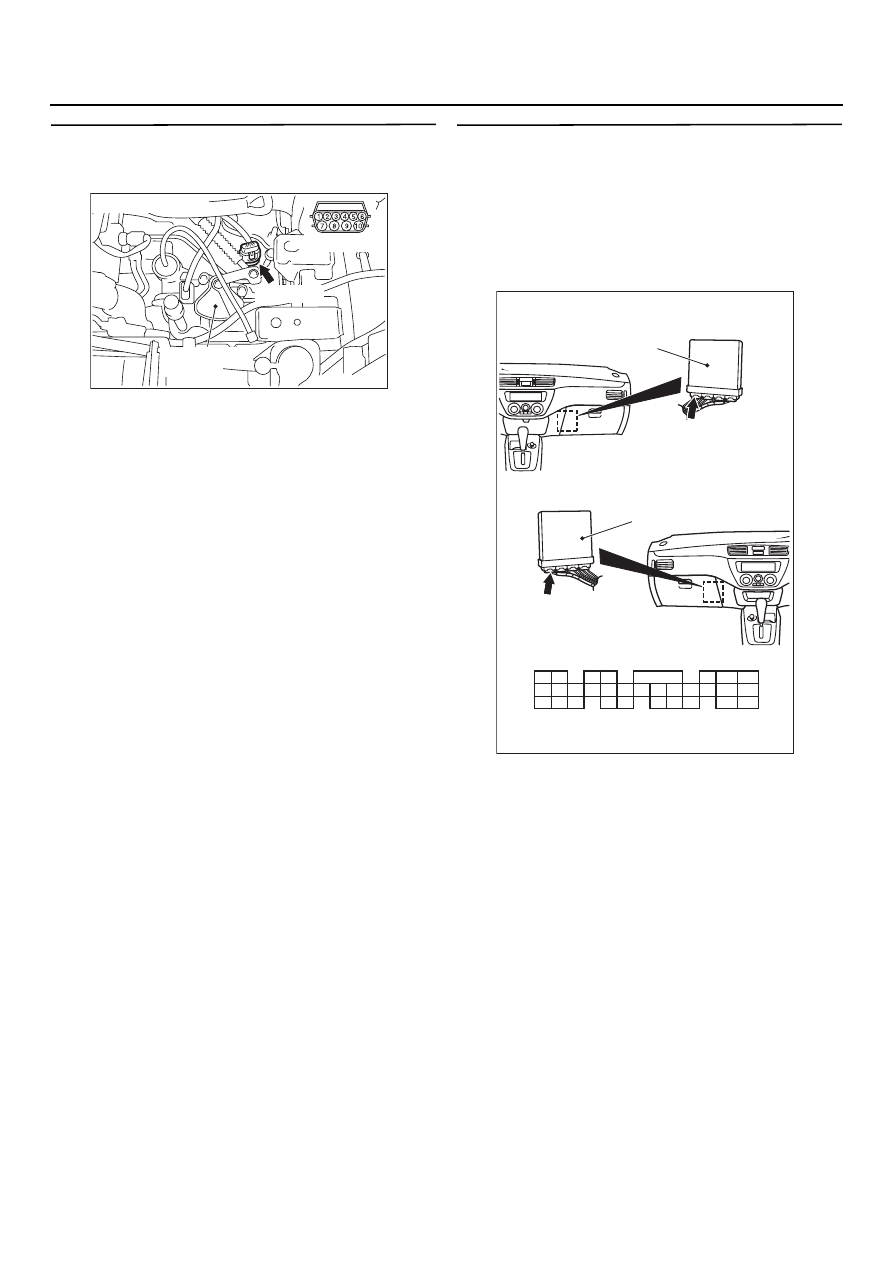

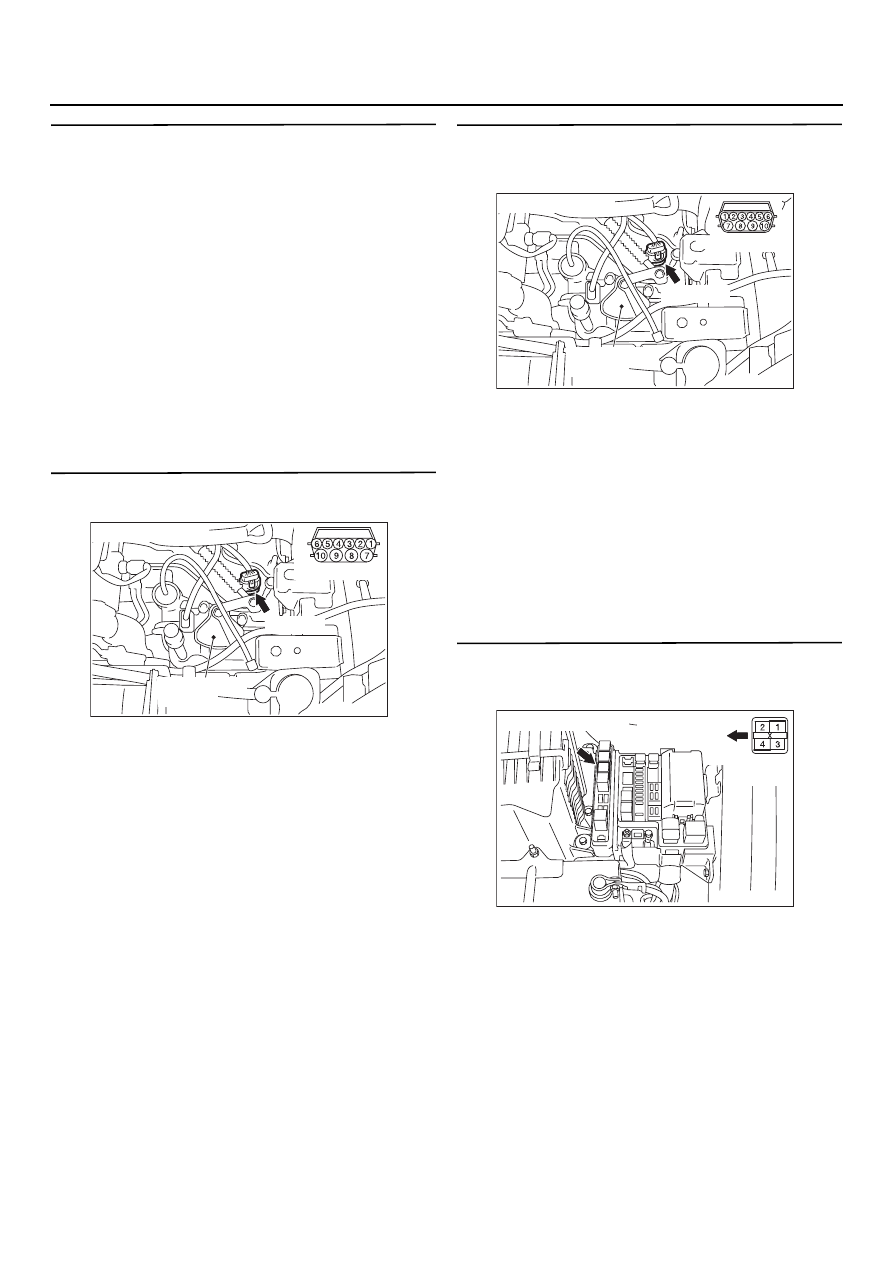

AC304815 AC
Разъем: B@19
Вид со стороны
жгута
B19 (GR)
Переключатель
селектора
