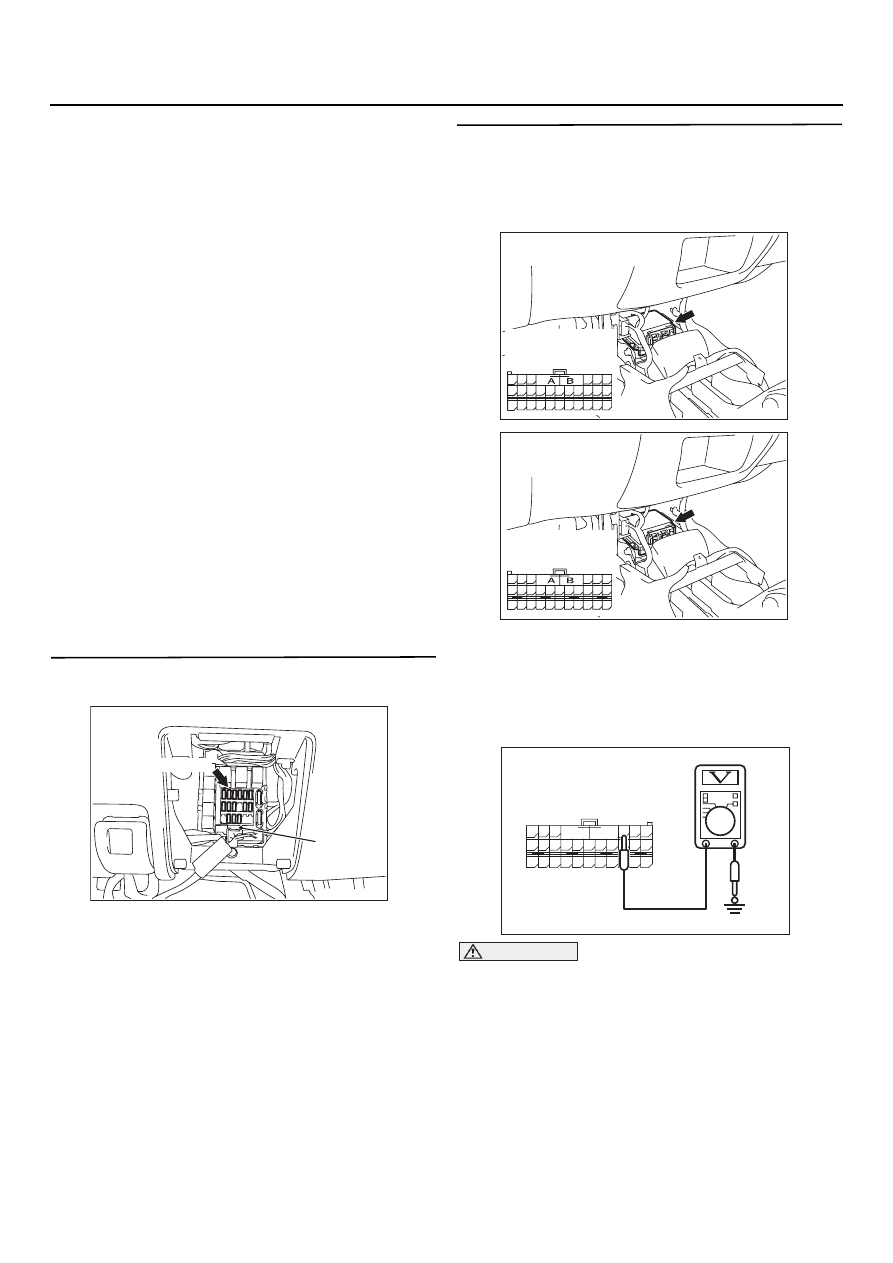

Mitsubishi Lancer / Lancer Wagon. Руководство - часть 562
52B
-112
ПОИСК НЕИСПРАВНОСТЕЙ
ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)
ПРИНЦИП ДЕЙСТВИЯ
•
Электропитание к блоку SRS7ECU подается
через замок зажигания (IG1).
•
Электропитание к блоку SRS7ECU подается
от двух источников. Если один из контуров
отключается, может сработать подушка
безопасности.
УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ
Этот диагностический код выводится при
падении напряжения между выводами IG1
(плавкий предохранитель № 2) ниже заданного
уровня на время более, чем 5 секунд. Если
система вернется нормальному состоянию, код
41 будет автоматически удален, и контрольная
лампа системы SRS погаснет.
ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ
•
Повреждены провода или соединительные
колодки.
•
Неисправность блока SRS7ECU.
ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ
ЭТАП 1. Проверьте предохранитель № 2
в блоке предохранителей
B: Предохранитель перегорел?
ДА :
Идти к Этапу 4.
НЕТ :
Идти к Этапу 2.

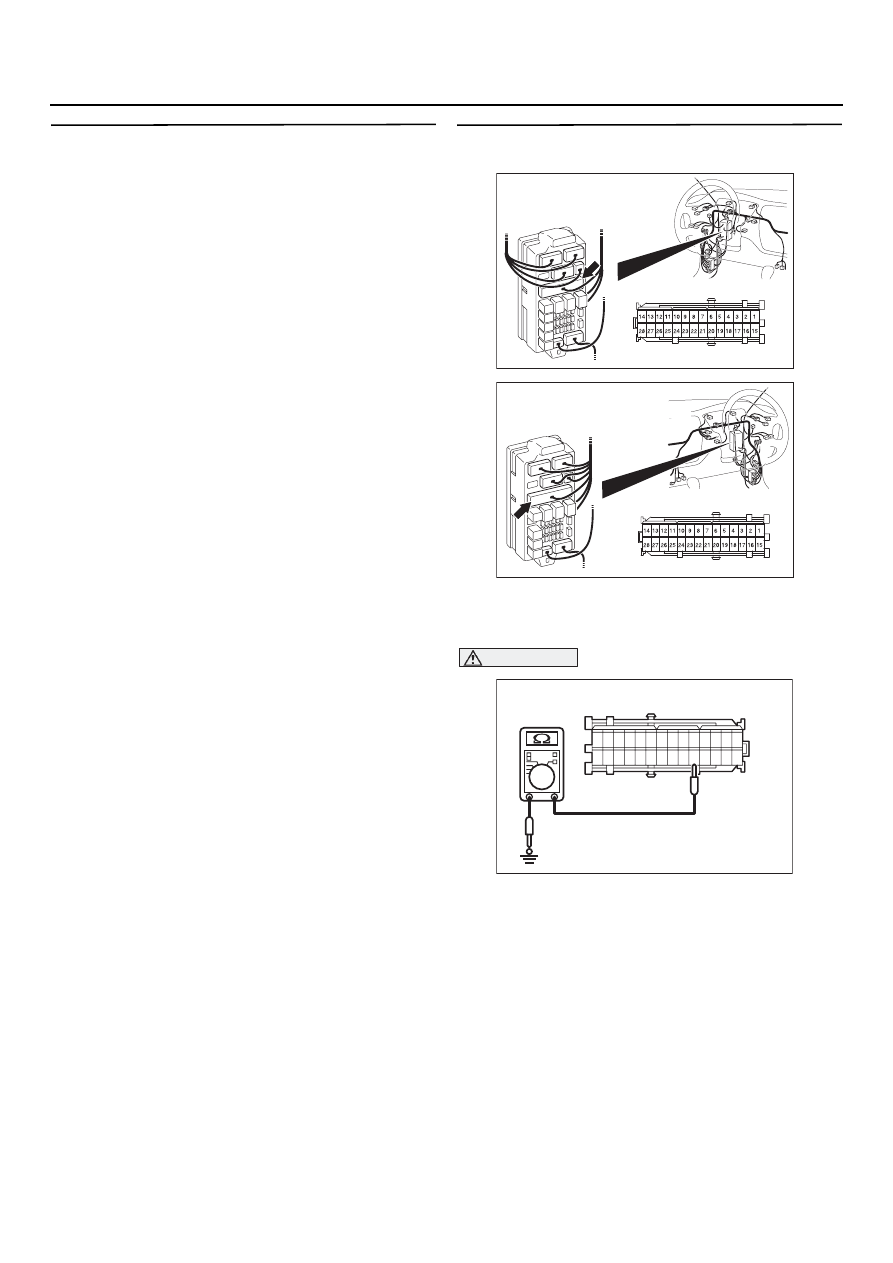

ЭТАП 2. Измерение величины напряжения
на выводах колодок разъемов C1132 <LHD>
или C117 <RHD
(1) Отсоедините провод от отрицательного
вывода аккумуляторной батареи.
(2) Расстыкуйте колодки разъемов C7132 <LHD>
или C717 <RHD>.
(3) Присоедините провод к отрицательному
выводу аккумуляторной батареи.
(4) Установите ключ зажигания в положение
"ON".
ВНИМАНИЕ
Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(5) Измерение величины соспротивления между
выводами 24 колодок со стороны жгута
проводов разъемов C7132 <LHD> или C717
<RHD> и "массой".
НОРМАЛЬНО: 9 В или более.
B: Нормально?
ДА :
Идти к Этапу 8.
НЕТ :
Идти к Этапу 3.
AC301761AC
Плавкий
предохранитель № 2
Монтажный
блок
AC301747AD
C7132 (Y)
Разъем: C1132
<Автомобили с левым рулем>
262524
2322 21
37 3635343332 313029 2827
48474645 4443424140
38
39
Колодка со стороны
жгута проводов
(вид спереди)
AC301747AG
C717 (Y)
Разъем: C117
<Автомобили
с правым рулем>
262524
2322 21
37 3635343332 313029 2827
48474645 4443424140
38
39
Колодка со стороны
жгута проводов
(вид спереди)
AC301585
42
31
38
27
21
41
28
39
22
30
25
47
36
33
44
34
45
37
48
26
29
23
40
32
43
35
46
24
B
A
C7132 <LHD>, C717 <RHD>
Вид со стороны жгута проводов
(сзади)
