Mitsubishi Lancer / Lancer Wagon. Руководство - часть 556





52B

-88

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

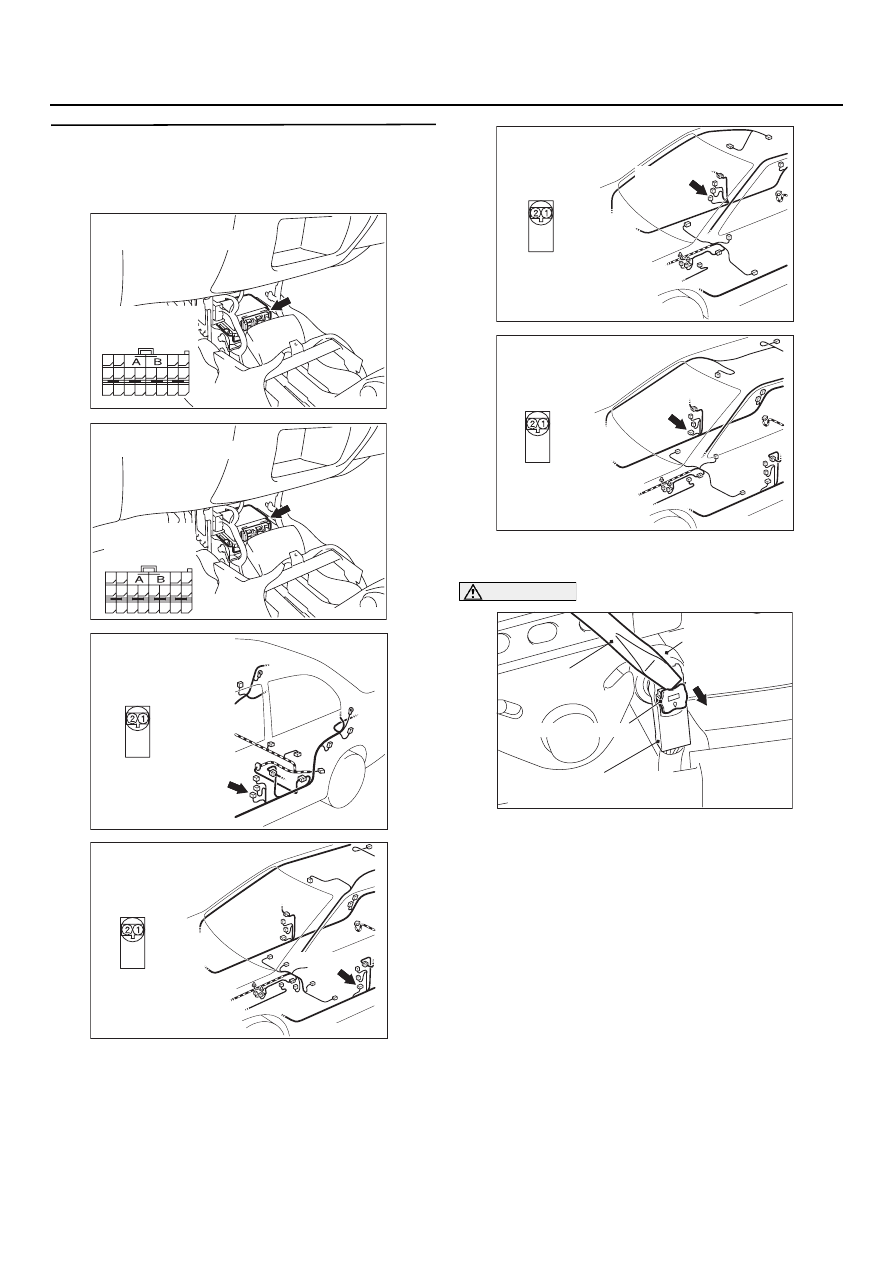

ЭТАП 5. Измерение величины
сопротивления на выводах колодок
разъемов C1131 <LHD> или C118 <RHD>
блока SRS1ECU

(1) Расстыкуйте колодки разъемов C7131 <LHD>

или C718 <RHD>.

ОПАСНО!

Для предотвращения внезапного
срабатывания подушки безопасности
расстыкуйте разъемы D'22 <LHD>
или D'35 <RHD> модуля преднатяжителя
для деактивации цепи запала.

(2) Расстыкуйте разъем D722 <LHD> или D735

<RHD> преднатяжителя ремня безопасности
со стороны водителя. При работе с разъема7
ми используйте отвертку с плоской рабочей
частью для вытягивания блокирующей
кнопки колодки со стороны жгута проводов,
затем расстыкуйте колодки.

AC301747AC

C7131 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Вид со стороны
жгута проводов
(спереди)

Разъем: C1131
<Автомобили с левым рулем>

AC301747AH

C718 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Разъем: C118
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC303871

Разъем: D122
<Седан, LHD>

AH

Со стороны жгута
проводов

D722 (B)

AC303915

Со стороны жгута
проводов

AM

Разъем: D122
<Универсал, LHD>

D722 (B)

AC303875

Со стороны жгута
проводов

AI

Разъем: D135
<Седан, RHD>

D735 (B)

AC303921

Со стороны жгута
проводов

AJ

Разъем: D135
<Wagon 1 RHD>

D735 (B)

AC300147AG

Отвертка
с плоским
лезвием

Блокирующая кнопка

D722 <LHD>,
D735 <RHD>
Разъем
преднатяжителя
переднего
пассажира

D722 <LHD>, D735 <RHD>
Колодки со стороны жгута проводов

52B

-89

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

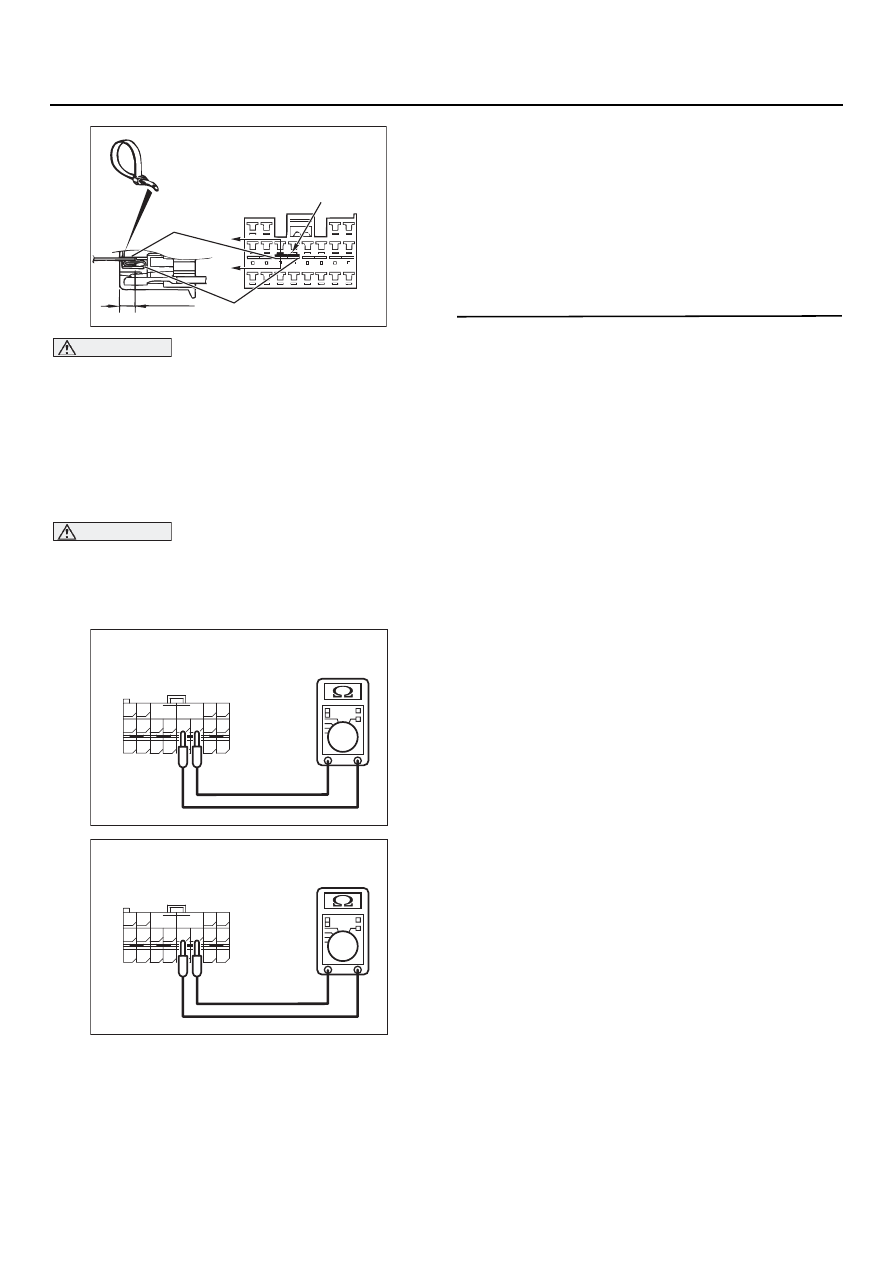

ВНИМАНИЕ

Установите изолятор (например, отрезок
оболочки провода) на глубину 4 мм или
более, чтобы разгрузить короткую пружину.
(3) Установите изолятор (например, отрезок

оболочки провода диаметром 3 мм
и толщиной изолятора 0,5 мм) между
выводами 59, 60 и короткой пружиной,
чтобы разгрузить последнюю.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.

(4) Измерение величины сопротивления между

выводами 59 и 60 колодок со стороны жгута
проводов разъемов C7131 <LHD> или C718
<RHD>.

НОРМАЛЬНО: Контур разомкнут

B: Нормально?

ДА :

Идти к Этапу 6.

НЕТ :

Восстановите работоспособность жгута
проводов между разъемами блока
SRS7ECU C7131 <LHD> или C718 <RHD>
(выводы 59 и 60) и разъемами D722
<LHD>, D735 <RHD> (выводы 1 и 2)
преднатяжителя ремня безопасности
со стороны водителя.

ЭТАП 6. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 26?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

AC301608

Сечение
A 7 A

C7131 <LHD>, C718 <RHD>
Колодка со стороны жгута проводов
(спереди)

Хомут

Короткая пружина

4 мм или более

Полюсный вывод

A

AB

A

AC301572

63

55

51

69

61

66

58

65

64

5657

68

60

67

59

70

62

53

52 B

A

54

C7131
Вид со стороны жгута проводов
(сзади)

AC

AC301572

63

55

51

69

61

66

58

65

64

5657

68

60

67

59

70

62

53

52 B

A

54

C718
Вид со стороны жгута проводов
(сзади)

AD

52B

-90

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код № 27. Пиропатрон преднатяжителя ремня безопасности (со стороны водителя), обрыв
между выводами пиропатрона

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ ПРЕДНАТЯЖИТЕЛЯ
РЕМНЯ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (левый)

Седан
Универсал

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

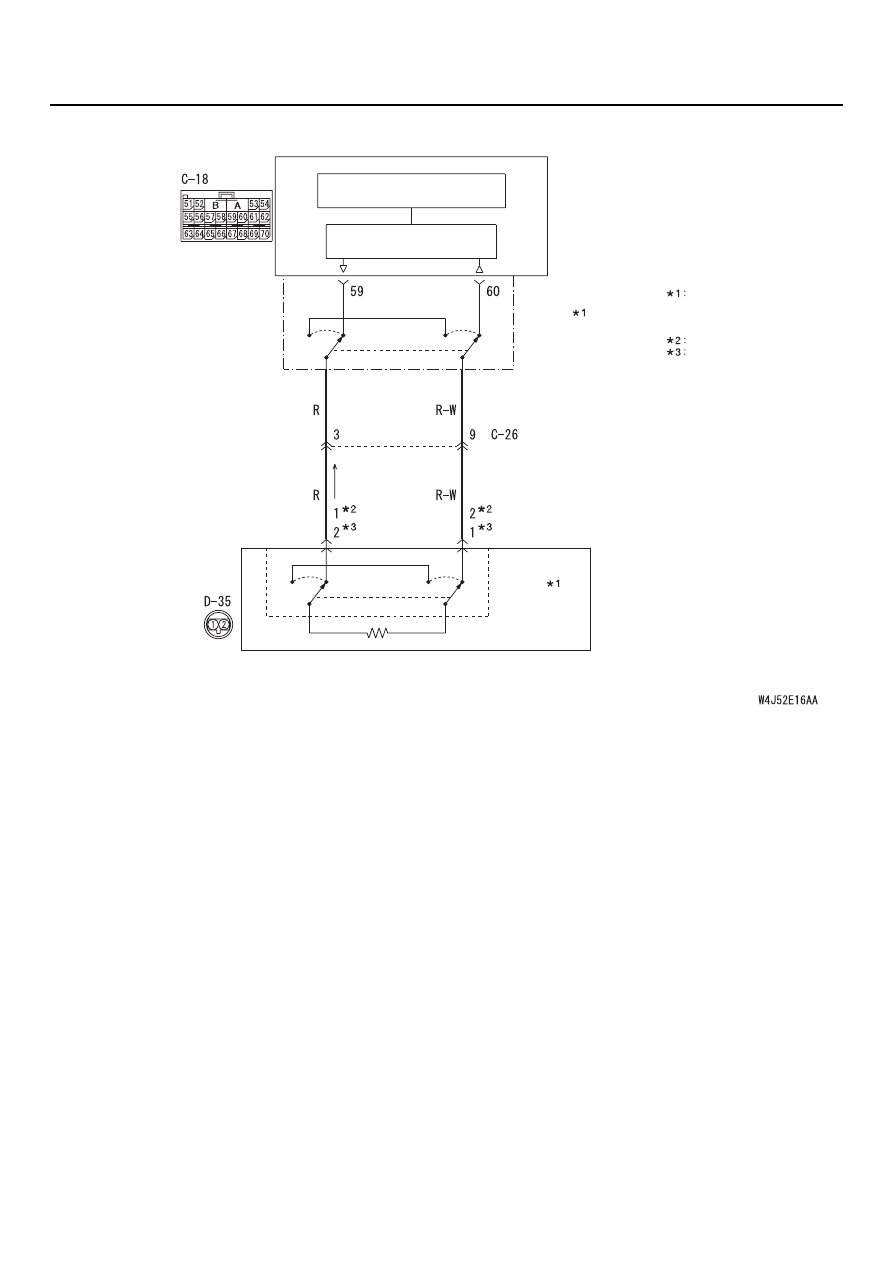

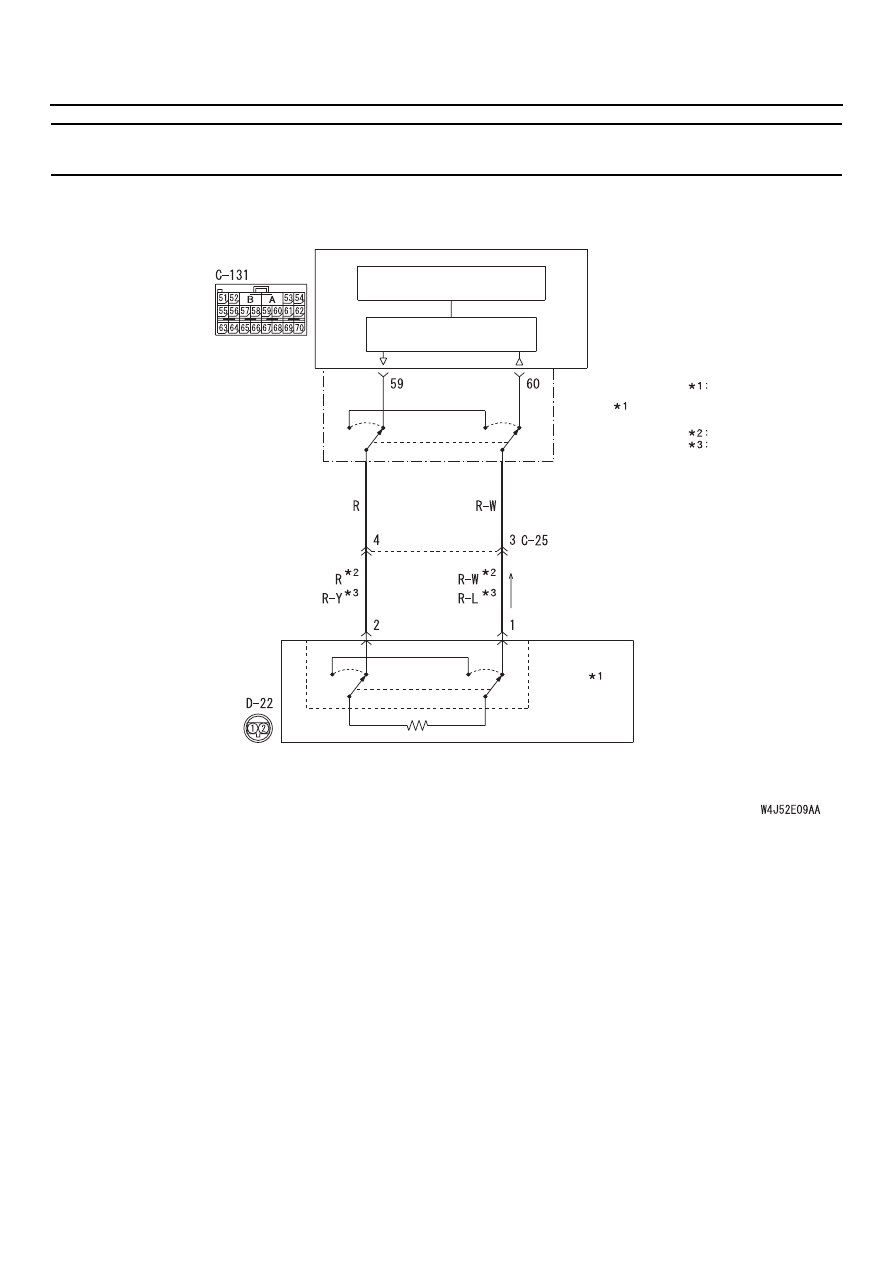

Контур преднатяжителя ремня безопасности водителя (запал, RHD)

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

52B

-91

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРИНЦИП ДЕЙСТВИЯ

Блок SRS7ECU оценивает силу столкновения
автомобиля по сигналам, получаемым от
передних датчиков замедления и переднего
аналогового датчика. Если сила столкновения
превысила определенный предельный уровень,
в блоке SRS7ECU генерируется выходной сигнал
на поджиг запала газогенератора. Если при
этом замкнута цепь контрольного датчика
передних подушек безопасности, произойдет
срабатывание преднатяжителя ремня
безопасности.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот код соответствует обрыву провода(ов)
жгута пиропатрона преднатяжителя ремня
безопасности со стороны водителя. Если коды
неисправностей не удалить, контрольная лампа
будет отключена (коды неисправности
сохранены).

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

Ненадежный контакт в электрическом
разъеме.

Короткое замыкание между выводами
пиропатрона преднатяжителя.

Неисправность блока SRS7ECU.

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ ПРЕДНАТЯЖИТЕЛЯ
РЕМНЯ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (правый)

Седан
Универсал

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Контур преднатяжителя ремня безопасности водителя (запал, RHD)

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.
