СТУПИЦА ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-13

ПРОВЕРКА ТЕХНИЧЕСКОГО
СОСТОЯНИЯ

M1261001800242

•

Проверьте состояние ступицы, обратив
внимание на трещины и износ шлицевой
поверхности.

•

роверьте состояние поворотного кулака,
обратив внимание на трещины.

•

Проверьте техническое состояние
подшипника.

NOTE: В случае образования люфта между

наружным кольцом подшипника
и поворотным кулаком или внутренним
кольцом подшипника и ступицей замените
подшипник или поврежденные элементы.

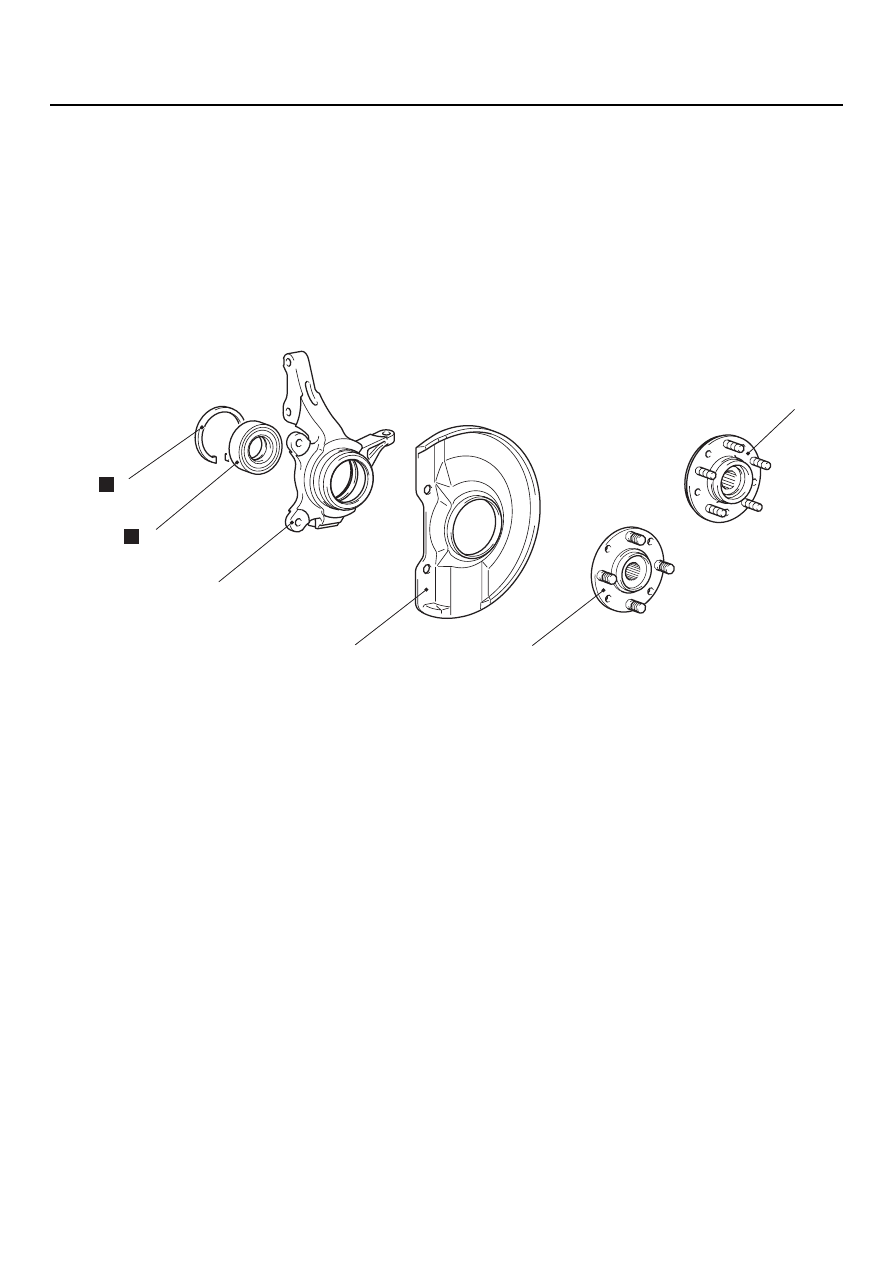

РАЗБОРКА И СБОРКА

M1261001900205

AC303659

H

H

4

1

5

3

2

AB

2

<Серия "Комфорт">

<Серия "Спорт">

Последовательность
разборки

1.

Стопорное кольцо.

<<А>>

2.

Ступица.

3.

Защитный кожух тормозного
диска.

<<B>>

4.

Подшипник ступицы.

5.

Поворотный кулак.

Последовательность сборки

5.

Поворотный кулак.

>>А<<

4.

Подшипник ступицы.

1.

Стопорное кольцо.

3.

Защитный кожух тормозного
диска.

2.

Ступица.

>>B<<

•

Проверка момента сил трения
на ступице.

>>C<<

•

Проверка осевого люфта
подшипника ступицы.

СТУПИЦА ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-14

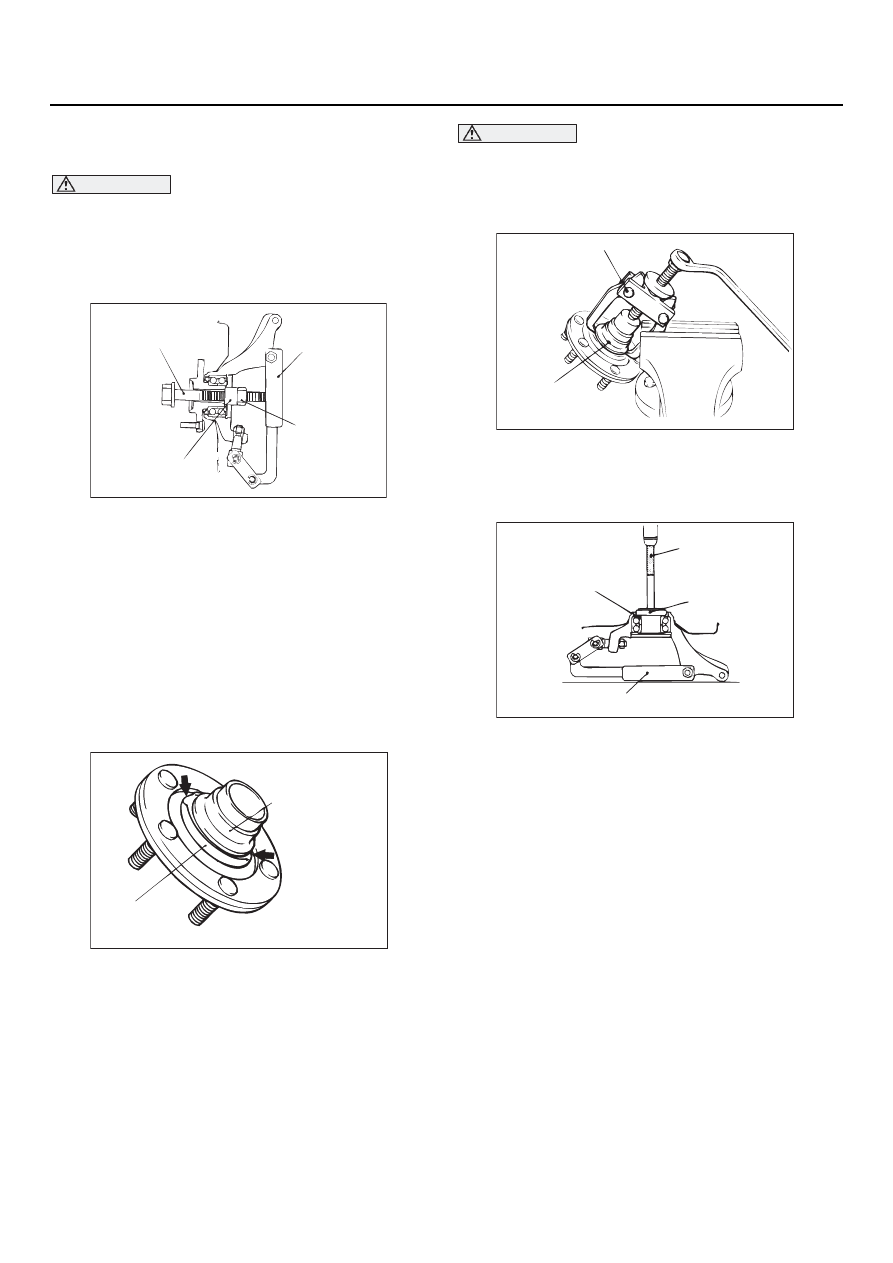

УКАЗАНИЯ К РАЗБОРКЕ

<<A>> ДЕМОНТАЖ СТУПИЦЫ

ВНИМАНИЕ

В случае демонтажа ступицы обязательно
замените подшмпник ступицы на новый,
так как при демонтаже ступицы на поверхZ
ности трения подшипника образуются
повреждения.

Чтобы снять ступицу с поворотного кулака,
воспользуйтесь следующим специальным
инструментом.

•

Приспособление для демонтажа ступицы
и колесного подшипника (MB991056
или MB991355).

•

Приспособление для демонтажа и установки
ступицы переднего колеса (MB991017).

•

Распорная втулка (MB991000).

<<B>> ДЕМОНТАЖ ПОДШИПНИКА
СТУПИЦЫ

1. Раздавите сальник в двух местах так, чтобы

лапки специального инструмета могли
захватить (с наружной стороны) внутреннее
кольцо подшипника ступицы.

ВНИМАНИЕ

Во время демонтажа (с наружной стороны)
внутреннего кольца колесного подшипника
соблюдайте осторожность, чтобы
не уронить ступицу.

2. Снимите со ступицы (с наружной стороны)

внутреннее кольцо подшипника ступицы,
воспользовавшись съемником подшипников
(MB990810).

3. Установите на подшипник ступицы

(с наружной стороны) внутреннее кольцо,
которое было снято со ступицы. Снимите
колесный подшипник, воспользовавшись
перечисленным ниже специальным
инструментом.

•

Рукоятка (MB990938).

•

Оправка (MB990935).

•

Приспособление для демонтажа ступицы
и подшипника ступицы (MB991056
или MB991355).

AC100130

Зафиксируйте
болт и затяните
гайку

MB991056
или MB991355

MB991017

MB991000

AB

AC102508AC

Наружный
сальник

Внутреннее кольцо
подшипника
(наружная сторона)

AC102509

MB990810

Внутреннее кольцо
подшипника
(наружная сторона)

AC

AC102510 AC

MB990938

MB990935

MB991056 или MB991355

Внутреннее кольцо
подшипника
(наружная сторона)

СТУПИЦА ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-15

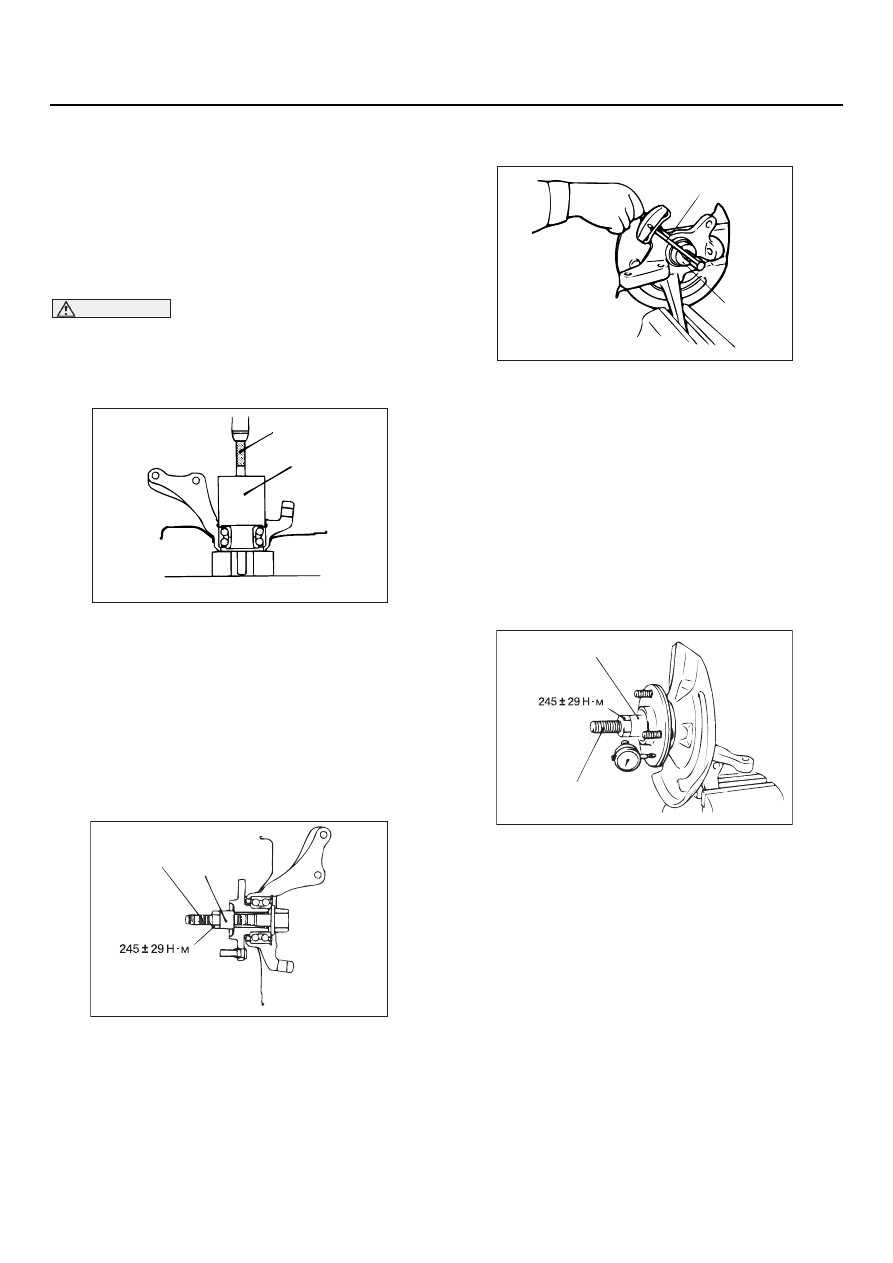

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА ПОДШИПНИКА
СТУПИЦЫ

1. Смажьте подшипник ступицы консистентной

смазкой.

2. Нанесите тонким слоем консистентную

смазку на контактные поверхности
поворотного кулака и подшипника.

ВНИМАНИЕ

Во время запрессовки подшипника ступицы
прикладывайте усилие к наружному кольцу.
В противном случае подшиник будет
поврежден.

3. Запрессуйте подшипник с помощью

перечисленного ниже специального
инструмента.

•

Оправка для установки сайлентEблоков
задней подвески (MB990883).

•

Основание для установки сайлентEблоков
задней подвески (MB990890).

>>B<< ПРОВЕРКА МОМЕНТА СИЛ
ТРЕНИЯ НА СТУПИЦЕ

1. Затяните перечисленный ниже специальный

инструмент с установленным моментом
и затем запрссуйте ступицу в поворотный
кулак.

•

Приспособление для демонтажа и установки
ступицы переднего колеса (MB991017).

•

Распорная втулка (MB991000).

2. Проверните ступицу, чтобы подшипник занял

свое положение.

3. Воспользовавшись перечисленным ниже

специальным инструментом, измерьте на
ступице момент сил трения.

•

Динамометрический ключ (MB990685)

•

Специальная головка (MB990326)

Допустимое значение: 1,8 Н

⋅

м

4. Величина момента сил трения не должна

превышать допустимое значение, и вращеE
ние ступицы должно быть плавным.

>>C<< ПРОВЕРКА ОСЕВОГО ЛЮФТА
ПОДШИПНИКА СТУПИЦЫ

1. Воспользовавшись перечисленным ниже

специальным инструментом, измерьте
осевой люфт  подшипника ступицы и
проверьте, соотвтествует ли он допустимому
значению.

•

Приспособление для демонтажа и установки
ступицы переднего колеса (MB991017)

•

Распорная втулка (MB991000)

Допустимое значение: 0,05 мм

2. Если гайка затянута с установленным

моментом 245

±

 29 Н

⋅

м, а осевой люфт

превышает допустимое значение, то возможE
ной причиной этого может быть неправильE
ная установка подшипника, ступицы и / или
поворотного кулака. Замените подшипник
ступицы и установите его снова.

AC102511

MB990883

MB990890

AC

AC210929 AC

MB991000

MB991017

Зафиксируйте болт
и затяните гайку

AC100136

MB990685

MB990326

AB

AC100137

MB991000

MB991017

AB

Зафиксируйте
болт и затяните
гайку

СТУПИЦА ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

ПЕРЕДНИЙ МОСТ

26

-16

ПРОВЕРКА ТЕХНИЧЕСКОГО
СОСТОЯНИЯ

M1261002000078

•

Проверьте состояние посадочных
поврехностей ступицы и тормозного диска
переднего колеса, обратив внимание
на износ и загрязнение.

•

Проверьте состояние внутренней
поверхности поворотного кулака, обратив
внимание на износ и трещины.
