54C
362

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭБУ системы ETACS

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый
GR : Серый     R : Красный
P : Розовый     V : Фиолетовый

Выключатель
освещения в задней
правой двери

Выключатель
освещения в задней
левой двери

Выключатель
освещения
в задней двери
автомобиля

ДИОД

Передний

плафон

Задний плафон

 (правый)

Лампа
плафона
освещения
багажного
отделения

 (левый)

Вид со стороны монтажного блока

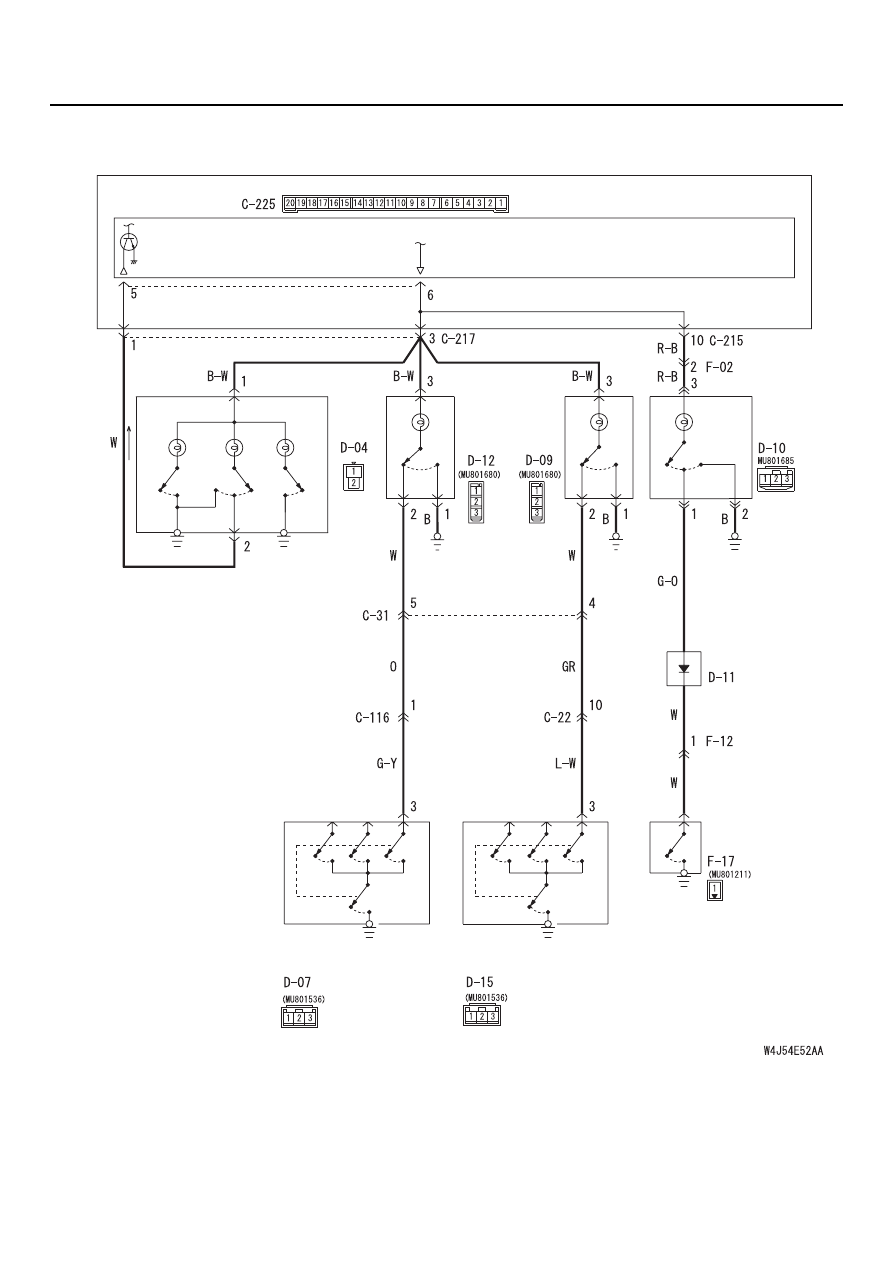

Цепь плафонов освещения салона (автомобили с кузовом "Универсал")

ДВЕРЬ

ДВЕРЬ

ДВЕРЬ

ДВЕРЬ

МОНТАЖНЫЙ БЛОК

Плафон
местной
подсветки

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

54C
363

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Электронный блок управления системой ETACS
воздействует на эти функции в соответствии с
входными сигналами, перечисленными ниже.

•

Замок зажигания (IG1).

•

Выключатели всех дверей.

•

Переключатель системы напоминания
об оставленном ключе.

•

Исполнительный механизм замка двери
водителя.

Если эта функция нормально не работает,
то могут быть неисправны цепи этих входных
сигналов или сам электронный блок управления
системой ETACS.

Возможные причины

•

Неисправность выключателей всех дверей.

•

Неисправность исполнительного механизма
замка двери водителя.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к электронному блоку управления системой
ETACS и линий связи системы SWS.

•

Положение ключа зажигания: OFF
(выключено)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

Номинальное значение: Меню
"Электронный блок управления
системой ETACS" регистрирует "OK"
(исправное состояние).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки A3
"Связь с электронным блоком
управления системой ETACS
невозможна",

CTP. 54C-54

.

ЭТАП 2. Таблица данных контрольного
устройства системы SWS
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к передним
и задним плафонам освещения салона.

<Выбранная позиция> Электронный блок

управления системой ETACS

•

Положение ключа зажигания: OFF
(выключено)

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Обратитесь к методике проверки M2
"Не получен сигнал замка зажигания,
находящегося в положении (IG1)",

CTP. 54C-420

.

ЭТАП 3. Проверка сигналов
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к передним
и задним плафонам освещения салона.

Номинальное значение: Приборы
MUT
II/III подают звуковой сигнал или
происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

Показа

тель №

Наименование
позиции

Номинальное
состояние

Позиция
30

IG SW(IG1)
замок зажигания
в положении (IG1)

OFF
(выключено)

Переключатель
системы

Проверяемое
состояние

Переключатель
системы напоми
нания об оставлен
ном ключе

При извлечении ключа
из замка зажигания

Выключатели всех
дверей

Одна дверь открыта, все
остальные двери закрыты

Исполнительный
механизм замка
двери водителя

При разблокированной
или заблокированной
двери водителя

54C
364

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Все сигналы принимаются нормально :

Переходите к этапу 4.

Не получен сигнал замка зажигания
напоминания об оставленных ключах :

Обратитесь к методике проверки M11
"Не получен сигнал переключателя об
оставленном ключе зажигания",

CTP. 54C-467

.

Не получены сигналы выключателей всех
дверей :

Обратитесь к методике проверки

M13 "Не получен сигнал переключателя
всех дверей <Автомобили с левым
расположением органов управления>",

CTP. 54C-475

. Обратитесь к методике

проверки M13 "Не получен сигнал
переключателя всех дверей
<Автомобили с правым расположением
органов управления>",

CTP. 54C-480

.

Не получен сигнал переключателя
исполнительного механизма замка двери
водителя :

Обратитесь к методике проверки

M14 "Не получен сигнал
исполнительного механизма замка
передней левой двери <Автомобили
с левым расположением органов
управления>",

CTP. 54C-486

.

Обратитесь к методике проверки M14
"Не получен сигнал исполнительного
механизма замка передней левой двери
<Автомобили с левым расположением
органов управления>",

CTP. 54C-490

.

ЭТАП 4. Определение места неисправности

B: Которая из ламп не загорается?

Ни одна лампа не загорается :

Замените

электронный блок управления системой
ETACS.

Передний или задний плафоны освещения
салона <Седан или Универсал
автомобили
с боковыми надувными шторками
безопасности> не горят :

Переходите к этапу 5.

Лампа плафона освещения багажника
<Седан> не горит :

Переходите к этапу 10.

Лампа заднего плафона освещения салона
(с левой стороны) <Универсал
 автомобили
без боковых надувных шторок безопасности>
не горит :

Переходите к этапу 17.

Лампа заднего плафона освещения салона
(с правой стороны) <Универсал
автомобили
без боковых надувных шторок безопасности>
не горит :

Переходите к этапу 24.

Лампа плафона освещения багажника
<Универсал> не горит :

Переходите к этапу 31.

54C
365

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

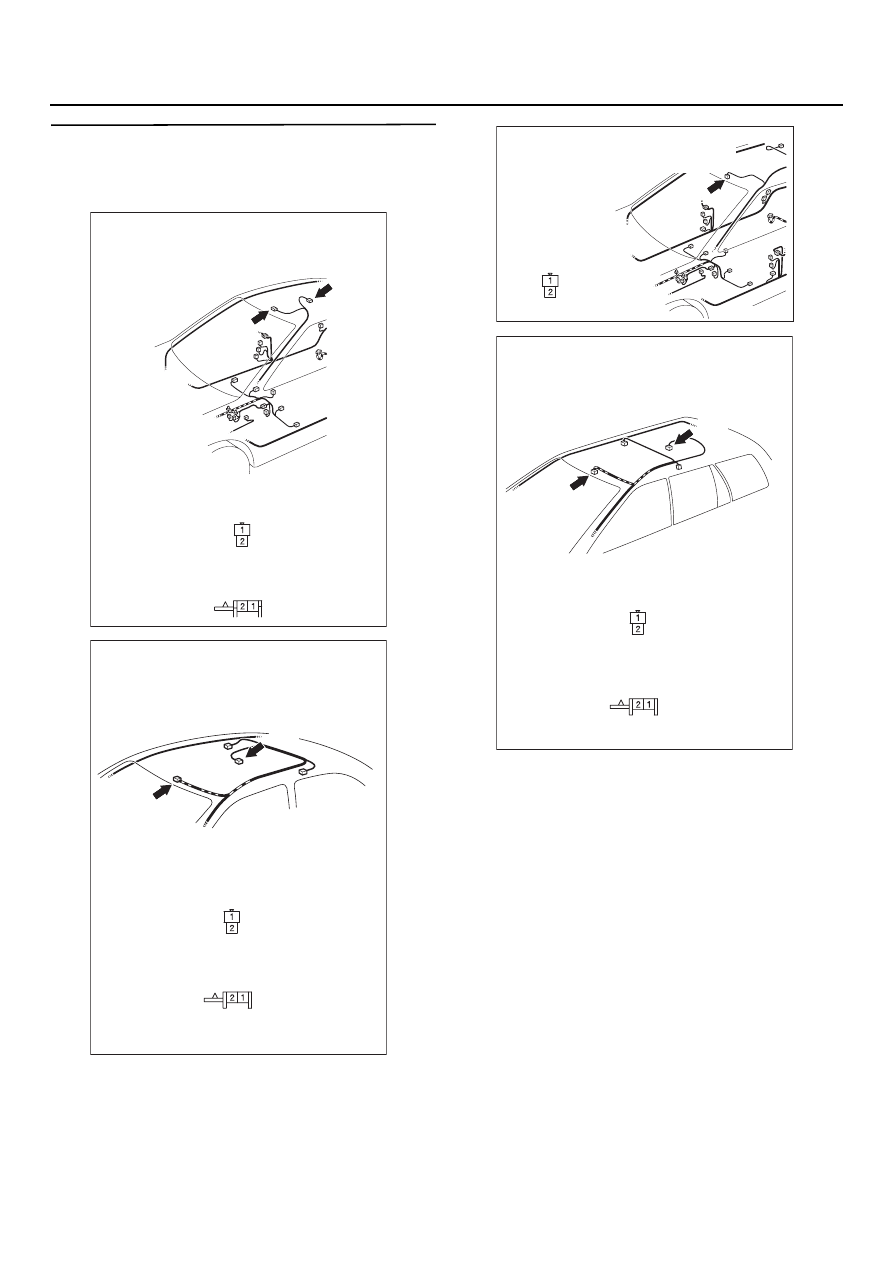

ЭТАП 5. Проверка разъема выключателей:
Разъем D
04 лампы переднего плафона
освещения салона, разъем D
06 лампы
заднего плафона освещения салона

AC303870

Вид со стороны
жгута проводов

D04

D04

D06
(GR)

AB

Разъемы: D
04, D
06

Вид со стороны
жгута проводов

D06

<Автомобили с кузовом "Седан", с левым
расположением органов управления
и не оборудованные  шторкой безопасности>

AC303874

Вид со стороны
жгута проводов

D04

D04

AB

Разъемы: D
04, D
06

Вид со стороны
жгута проводов

D06

<Автомобили с кузовом "Седан", с левым
расположением органов управления
и оборудованные шторкой безопасности>

D06
(GR)

AC303915

Вид со стороны
жгута проводов

AE

Разъем: D
04 <Автомобили с кузовом
"Универсал", с левым расположением
органов управления и не оборудованные
шторкой безопасности>

AC303920

Вид со стороны
жгута проводов

D04

D04

AB

Разъемы: D
04, D
06

Вид со стороны
жгута проводов

D06

<Автомобили с кузовом "Универсал", с левым
расположением органов управления
и оборудованные шторкой безопасности>

D06
(GR)
