Mitsubishi Lancer / Lancer Wagon. Руководство - часть 320
54C6
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ
Как установить связь между
системами дверей кузова
автомобиля
1. Подсоедините специальный инструмент
жгут проводов управляющего устройства
системы SWS (для электронного блока
управления рулевой колонкой) МВ991812
к специальному инструменту согласующему
жгуту проводов для связи систем дверей
МВ991896.
2. Подсоедините специальный инструмент
пробник с кабелем МВ991822 к согласую
щему жгуту проводов для связи систем
дверей МВ991896, который уже был
подсоединен на этапе 1.
3. Убедитесь, что все жгуты проводов
правильно и надежно соединены. Затем
устанавливайте пробник специального
инструмента МВ991822 в каждую Fклемму
разъема согласующего жгута проводов
для связи систем дверей МВ991896 с его
обратной стороны.
NOTE: Для распознавания разъемов и их
номеров клемм на линии связи с системами
дверей кузова автомобиля, которые
предусматриваются для соединения
с пробником, обращайтесь к справочной
таблице.

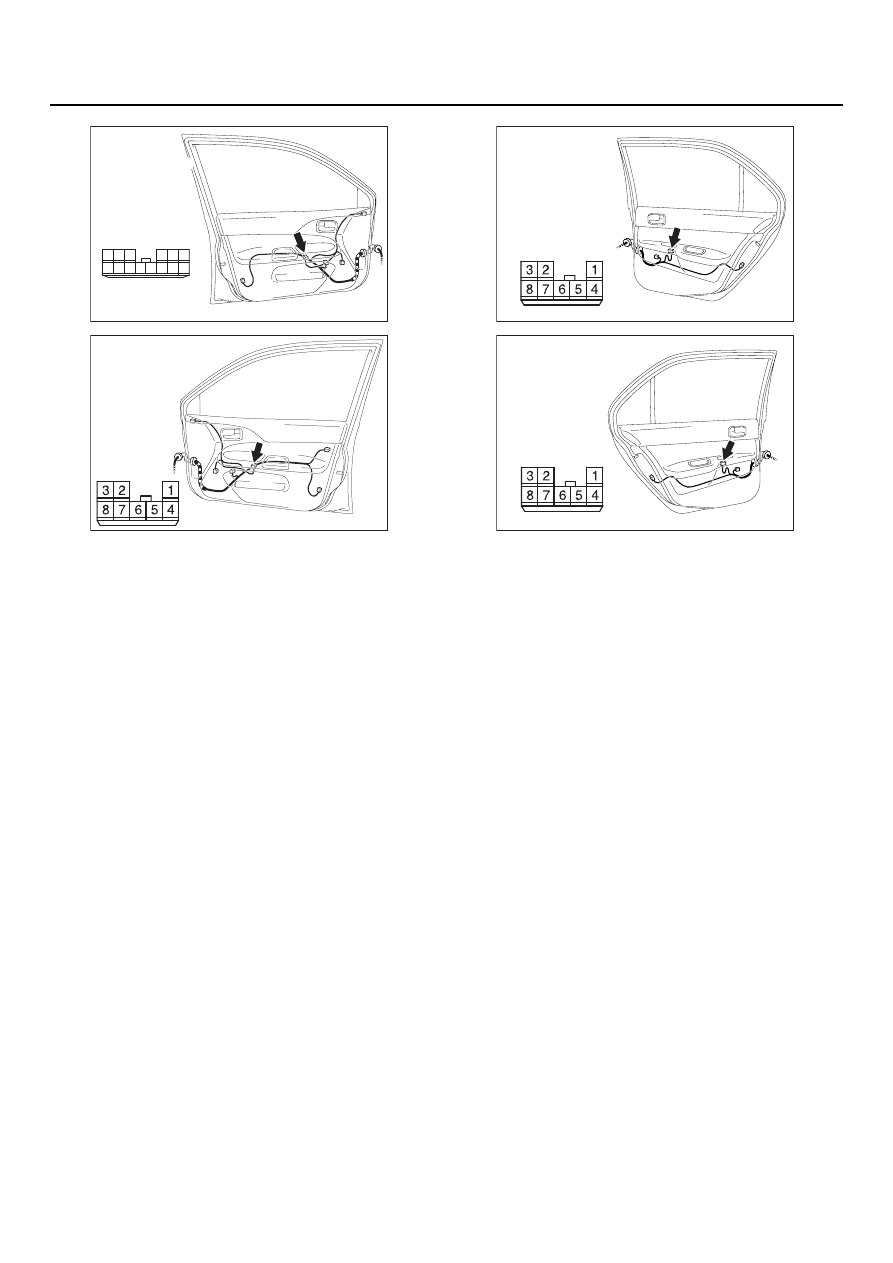

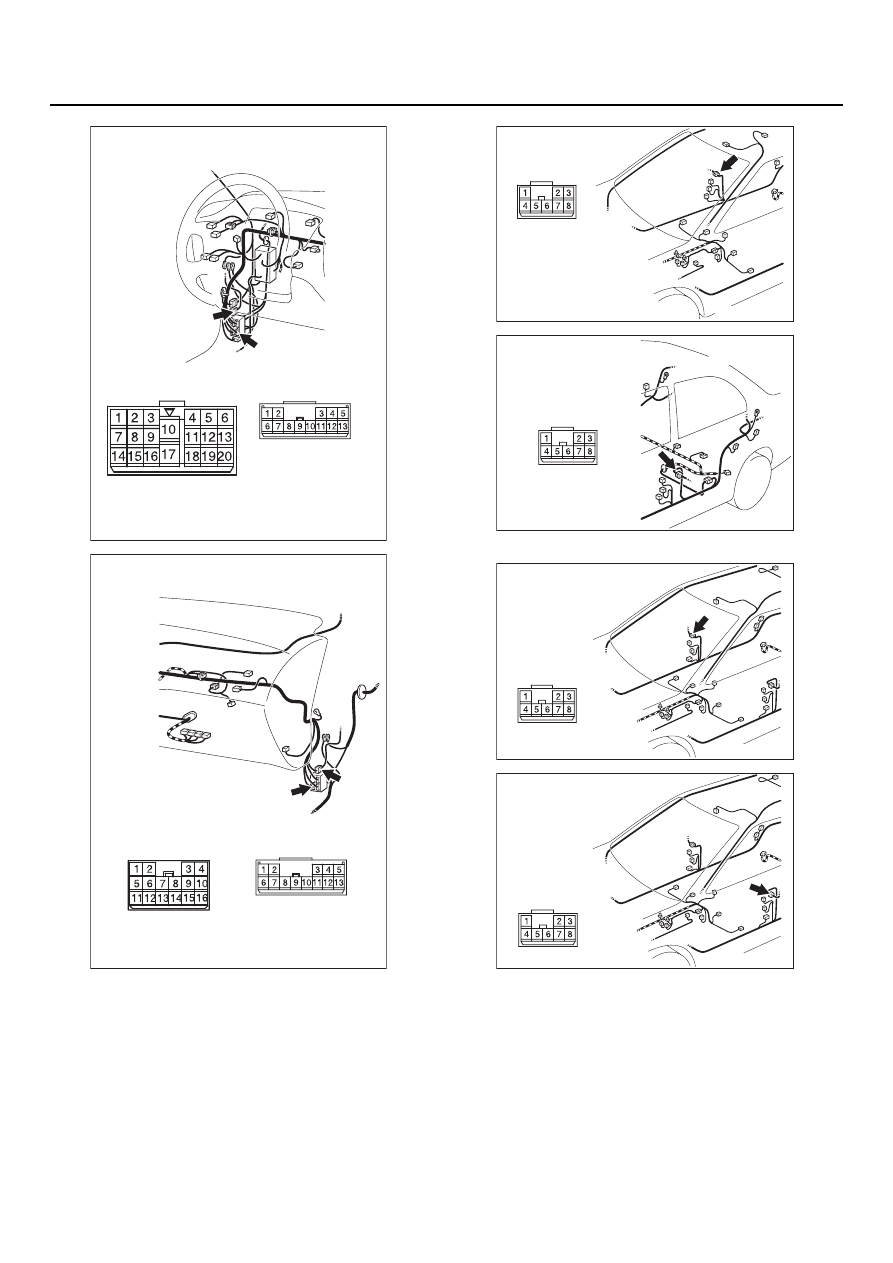

Справочная таблица для разъемов
и номеров клемм линии связи
с системами дверей кузова
Устанавливайте пробник в каждую Fклемму
разъема линии связи с системами дверей
с тыльной стороны разъема.
AC103783AC
MB991812
MB991896
MB991822
