Mitsubishi Lancer / Lancer Wagon. Руководство - часть 127

22B

-18

КОРОБКА ПЕРЕДАЧ

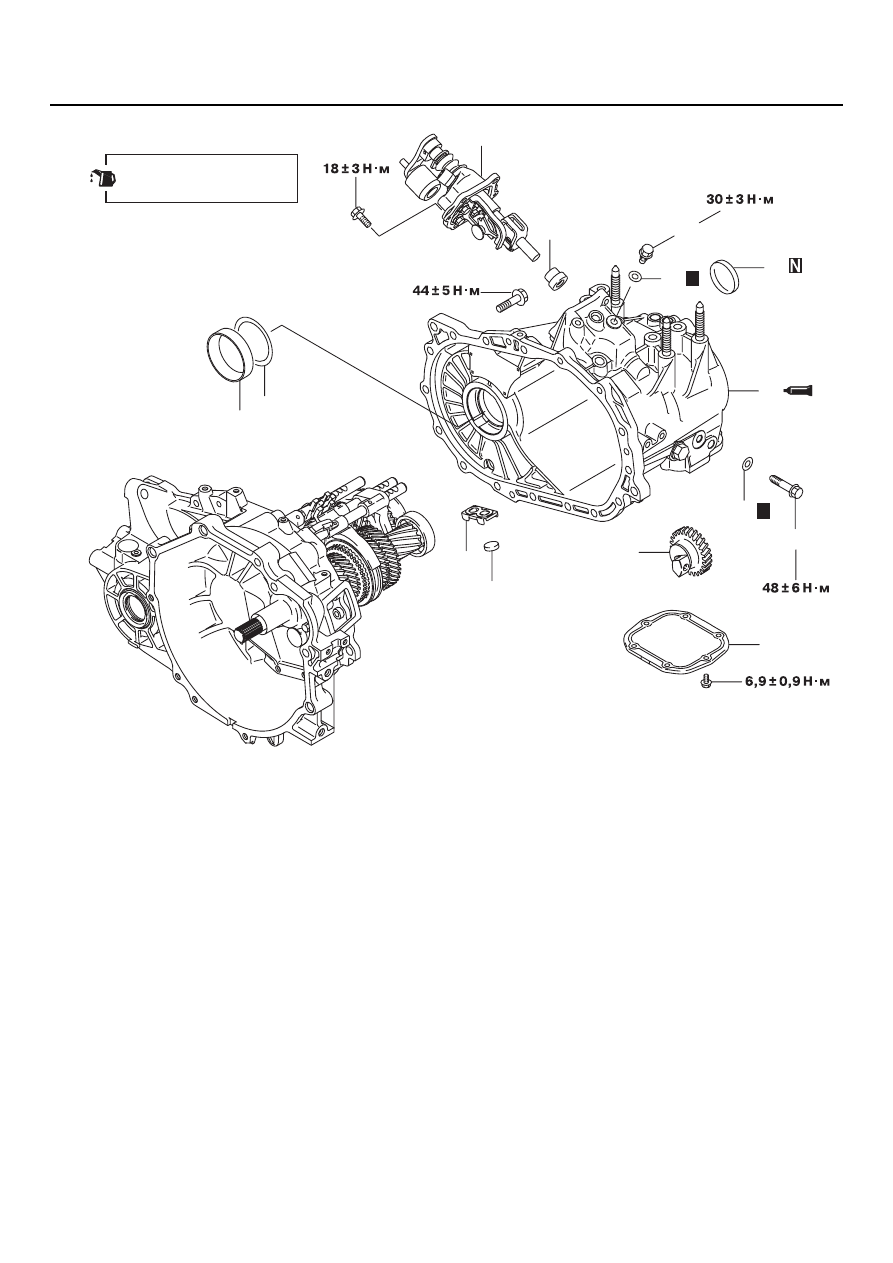

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

AK204218

На все подвижные части переда
их установкой нанесите
трансмиссионное масло.

14

15

12

13

20

21

23

22

17

18

19

24

25

16

AB

Н

Н

Последовательность
разборки

12. Болт крепления блокировочной

пластины

13. Уплотнительная прокладка

>>N<<

14. Корпус механизма выбора

передач

15. Пружина возврата в

нейтральное положение

>>M<<

16. Нижняя крышка
17. Болт крепления вала

промежуточной шестерни
заднего хода

18. Уплотнительная прокладка

19. Промежуточная шестерня

заднего хода в сборе

<<А>> >>K<<

20. Уплотнительный колпачок

<<B>> >>J<<

21. Картер коробки передач

>>G<<

22. Наружное кольцо подшипника

>>G<<

23. Регулировочное кольцо
24. Держатель магнита
25. Магнит

Последовательность
разборки

22B

-19

КОРОБКА ПЕРЕДАЧ

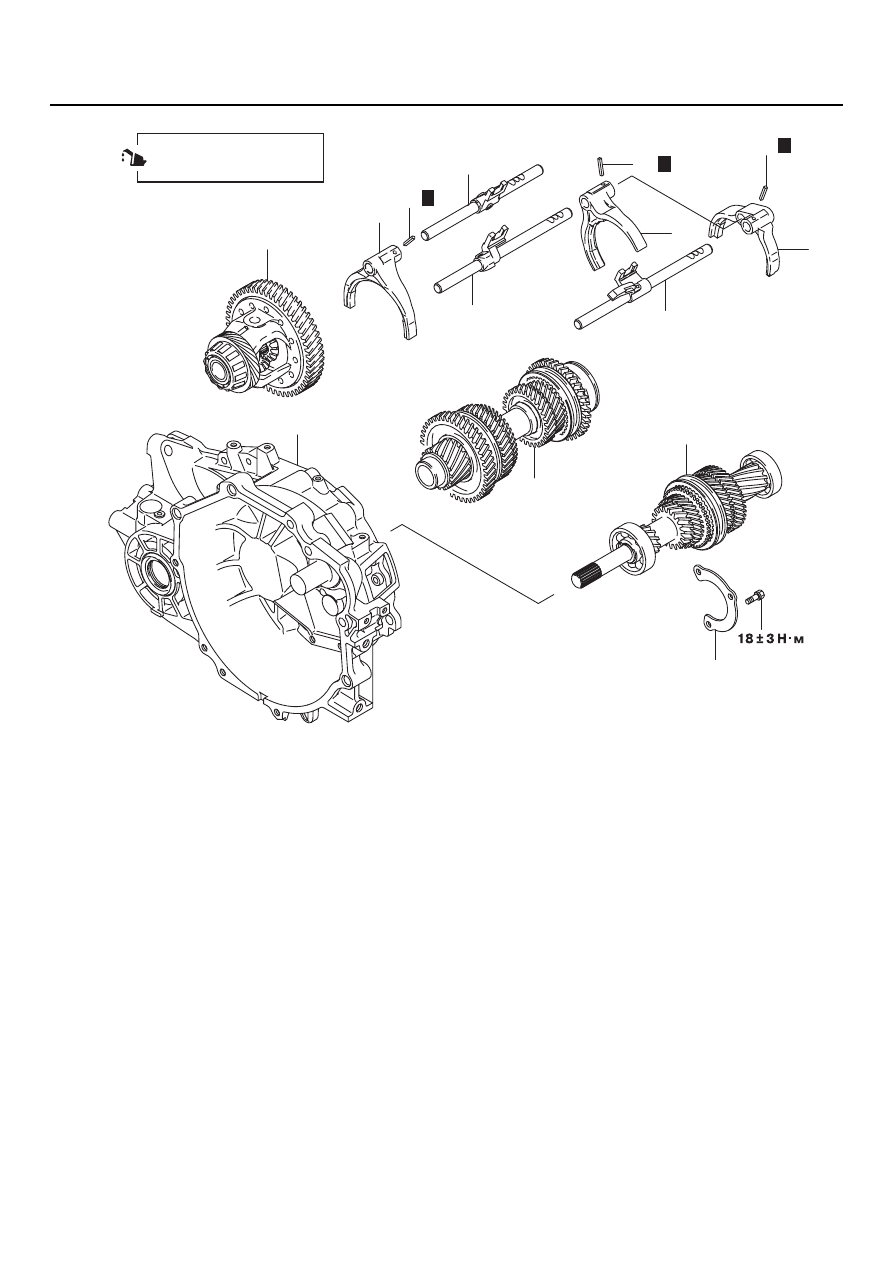

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

AK204219

27

26

28

38

34

33

31

39

36

37

35

29

32

30

На все подвижные части переда
их установкой нанесите
трансмиссионное масло.

AB

H

H

H

Последовательность
разборки

>>E<<

26. Пружинный штифт
27. Шток 1й и 2й передач
28. Вилка 1й и 2й передач

>>E<<

29. Пружинный штифт

>>E<<

30. Пружинный штифт

<<E>> >>D<<

31. Шток 3й и 4й передач

<<E>> >>D<<

32. Вилка 3й и 4й передач

<<E>> >>D<<

33. Шток 5й передачи и передачи

заднего хода

<<E>> >>D<<

34. Вилка 5й передачи и передачи

заднего хода

35. Сепаратор переднего

подшипника

<<F>> >>А<<

36. Первичный вал

<<F>> >>А<<

37. Вторичный вал
38. Дифференциал
39. Картер сцепления

Последовательность
разборки

22B

-20

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

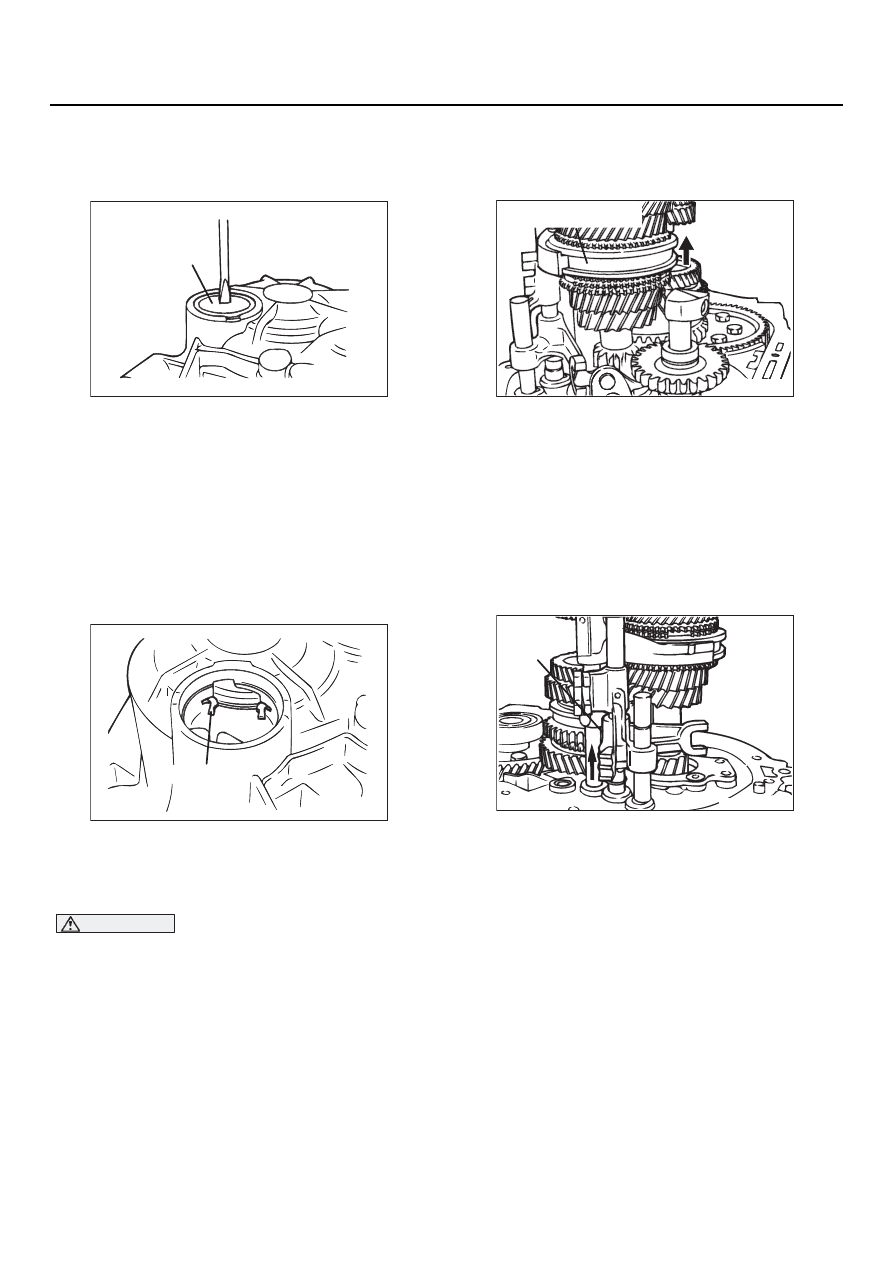

УКАЗАНИЯ К РАЗБОРКЕ

<<A>> ДЕМОНТАЖ
УПЛОТНИТЕЛЬНОГО КОЛПАЧКА

1. Просуньте отвертку по центру

уплотнительного колпачка.

2. Наклоните отвертку, чтобы снять

уплотнительный колпачок.

<<B>> ДЕМОНТАЖ КАРТЕРА
КОРОБКИ ПЕРЕДАЧ

1. Отверните все шестнадцать болтов

крепления картера коробки передач
к картеру сцепления.

2. С помощью пассатижей разожмите стопор

ное кольцо. Стопорное кольцо освободит
шариковый подшипник, и вторичный вал
в сборе выпадет под собственным весом.

ВНИМАНИЕ

Не следует использовать скребок или
зубило для снятия картера коробки
передач.
3. Соблюдая аккуратность, одновременно

воздействуя рычагами с противоположных
сторон, снимите картер коробки передач
с картера сцепления.

<<C>>ДЕМОНТАЖ ВАЛА
ПРОМЕЖУТОЧНОЙ ШЕСТЕРНИ
ЗАДНЕГО ХОДА



1. Переместите муфту синхронизатора 3й и 4й

передач в сторону включения 4й передачи.

<<D>> ДЕМОНТАЖ ШТОКА 3EЙ
И 4EЙ ПЕРЕДАЧ, ВИЛКИ  3EЙ И 4EЙ
ПЕРЕДАЧ, ШТОКА 5EЙ ПЕРЕДАЧИ
И ПЕРЕДАЧИ ЗАДНЕГО ХОДА, ВИЛКИ
5EЙ ПЕРЕДАЧИ И ПЕРЕДАЧИ
ЗАДНЕГО ХОДА

1. Перемещая вилку передачи заднего хода

в направлении, показанном на рисунке,
снимите вилку 5й передачи, шток 5й
передачи, вилку передачи заднего хода,
стопорное кольцо, стальной шарик и шток
блокировки включения передачи заднего
хода.

AK204301

Уплотнительный
колпачок

AB

AK204226

Стопорное кольцо

AB

AK204178

Муфта синхронизатора
3й и 4й передач

AB

AK204179

Вилка
передачи
заднего
хода

AB

22B

-21

КОРОБКА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

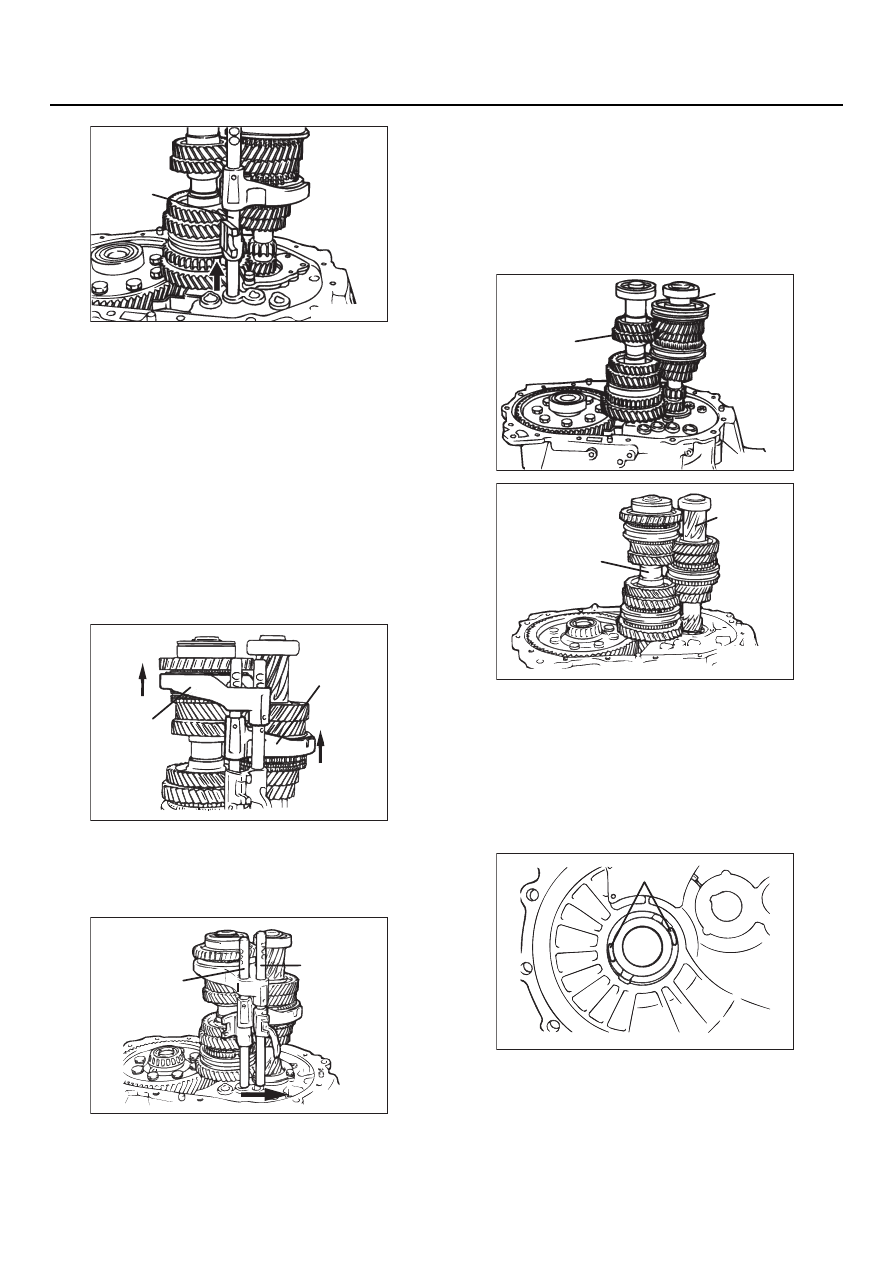

2. Перемещая шток 3й и 4й передач

в направлении, показанном на рисунке,
снимите его вместе вилкой.

<<E>> ДЕМОНТАЖ ШТОКА 3EЙ
И 4EЙ ПЕРЕДАЧ, ВИЛКИ  3EЙ И 4EЙ
ПЕРЕДАЧ, ШТОКА 5EЙ ПЕРЕДАЧИ
И ПЕРЕДАЧИ ЗАДНЕГО ХОДА, ВИЛКИ
5EЙ ПЕРЕДАЧИ И ПЕРЕДАЧИ
ЗАДНЕГО ХОДА

1. Переместите вилку 3й и 4й передач и вилку

5й передачи и передачи заднего хода в
направлении, показанном на рисунке.

2. Потяните вверх шток 3й и 4й передач и шток

5й передачи и передачи заднего хода
и вытащите их из посадочных отверстий
в картере сцепления.

3. Переместите шток 3й и 4й передач и шток

5й передачи и передачи заднего хода
в направлении, показанном на рисунке,
и снимите их с вилок.

<<F>> ДЕМОНТАЖ ПЕРВИЧНОГО И
ВТОРИЧНОГО ВАЛОВ

Выньте вместе первичный вал и вторичный вал.

РЕГУЛИРОВОЧНЫЕ РАБОТЫ,
ВЫПОЛНЯЕМЫЕ ПЕРЕД СБОРКОЙ

ПОДБОР РЕГУЛИРОВОЧНОГО
КОЛЬЦА ДЛЯ РЕГУЛИРОВКИ НАТЯГА
ПОДШИПНИКА ДИФФЕРЕНЦИАЛА

1. Положите кусочки припоя (диаметром 1,6 мм

и длиной приблизительно 10 мм) на картер
коробки передач, в местах, показанных на
рисунке.

AK204180 AB

Шток 3й
и 4й передач

AK204222

Вилка 3й
и 4й передач

Вилка
5й передачи
и передачи
заднего хода

AB

AK204223

Шток
5й передачи
и передачи
заднего хода

Шток 3й
и 4й передач

AB

AK204181AB

<F5M41>

Вторичный вал

Первичный вал

AK204224

Первичный
вал

Вторичный вал

AC

<F5M42>

AK204227

Припой

AB
