Mitsubishi Lancer / Lancer Wagon. Руководство - часть 2
ПАНЕЛЬ ПРИБОРОВ В СБОРЕ
ИНТЕРЬЕР
52A
-3
ВНИМАНИЕ
•
Обратитесь к главе 52В, содержащей предупреждения о проведении операций
по обслуживанию и ремонту модулей подушки безопасности водителя и переднего
пассажира перед снятием этих модулей.
•
Не подвергайте сотрясениям или ударам блок SRS<ECU при снтятии/установке панели
управления.
Предварительные и послеустановочные операции
•
Снятие и установка облицовки передней стойки
(См. главу 52А, "Элементы отделки",
CTP. 52A-11
).
•
Снятие и установка ручки окрывания лючка
топливоналивной горловины. (См. главу 42, "Лючок
топливоналивной горловины",
CTP. 42-9
).

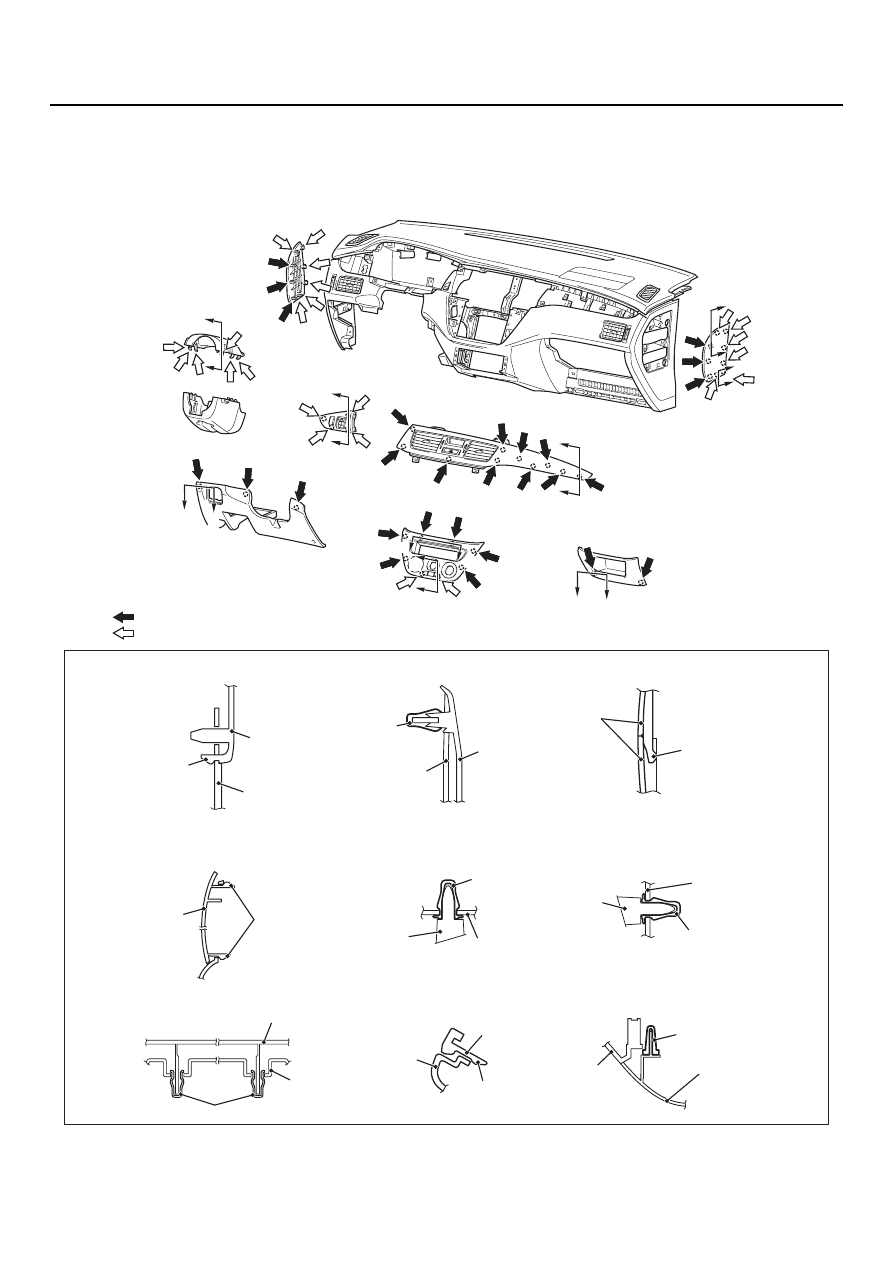

AC304484
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
AB
b
a
d
e
e
c
b
a
a
b
e
e
e
e
e
e
e

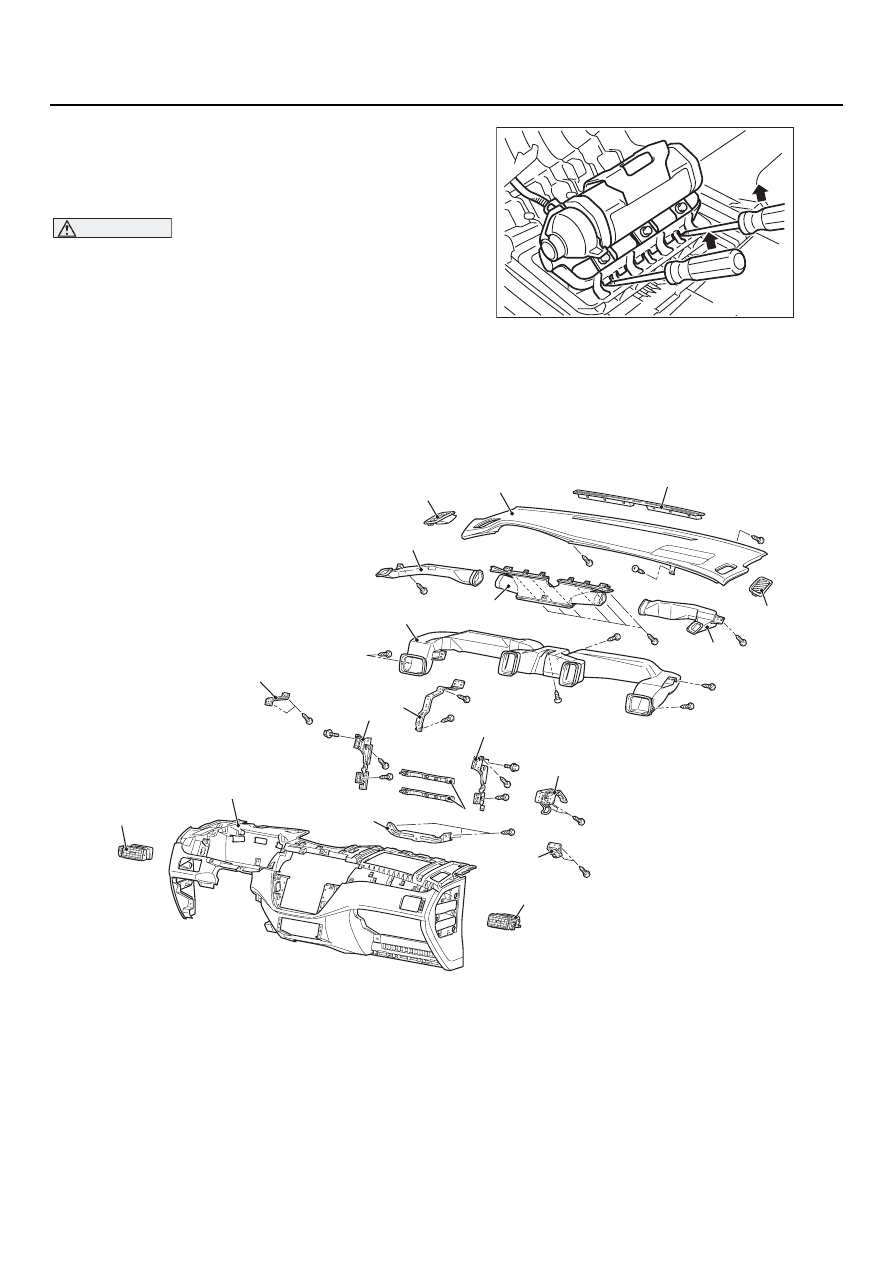

Снятие
1.
Облицовка рулевой колонки.
2.
Окантовка панели приборов.
3.
Панель приборов.
4.
Элемент отделки панели
приборов.
5.
Нижняя облицовка.
6.
Блок переключателей.
7.
Боковой ящик для мелких вещей.
8.
Нижняя часть каркаса.
9.
Кнопки управления
отоплением/вентиляцией.
10. Винт крепления пульта
управления кондиционером.
11. Центральная панель.
12. Панель управления
кондиционером.
13. Заглушка ниши под
радиоприемник.
14. Центральная панель
с воздушными соплами.
15. Нижний центральный кожух.
16. Упор.
17. Перчаточный ящик.
18. Кожух жгута проводов
<Автомобили с правым распоD
ложением рулевого колеса>.
19. Боковой кожух панели
управления.
20. Болт крепления модуля надувной
подушки безопасности переднего
пассажира.
•
Рулевой вал в сборе. (См. главу
37, "Рулевой вал",
CTP. 37-23
).
21. Панель приборов в сборе.
<<А>>
22. Модуль надувной подушки
безопасности переднего
пассажира.
Снятие
