Самопомощь

7

398

Замена ламп

Замена передних ламп

Выключите освещение.

Откройте капот (стр. 317).

Нажмите стопор

2

вниз.

Крышка

3

корпуса разблокирована.

Отведите крышку корпуса назад.
Откройте ее вверх.

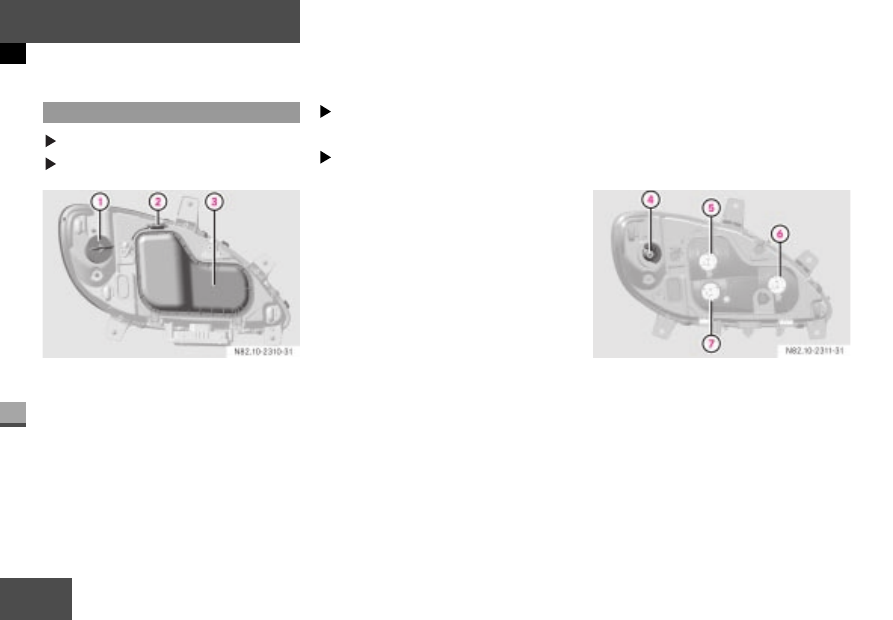

Ближний свет, дальний свет, проти-
вотуманный свет, указатели поворота

Расположение ламп внутри правой блок-
фары:

1 Крышка корпуса с защелкивающимся

фиксатором

2 Стопор

3 Крышка корпуса

4 Указатель поворота

5 Ближний свет

6 Противотуманный свет

7 Дальний свет

Самопомощь

Замена ламп

7

399

Выньте штекер из держателя лампы.

Отстегните пружинный фиксатор
и выньте лампу.

Вставьте новую лампу так, чтобы вы-
ступ на цоколе лампы совпал с выем-
кой в патроне держателя лампы.

Застегните пружинный фиксатор.
Вставьте штекер в держатель лампы.

Установите крышку корпуса

3

сверху

в держатель. Нажмите на крышку кор-
пуса до защелкивания стопора. Должен
быть слышен характерный щелчок

Указатель поворота

Поверните крышку корпуса с защелки-
вающимся фиксатором

1

влево. Вынь-

те ее.

Отведите лампу назад. Выверните лам-
пу влево из держателя.

Вставьте новую лампу в держатель. От-
ведите лампу назад и вверните ее, по-
вернув вправо.

Вставьте держатель лампы в фонарь.
Поверните его вправо до защелкива-
ния.

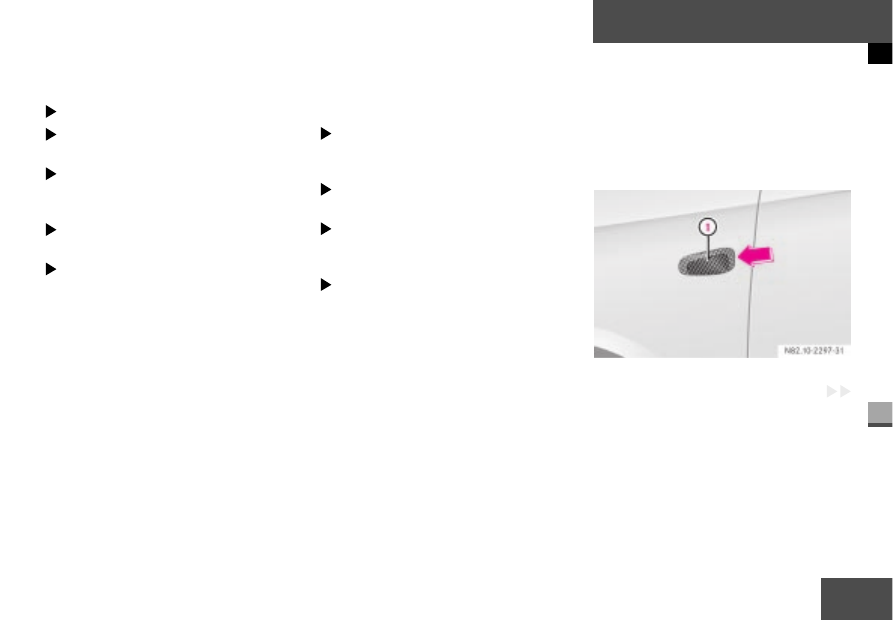

Дополнительный указатель поворота

Фонарь находится по бокам автомобиля пе-
ред дверьми.

1 Фонарь указателя поворота.

Самопомощь

7

400

Замена ламп

Замена задних ламп

Во избежание повреждения лакокра-
сочного покрытия, демонтаж блока
задних фонарей следует выполнять
с особой осторожностью и предусмот-
рительностью.

По причине особенностей монтажа
«ДаймлерКрайслер» рекомендует Вам
замену ламп поручать одной из стан-
ций ТО «Мерседес-Бенц».

«ДаймлерКрайслер» рекомендует Вам
обращаться на одну из станций ТО
«Мерседес-Бенц», так как специалисты
СТОА «Мерседес-Бенц» обладают соот-
ветствующими профессиональными
знаниями и в их распоряжении есть
соответствующее оборудование для вы-
полнения всех необходимых работ. Не-
квалифицированному персоналу за-
прещается выполнять сервисные рабо-
ты, особенно, если эти работы могут
повлиять на безопасность, а также вы-
полнять работы на системах, имеющих
отношение к безопасности.

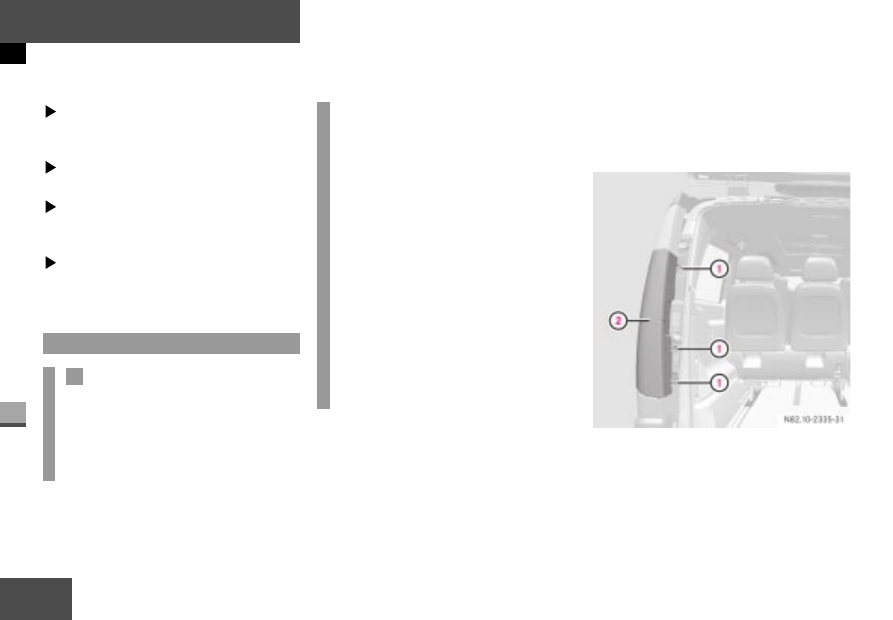

Задние фонари

Для замены ламп следует демонтировать
блок задних фонарей.

1 Крепежные винты

2 Блок задних фонарей

!

Сдвиньте вперед корпус фонаря указа-
теля поворота

1

. Поверните его нару-

жу.

Отведите лампу назад. Выверните её из
лампового держателя, вращая влево.

Вставьте новую лампу в держатель. От-
ведите лампу назад и вверните её, вра-
щая вправо.

Вставьте переднюю часть корпуса фо-
наря указателя поворота

1

. Отведите

вовнутрь заднюю часть корпуса фона-
ря до защелкивания.

Самопомощь

Замена ламп

7

401

Выключите освещение.

Откройте крышку или двери багажного
отделения.

Вывинтите три боковых крепежных
винта

1

.

Поверните блок задних фонарей

2

на-

ружу.

Выньте блок задних фонарей

2

из кре-

пежных отверстий.

Отсоедините электрический штекер.

Нажмите фиксаторы

2

по направле-

нию стрелки.

Выньте держатель ламп

1

.

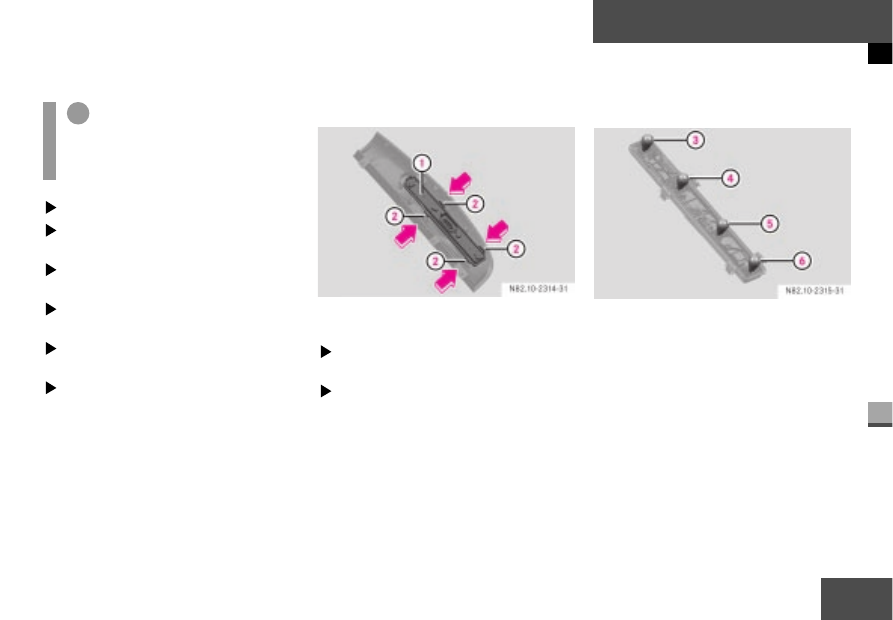

1 Держатель ламп

2 Фиксаторы

3 Сигнал торможения/ габаритный свет

4 Указатель поворота

5 Задний ход

6 Противотуманный свет

(только на стороне водителя)

Вынимание держателя ламп

Расположение ламп

i

Отвертка находится в комплекте борто-
вого инструмента в правом вещевом от-
секе в багажном отделении.
