Mercedes-Benz Sprinter / Dodge Sprinter. Manual - part 479

ITEM

FEATURES

APPLICATIONS

SERVICE TEMP

High Density Ure-
thane Foam

Tear resistant, highly resilient
and durable.

Between metal and metal, met-
al and plastic. Water-resistant.
Examples: I/P, heavy metal rat-
tles, isolating brackets.

-40° to 180° Fahr-
enheit
(-40° to 82° Celsius)

Open Cell Foam
Tape

Soft foam conforms to irregular
surfaces.

Wire harness and connector
wrap.
Examples: Seals, gasket, wir-
ing, heat ducts.

-40° to 180° Fahr-
enheit
(-40° to 82° Celsius)

Closed Cell Low
Density Foam Tape

Soft, conformable. Water-resis-
tant.

Wherever bulk is needed. Pre-
vents closing flutters and rat-
tles when applied to door wa-
tershield.
Examples: Door, I/P.

-40° to 180° Fahr-
enheit
(-40° to 82° Celsius)

NYE

T

Grease 880

Long life.

Suspensions.
Examples: Strut busings, sway
bars.

-40° to 390° Fahr-
enheit
(-40° to 200° Cel-
sius)

Krytox

T

Oil

Long life. Will not dry out or
harm plastics or rubber.

When access is not possible,
oil will migrate to condition.
Vinyl, rubber, plastic, metal.
Examples: Convertible top
bushings, pull cups trim panel
inserts.

-30° to 400° Fahr-
enheit
(-34° to 205° Cel-
sius)

Krytox

T

Grease

Long life. Will not dry out or
harm plastics or rubber.

Vinyl, rubber, plastic, metal,
glass.
Examples: Weather-strips,
backlite and windshield mold-
ings.

-30° to 400° Fahr-
enheit
(-34° to 205° Cel-
sius)

SPECIFICATIONS

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Front door check bracket bolt/nut

6

—

53

Front door check to a-pillar M6 bolts

10

—

89

Front door check to a-pillar M8 bolts

35

26

—

Front door check to door fasteners

10

—

89

Front door exterior handle

10

—

89

Front door hinge bolts

25

18

—

Front door latch assembly bolts

10

—

89

Front door latch striker bolts

28

18

—

Front door regulator carrier plate bolts

10

—

89

Front door reinforcement bolts

21

15

—

Front door striker bolts

25

18

—

Front seat back mounting bolts

20

15

—

Front seat back stop bolt

20

15

—

Front seat mounting bolts

25

18

—

Hood hinge bolts/nuts

23

17

—

VA

BODY

23 - 11

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Lower seat belt anchor bolt

35

26

—

Radiator crossmember bolts

14

10

—

Rear door check bolts

10

—

89

Rear door exterior handle bolts

10

—

89

Rear door hinge bolts

25

18

—

Rear door upper closing wedge screws

10

—

89

Side view mirror bolts

25

18

—

Sliding door center guide rail end piece screws

10

—

89

Sliding door center roller arm bolt

45

33

—

Sliding door center track bolts/nuts

10

—

89

Sliding door inside handle screw

10

—

89

Sliding door latch screws

10

—

89

Sliding door latch/lock control bolts

10

—

89

Sliding door lower roller arm to door screws

25

18

—

Sliding door reinforcement bolts

21

15

—

Sliding door stabilizer screws

10

—

89

Sliding door stop bumper screws

10

—

89

Sliding door striker

25

18

—

Sliding door upper roller arm to door screws

25

18

—

Steering column support bolts

25

18

—

23 - 12

BODY

VA

DOOR - FRONT

TABLE OF CONTENTS

page

page

CHECK

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 13

DOOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 14

ADJUSTMENTS

ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . . 15

DOOR GLASS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 15

EXTERIOR HANDLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 16

HINGE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 17

LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 18

LATCH STRIKER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 18

LOCK CYLINDER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 18

TRIM PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 20

WINDOW REGULATOR - POWER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 21

WINDOW REGULATOR - MANUAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 22

CHECK

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove trim panel. (Refer to 23 - BODY/DOOR

- FRONT/TRIM PANEL - REMOVAL)

(3) Remove a-pillar bolts. (Fig. 1)

(4) Remove the bolt/nut and remove check bracket.

(Fig. 2)

(5) Remove the door fasteners and remove check

from door.

INSTALLATION

(1) Install check through door opening and install

the fasteners.

(2) Tighten door fasteners to 10 N·m (89 in. lbs.).

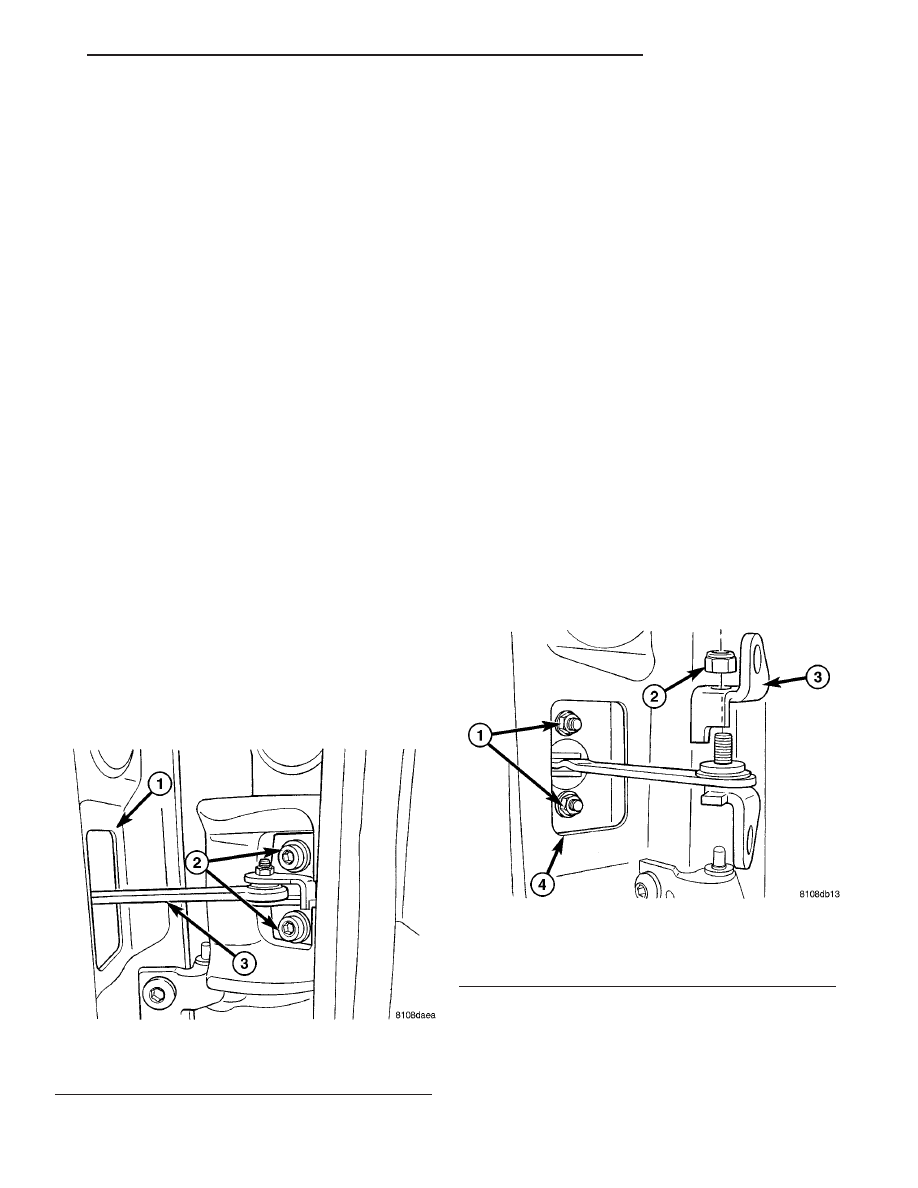

Fig. 1 FRONT DOOR CHECK - BODY

1 - DOOR
2 - A-PILLAR BOLTS
3 - DOOR CHECK

Fig. 2 FRONT DOOR CHECK - DOOR

1 - DOOR FASTENERS
2 - CHECK BRACKET NUT
3 - CHECK BRACKET
4 - DOOR OPENING

VA

DOOR - FRONT

23 - 13

(3) Install bracket onto check and install bracket

bolt/nut.

(4) Tighten bracket bolt/nut to 6 N·m (53 in. lbs.).
(5) Install check bracket onto a-pillar.
(6) Apply Loctite

t 243 sealant check strap bolts

and install bolts.

(7) Tighten the M8 bolts to 35 N·m (26 ft. lbs.) or

tighten the M6 bolts to 10 N·m (89 in. lbs.).

(8) Install trim panel. (Refer to 23 - BODY/DOOR -

FRONT/TRIM PANEL - INSTALLATION)

(9) Connect battery negative cable.

DOOR

REMOVAL

(1) Disconnect and isolate battery negative cable.
(2) Remove mirror. (Refer to 23 - BODY/EXTERI-

OR/SIDE VIEW MIRROR - REMOVAL)

(3) Position aside the wiring boot and disconnect

the electrical connectors. (Fig. 3)

(4) Remove the bolts and disconnect the door check

from the a-pillar. (Fig. 4)

(5) Support door with a suitable device.
(6) Loosen the hinge set screws. (Fig. 5)

(7) Remove door by lifting off hinge pins.

INSTALLATION

(1) Slide door into hinges.
(2) Install set screws.
(3) Install check bracket onto a-pillar.
(4) Apply Loctite

t 243 sealant check strap bolts

and install bolts.

(5) Tighten the M8 bolts to 35 N·m (26 ft. lbs.) or

tighten the M6 bolts to 10 N·m (89 in. lbs.).

(6) Connect all door electrical connectors and posi-

tion boot back.

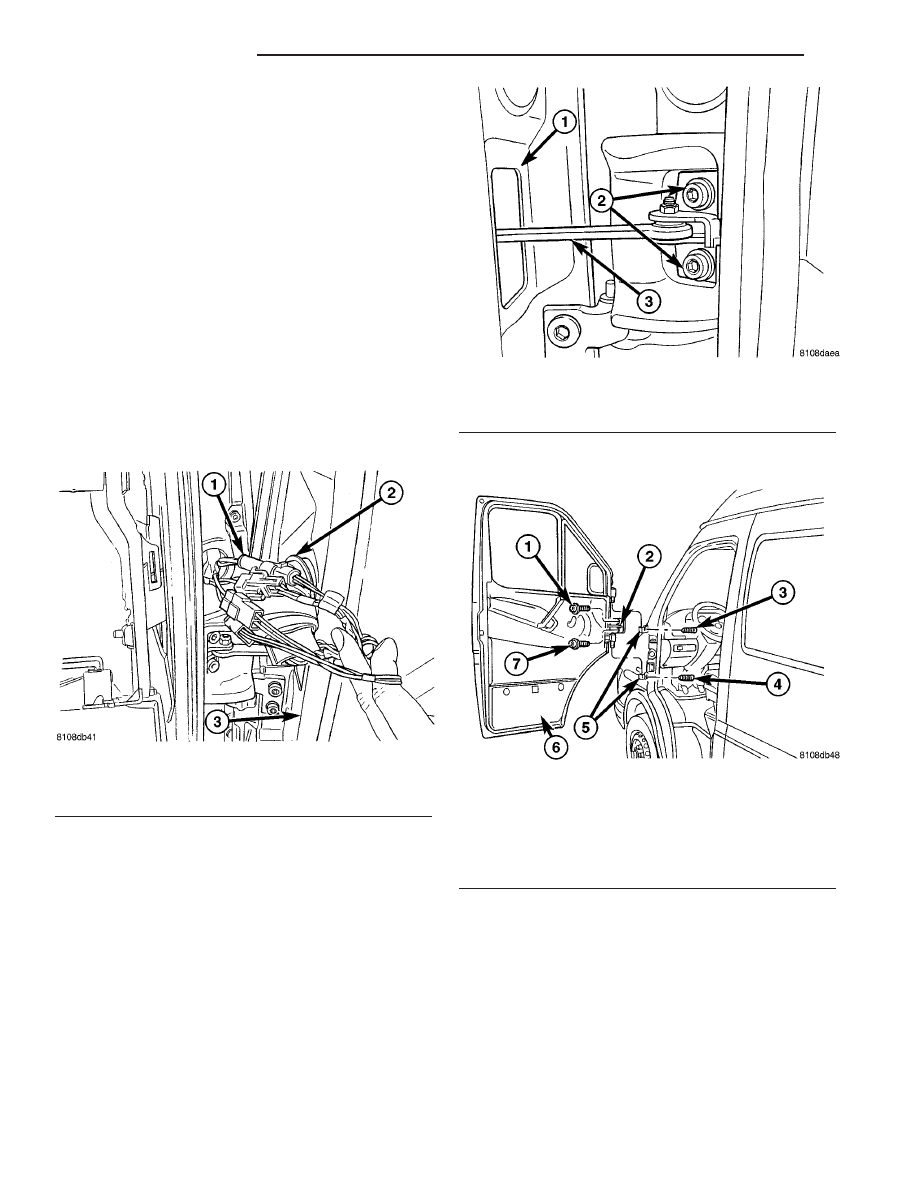

Fig. 3 ELECTRICAL CONNECTORS

1 - ELECTRICAL CONNECTORS
2 - BOOT
3 - DOOR

Fig. 4 FRONT DOOR CHECK - BODY

1 - DOOR
2 - A-PILLAR BOLTS
3 - DOOR CHECK

Fig. 5 FRONT DOOR

1 - UPPER CHECK BOLT
2 - DOOR CHECK
3 - UPPER HINGE SET SCREW
4 - LOWER HINGE SET SCREW
5 - HINGE RECEIVERS
6 - DOOR
7 - LOWER CHECK BOLT

23 - 14

DOOR - FRONT

VA
