Мерседес-Бенц SLS (родстер). Обзор систем кондиционирования воздуха

содержание .. 20 21 22 23 24 25 ..

Мерседес-Бенц SLS (родстер). Обзор систем кондиционирования воздуха

Быстрый доступ

Важные указания по технике безопасности

Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМОТРОНИК" (2-зональной)

Указания по использованию автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК"

Важные указания по технике безопасности

Придерживайтесь рекомендованных установок, приведенных на следующих страницах. Иначе могут запотеть стекла.

Во избежание запотевания стекол:

выключайте систему кондиционирования воздуха лишь на короткое время,
включайте режим рециркуляции воздуха лишь на короткое время,
включайте функцию "Охлаждение с осушением воздуха",
при необходимости кратковременно включите функцию "Оттаивание ветрового стекла".

Автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК" регулирует температуру и влажность воздуха в салоне автомобиля и фильтрует нежелательные вещества из воздуха.

Купе: автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК" функционирует только при работающем двигателе. Ее оптимальное функционирование обеспечено только при закрытых боковых стеклах.

Родстер: автоматизированная система кондиционирования воздуха "ТЕРМОТРОНИК" функционирует только при работающем двигателе. Ее оптимальное функционирование обеспечивается только при закрытых боковых стеклах и закрытом верхнем люке.

../../../../global/pictures_mb/symb_info

Купе: в жаркую погоду коротко проветрите автомобиль, например, с помощью функции "Комфортабельное открывание" Подробности. Благодаря этому Вы ускоряете процесс охлаждения и в салоне быстрее устанавливается требуемая температура.

Родстер: в жаркую погоду коротко проветрите автомобиль. Благодаря этому ускоряется процесс охлаждения и в автомобиле быстрее устанавливается требуемая температура.

Встроенный фильтр в значительной степени улавливает частицы пыли и сажу и полностью - цветочную пыльцу. Дополнительно в воздухе снижается содержание газообразных вредных веществ и запахов. Загрязненный фильтр ограничивает подачу свежего воздуха в автомобиль. Поэтому соблюдайте интервалы замены фильтра, приведенные в "Сервисной книжке". Они зависят от атмосферных воздействий, например, сильного загрязнения воздуха, и могут быть короче по сравнению с данными, приведенными в "Сервисной книжке".

Nach oben

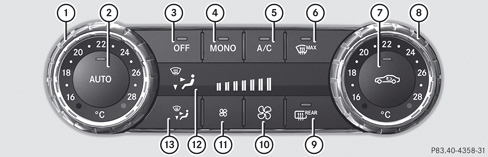

Панель управления автоматизированной системой кондиционирования воздуха "ТЕРМОТРОНИК" (2-зональной)

images/img60a3e92c73410e1f351f19141ced2dd7_1_--_--_JPG72

Установка температуры слева Подробности

Автоматический режим работы системы кондиционирования воздуха Подробности

Включение / выключение системы кондиционирования воздуха Подробности

Включение / выключение функции MONO Подробности

Включение / выключение охлаждения с осушением воздуха Подробности

Оттаивание ветрового стекла Подробности

Включение / выключение режима рециркуляции воздуха Подробности

Установка температуры справа Подробности

Включение / выключение системы обогрева заднего стекла Подробности

Увеличение подачи воздуха Подробности

Уменьшение подачи воздуха Подробности

Дисплей

Установка распределения воздуха Подробности

Nach oben

Указания по использованию автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК"

Ниже приведены указания и рекомендации по оптимальному использованию автоматизированной системы кондиционирования воздуха "ТЕРМОТРОНИК".

Включайте систему кондиционирования воздуха при помощи кнопок и . Контрольные лампы на кнопках и загораются.
Установите температуру на 22 .
Используйте функцию "Оттаивание ветрового стекла" только в течение короткого времени, пока не оттает ветровое стекло.
Включайте функцию "Режим рециркуляции воздуха" только на короткое время, например, при проникновении неприятных запахов снаружи в автомобиль или в туннеле. Иначе ввиду непоступления свежего воздуха в режиме рециркуляции воздуха могут запотеть стекла.
Если Вы хотите перенять установки температуры и распределения воздуха на стороне водителя для всех температурных зон в салоне, пользуйтесь функцией MONO. Контрольная лампа на кнопке загорается.

Управление системами кондиционирования воздуха

Быстрый доступ

Включение и выключение системы кондиционирования воздуха

Включение и выключение охлаждения с осушением воздуха

Автоматический режим работы системы кондиционирования воздуха

Установка температуры

Установка распределения воздуха

Установка подачи воздуха

Включение и выключение функции MONO

Оттаивание ветрового стекла

Устранение запотевания стекол

Система обогрева заднего стекла

Включение и выключение режима рециркуляции воздуха

Комфортабельное открывание / закрывание при помощи кнопки режима рециркуляции воздуха

Включение и выключение системы кондиционирования воздуха

Общие указания

При выключенной системе кондиционирования воздуха подача и циркуляция воздуха отключены. Стекла могут запотеть. Поэтому выключайте систему кондиционирования воздуха лишь на короткое время.

Включайте систему кондиционирования воздуха преимущественно с помощью кнопки mbsymb1b_inv_00c3 Подробности.

Включение / выключение

Установите при помощи кнопки пуска / выключения двигателя Start/Stop положение ключа 2 Подробности.

Включение: нажмите на кнопку mbsymb1b_inv_00c3 .

Контрольная лампа на кнопке mbsymb1b_inv_00c3 загорается. Подача и распределение воздуха регулируются автоматически.

Или:

Нажмите на кнопку mbsymb5_inv_005e .

Контрольная лампа на кнопке mbsymb5_inv_005e гаснет. Снова восстанавливаются выбранные ранее установки.

Выключение: нажмите на кнопку mbsymb5_inv_005e .

Контрольная лампа на кнопке mbsymb5_inv_005e загорается.

Nach oben

Включение и выключение охлаждения с осушением воздуха

Общие указания

При выключении функции "Охлаждение с осушением воздуха" охлаждение воздуха в автомобиле в жаркую погоду не производится. Кроме того, осушение воздуха в автомобиле не производится. Стекла запотевают быстрее. Поэтому выключайте функцию "Охлаждение с осушением воздуха" лишь на короткое время.

Функция "Охлаждение с осушением воздуха" функционирует только при работающем двигателе. Охлаждение и осушение воздуха в автомобиле производится в соответствии с выбранной температурой.

При включенном режиме охлаждения под днищем автомобиля может скапливаться конденсат. Это нормальное явление и не является признаком дефекта.

Включение / выключение

Включение: нажмите на кнопку mbsymb1b_inv_00bf .

Контрольная лампа на кнопке mbsymb1b_inv_00bf загорается.

Выключение: нажмите на кнопку mbsymb1b_inv_00bf .

Контрольная лампа на кнопке mbsymb1b_inv_00bf гаснет. Охлаждение с осушением воздуха выключается с задержкой.

Проблемы с функцией "Охлаждение с осушением воздуха"

проблема

Возможные причины/последствия и Решения

Контрольная лампа на кнопке mbsymb1b_inv_00bf мигает три раза или остается выключенной. Охлаждение с осушением воздуха больше не поддается включению.

Охлаждение с осушением воздуха отключилось из-за неисправности.

Обратитесь в специализированную мастерскую с квалифицированным персоналом.

Nach oben

Автоматический режим работы системы кондиционирования воздуха

Общие указания

В автоматическом режиме установленная температура регулируется автоматически. С этой целью производится автоматическая адаптация температуры поступающего воздуха, а также подачи и распределения воздуха.

Автоматический режим функционирует оптимально при включенной функции "Охлаждение с осушением воздуха". При необходимости охлаждение с осушением воздуха может быть выключено.

Включение / переключение

Установите при помощи кнопки пуска / выключения двигателя Start/Stop положение ключа 2 Подробности.

Произведите установку требуемой температуры.

Включение: нажмите на кнопку mbsymb1b_inv_00c3 .

Контрольная лампа на кнопке mbsymb1b_inv_00c3 загорается. Автоматический режим подачи и распределения воздуха включается.

Переключение в ручной режим: нажмите на кнопку mbsymb1b_inv_00c3 .

Контрольная лампа на кнопке mbsymb1b_inv_00c3 гаснет. Автоматический режим регулировки подачи и распределения воздуха выключается.

Nach oben

Установка температуры

Вы можете устанавливать температуру отдельно для сторон водителя и переднего пассажира.

Установите при помощи кнопки пуска / выключения двигателя Start/Stop положение ключа 2 Подробности.

Повышение / понижение: поверните регуляторы mbsymb6_inv_003a и mbsymb6_inv_0044 по часовой стрелке или против часовой стрелки Подробности.

Изменяйте температуру только небольшими шагами. Начинайте с 22 corposwgl_2020 .

Nach oben

Установка распределения воздуха

Положения распределения воздуха

	Воздух направляется через дефлекторы оттаивания стекол.
	Воздух направляется через средние и боковые дефлекторы.
	Воздух направляется через дефлекторы в пространстве для ног.
	Воздух направляется через средние и боковые дефлекторы и дефлекторы в пространстве для ног.
	Воздух направляется по всему салону автомобиля.
	Воздух направляется через дефлекторы оттаивания стекол, средние и боковые дефлекторы.
	Воздух направляется через дефлекторы оттаивания стекол и дефлекторы в пространстве для ног.

Установка распределения воздуха

Установите при помощи кнопки пуска / выключения двигателя Start/Stop положение ключа 2 Подробности.

Нажимайте на кнопку mbsymb1b_inv_005f до тех пор, пока на дисплее не появится требуемый символ.

Контрольная лампа на кнопке mbsymb1b_inv_00c3 гаснет. Режим автоматической регулировки распределения воздуха выключается и регулируется в соответствии с выбранной установкой.

Nach oben

Установка подачи воздуха

Установите при помощи кнопки пуска / выключения двигателя Start/Stop положение ключа 2 Подробности.

Увеличение / уменьшение: нажмите на кнопку mbsymb1b_inv_004b или mbsymb1b_inv_0049 .

Nach oben

Включение и выключение функции MONO

С помощью функции MONO установки температуры и распределения воздуха, произведенные для стороны водителя, перенимаются для стороны переднего пассажира.

Нажмите на кнопку mbsymb1b_inv_00ba .

Контрольная лампа на кнопке mbsymb1b_inv_00ba загорается или гаснет.

Nach oben

Оттаивание ветрового стекла

Включайте функцию "Оттаивание ветрового стекла" только до тех пор, пока не оттает ветровое стекло.

Установите при помощи кнопки пуска / выключения двигателя Start/Stop положение ключа 2 Подробности.

Включение: нажмите на кнопку mbsymb1b_inv_00ac .

Контрольная лампа на кнопке mbsymb1b_inv_00ac загорается.

Система включает следующие функции:

Увеличение подачи воздуха
Повышение температуры
Распределение воздуха на ветровое стекло и передние боковые стекла
Выключение режима рециркуляции воздуха

Выключение: нажмите на кнопку mbsymb1b_inv_00ac .

Контрольная лампа на кнопке mbsymb1b_inv_00ac гаснет. Снова восстанавливаются выбранные ранее установки. Режим рециркуляции воздуха остается выключенным.

Или:

Нажмите на кнопку mbsymb1b_inv_00c3 .

Контрольная лампа на кнопке mbsymb1b_inv_00ac гаснет. Подача и распределение воздуха регулируются автоматически.

Или:

Поверните регулятор mbsymb6_inv_003a или mbsymb6_inv_0044 по часовой стрелке или против часовой стрелки Подробности.

Или:

Нажмите на кнопку mbsymb1b_inv_004b или mbsymb1b_inv_0049 .

Nach oben

Устранение запотевания стекол

Запотевание стекол изнутри

Включите функцию "Охлаждение с осушением воздуха" mbsymb1b_inv_00bf .

Включите автоматический режим mbsymb1b_inv_00c3 .

Если запотевание стекол не исчезает: включите функцию "Оттаивание ветрового стекла" mbsymb1b_inv_00ac .

Запотевание стекол снаружи

Включите стеклоочистители.

Нажимайте на кнопку mbsymb1b_inv_005f до тех пор, пока на дисплее не появится индикация mbsymb1b_inv_004f или mbsymb1b_inv_0050 .

Пользуйтесь этой функцией только короткое время, пока не исчезнет запотевание ветрового стекла.

Nach oben

Система обогрева заднего стекла

Общие указания

Система обогрева заднего стекла потребляет много электроэнергии. Поэтому выключайте ее сразу же после исчезновения запотевания. В противном случае автоматическое отключение системы обогрева заднего стекла происходит только через несколько минут.

При недостаточном напряжении бортовой сети система обогрева заднего стекла может отключиться.

Включение / выключение

Установите при помощи кнопки пуска / выключения двигателя Start/Stop положение ключа 2 Подробности.

Нажмите на кнопку mbsymb1b_inv_00a4 .

Контрольная лампа на кнопке mbsymb1b_inv_00a4 загорается или гаснет.

Проблемы с системой обогрева заднего стекла

проблема

Возможные причины/последствия и Решения

Система обогрева заднего стекла выключилась преждевременно или не поддается включению.

Напряжение бортовой сети упало ниже нормы, так как включено слишком большое число потребителей электроэнергии.

Выключите ненужные потребители электроэнергии, например, лампу для чтения, внутреннее освещение или систему обогрева сидений.

При достаточном уровне зарядки аккумуляторной батареи система обогрева заднего стекла снова поддается включению.

Nach oben

Включение и выключение режима рециркуляции воздуха

Общие указания

При проникновении снаружи в автомобиль неприятных запахов Вы можете временно прекратить подачу свежего воздуха. В таком случае производится только рециркуляция воздуха в автомобиле.

При включении режима рециркуляции воздуха стекла запотевают быстрее, в особенности при низкой температуре наружного воздуха. Во избежание запотевания стекол включайте режим рециркуляции воздуха лишь на короткое время.

Включение / выключение

Установите при помощи кнопки пуска / выключения двигателя Start/Stop положение ключа 2 Подробности.

Включение: нажмите на кнопку mbsymb1b_inv_0067 .

Контрольная лампа на кнопке mbsymb1b_inv_0067 загорается.

При высокой температуре наружного воздуха режим рециркуляции воздуха включается автоматически. При автоматическом включении режима рециркуляции воздуха контрольная лампа на кнопке mbsymb1b_inv_0067 не загорается.

Примерно через 30 минут включается частичная подача наружного воздуха.

Выключение: нажмите на кнопку mbsymb1b_inv_0067 .

Контрольная лампа на кнопке mbsymb1b_inv_0067 гаснет.

Режим рециркуляции воздуха автоматически выключается примерно через:

пять минут при температуре наружного воздуха примерно ниже 5
пять минут, если функция охлаждения с осушением воздуха выключена
30 минут при температуре наружного воздуха примерно выше 5 и включенной функции "Охлаждение с осушением воздуха"

Nach oben

Комфортабельное открывание / закрывание при помощи кнопки режима рециркуляции воздуха

../../../../global/pictures_mb/symb_achtung

ОСТОРОЖНО

При комфортабельном закрывании в зоне закрывания боковых стекол может произойти защемление частей тела. Существует опасность травмирования!

Контролируйте во время комфортабельного закрывания весь процесс закрывания. Убедитесь при закрывании в том, что в зоне закрывания не находятся части тела.

ОСТОРОЖНО

При комфортабельном открывании возможно втягивание или защемление частей тела между боковым стеклом и рамой стекла. Существует опасность травмирования!

При открывании стекла следите за тем, чтобы никто не прикасался к боковому стеклу. В случае защемления немедленно нажмите на кнопку mbsymb1_inv_0057 для открывания / закрывания боковых стекол в дверях. Боковые стекла останавливаются. Потяните кнопку , чтобы снова закрыть боковые стекла.

Комфортабельное закрывание: нажмите на кнопку mbsymb1b_inv_0067 и держите ее нажатой до тех пор, пока не закроются боковые стекла.

Контрольная лампа на кнопке mbsymb1b_inv_0067 загорается. Режим рециркуляции воздуха включается.

Если при комфортабельном закрывании части тела находятся в зоне закрывания, то действуйте следующим образом:

Для открывания / закрывания боковых стекол нажмите на кнопку mbsymb1_inv_0057 .

Боковые стекла останавливаются.

Затем для открывания боковых стекол повторно нажмите на кнопку mbsymb1_inv_0057 .

Указания по автоматической функции реверса для боковых стекол - см. здесь Подробности

Комфортабельное открывание: нажмите на кнопку mbsymb1b_inv_0067 и держите ее нажатой до тех пор, пока не откроются боковые стекла. Боковые стекла перемещаются в первоначальное положение.

Контрольная лампа на кнопке mbsymb1b_inv_0067 гаснет. Режим рециркуляции воздуха выключается.

Если после комфортабельного закрывания Вы открываете боковые стекла вручную, то при комфортабельном открывании они остаются в этом положении.

Установка вентиляционных дефлекторов

Быстрый доступ

Важные указания по технике безопасности

Установка средних дефлекторов

Установка боковых дефлекторов

Установка интенсивности вентилятора дефлекторов системы AIRSCARF (родстер)

Важные указания по технике безопасности

ОСТОРОЖНО

Из отверстий вентиляционных дефлекторов может поступать очень горячий или очень холодный воздух. Вследствие этого в непосредственной близости от вентиляционных дефлекторов существует опасность ожогов или обморожений. Существует опасность травмирования!

Следите за тем, чтобы все сидящие в автомобиле соблюдади достаточную дистанцию до вентиляционных дефлекторов. При необходимости переключите подачу воздуха в другие зоны салона автомобиля.

Для беспрепятственной подачи в автомобиль свежего воздуха через вентиляционные дефлекторы учитывайте следующие указания:

Следите за тем, чтобы воздухозаборные отверстия на правой стороне капота были свободны, например, от льда, снега или листвы.
Ничем не загораживайте вентиляционные дефлекторы и вентиляционные решетки в автомобиле.

Для вентиляции без сквозняков установите ползунки вентиляционных дефлекторов в среднее положение.

Nach oben

Установка средних дефлекторов

images/imgf05a0bc48749ffe8351f1914035ef0ea_1_--_--_JPG72

Открывание среднего дефлектора

Закрывание среднего дефлектора

Правый средний дефлектор

Левый средний дефлектор

Открывание среднего дефлектора: поверните регулируемое крестовидное сопло в среднем дефлекторе mbsymb6_inv_003d или mbsymb6_inv_003f в направлении стрелки в положение mbsymb6_inv_0031 .

Закрывание среднего дефлектора: поверните регулируемое крестовидное сопло в среднем дефлекторе mbsymb6_inv_003d или mbsymb6_inv_003f в направлении стрелки в положение mbsymb6_inv_0032 .

Nach oben

Установка боковых дефлекторов

images/img5a662133874a40d4351f191405edb0f3_1_--_--_JPG72

Открывание бокового дефлектора

Закрывание бокового дефлектора

Дефлектор оттаивания бокового стекла

Боковой дефлектор

Открывание бокового дефлектора: поверните регулируемое крестовидное сопло в боковом дефлекторе mbsymb6_inv_003f в направлении стрелки в положение mbsymb6_inv_0031 .

Закрывание бокового дефлектора: поверните регулируемое крестовидное сопло в боковом дефлекторе mbsymb6_inv_003f в направлении стрелки в положение mbsymb6_inv_0032 .

Nach oben

Установка интенсивности вентилятора дефлекторов системы AIRSCARF (родстер)

ОСТОРОЖНО

При включенной системе AIRSCARF возможен выход очень горячего воздуха из отверстий для выхода воздуха на подголовнике. Вследствие этого в непосредственной близости от отверстий для выхода воздуха можно получить ожоги. Существует опасность травмирования!

Своевременно включайте более низкую ступень обогрева.

images/img36d56c87be68e912351f1915455df9c9_1_--_--_JPG72

Интенсивность вентилятора дефлекторов системы AIRSCARF mbsymb6_inv_003a можно установить при помощи кнопки системы AIRSCARF Подробности.

////////////////////////////////

содержание .. 20 21 22 23 24 25 ..
